Материал: Методические указания к выполнению цикла лабораторных работ по дисциплине Технологии беспроводного доступа в телекоммуникационных системах. Жилин В.В

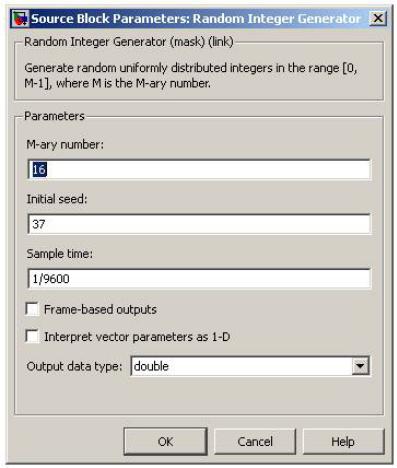

Рис. 4.2 – Настройки генератора случайных чисел

В настройках анализатора спектра (Spectrum Scope) необходимо выставить размер окна БПФ 1024 и включить буферизацию входного сигнала с размером буфера 1024 отсчета (рис. 4.3). Входными сигналами осциллографа являются сигнал данных и составляющие выходного комплексного сигнала передатчика, которые выделяются при помощи блока Complex to Real-Imag.

На рисунке 4.4 показана модель формирователя сигнала.

19

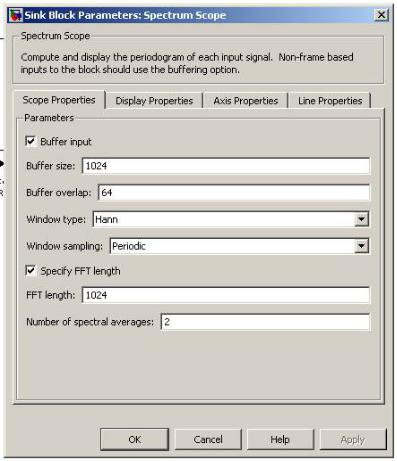

Рис. 4.3 – Настройки анализатора спектра

В настройках таблицы истинности (1-D Look up Table) необходимо указать соответствие между вектором входных символов и точками сигнального созвездия (рис. 4.5). В строке Breakpoints укажите вектор входных символов согласно позиционности созвездия, например, для 16-КАМ: [ 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 ]. В строке Table Data укажите точки созвездия, соответствующие входным символам, для 16-КАМ это: [-3+3*i -3+1*i -3-3*i -3-1*i -1+3*i -1+1*i -1-3*i -1-1*i +3+3*i +3+1*i +3-3*i +3-1*i +1+3*i +1+1*i +1-3*i +1-1*i].

20

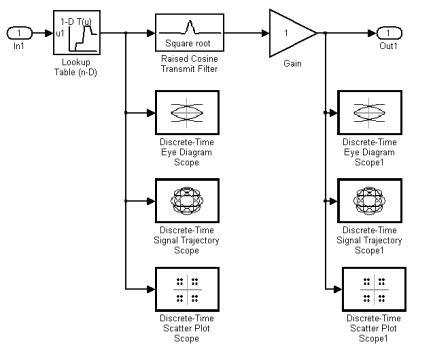

Рис. 4.4 – Формирователь сигнала Сигнально созвездие строится согласно формулам 1-3.

Для манипуляций высокого порядка необходимо использовать методы автоматической генерации векторов в MATLAB: точки созвездия вычисляются с помощью встроенных функций pskmod(x,M) и qammod(x,M) (рис. 4.6 и 4.7

соответственно).

Ограничение спектра сигнала выполняется при помощи формирующего фильтра с характеристикой корень из приподнятого косинуса (рис. 4.4) со следующими настройками (рис. 4.8):

тип фильтра (Filter Type) – корень из приподнятого косинуса (Square Root);

21

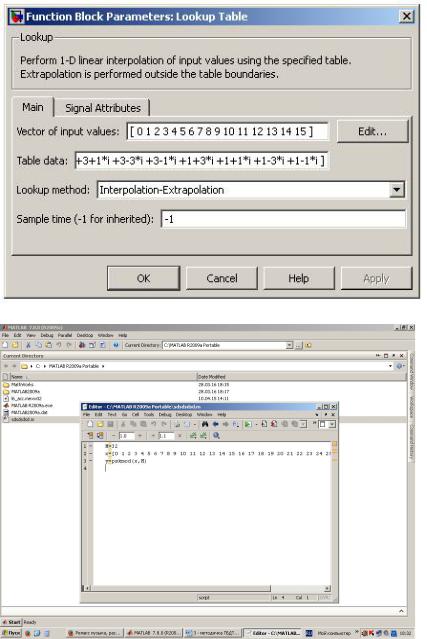

Рис. 4.5 – Настройки таблицы истинности

Рис. 4.6 – Генерация векторов для n-ФМ

22

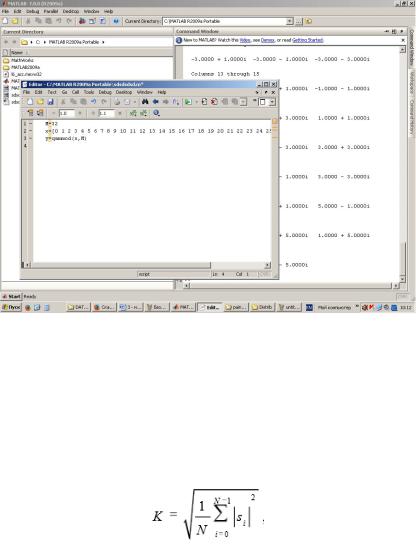

Рис. 4.7 – Генерация векторов для n-КАМ

групповая задержка, определяющая длину импульсной характеристики фильтра, (Group Delay) – 5 символов;

коэффициент скругления (Roll off Factor) – 0.8;

коэффициент повышения частоты дискретизации (Up sampling factor) – 8.

Комплексный сигнал с выхода формирующего фильтра поступает на усилитель, в котором выполняется его нормировка. Коэффициент передачи усилителя равен 1/K, где

(4)

где N – позиционность созвездия,

si – точки созвездия (комплексные числа).

23
