Метрологический разъем (рис.2) содержит контакты кон­трольных точек KT-1-KT-11.

На контрольные точки КТ1-КТ11 выведены участки электрической схемы телевизора с соответствующими им выходными сигналами: КТ1 – сигнал на выходе модуля радиоканала ,ПЦТС на видеочастоте.

КТ2 - сигнала звукового сопровождения в модуле МРК-2 (СКАД на принципиальной схеме), вы­деленный из ПЦТС; КТ3 - выход кадровой развертки, КТ4 – пилообразный сигнал кадровой развертки, КТ5 – запускающий импульс кадровой развертки; КТ6 – запускающий импульс строчной развертки; КТ7 – импульс обратного хода развертки; КТ8 – импульс гашения откорректированный по “уровню черного” и “уровню белого”, КТ9, КТ10, КТ11 - выходы ка­налов цветовых сигналов E’_R, E’_G, E’_B; где E’_R, E’_G, E’_B сигналы основных цветов.

КНТ

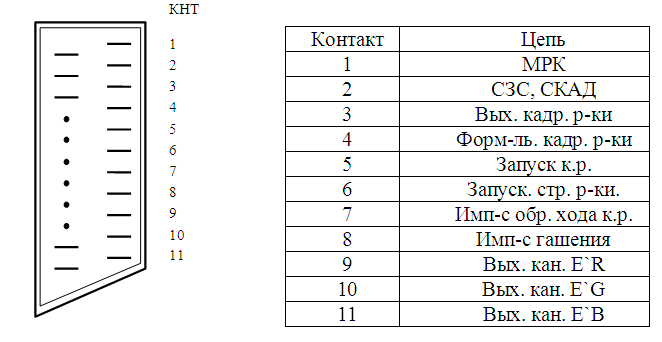

Рис. 3. Метрологический разъем

1.2. Изучить параметры полного цветового телевизионного сигнала (ПЦTС)

Амплитудно-частоная характеристика (АЧХ) усилительного тракта телевизора и спектр ПЦTС на промежуточной частоте представлен на рис. 3.

Для контроля параметров и характеристик телевизора наиболее часто используются стационарные генераторы испытательных сигналов. В данной лабораторной установке используется генератор TR 088415. Он обеспечивает возможность контроля и проверку следующих параметров и узлов:

• сигналов цветности и параметров систем ПАЛ и СЕКАМ;

• правильности матрицирования и восстановления цветоразностных сигналов;

• параметров сигналов черно-белого изображения и сигнала яркости;

• параметров сигналов звукового сопровождения.

При этом генерируемые им тест-сигналы используют для следующих операций:

• сигнал «Белое и черное поле» - для оценки качества черно-белого изображения;

• сигнал «Однородное поле по каждому основному цвету» - для проверки чистоты цвета;

• сигнал «Сетчатое поле» - для статического и динамического сведения лучей;

• сигнал «Точечное поле» - для проверки сведения лучей по всему полю экрана;

• сигнал «Шахматное поле» - для проверки линейности работы развертывающих устройств;

• сигнал «Серая шкала» - для проверки качества сигнала яркости и контрастности;

• сигнал «Вертикальные цветные полосы» - для проверки узлов канала цветности и определегия правильности цветовоспроизведения;

• сигнал «Горизонтальные цветные полосы» - для проверки работы ультразвуковой линии задержки и цветовой четкости по вертикали.

Модуль радиоканала служит для выделения и преобразования радиосигналов вещательного телевдения в сигналы промежуточной частоты изображения и звука, синхронного детектирования сигнала ПЧ изображения а также выделения сигнала второй промежуточной частоты звука, его детектирования и предварительного усиления сигналов звуковой частоты.

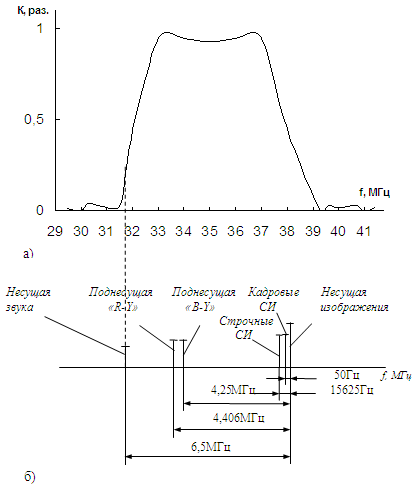

Рис. 4. АЧХ усилительного тракта телевизора (а) и спектр ПЦТС на промежуточной частоте (б)

В радиоканале формируются напряжения АРУ и АПЧГ.

В состав модуля радиоканала входят селекторы каналов метрового и дециметрового диапазонов, субмодуль радиоканала и субмодуль синхронизации разверток УСР.

Селекторы телевизионных каналов СК предназначены для селекции, уселения и преобразования высокочастотных телевизионных сигналов и сигналы промежуточной частоты.

А мплитудно-частотная характеристика (АЧХ) усилителя промежуточной частоты телевизора имеет характер двугорбой кривой шириной 6 МГц . Сигнал звуковой частоты 31,5 МГц подавляется на 20 дб вследст­вие того, что избыточный уровень его приводит к появлению на экране телевизора полос в такт со звуком, а также к рокоту на звуковом сопровождении.

Неравномерность АЧХ в полосе частот 33...37 МГц приводит к искажению информации и соответствующе­му снижению четкости изображения. Например, завал АЧХ вблизи ее левого склона приводит к уменьшению уровня ВЧ составляющих ПЦТС, т.е. к ухудшению изображения мелких деталей, снижению разрешающей способности по горизонтали. Завал АЧХ вблизи ее правого склона приводит к уменьшению контрастности крупных де­талей, срыву синхронизации, нарушению работы устройства АПЧГ. Провал в области 33...34 МГц может привести к пропаданию цвета.

Основные частоты сигналов, используемых в цветных телеви­зорах:

Промежуточная частота, МГц

- изображения 38

- звука 31,5

Средняя промежуточная частота, МГц 34,75

Частота режекции несущей звука, МГц

- Канала 1 41

- Остальных каналов 39,5

Частота режекции несущей изображения соседнего канала, мГц 30

Вторая промежуточная частота звука, МГц 6,5

Поднесущая цветоразностного сигнала в системе СЕКАМ, МГц

- красного 4,406

- синего 4,250

Частота настройки контура высокочастотных предыскажений (КВП), МГц 4,286

Частота сигналов опознавания строк, МГц

- красных 4,756

- синих 3,9

Частота режекции поднесущей цветоразностного сигнала, МГц

- красного 4,67

- синего 4,02

Частота строчной развертки, кГц 15,625 Полустрочная частота, кГц 7,8

Частота полей кадровой развертки, Гц 50

1.3. Изучить характеристики приборов, используемых в ла­бораторной установке.

1.3.1. Универсальный осциллограф CI-77 предназначен для исследо­вания формы электрических сигналов путем визуального наблюде­ния в диапазоне частот от 0 до 10 МГц, измерения размахов в диапазоне от 0,01 до 200 В и временных интервалов от 0,08*10^-6 до 0,4 с.

1.3.2. Измеритель тока лучей киескопа - измеритель анодного напряжения кинескопа.

2. Вопросы к домашнему заданию

1. В каком блоке телевизора и как происходит выделение из ПЦТС звукового сигнала, видеосигнала?

2. Почему в УПЧИ используется фильтр на ПАВ и какова его АЧХ?

3. Какие функции выполняет субмодуль синхронизации УСР?

4. Какой вид имеет АЧХ УВЧ селекторов радиоканала МВ и ДМВ, какие ее особые точки?

5. Какие преобразования ПЦТС происходят в селекторах радиоканалов МВ, ДМБ?

6. Какие преобразования яркостного сигнала осуществляются в канале яркости?

7. Какие преобразования цветового сигнала происходят в канале цветности?

8. Какие характеристики и параметры ПЦТС определяются с по­мощью осциллографа?

9. С какой целью в лабораторной установке измеряются: ток лучей и анодное напряжение кинескопа?

10. С каких точек структурной схемы ТВ «Рубин» снимаются сигналы на метрологический разъем?

11. Как зависит ток лучей от яркости ТВ изображения?

3. Лабораторные задания и методические указания по их выполнению

Лабораторные задания выполняются фронтально на лаборатор­ных установках (см. рис. 2).

Для подготовки к выполнению лабораторных заданий необходи­мо установить стандартные условия наблюдения:

- расстояние наблюдателя от экрана 3 Н (около 1,2 м),

- внешняя засветка не более 40 люкс.

После этого необходимо включить сетевые тумблеры телеви­зора "Рубин", генератора ТR 088415, осциллографа CI-77 и дать им прогреться. Проверить правильность работы приборов.

Начальная установка параметров приборов, лабораторной ус­тановки включает следующие операции. С выхода XI генератора TR 088415 подать на вход "MB" телевизора сигнал "цветные полосы". Ручками оперативной настройки телевизора установить оптимальные яркость, насыщенность, контрастность изображения на экране. Ручками регулировки уровня и временного интервала откалибровать осциллограф С1-77 по амплитуде и по длительности.

Для измерений исследуемого напряжения с помощью осциллог­рафа CI-77 необходимо выполнить следующие операции:

подайте кабелем (потенциальным щупом) сигнал на гнездо «O 1мΩ 3О_PF» одного из каналов;

установите переключателем режима работы усилителя требуе­мый канал;

поставьте переключатель « V/ДЕЛ » в такое положение, чтобы амплитуда изображения составляла около пяти делений;

п оставьте тумблер < ~ , ~ > в положение « ~ » ;

ручкой УРОВЕНЬ установите устойчивое изображение;

поставьте переключатель ВРЕМЯ/ДЕЛ в положение, при котором наблюдается несколько периодов исследуемого сигнала;

установите ручку « ↕ » вертикального перемещения так, что­бы минимальный уровень сигнала совпадал с одной из нижних ли­ний, а максимальный - находился в пределах экрана;

ручкой « ↔ » горизонтального перемещения сместите изобра­жение таким образом, чтобы один из верхних пиков находился на вертикальной средней линии шкалы;

измерьте интервал между крайними точками размаха амплиту­да вертикального отклонения и умножьте на коэффициент отклоне­ния переключателя « V/ДЕЛ ». Ручка « ► » должна быть ус­тановлена в крайнем правом положении.

Для измерения длительности сигнала между двумя его точка­ми произведите следующие операции:

подайте исследуемый сигнал на гнездо “ О 1МΩ3ОрF ” ,

установите переключатель “V/ДЕЛ ” в такое положение, чтобы изображение на экране составляло около 5 делений;

установите переключатель “ВРЕМЯ/ДЕЛ” в такое положе­ние, в котором расстояние между измеряемыми точками будет меньше 8 делений;

установите ручкой “УРОВЕНЬ” устойчивое изображение на экране ЭЛТ;

переместите ручкой “ ↕ ” изображение, чтобы точки, между которыми измеряется время, находились на горизонтальной цент­ральной линии,

установите ручкой “ ↔ ”изображение так, чтобы точки, между которыми измеряется время, находились в пределах восьми центральных делений сетки;

измерьте горизонтальное расстояние между искомыми точка­ми и умножьте его на значение коэффициента развертки.

3.1. Определить параметры и изучить характеристики пцтс при его прохождении в цепях телевизора «Рубин»

Подайте с вы­хода XI генератора TR 088415 сигнал " цветные полосы I " на вход MB телевизора, переключив его на первый канал. С помощью дистанционного оперативного управления получите оптимальное изображение растра. Переключив телевизор на канал, настройте его на опти­мальный прием телевизионной передачи с эфира. Земляной щуп ос­циллографа CI-77 должен быть постоянно подключен к клемме КТ.

3.1.1. Подключите к клемме КТ потенциальный щуп осциллог­рафа CI-77. Путем оперативной настройки ручками "УРОВЕНЬ" и "СИНХРОНИЗАЦИЯ" на передней панели осциллографа CI-77 добейтесь устойчивой осциллограммы ПЦТС на видеочастоте. Оцените длитель­ность всего сигнала и его составляющих. Отобразите осциллограмму в рабочую тетрадь. Установите соответствующей ручкой генератора TR 0884/S тест - сигнал "цветные полосы 2" и занесите в ра­бочую тетрадь соответствующую осциллограмму. Переключитесь на канал и оцените изменения в структуре осциллограммы.

3.1.2. Подключите осциллограф к контрольной точке КТ2, пе­реключив телевизор на I канал. С помощью ручек аттенюаторов уровня и синхронизации, добейтесь устойчивой осциллограммы. Оцените частоту сигнала. Отобразите осциллограмму в рабочую тетрадь. Переключите телевизор на У1 канал (изображение с эфи­ра) и после соответствующей подстройки отобразите осциллограм­му в рабочую тетрадь.

3.1.3. Подключите осциллограф к контрольной точке КТЗ. Установив оптимальный вид осциллограммы, зарисуйте ее в рабочую тетрадь. Ручками оперативного управления телевизора "яр­кость", "контраст" добейтесь изменения параметров сигнала.

Оцените эти изменения. Ручкой "насыщенность" добейтесь изменения структуры осциллограммы, зарисуйте ее.

3.1.4. Подключая поочередно осциллограф к контрольным точкам КТ4, КТ5, КТ6, отобразите в рабочей тетради соответствующие осцил­лограммы разностных сигналов цветности. Оцените изменения па­раметров этих сигналов при изменении положения ручки оператив­ного управления "насыщенность".

Установите в генераторе TR 088415 тест - сигнал "цвет­ные полосы 2". Проведя соответствующие предыдущему пункту регулировки, отобразите осциллограммы сигналов, снимаемых с контактов КТ4, КТ5, КТ6.

3.1.5. Подключите осциллограф к клемме КТ7, установив на выходе генератора TR 088415 тест - сигнал "цветовые полосы 1”. Измените положения ручек оперативного управления телевизором "яркость", “контраст”. Оцените изменения амплитуда полного яркостного сигнала и привязку к "уровню черного". Соответствую­щие осциллограммы зарисуйте в рабочую тетрадь.

3.1.6. Подключите осциллограф последовательно к контактам КТ9, КТ10, КТ11. Кнопкой "насыщенность" изменить структуру и па­раметры сигналов, добиваясь выключения цвета на экране телеви­зора. Соответствующие осциллограммы занесите в рабочую тетрадь. В генераторе установите режим генерации "цветные полосы 2". Проведя аналогичные регулировки, отобразите соответствующие осциллограммы в рабочую тетрадь. Нажмите выключатель SBI отключив линию задержки в цветном канале. Оцените изменения изображения растра и осциллограмм на КТ9. КТ10. Занесите в ра­бочую тетрадь соответствующие наблюдения. Выключите SBI.

3.1.7. Подключите осциллограф к клемме КТ11. Оптимизируя пучками управления CI-77 изображение осциллограммы, зарисуйте ее в рабочую тетрадь. Установите соответствующей кнопкой канал телевизионного приема и оценив наличие изменений структуры осциллограммы сигнала, занесите ее в рабочую тетрадь. Устано­вите снова 1 канал приема.
