Материал: Методические указания к лабораторным работам по дисциплине «Приёмоусилительные и видеотелевизионные системы» для студентов направления «Конструирование и технология радиоэлектронных средств». Самодуров А.С

Далее проверьте исправность элементов выходного каскада строчной развертки, включая в первую очередь транзисторный ключ VT701, демпферные диоды VD711, VD705, VD706, конденсаторы C705, C706, C714,

трансформатор Т701 и др., а также отсутствие обрыва в цепи строчных отклоняющих катушек.

Другая группа неисправностей может быть характерна для определенной части схемы ТВ.

Неисправности источника питания

Телевизор не включается (индикатор “POWER” не светится).

Телевизор не включается, если имеется обрыв сетевого шнура, неисправен выключатель сети телевизора, предохранитель, имеется обрыв в обмотке двухобмоточного дросселя фильтра.

С помощью омметра замерьте сопротивление между контактами вилки сетевого шнура (кнопка выключателя сети в нажатом состоянии).

Омметр должен показывать величину сопротивления примерно 250 Ом. При наличии обрыва в измеряемой цепи сопротивление равно бесконечности.

Если цепь исправна, дальнейший поиск следует вести в следующей последовательности:

замерьте выходные напряжения блока питания +14 В и +116 В.

При их отсутствии следует проверить исправность элементов блока питания, включая микросхему элементов цепи запуска.

Проверьте также целостность всех обмоток трансформатора T800, исправность выпрямительного диода VD807 и других элементов блока питания.

В случае, если в трансформаторе T800 слышен звук низкого тона, причиной отсутствия выходных напряжений в этом случае может быть короткое замыкание по одной из цепи +14 В или +116 В. Коротко замкнутая цепь, а затем и сам элемент определяется с помощью омметра. При поиске неисправностей удобно пользоваться методом исключений, при котором сначала отсоединяется предполагаемая коротко замкнутая цепь, а затем производится замер сопротивления анализируемой цепи.

НЕИСПРАВНОСТИ В СХЕМЕ РАДИОКАНАЛА И КАНАЛА ЗВУКОВОГО СОПРОВОЖДЕНИЯ

Нет изображения и звука на всех диапазонах, на экране видны шумы.

Возможные причины: неисправен тюнер или блок ПЧ.

При поиске неисправности можно подать сигнал “Цветные полосы” на промежуточной частоте на вывод 17 тюнера (или вывод 2 блока ПЧ IF201) с телетекста. При появлении изображения можно сделать вывод, что неисправен тюнер. Если изображение не появляется, дефект надо продолжать искать в блоке ПЧ.

НЕИСПРАВНОСТИ В СХЕМЕ ВИДЕОКАНАЛА (БЛОК ЦВЕТНОСТИ, МОДУЛЬ ВИДЕОУСИЛИТЕЛЕЙ КИНЕСКОПА)

Изображение при приеме сигналов системы SECAM отсутствует или искажено.

Возможные причины: неисправен декодер цветности SECAM.

Способ устранения неисправности: подайте на вход телевизора сигнал “Цветные полосы” системы SECAM и проконтролируйте его прохождение в видеоканале.

Изображение сигналов системы PAL отсутствует или искажено.

Поиск неисправностей аналогичен предыдущему.

НЕИСПРАВНОСТИ СИСТЕМЫ УПРАВЛЕНИЯ ТЕЛЕВИЗОРОМ

Отсутствует выполнение команд с ПДУ (команды с передней панели те­левизора исполняются).

Отсутствует выполнение команд с передней панели (команды с ПДУ выполняются).

Проверьте исправность контактной системы передней панели телевизора, отсутствие обрывов и замыканий в токоведущих дорожках.

Выявленные дефекты устранить. Если дефект не обнаружен, тогда неисправен микроконтроллер IС002. Замените его.

2.3.3. Методика проверки и регулировки телевизора "Рубин"

ПРОВЕРКА ТЕЛЕВИЗОРА И ОЦЕНКА КАЧЕСТВА ИЗОБРАЖЕНИЯ ПО ИСПЫТА­ТЕЛЬНЫМ СИГНАЛАМ

Для проверки телевизора и оценки качества изображения, а так же возможной его регулировки удобно пользоваться испытательными сигналами, которые вырабатываются генераторами сигналов, например, типа ЛАСПИ ТТ-01 или ЛАСПИ ТТ-03.

Удобство проверки телевизора по испытательным сигналам заклю­чается в том, что нет необходимости дожидаться универсальной табли­цы УЭИТ, которая передается в настоящее время достаточно редко и на короткое время.

ПРОВЕРКА ЧИСТОТЫ ЦВЕТА

Проверку чистоты цвета производят по сигналу цветных (красного, зеленого, синего) полей или сигнала белого поля.

Чистота цвета оценивается по равномерности белого цвета экрана (по сигналу "Белое поле") или однородности красного, зелено­го или синего растров (по сигналу цветных полей).

Перед проверкой чистоты цвета следует размагнитить кинескоп при помощи внешней петли размагничивания. Петля состоит из бескар­касной катушки диаметром 250-300 мм и содержит 850-1000 витков проводов ПЭВ диаметром 0,6-0,8 мм. Катушка соединяется через кноп­ку с сетевым шнуром и вилкой. Размагничивание кинескопа осуществля­ется следующим образом: включите петлю в сеть переменного тока, поднесите к экрану кинескопа и производите круговые движения, медленно удаляя петлю от экрана. После чего отключите петлю от сети.

ПРОВЕРКА ГЕОМЕТРИЧЕСКИХ ИСКАЖЕНИЙ РАСТРА, ЛИНЕИНОСТИ РАЗВЕРТОК И ЕГО РАЗМЕРОВ ПО ВЕРТИКАЛИ И ГОРИЗОНТАЛИ

Для проверки этих параметров используется сигнал шахматного поля. Визуально оцените правильность квадратов изображения. На экране кинескопа должны быть видны 16 целых квадратов по горизон­тали и 12 квадратов по вертикали, причем крайние квадраты должны быть видны не менее чем наполовину.

С помощью сигнала шахматного поля устраняются геометрические искажения растра, осуществляется регулировка размера, а также регу­лировка линейности разверток по горизонтали и вертикали.

ПРОВЕРКА ФОКУСИРОВКИ

Качество фокусировки можно оценить по любому из сигналов шах­матного, сетчатого или точечного поля. Оценивается качество фоку­сировки визуально по максимальной четкости изображения при макси­мальной яркости и контрастности.

ПРОВЕРКА СВЕДЕНИЯ ЛУЧЕЙ

Проверку сведения лучей лучше всего оценивать при использова­нии сигнала сетчатого поля (ЛАСПИ ТТ-01) или комплексного сигнала, содержащего сетчатое поле, точечное поле, два белых квадрата с об­щей вершиной в центре растра (ЛАСПИ ТТ-03).

Нарушение сведения лучей приводит к появлению цветных окан­товок на белых квадратах в центре и расщеплению.

ПРОВЕРКА РАЗРЕШАЮЩЕЙ СПОСОБНОСТИ

Для проверки разрешающей способности служит комплексный сиг­нал.

Невысокая разрешающая способность приводит к вытягиванию точек, принимающих форму овала, и размытию вертикальных линий. По наличию повторных отражений можно судить о неточности настройки видео­детектора.

ПРОВЕРКА БАЛАНСА БЕЛОГО

Баланс белого (или цветовой баланс) проверяется по черно-бело­му изображению вертикальных полос градаций яркости при выключен­ном канале цветности (минимальной насыщенности).

При наличии баланса белого на изображении не должно быть цветового оттенка при различных значениях яркости или контрастности.

КОНТРОЛЬ ПРИВЯЗКИ УРОВНЯ ЧЕРНОГО

Этот параметр характеризуется неизменностью черного в различ­ных сюжетах изображения. Проверяется по черно-белым изображениям горизонтальных и вертикальных полос (минимальной насыщенности). При правильной привязке последовательное переключение изображений горизонтальных и вертикальных полос не должно приводить к измене­нию яркости идентичных полос.

Контроль привязки уровня черного можно проверить и другим способом: подайте на вход телевизора сигнал черно-белых вертикаль­ных полос. Контрастность изображения установите максимальной, а яр­кость такой, чтобы черная полоса была действительно черной. При пра­вильной привязке изменение контрастности в противоположную сторо­ну не должно изменить яркость черной полосы.

ПРОВЕРКА ТОЧНОСТИ СОГЛАСОВАНИЯ ЯРКОСТНОЙ И ЦВЕТОВОЙ СОСТАВЛЯЮЩИХ ИЗОБРАЖЕНИЯ

Напомним, что несовпадение во времени сигналов яркости и цвет­ности приводит к несовпадению черно-белых деталей изображения с цветными. На испытательном изображении вертикальных цветных полос дефект будет проявляться в том, что левые и правые части цветных полос будут иметь неодинаковую яркость.

ПРОВЕРКА РЕЖИМОВ КИНЕСКОПА

Для проверки режимов кинескопа требуются измерительные приборы, не всегда имеющиеся в радиолюбительских условиях. Например, для измерения напряжения накала кинескопа требуется среднеквадратичный вольтметр типа ВЗ-57 или аналогичный. А для измерения анодно­го напряжения кинескопа необходим киловольтметр типа ТR-1305 или аналогичный.

Цветное изображение должно передаваться с наилучшей четкостью и отсутствием разно яркости строк.

РЕГУЛИРОВКА КАНАЛА ЦВЕТНОСТИ SЕСАМ

Подключите осциллограф к выводу 24 микросхемы IС401 или кон­такту 4 соединителя SС-2 (на ВЧ-входе телевизора действует сигнал "Цветные полосы" системы SЕСАМ).

Вращением сердечника катушки Т401 добейтесь минимальной ам­плитудной модуляции пакетов под несущих.

Подключите осциллограф к выводу 10 микросхемы IС301 или кон­такту 3 соединителя SС-1. Вращением сердечника катушки Т402 добейтесь, чтобы цветоразностный сигнал R-Y был симметричным отно­сительно линии развертки осциллографа (вход осциллографа закрытый).

Подключите осциллограф к выводу 11 IС301 или контакту 4 со­единителя SС-1. Теперь вращением сердечника катушки Т401 добейтесь симметрии сигнала В-Y относительно линии развертки осциллографа.

При точной настройке демодуляторов цветоразностных сигналов должен отсутствовать цветовой оттенок на белой полосе изображения цветных полос.

ЦЕНТРОВКА ИЗОБРАЖЕНИЯ ПО ВЕРТИКАЛИ

Переменным резистором произведите центровку изображе­ния по вертикали, располагая изображение симметрично относительно верхнего и нижнего краев экрана.

РЕГУЛИРОВКА РАЗМЕРА ПО ВЕРТИКАЛИ

Переменным резистором установите номинальный размер изображения по вертикали.

РЕГУЛИРОВКА ЛИНЕЙНОСТИ ПО ВЕРТИКАЛИ

С помощью переменного резистора добейтесь минимальных нелинейных искажений по вертикали.

ЦЕНТРОВКА ИЗОБРАЖЕНИЯ ПО ГОРИЗОНТАЛИ

Вращением движка переменного резистора установите изображение симметрично относительно левого и правого краев экрана.

РЕГУЛИРОВКА РАЗМЕРА ПО ГОРИЗОНТАЛИ

Переменным резистором отрегулируйте номинальный размер изображения по горизонтали.

Черные участки изображения при смене сюжетов с различной яр­костью должны сохраняться неизменными, то есть оставаться черными.

Цветовая синхронизация должна быть устойчивой при изменении величины входного сигнала, а также изменении контрастности изобра­жения или смены сюжета.

После ремонта телевизора, когда меняется кинескоп или целый блок, следует произвести комплексную проверку и регулировку телевизора.

После замены отдельного элемента, влияющего на настройку телевизора, рекомендуется также произвести проверку и регулировку, но только той части схемы, где был заменен элемент.

Перед настройкой включите телевизор и прогрейте его не менее 3-5 минут. Затем подайте на вход телевизора испытательный сигнал "Цветные полосы".

УСТАНОВКА ЗАДЕРЖКИ АРУ

Если есть возможность контроля и установки амплитуды входно­го сигнала, подайте на вход телевизора сигнал величиной 1 мВ. Подключите вольтметр к контрольной точке ТР15. Переменным резистором АGС, расположенным в верхней части блока ПЧ, установите максимальное напряжение АРУ, равное 8-9В, затем с помощью этого же резистора зафиксируйте момент отпирания АРУ, когда это напряжение начнет уменьшаться.

Если возможности контроля и установки амплитуды входного сиг­нала нет, регулировка АРУ производится визуально по изображению.

Установите движок потенциометра АGС в положение, когда изоб­ражение будет иметь максимальную четкость без шумов и искривле­ний вертикальных линий.

ПОДСТРОЙКА ЧАСТОТЫ КВАРЦЕВОГО РЕЗОНАТОРА 4.43 МГц

Производится с помощью триммера СV443. Подстройка необходима после замены кварцевого резонатора X443 при отсутствии цветного изображения в системе РАL или NTSC -4,43.

ПОДСТРОЙКА ЧАСТОТЫ КВАРЦЕВОГО РЕЗОНАТОРА 3,58 МГц

С помощью триммера СV358 подстройте частоту кварцевого резонатора 3,58 МГц до получения устойчивого цветного изображения в системе NТSС-3,58 МГц

КОРРЕКЦИЯ ЗАДЕРЖАННОГО СИГНАЛА

Подайте на вход телевизора сигнал "Цветные полосы" в системе SЕСАМ. Установите средние значения яркости, контрастности и насыщенности. Подключите осциллограф к выводу 37 микросхемы IС301 (выход В).

Переменным резистором добейтесь правильной формы выходного сигнала "В" и минимального различия сигналов в соседних строках.

КОРРЕКЦИЯ ВЕРТИКАЛЬНЫХ ЛИНИЙ

Вращением движка переменного резистора добейтесь на изображении минимальных геометрических искажений вертикальных линий.

Здесь следует отметить, что в некоторых выпусках данной модели телевизора резистор может отсутствовать.

РЕГУЛИРОВКА РАЗМЕРА ИНДИКАЦИИ

С помощью переменного резистора установите изображе­ние индикации (0SD) симметрично на экране телевизора, не допус­кая его ухода за пределы экрана.

РЕГУЛИРОВКА БАЛАНСА БЕЛОГО

Подайте на вход телевизора испытательный сигнал "Цветные по­лосы" системы РАL.

Установите средние значения яркости, контрастности и насыщен­ности.

Последовательно подключая осциллограф с открытым входом к коллекторам транзисторов, сравните полученные осциллограммы на экране осциллографа с приведенными осциллограм­мами на принципиальной схеме.

Уровень гашения при этом составляет 150В, разница между уров­нем гашения и уровнем черного не менее 25 В.

Для оценки наличия баланса белого уменьшите насыщенность до минимального значения, а яркость уменьшите так, чтобы были видны только 2-3 вертикальные полосы слева.

Незначительной совместной регулировкой с помощью переменных резисторов добейтесь отсутствие какого-либо цветового оттенка на изображении.

Затем установите максималь­ное значение яркости и проверьте, сохраняется ли черно-белое изображение, т.е. баланс белого. В случае появления какого-либо цвето­вого оттенка на самых ярких полосах устраните его незначительной регулировкой переменных резисторов.

3. Вопросы к домашнему заданию

3.1. Перечислите функциональные возможности телевизоров "РУБИН" и основные технические характеристики.3.2 Назовите характерные особенности телевизоров "РУБИН".

3.2. Опишите процедуры автоматической и ручной настройки телеви­зора.

3.3. Сформулируйте основные принципы регулировки телевизора "РУ­БИН".

3.4. Назовите минимальный комплект измерительных приборов для ре­монта телевизора и охарактеризуйте их.

3.5. Охарактеризуйте способы проверки телевизора и оценки качест­ва изображения на основе испытательных сигналов.

4. Лабораторное задание и методические указания по его выполнению

Целью лабораторного задания является изучение методов регулировки, ремонта и поиска неисправностей телевизоров класса "РУБИН".

4.1. Получить у преподавателя схему электрическую принципиальную телевизора "РУБИН" с эпюрами осциллограмм в контрольных точках.

4.2. Получить разрешение у преподавателя на внешний осмотр контро­льного телевизора и подключение лабораторных приборов.

4.3. Проверить работоспособность приборов: тестера, осциллографа, генератора испытательных сигналов, высоковольтного делителя.

4.4. В соответствии с приведенной ниже последовательностью проведи­те необходимые действия.

5. Указания по оформлению отчета

Отчет должен содержать:

• наименование и цель лабораторной работы;

• результаты выполнения домашнего задания;

• результаты выполнения каждого пункта лабораторного задания с необходимыми пояснениями и обоснованиями;

• выводы о результатах выполнения лабораторной работы с кратким перечнем полученных знаний и навык

6. Контрольные вопросы

6.1. Рассказать о назначении контроллера, видеопроцессора, синхропроцесора

6.2. Рассказать о назначении тюнера, блока ПЧ, видео - и аудио-комму­таторов

6.3. По каким внешним признакам можно оценить причины неисправной работы телевизора.

6.4. Назовите основные функциональные узлы телевизоров "РУБИН".

6.5. Опишите основные методы ТВ измерений.

6.6. Опишите основные методы поиска неисправностей в телевизоре класса "РУБИН".

Лабораторная работа № 4 изучение структуры и параметров полного телевизионного сигнала в модулях радиоканала и цветности

1. Домашние задания и методические указания по их выполнению

1.1. Изучить лабораторную установку, ее состав, назначение

Лабораторной установкой является реальное рабочее место регулировщика, дополненное метрологическим разъёмом и необходимыми приборами.

В состав лабораторной установки входят: телевизионный приемник Рубин», метрологический разъем на плате телевизора, генератор полного телевизионного сиг­нала и тестовых сигналов TR - 088415, осциллограф CI-77.

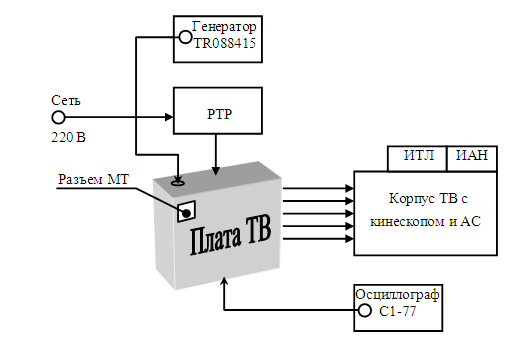

Рис. 2. Структура лабораторной установки

Лабораторная установка позволяет исследовать структуру и параметры полного цветового телевизионного сигнала (ПЦТС) и его составляющих при его прохождении через селектор каналов метрового (МВ) и дециметрового (ДМВ) диапазонов , через видео и звуковой тракты, в каскадах яркостного и цветового каналов, строчной и кадровой разверток.
