Материал: Методические указания к лабораторным работам по автоматизированным системам диагностики, контроля и испытаний приборов для студентов. Костюков А.С., Башкиров А.В

– средства ввода-вывода информации на машинные носители. Автоматизация производится как на базе встроенных в испытательное

оборудование микропроцессорных средств вычислительной техники (МСВТ), так и с использованием ЭВМ различного класса (мини-, макро ЭВМ, универсальных ЭВМ и т.д.). Развитие автоматического испытательного оборудования тесно связано с включением в их состав МСВТ, при этом контрольноиспытательное оборудование создается с применением:

–специализированных приборов и распределенных вычислителей;

–распределенных приборов и центрального вычислителя;

–универсальных приборов и распределенных вычислителей. Специализированное оборудование разрабатывается под конкретные ви-

ды изделий РЭА. Оно включает в себя программируемые источники питания и входные генераторы, устройства крепления и коммутации изделий, устройства автоматизированного поддержания режимов контроля и испытаний и значений параметров, устройства защиты от превышения электрических и тепловых нагрузок, устройства вывода информации о параметрах испытательного режима и изделий. Такое оборудование имеет высокий уровень автоматизации и может работать как автономно, так и в составе АСК (при подключении через стандартный интерфейс). Основные преимущества специализированного оборудования: высокая эффективность по сравнению с типовым (в среднем в 2 - б раз), повышение производительности труда в 3 - 4 раза; снижение материалоемкости в 7 - 8 раз и энергопотребления в 6 - 7 раз сокращение численности обслуживающего персонала. Именно специализация повышает уровень автоматизации. На основе специализированного испытательного оборудования применительно к конкретному производству на предприятии формируются на принципах иерархического управления комплексные базовые, испытательные участки и высокоавтоматизированные типовые контрольно-испытательные лаборатории.

Однако увеличение номенклатуры изделий вызывает увеличение объема работ по созданию специализированного оборудования. Избежать этих трудностей помогает применение модульно-агрегатированного принципа.

Более перспективным является направление, связанное с созданием универсального оборудования и распределением вычислительных средств. Одним из основных задач применения МСВТ является создание средств сопряжения устройств и обеспечение совместимости программных средств различных моделей микро- и мини ЭВМ, преемственности программных средств ЭВМ и возможности его наращивания.

Анализ требований к новому поколению контрольно-испытательного оборудования для АСК с распределенными вычислителями позволяет выделить необходимые функциональные блоки встраиваемых МСВТ (рис. 8).

16

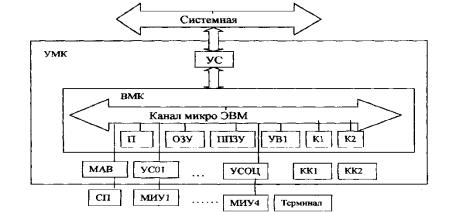

Рис. 8. Структурная схема встраиваемого микропроцессорного комплекса: УС - устройство сопряжения; УСО - устройство связи с модулями;

ВМК-встраиваемый микроконтроллер; УМК - управляющий микропроцессорный комплекс; ОЗУ - оперативно запоминающее устройство; ППЗУ-программно постоянно запоминающее устройство; МИУ-1 - модуль испытательных установок; УВ - устройство управления; К1 - согласующие устройства; КК1 - дополнительный каркас; СП - специализированный пульт; УСО - устройство сопряжения; МАВ - модуль аналогового ввода

Анализируя структурную схему встраиваемого микропроцессорного устройства в испытательное оборудование, можно выделить необходимые функциональные блоки автоматизации. К ним относятся (рис. 8): устройство сопряжения (УС) микро ЭВМ с системной магистралью, устройство связи с модулями (УСО) испытательных установок, модуль аналогового ввода, а также дополнительные устройства управления периферийными терминалами, необходимые для отладки встраиваемых микропроцессоров. Специально, встраиваемый микроконтроллер (ВМК) с устройствами сопряжения представляет собой управляющий микропроцессорный комплекс (УМК), решающий задачи испытательного уровня в испытываемом оборудовании.

Встраиваемый УМК может быть создан на базе микро ЭВМ, являющийся основой встраиваемого ВМК, в который входят оперативно запоминающее устройство (ОЗУ), перепрограммируемое постоянное запоминающее устройство (ППЗУ), согласующие устройства К1 и К2 для сопряжения дополнительных каркасов (КК1 и КК2), обеспечивающих подключение дополнительных моду-

тельной установки предусматривается дополнительное подключение устройства управления (УВ1) для терминала. Для подключения к ВМК модулей испытательных установок (МИУ1 - МИУ4) используется устройство сопряжения (УС)1 -УС04); подключение специализированного пульта (СП) установки осуществляется модулем аналогового ввода (МАВ); системная магистраль сопрягается с каналом микро ЭВМ через УС. Подключение специализированного

17

пульта оператора установки осуществляется модулем аналогового ввода. За счет этого испытательная установка может работать автономно и в составе АКИ.

Связь устройств программного управления с установками контроля и измерений осуществляется с помощью интерфейсов (ГОСТ 26.016-83),с.е. согласующей части, расположенной между устройствами системы или частями одного устройства, через которую проходит обмен информацией.

В системах контроля и испытаний РЭС применяются как стандартные, так и специализированные интерфейсы. Наибольшее распространение получил интерфейс для измерительных систем (приборный интерфейс, ГОСТ 26.003-80, и интерфейс стандартов КАМАК, ГОСТ 26.201-80). Стандарт на приборный интерфейс устанавливает основные требования к обмену цифровой информацией. Соединение устройств между собой согласно одному стандарту должно осуществляться через многопроводный магистральный канал общего пользования. Изображенная на рис. 9 схема канала включает в себя три шины: информационную (объединяет 8 линий), синхронизации и управления. Число устройств, подсоединяемых к каналу, не более 15, максимальная скорость передачи информации 1 Мбайт/с. Логические уровни сигналов выбраны из расчета применения интегральных ТТЛ-схем

.

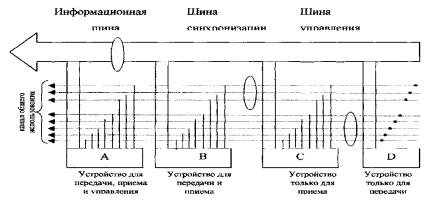

Рис. 9. Схема канала общего пользования приборного интерфейса

Цикл передачи информации состоит из четырех фаз: устройство-источник (УИ) выставляет информационный байт; выставляет сигналы на шине синхронизации; устройство приемник (УП) принимает информацию; подготавливается к приему нового байта информации. Шина управления используется контроллером - специальным блоком, встраиваемым в ЭВМ или одно из устройств. Шина синхронизации из 3-х линий служит для согласования готовности устройств к передаче и приему информации.

На рис. 10 показана схема автоматизированного управления камерой для испытаний на воздействие сухого тепла с обработкой данных намикро ЭВМ и регистрацией режима камеры на графопостроителе.

18

Рис. 10. Схема автоматизации проведения испытаний в камере тепла

Пользователей современных ЭВМ, работающих в составе АСК, интересуют такие характеристики как производительность, форма и режимы общения с ЭВМ, возможность работы с базой данных, языки программирования. Иерархическая структура АСК и режим взаимодействия встраиваемых МСВТ или микро-ЭВМ с мини-ЭВМ более высокого уровня иерархии АСК, а мини-ЭВМ с центральным вычислительным комплексом (ЦВК). Автоматизирования система управлением качеством позволяет более эффективно использовать аппаратнопрограммные средства АСК, расширить круг решаемых задач.

Центральный вычислительный комплекс должен обладать высоким быстродействием и большим объемом оперативной памяти. С помощью устройств сопряжения по машинным или телефонно-телеграфным каналам он соединяется с периферийной мини - ЭВМ АСК.

Все части вычислительной системы (центральный процессор, оперативное запоминающее устройство, внешние запоминающие и периферийные устройства) могут быть подсоединены к одной общей многопроводной шине обмена (рис. 11), захватывая ее на короткий период для обмена информацией.

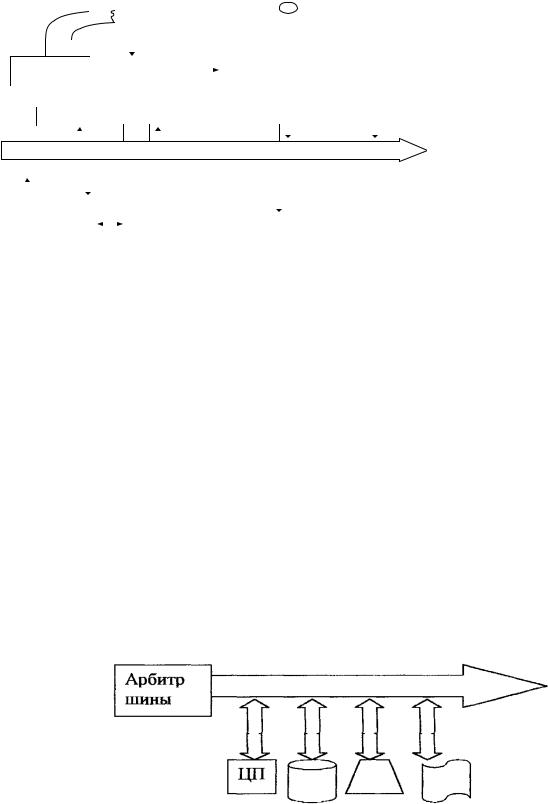

Рис. 11. Магистрально-модульный принцип построения мини-ЭВМ: ЦП - центральный процессор; ВЗУ - внешние запоминающие устройства;

ОЗУ - оперативное запоминающее устройство; УВВ - устройства ввода-вывода

19

Арбитр шины предупреждает возникновение конфликтных ситуаций при захвате шины, разрешая обмен только между двумя устройствами в соответствии с их приоритетами.

Для автоматического контроля и изменения параметров РЭА применяются различные установки. Например, установка типов УТК-2, УТК-2М, УТК-1М, УТК-5, УТК-3, построенные на основе «жесткой» логики, осуществляют контроль правильности выполнения логических функций цифровой ячейкой и проверку динамических параметров путем измерения времени распространения сигнала от входа через логические элементы до выхода ячейки.

Увеличение степени интеграции УПЭ привело к необходимости разработки более совершенных установок (типов УТК-6 и УТК-21), в состав которых входит и мини-ЭВМ.

Главная трудность при создании контрольно-измерительного оборудования для аналоговой РЭА состоит в разработке высокочастотных средств измерения и контроля. Указанные обстоятельства предопределяют ведущее место в них средств формирования входного воздействия и измерения параметров входных и выходных сигналов, поскольку процедуры контроля сравнительно просты.

При контроле цифровых РЭА вcтpeчaютcя другие трудности, хотя не требуется прецизионные средства измерения и контроля, но сложность и большой объем шестовых последовательностей обуславливают применение вычислительных средств.

Основными блоками установок контроля, требующими к себе повышенного внимания являются:

–коммутирующая матрица;

–контрактирующее устройство;

–устройства задания входных воздействий и измерения параметров

(уровней напряжения и токов, задержек распространения сигналов);

– управляющие источники.

В практике управления испытательными режимами первичными источниками сигналов являются датчики или измерительные преобразователи. В АКИ передача и обработка информации происходят в дискретном виде. Поэтому требуется преобразовать электрический сигнал от датчика из аналоговой в цифровую форму. Для исполнительных устройств, задающих режим в испытательной камере, как правило, выполняется обратное преобразование-из цифровой в аналоговую форму. Эти преобразования выполняются аналогоцифрвыми и цифроаналоговыми высокоточными преобразователями.

Контрольные вопросы

1.Требования к техническому обеспечению АСИ.

2.Технические средства используемые в АСИ.

4.Приведите схему приборного интерфейса АСИ.

5.Магистрально-модульнаясхемапостроения вычислительных систем

АСИ.
