Материал: Маргулова Т.Х. Атомные электрические станции (1994 г., 5-е издание)

надежности эксплуатации. Расположение станции должно быть согласовано с перспективным планом развития района.

Целесообразно любую электростанцию располагать в центре электрических нагрузок, которые ей надлежит покрывать. Это не всегда удается, особенно для гидростанций. Для тепловых станций на органическом топливе приходится считаться с близостью к району добычи топлива, особенно когда речь идет о низкокалорийных углях. Атомные станции свободны от этого требования, и в этом одно из их преимуществ.

При выборе места строительства обязательным условием является незатопляемость территории при любом уровне паводковых вод. Совершенно необходима простая и удобная связь с железной дорогой, пользоваться которой придется как при строительстве (подвоз строительных материалов и оборудования), так и в процессе эксплуатации (доставка свежего, вывоз отработавшего ядерного горючего, завоз реагентов и т. п.).

Любой мощной атомной электростанции предстоит работать в электрической системе, поэтому площадка для строительства должна обеспечивать удобный вывод высоковольных линий электропередачи (ЛЭП).

Площадку и ее размеры выбирают с учетом возможного расширения АЭС и размещения оборудования полной мощности станции, а не только первой очереди строительства, причем некоторые сооружения строят исходя из полной мощности станции, а другие — с учетом возможного их расширения при минимальной стоимости их и максимальном удобстве эксплуатации. По размерам площадку выбирают достаточной для рационального по условиям технологического процесса размещения всех необходимых зданий и сооружений. Рельеф местности должен быть ровным, не требующим больших планировочных работ, с минимальным поверхностным стоком

(уклон 0,005-0,001).

Затраты на отчуждение земель под строительство электростанции (снос жилых поселков, лесных и сельскохозяйственных угодий) допускаются минимальными, причем в первую очередь следует использовать земли Госфондов. Недопустимо расположение предполагаемой площадки для строительства станции в районе залегания полезных ископаемых или распространения оползней и осыпей, а в вечной мерзлоте станцию следует строить только на скальных основаниях. Для обоснованного выбора площадки проводятся топогеодезические изыскания, инженерно-геологические работы (изучение состава и строения пород), а также гидрологические и метеорологические изыскания (дебит и уровни источника водоснабжения, паводковые режимы и др); изучается естественная радиационная обстановка в районе размещения АЭС для последующего сопоставления с ней дальнейших данных по уровню радиации, наблюдаемой при эксплуатации АЭС.

Стремление максимально защитить население от воздействия повышенной радиации при возникновении на АЭС максимальной проектной аварии побудило проводить защитные мероприятия, предусмотренные проектом самой АЭС, пока еще недостаточно совершенные в сравнении с лучшими зарубежными системами, дополнить нормированием минимального расстояния от АЭС до ближайшего города до 100 км при численности населения 1 млн и более.

182

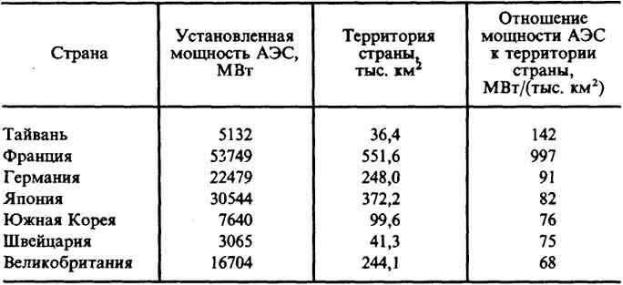

Таблица 11.1. Сопоставление мощности АЭС с площадью обшей площади

территории для ряда стран

П р и м е ч а н и е . Для сравнения укажем, что из стран СНГ наивысший показатель по данной таблице имеет Украина, а именно 24 МВт/(тыс. км2); для США этот показатель составляет 11,5; для России этот показатель намного меньше.

Авария на Чернобыльской АЭС показала эфемерность такого решения. Известно, что в наибольшей степени пострадали Гомельская и Могилевская области Белоруссии, Брянская и Калужская области России, расстояния до которых значительно превышают указанные в нормах 100 км. Обезопасит население не расстояние от АЭС, а значительное повышение ее безопасности. Нормирование "допустимого" расстояния от АЭС — позиция принципиально неверная, так как население большого района становится при этом своеобразным "заложником". В настоящее время основное внимание, как и за рубежом, уделяется значительному повышению безопасности реакторных установок АЭС. О существенной безопасности зарубежных АЭС ряда стран, в связи с чем их население не протестует против развития и строительства АЭС, можно судить по данным табл. 11.1.

11.2.Требования к генеральному плану АЭС

ипример его осуществления

Для строительства АЭС рекомендуется площадка прямоугольной формы. Генеральный план промышленной площадки должен обеспечить удобное взаимное расположение всех наземных зданий и подземных инженерных сооружений с учетом организации внутриплощадочного транспорта (автомобильного, железнодорожного). На генеральном плане должны быть размещены главное здание станции, распределительное устройство, повысительная подстанция, химводоочистка, административно-бытовой корпус, подсобные здания (мастерские, склады, гараж и т. п.) и проложены коммуникации водопроводов и канализаций, а также подъездные железнодорожные и автомобильные пути.

183

Мощность АЭС в настоящее время принимается большой — 4 — 6 млн кВт. Поэтому атомные электростанции строят очередями, но генеральный план составляют на полную мощность.

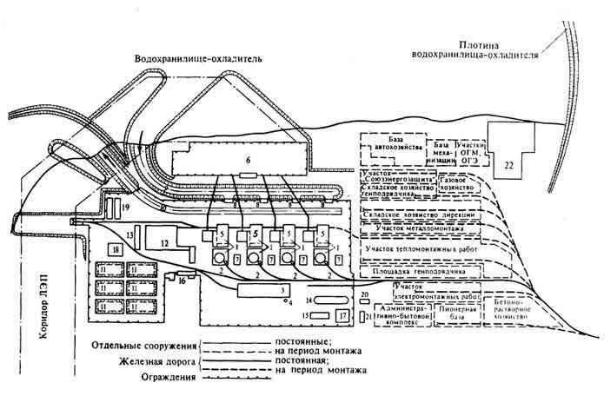

Рис. 11.1. Вариант генерального плана АЭС с четырьмя блоками ВВЭР-1000

1 — главный корпус; 2 — вентиляционная труба главного корпуса; 3 — корпус спецводоочистки; 4 — вентиляционная труба корпуса спецводоочистки; 5 — дизель-генераторная станция; 6 — открытая установка трансформаторов; 7 — циркуляционные блочные насосы охлаждающей воды; 8 — открытое распределительное устройство; 9 — коридор ЛЭП; 10 — градирни; 11 — брызгальный бассейн; 12 — объединенный вспомогательный корпус; 13 — азотно-кислородная станция; 14 — объединенное маслохозяйство; 15 — пускорезервная котельная; 16 — административно-вспомогательный корпус; 17 — хозяйственно-бытовой водопровод; 18 — склад сухих солей; 19 — шламоотвал; 20 — гараж; 21 — пожарное депо; 22 — канализационно-очистные сооружения

Атомную станцию располагают с подветренной стороны по отношению к ближайшему населенному пункту. Участок, отводимый для АЭС, должен хорошо проветриваться, поэтому при изысканиях следует особое внимание обращать на ветровой режим, вокруг АЭС создают санитарно-защитную зону и зону наблюдения, размеры которых устанавливают по согласованию с органами санитарного надзора с учетом конкретных условий площадки.

В санитарно-защитной зоне располагают здания и сооружения подсобного и обслуживающего назначения: пожарные депо, прачечные, помещения охраны, гаражи, склады (за исключением продовольственных), столовые для обслуживающего персонала, административные и служебные здания, здравпункты, ремонтные мастерские, транспортные сооружения, сооружения технического водоснабжения и канализации, временные и подсобные предприятия строительства и т. д. В пределах санитарно-

защитной зоны исключается проживание населения и расположение школ, но допустимы выпас скота и размещение сельхозугодий.

184

На рис. 11.1 представлен пример генерального плана АЭС. Габариты сооружений самой АЭС показаны сплошными линиями; пунктирными линиями показаны сооружения, действующие в период монтажа и демонтируемые после его завершения. АЭС по рис. 11.1 сооружается четырьмя очередями, каждая мощностью 1000 МВт с реакторами ВВЭР1000. Главный корпус 1 состоит из двух частей для размещения в них реакторного и турбинного цехов. Стены этих двух частей в процессе строительства не сомкнуты для прохода между ними крана, располагаемого вне здания, что создает удобство для строительства и монтажа.

Герметичная защитная цилиндрическая оболочка реакторного отделения имеет квадратную обстройку, в которой располагаются вспомогательные устройства. На обстройке размещена вентиляционная труба 2 блока. Для всех блоков сооружен единый корпус спецводоочистки 3 со своей наземной вентиляционной трубой 4, она может выполняться как металлической, так и железобетонной.

Открытая установка трансформаторов 6, примыкающая к главному корпусу со стороны машзала, соединена с открытым распредустройством 8, из которого вырабатываемая АЭС электроэнергия передается в энергосистему через ЛЭП. Распредустройство имеет свое обособленное ограждение. В непосредственной близости от главного корпуса в отдельном здании расположена дизель-генераторная станция 5, в которой каждый из ее трех агрегатов (по числу каналов СОБ, см. рис. 7.11) вместе со всем вспомогательным оборудованием размещен в самостоятельной строительной ячейке, отделенной от соседней противопожарной стеной.

Каждый блок имеет свою насосную станцию 7 для подачи от градирен в главный корпус охлаждающей воды по подводящему каналу и отводу ее из корпуса обратно. На генеральном плане предусматривается место для расположения охладителей для блоков, следующих после первой очереди. Расстояние между градирнями должно быть при расположении в одном ряду равным 0,5 диаметра градирни, а между рядами градирен — 0,75 диаметра. Необходимо выдерживать и расстояние от брызгальных бассейнов и градирен до всех зданий станции и особенно до открытого распределительного устройства. Обычно в зависимости от силы господствующих ветров и их направления все основные сооружения отдаляют от градирен на 20 — 40 м, а подстанцию — на 40 — 60 м, для брызгальных бассейнов эти расстояния больше — соответственно до 60 — 100 и 60 — 120 м. Если эти условия не будут соблюдены, то возможен занос в сооружения водяных паров и капельной влаги, которые могут нарушить эксплуатацию и вызвать аварию в зимних условиях, создав наледи на оборудовании и линиях электропередачи. Охлаждающая вода промконтура имеет отдельный от водохранилища охладитель — брызгальные бассейны 11, расположенные в большом удалении от открытой подстанции. Каждый бассейн обслуживает один главный корпус. Предусмотрены два резервных бассейна для возможности отключения и очистки работающих бассейнов.

На АЭС имеется единый вспомогательный корпус 12, в котором располагаются механические мастерские и химводоочистка с отдельно вынесенным складом сухих солей 18. Азотно-кислородная станция 13 размещена в отдельном здании для большей пожарной безопасности. То же относится и к объединенному мазутомаслохозяйству 14, вблизи от которого расположены пожарное депо 21 и небольшая пускорезервная котельная 15, работающая на мазуте. Ее используют для пусковых операций, но в особо холодные периоды пар может подаваться в пиковые подогреватели сетевой воды.

185

При проведении химических предпусковых очисток получается довольно большое количество нерадиоактивных вод. Для их отстоя предусмотрен шламоотвал 19. За пределы площадки АЭС вынесены канализационные очистные сооружения 22.

На рис 11.1 показаны также ограждение территории АЭС и железнодорожные пути, имеющие двусторонние въезды в каждый главный корпус.

Монтажная площадка непосредственно примыкает к территории АЭС. Она рассчитана на сооружение также и жилого поселка.

Обязательны асфальтирование и озеленение соответствующей части территории; устройства для организованного отвода ливневых вод от зданий, сооружений и с территории; автомобильные дороги, пожарные проезды и подъезды со всеми устройствами на них, дренажные и канализационные системы, хозяйственный, питьевой и пожарный водопроводы, средства тушения пожаров, санитарно-бытовые устройства, канализация и отопление; сети наружного освещения. Скрытые под землей водопроводы, канализационные и теплофикационные устройства, газопроводы, а также подземные кабели в местах, не имеющих постоянных сооружений, для ориентира должны иметь на поверхности земли специальные указатели.

Для удаления и обезвреживания жидких отходов, не содержащих радиоактивных веществ, сооружают хозяйственно-фекальную и производственно-ливневую канализации. Кроме того, предусматривают специальную канализацию для радиоактивных стоков, включающую в себя собственно технологическую (трапные воды, растворы после дезактивации контура теплоносителя, воды "активного" дренажа, сбросы из системы теплоносителя и др.), а также стоки от спецпрачечной, очистных устройств и др. Жидкие радиоактивные отходы подают в очистные сооружения, имеющиеся как в отдельных помещениях, так и в зданиях реакторов. Трубопроводы с активными жидкостями прокладывают изолированно от других коммуникаций для локализации возможных аварий и ликвидации их без нарушения нормальной эксплуатации. Прокладка этих трубопроводов должна предусматривать возможность быстрого обнаружения утечек. Трубопроводы спецканализации малоактивных растворов (до 10 -5 Ки/кг) можно укладывать непосредственно в грунт с устройством колодцев через 40 — 50 м по длине. Если грунт водонасыщен, то эти трубопроводы укладывают в каналах (лотках). Трубопроводы для жидких отходов с активностью 10-4 Ки/кг и более прокладывают только в железобетонных каналах (лотках) с надежной гидроизоляцией, предотвращающей проникновение раствора в грунт. Каналы (лотки) снабжают устройствами для обнаружения и ликвидации протечек. Все эти коммуникации строят с уклоном в сторону их опорожнения.

Все здания размещают с учетом пожарных норм, с обеспечением подъезда к ним. Железнодорожные подъезды к главному корпусу подведены как со стороны машинного зала, так и со стороны реакторного помещения. Маслохозяйство и азотно-кислородную станцию для большей пожарной безопасности размещают на окраинах промышленной площадки с расстояниями от ближайших сооружений 20 — 30 м. Их здания сооружаются на полную мощность АЭС.

Главный корпус станции располагают на расстоянии не менее 20 м от любого из зданий. Всю территорию АЭС огораживают. Расстояние от ограды должно быть не менее 6 м до любого из сооружений АЭС, кроме брызгального бассейна, для которого оно
