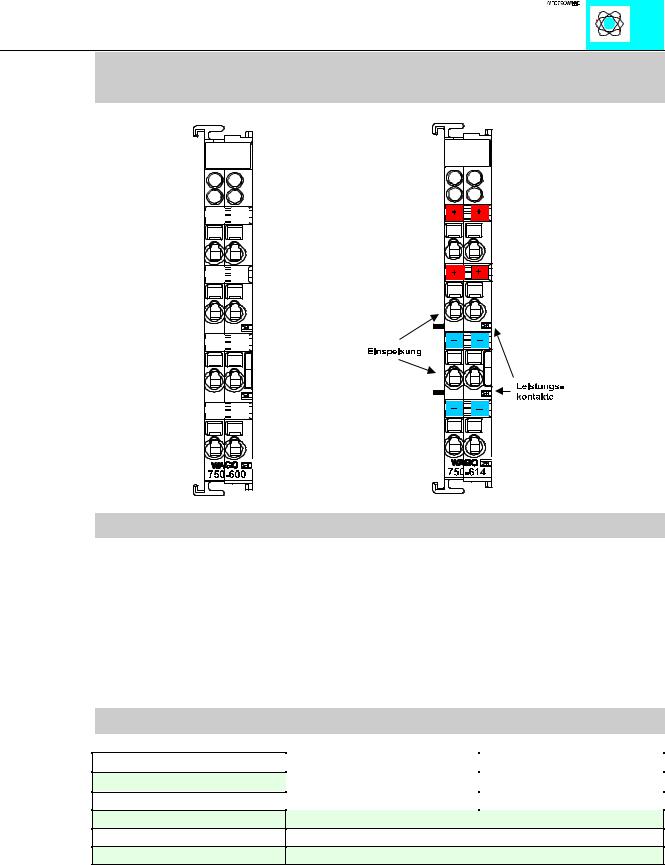

Endklemme,Potentialvervielfältigungsklemme,Distanzklemme
Best.Nr.750-600, 750-614, 750-616, 750-616/030-000
Technische Beschreibung:
Am Ende eines Feldbusknotens ist jeweils eine Endklemme zu setzen. Dadurch wird der interne Klemmenbus geschlossen und die ordnungsgemäße Datenübertragung garantiert.
Wie bereits eingangs erwähnt, dient die Potentialvervielfachungsklemme zum mehrfachen Abgriff der Versorgungsspannung. Dadurch wird der Einsatz zusätzlicher Reihenklemmen überflüssig.
Technische Daten:
Artikelnr.
Spannung
Strom über Kontakte
Betriebstemperatur
Anschlußtechnik
Abmessungen (mm) B x H x T
750-600 |
750-614 |
- |
24 V - 230 V AC/DC |
- |
max. 10 A |
0 °C ... + 55 °C
CAGE CLAMP; 0,08 bis 2,5 mm²
12 x 64 x 100, (ab Oberkante Tragschiene)
Potentialklemmen 750-600, 614, 616 |
1 |
:$*2Ç, 2Ç6<67(0

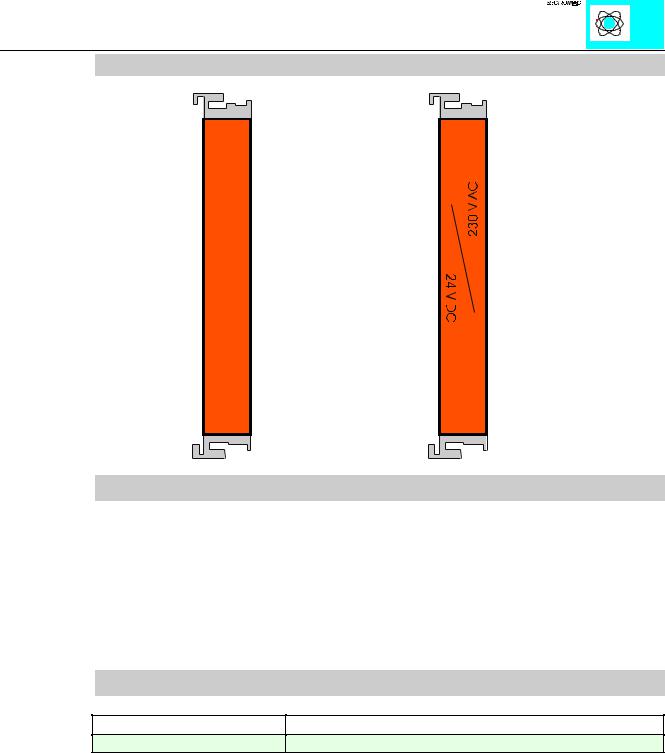

Distanzklemme
Technische Beschreibung:
Innerhalb eines Feldbusknotens können mit der Distanzklemme verschiedene Potentiale räumlich voneinander getrennt werden.
Dabei gibt es zwei unterschiedliche Ausführungen der Distanzklemme. Mit der Bestellnummer 750-616 erhalten Sie eine Klemme ohne Bedruckung, mit der Bestellnummer 750-616/030-000 weist die Klemme eine Bedruckung wie im oberen rechten Bild auf.
Technische Daten:
Artikelnr.
Abmessungen (mm) B x H x T
750-616, 750-616/030-000
12 x 64 x 100, (ab Oberkante Tragschiene)
Potentialklemmen 750-600, 614, 616 |
2 |
:$*2Ç, 2Ç6<67(0

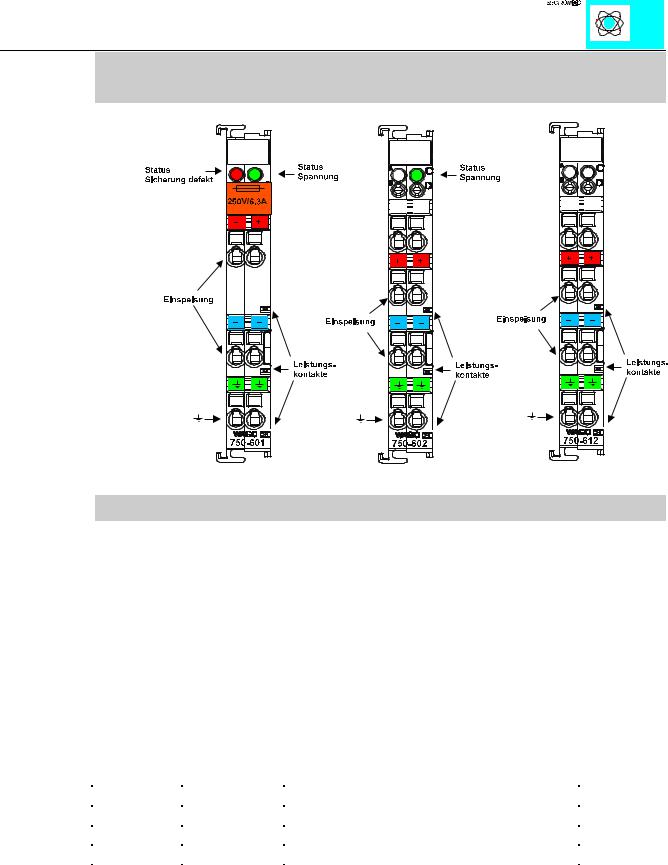

Potentialeinspeiseklemmen
Best.Nr.750-601, 602, 609, 610, 611, 612, 613, 615
Technische Beschreibung:
Die Einspeiseklemme dient zur Versorgung der I/O Klemmen mit dem jeweiligen Versorgungspotential. Der maximale Strom, der über die Einspeiseklemmen fließen darf, beträgt 10 A (6,3 A bei Klemmen mit Sicherungshalter). Bei der Konfiguration des Systems ist darauf zu achten, daß der Summenstrom diesen Wert nicht überschreitet. Sollte das dennoch der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.
Die Einspeiseklemmen 750-601, 609, 615, 610, und 611 sind zusätzlich mit einer Sicherung ausgestattet. Der Austausch dieser Sicherung kann durch Herausziehen des Sicherungshalters schnell und problemlos erfolgen.
Der Sicherungsdefekt wird zusätzlich durch eine LED signalisiert.
Die Klemmen 750-610 und 750-611 melden zur Überwachung der Versorgung mit 2 Eingangsbits den Status der Einspeiseklemme zum Feldbuskoppler.
Bit 1 |
Bit 2 |
Beschreibung |
0 |
0 |
Spannung unter 15 V DC |
1 |
0 |
Sicherung defekt |
0 |
1 |
Sicherung o.k., Spannung liegt an |
Bei der Verwendung der Einspeiseklemmen ist besonders auf die zulässige Spannung der einzelnen Klemmen zu achten. Diese ist in der folgenden Tabelle abzulesen.
Die Potentialeinspeisung mit Busnetzteil 750-613 versorgt die Feldseite mit 24 V und die interne Systemspannung. Die interne Systemspannung kann dabei maximal 2 A treiben. Bei Überschreitung dieser Stromaufnahme ist eine weitere Potentialeinspeisung zu setzen.
Potentialeinspeisung 750-601, 602,609-613, 615 |
1 |
:$*2Ç, 2Ç6<67(0
Technische Daten:
Artikelnr.
Spannung
Strom über Kontakte
Betriebstemperatur
Anschlußtechnik
Abmessungen (mm) B x H x T
750-602 |
750-612 |
750-613 |
24 V DC |
0 - 230 V AC/DC |
24 V DC |
|
|
(-15%/+20%) |
max. 10 A DC
0 °C ... + 55 °C
CAGE CLAMP; 0,08 bis 2,5 mm²
12 x 64 x 100, (ab Oberkante Tragschiene)
interne Systemspannung bei 750-613: max. 2 A
Artikelnr.
Spannung
Strom über Kontakte
Sicherung
Betriebstemperatur
Anschlußtechnik
Abmessungen (mm) B x H x T
750-601 |
750-609 |
750-615 |
24 V DC |
230 V AC |
120 V AC |
max. 6,3 A
5 x 20, 6,3 A
0 °C ... + 55 °C
CAGE CLAMP; 0,08 bis 2,5 mm²
12 x 64 x 100, (ab Oberkante Tragschiene)
Artikelnr.
Anzahl der Eingänge
Stromaufnahme
Bitbreite intern
Spannung
Strom über Kontakte
Sicherung
Betriebstemperatur
Anschlußtechnik
Abmessungen (mm) B x H x T
750-610 |
|
750-611 |
|
2 |
|
|
5 mA |
|
|
2 |
|
24 V DC |
|
230 V AC |
|
max. 6,3 A |
|
|
5 x 20, 6,3 A |
|
|
0 °C ... + 55 °C |
|
|
CAGE CLAMP; 0,08 bis 2,5 mm² |
|
|
12 x 64 x 100, (ab Oberkante Tragschiene) |
|
Potentialeinspeisung 750-601, 602,609-613, 615 |
2 |
:$*2Ç, 2Ç6<67(0

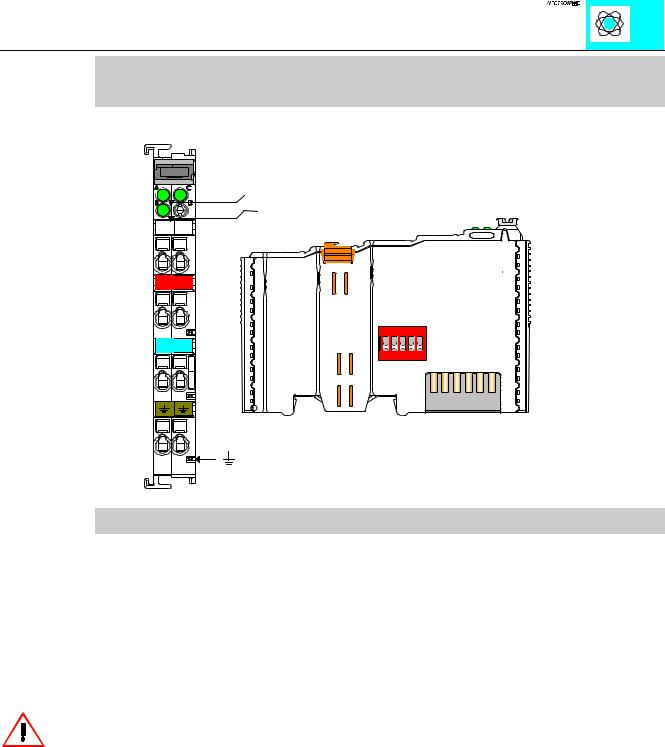

Binäre Platzhalterklemme
Best.Nr. 750-622
$Q]DKO (LQ E]Z $XVJlQJH %HWULHEVDUW (LQ E]Z $XVJlQJH
9
:$*2
9
ON |
1 2 3 4 5 |
Technische Beschreibung
Die binäre Platzhalterklemme dient der Reservierung von Bitadressen an WAGO Feldbuskopplern.
Die Anzahl der zu reservierenden Einoder Ausgänge kann 2, 4, 6 oder 8 (1, 2, 3 oder 4 2-Kanal Klemmen) betragen und wird mittels zwei Switches eines DIP Schalters auf der Seite der Klemme angewählt. Ein dritter DIP Switch legt fest, ob Eingänge oder Ausgänge im Prozeßabbild belegt werden sollen.
3 Leuchtdioden signalisieren auch bei nicht zugeschalteter Feldspannung die eingestellte Betriebsart.
Die Platzhalterklemme gleicht vom Aufbau her einer Potentialeinspeiseklemme. Die Feldspannung für darauf folgende Klemmen muß erneut zugeführt werden.
