Материал: Лабораторная работа №6

Лабораторная работа №6

Разработка технического задания и выполнение задания по теме «Работа с одномерными массивами» на поиск количества элементов в массиве, для которых последняя цифра в шестнадцатеричной записи и в восьмеричной записи одинаковая, и замену всех четных элементов массива на это количество.

Оглавление

Введение 3

1 Основания для разработки 3

2 Назначение разработки 3

3 Требования к программе 3

3.1 Требования к функциональным характеристикам 3

3.2 Требования к надежности 4

3.2.1 Требования к обеспечению надежного функционирования программы 4

3.2.2 Время восстановления после отказа 4

3.2.3 Отказы из-за некорректных действий оператора 4

3 Условия эксплуатации 4

3.1 Климатические условия эксплуатации 4

3.2 Требования к квалификации и численности персонала 5

3.3 Требования к составу и параметрам технических средств 5

3.4 Требования к информационной и программной совместимости 5

3.5 Требования к транспортировке и хранению 5

3.6 Специальные требования 5

4 Требования к программной документации 5

5 Технико-экономические показатели 5

6 Стадии и этапы разработки 5

7 Разработка блок-схемы 6

8 Код программы 9

9 Тестирование программного продукта 11

Список использованных источников 12

Введение

Программный продукт по теме «Работа с одномерными массивами» предназначен для поиска количества элементов в массиве, для которых последняя цифра в шестнадцатеричной записи и в восьмеричной записи одинаковая, и замены всех четных элементов массива на это количество.

1 Основания для разработки

Основанием для разработки является задание №6, выданное 29.10.2020 доцентом кафедры «Информатика» Гуриковым С.Р.

Задание №6:

Дан динамический целочисленный массив. Элементы массива могут принимать целые значения от 0 до 1000 включительно. Необходимо найти количество элементов в этом массиве, для которых последняя цифра в шестнадцатеричной записи и в восьмеричной записи одинаковая, и заменить все четные элементы массива на это количество. Гарантируется, что такой элемент есть.

2 Назначение разработки

Разработать программный продукт, предназначенный для поиска количества элементов в массиве, для которых последняя цифра в шестнадцатеричной записи и в восьмеричной записи одинаковая, и замены всех четных элементов массива на это количество.

Пользователем программы выступает человек, которому нужно найти количество элементов в массиве, для которых последняя цифра в шестнадцатеричной записи и в восьмеричной записи одинаковая, и заменить все четные элементы массива на это количество. Имеется возможность использования DLL-библиотек.

3 Требования к программе

3.1 Требования к функциональным характеристикам

Программа должна обеспечивать возможность выполнения перечисленных ниже функций:

1. Создание DLL библиотеки ClassLibrary3, в которой должны находится следующие функции:

1) Функция void Gen(int n, params int[] masPrt), предназначенный для генерации элементов исходного массива.

2) Функция void Kall(int n, ref int k, TextBox t, int[] masPrt), предназначенная для поиска количества элементов в массиве, для которых последняя цифра в шестнадцатеричной записи и в восьмеричной записи одинаковая.

3) Функция void Vivod(int n, int k, DataGridView grid, params int[] masPrt), предназначенная для вывода нового массива с заменой четных элементов массива на количество элементов в массиве, для которых последняя цифра в шестнадцатеричной записи и в восьмеричной записи одинаковая, в элемент управления dataGridView.

4. Функция вывода массива в элемент управления dataGridView void output(int n, DataGridView grid, params int[] aPrt).

2. Разработка событийной функции, в которой будут осуществляться вызовы функции void Gen(int n, params int[] masPrt), void output(int n, DataGridView grid, params int[] aPrt), void Kall(int n, ref int k, TextBox t, int[] masPrt) и void Vivod(int n, int k, DataGridView grid, params int[] masPrt).

3.2 Требования к надежности

3.2.1 Требования к обеспечению надежного функционирования программы

Надежное (устойчивое) функционирование программы должно быть обеспечено выполнением пользователем совокупности организационно-технических мероприятий, перечень которых приведен ниже:

1) организацией бесперебойного питания технических средств;

2) использованием лицензионного программного обеспечения;

3) регулярным выполнением требований ГОСТ 51188-98. Защита информации. Испытания программных средств на наличие компьютерных вирусов;

4) Использование программы в некоммерческих целях

Также программное обеспечение должно иметь:

1. защиту данных

2. обработку исключений

3. реализацию всех методов, описанных выше

3.2.2 Время восстановления после отказа

Время восстановления после отказа, вызванного сбоем электропитания технических средств (иными внешними факторами), не фатальным сбоем (не крахом) операционной системы, не должно превышать 30-ти минут при условии соблюдения условий эксплуатации технических и программных средств.

Время восстановления после отказа, вызванного неисправностью технических средств, фатальным сбоем (крахом) операционной системы, не должно превышать времени, требуемого на устранение неисправностей технических средств и переустановки программных средств.

3.2.3 Отказы из-за некорректных действий оператора

Отказы программы возможны вследствие некорректных действий оператора (пользователя) при взаимодействии с операционной системой. Во избежание возникновения отказов программы по указанной выше причине следует обеспечить работу конечного пользователя без предоставления ему административных привилегий и использовать метод корректировки данных.

3 Условия эксплуатации

3.1 Климатические условия эксплуатации

Климатические условия эксплуатации, при которых должны обеспечиваться заданные характеристики, должны удовлетворять требованиям, предъявляемым к техническим средствам в части условий их эксплуатации, то есть программный продукт должен успешно функционировать при следующих параметрах:

1) температуре 0-40ºС

2) давлении равном 725-749 мм.рт.ст.

3) комфортной влажности воздуха для техники 40-60%

3.2 Требования к квалификации и численности персонала

Минимальное количество персонала, требуемого для работы программы, должно составлять не менее 1 штатной единиц — конечного пользователя программы.

3.3 Требования к составу и параметрам технических средств

Системные требования для разрабатываемого ПП следующие:

1) процессор Pentium-2.0Hz, не менее

2) оперативная память объемом, 1Гигабайт, не менее

3) 64-разрядная операционная система, процессор х64

4) Visual Studio 2010 - 2019

5) Не менее двух ядер в процессоре

6) до 210 ГБ (минимум 800 МБ) свободного места в зависимости от установленных компонентов на жестком диске

3.4 Требования к информационной и программной совместимости

Программа должна работать в операционных системах начиная с Windows XP и до Windows 10.

3.5 Требования к транспортировке и хранению

Программный продукт представлен на электронном носителе, программная документация поставляется в электронном виде.

3.6 Специальные требования

Специальные требования к данной программе не предъявляются.

4 Требования к программной документации

Предварительный состав программной документации, состав программной документации должен включать в себя:

1) техническое задание;

2) программу и методики испытаний;

3) руководство оператора;

5 Технико-экономические показатели

Экономические преимущества разработки, ориентировочная экономическая эффективность не рассчитываются. Аналогия не проводится ввиду уникальности предъявляемых требований к разработке.

6 Стадии и этапы разработки

Стадии и этапы разработки представлены на таблице 1.

Таблица 1 – Стадии и этапы разработки

Номер этапа	Название этапа	Срок реализации	Отчетность
1	Разработка технического задания	31 октября 2020	Реализация технического задания
2	Разработка ядра программного продукта	1-2 ноября 2020	Реализация программного продукта, описание внутренних параметров ввода и вывода данных
3	Разработка алгоритмов, методов и их реализация	3-4 ноября 2020	Описание алгоритмов и методов, создание программной модели, реализующей методы и алгоритмы
4	Тестирование программного продукта и составление программной документации	5-6 ноября 2020	Тесты, документация программного продукта
5	Подготовка и передача программного продукта	7-8 ноября 2020	Выполнена работа по подготовке и передаче программного продукта и программной документации в эксплуатацию

7 Разработка блок-схемы

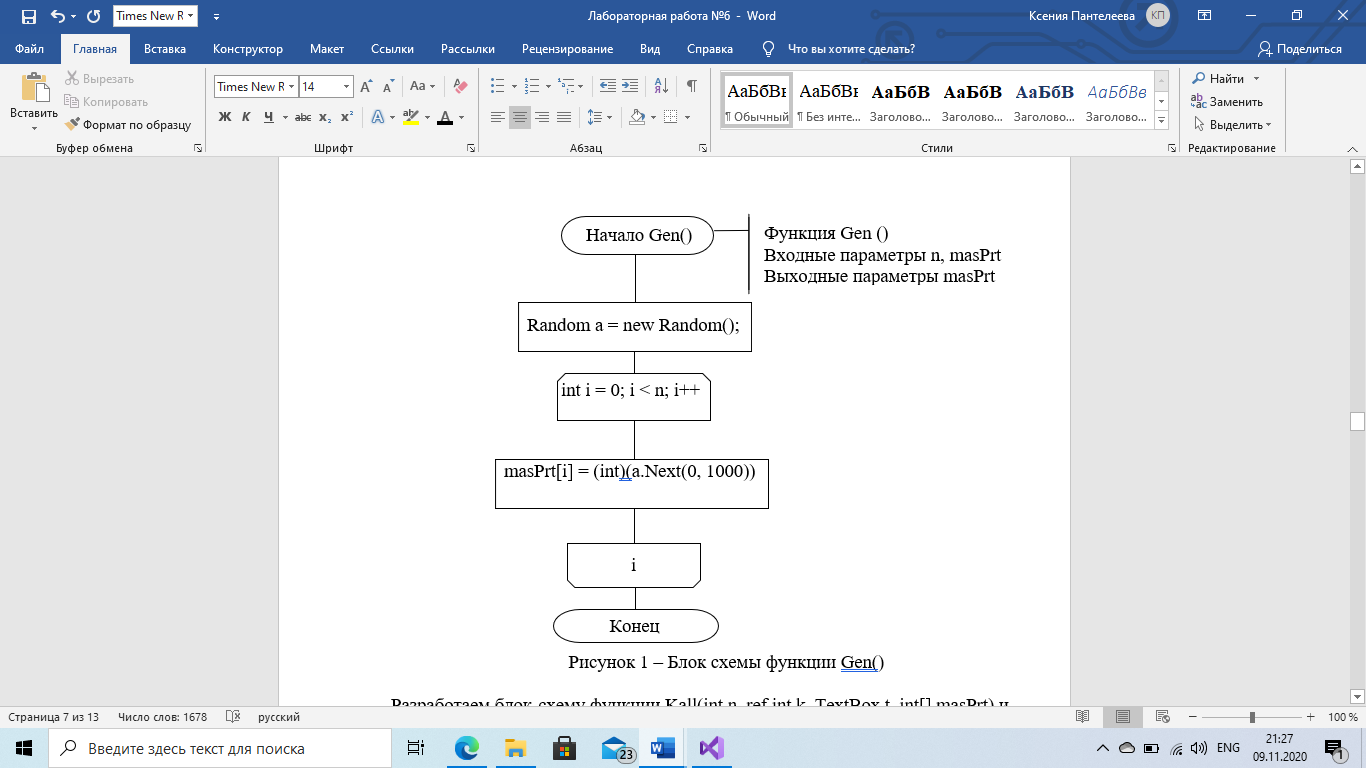

Разработаем блок-схему функции Gen(int n, params int[] masPrt) и представим на рисунке 1.

Рисунок 1 – Блок схемы функции Gen()

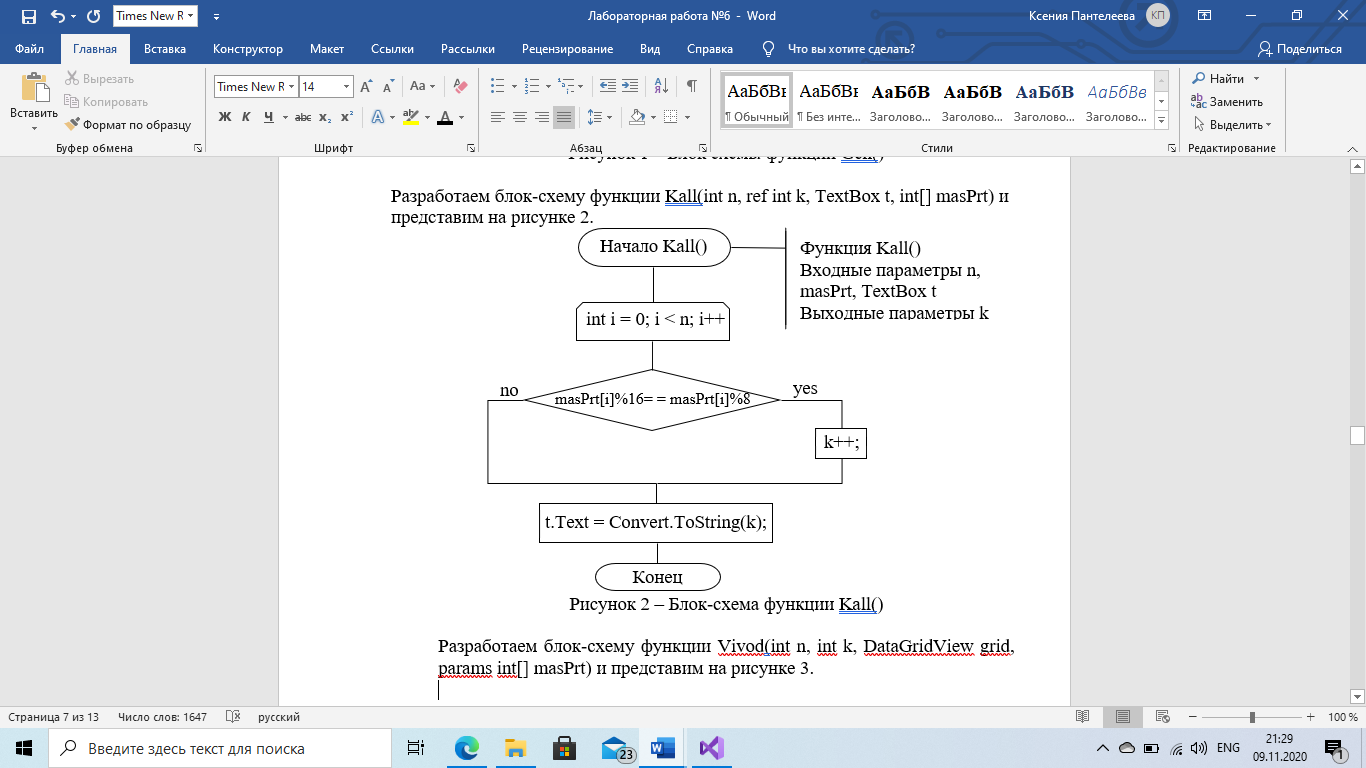

Разработаем блок-схему функции Kall(int n, ref int k, TextBox t, int[] masPrt) и представим на рисунке 2.

Рисунок 2 – Блок-схема функции Kall()

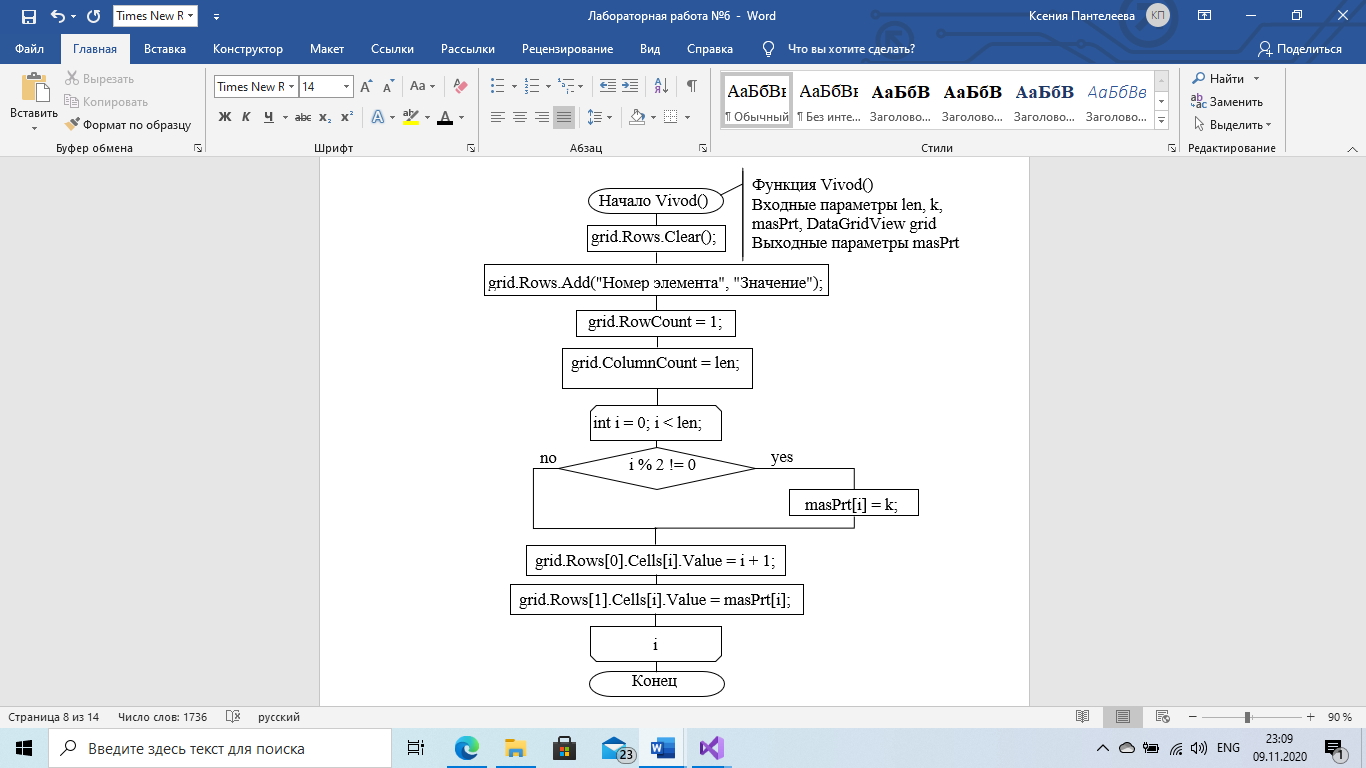

Разработаем блок-схему функции Vivod(int n, int k, DataGridView grid, params int[] masPrt) и представим на рисунке 3.

Рисунок 3 – Блок-схема функции Vivod()

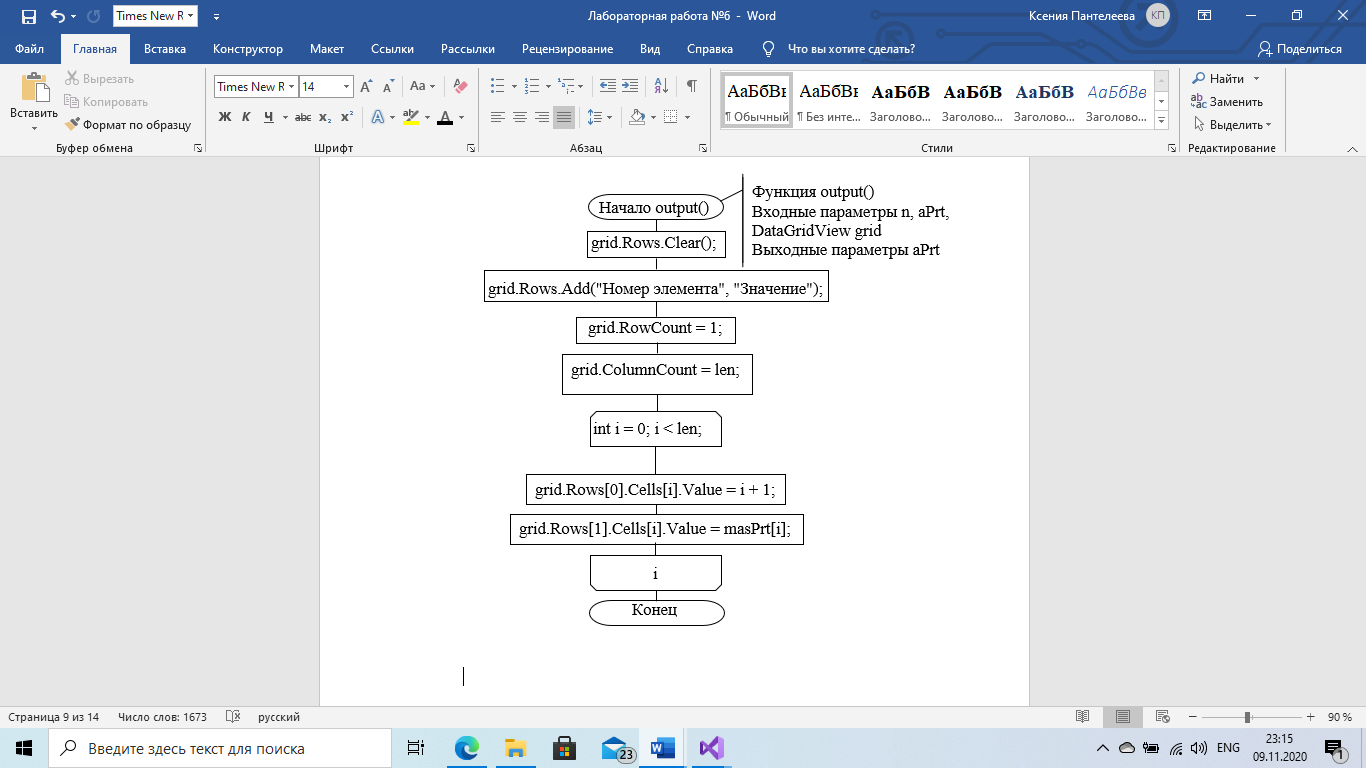

Разработаем блок-схему функции вывода массива в элемент управления dataGridView output(int n, DataGridView grid, params int[] aPrt) и представим на рисунке 4.

Рисунок 4 – Блок-схема функции output()

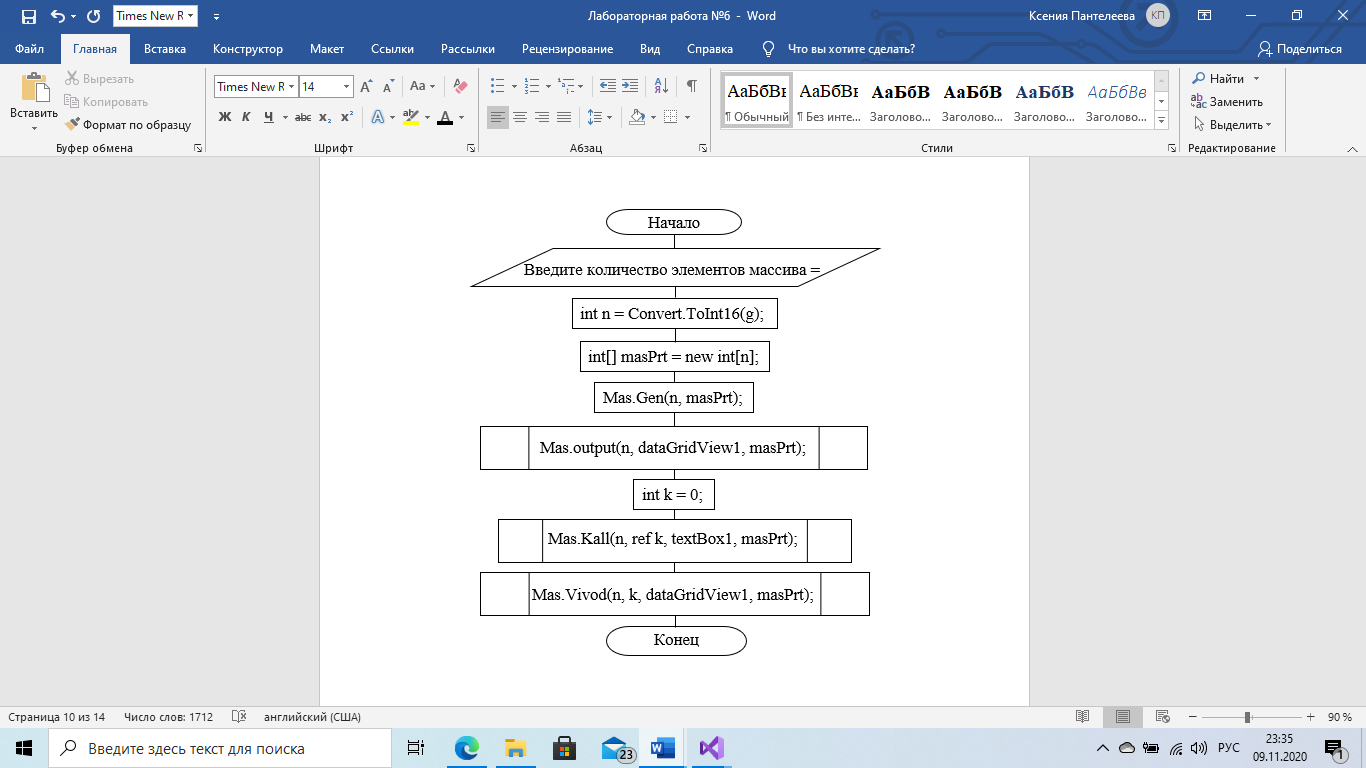

Разработаем блок-схему событийного метода и представим на рисунке 5.

Рисунок 5 – Блок-схема событийной функции

8 Код программы

Form1.cs

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows.Forms;

namespace Второй_курс

{

public partial class Form1 : Form

{

public Form1()

{

InitializeComponent();

}

private void button1_Click(object sender, EventArgs e)

{

Form2 f = new Form2();

this.Hide();

f.ShowDialog();

}

private void button2_Click(object sender, EventArgs e)

{

Form4 f = new Form4();

this.Hide();

f.ShowDialog();

}

private void button3_Click(object sender, EventArgs e)

{

Form6 f = new Form6();

this.Hide();

f.ShowDialog();

}

private void button4_Click(object sender, EventArgs e)

{

Form11 f = new Form11();

this.Hide();

f.ShowDialog();

}

private void button5_Click(object sender, EventArgs e)

{

Form27 f = new Form27();

this.Hide();

f.ShowDialog();

}

}

}

Form27.cs

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows.Forms;

using Microsoft.VisualBasic;

using ClassLibrary3;

namespace Второй_курс

{

public partial class Form27 : Form
