ния. По этой причине здесь ограничиваются определением характеристики погрешности, считая ее аддитивной во всем диапазоне изменения измеряемой величины. В качестве характеристики аддитивной погрешности ис-
пользуется наибольший по модулю толерантный предел из всех толерантных пределов, которые определены в соответствии с п. 3.3.4.1 части I ла-
бораторного практикума [1] для отклонений значений выходной (или входной) величины от той характеристики преобразования, которая будет получена в результате калибровки.
После того, как получены оценки коэффициентов аппроксимирующей дробно-линейной функции (11) или (16), вычисляются массивы значений систематических погрешностей:
- при калибровке “по мере”
|
|
|
|
~ |
|
~ |
|
|
|
|
|
|
|
|
|
a |
0 |
a |
R |
i |
|
|
|
|
|
|
||||||
i Ui |
|
|
~ 1 |
|
, |
|||||
|
|
|
||||||||
|
|
|
|
|
1 b1 Ri |
|
|
|||
- при калибровке “по образцовому прибору”
|
|
|
|
~ |
~ |
|
|
|
||
|
|
|
|
|
c |
0 |
c |
U |
i |
|
i Ri |
|
|
~ 1 |
|
|
|||||
|
|
|
||||||||
|
|
|
|
|
1 d1 |
Ui . |
||||
31
7. Требования по выполнению работы и составлению отчета о
лабораторной работе
Задания преподавателя и результаты, получаемые в ходе выполнения работы, должны фиксироваться в черновом протоколе с применением таблиц, форма которых установлена в разд. 5.2 – 5.4 настоящих методических указаний. В этом черновом протоколе должен быть приведен перечень использованных приборов в соответствии с требованиями, приведенными в Приложении 2 части 1 Лабораторного практикума [1].
При успешном завершении работы преподаватель подписывает черновой протокол выполненных экспериментов, который должен быть приложен к окончательному отчету.
Общие требования к содержанию и оформлению отчета о работе приводятся ниже на стр. 50, а также в приложениях 1 и 2 к части 1
лабораторного практикума [1].
Список литературы, рекомендуемой для подготовки к работе № 4
1. Измерительная информационная техника и технологии / Лабораторный практикум, часть 1 “Используемые приборы, сведения из теорети-
ческой метрологии, статистическая обработка результатов измерений” // Под ред. Г.Н.Солопченко. – СПб.: Изд-во СПбГПУ, 2014. – 91 C.
2.Левшина Е.С., Новицкий П.В. Электрические измерения физических величин.-Л.: Энергоатомиздат, 1983. – 320 C.
3.Гмурман В.Е. Теория вероятностей и математическая статистика. –
М.: Высшая школа, 1997. – 479 C.
4.Дрейпер Н., Смит Г. Прикладной регрессионный анализ, тт. 1, 2. – М.: Финансы и статистика, 1987.
32
Р А Б О Т А N 5
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ НА ПЕРЕМЕННОМ ТОКЕ
1. Цель работы
Овладение практическими навыками измерения параметров электрических цепей с помощью мостов переменного тока и электронных цифро-
вых измерительных приборов.
2. Объект исследования
Объектами исследования в работе являются две модификации мостов переменного тока: для измерения электрических параметров реальных конденсаторов и катушек индуктивности.
3.Программа работы
3.1.Измерение емкости и тангенса угла потерь конденсатора.
3.1.1. Измерение параметров конденсатора с помощью моста пере-
менного тока.
3.1.2.Определение характеристик погрешности измерений по п. 3.1.1.
3.1.3.Измерение параметров конденсатора с помощью цифрового измерителя LCR типа АМ-3002.
3.1.4.Определение характеристик погрешности измерений по п.3.1.3.
33
3.2. Измерение индуктивности и активного сопротивления катушки
индуктивности 3.2.1. Измерение параметров катушки индуктивности с помощью мо-
ста переменного тока.
3.2.2.Определение характеристик погрешности измерений по п. 3.2.1.
3.2.3.Измерение параметров катушки индуктивности с помощью цифрового измерителя АМ-3002 .
3.2.4.Определение характеристик погрешности измерений по п.3.2.3.
Примечания. Возможны два варианта выполнения измерений по п.п. 3.1, 3.2.
а) Измерения выполняются при пяти различных значениях сопротив-
ления R2 (рис. 5.1), но при одном значении частоты напряжения питания моста, заданного преподавателем.
б) Измерения выполняются при пяти различных значениях частоты напряжения питания моста, но при одном значении сопротивления R2
(рис. 5.1), заданного преподавателем.
4.Используемые приборы и оборудование
Влабораторной работе используются :
-генератор питания моста Г3-33,
-образцовый конденсатор СN , обладающий малыми потерями, его ем-
кость указана на крышке бокса, в котором он находится, погрешность воспроизведения емкости не превышает 1%,
-магазины сопротивления типа Р33 и КМС-6,
-электронно - лучевой осциллограф ОСУ-10А,
-измеритель LCR универсальный цифровой типа АМ-3002.
4.1. Магазин сопротивлений
Для регулирования и определения сопротивлений плеч моста в режиме равновесия, в работе используются магазины сопротивлений,
характеристики которых представлены в таблице 4.1.
34
|
|
|
|
|
|
|
|
Таблица 4.1 |
|
Характеристики магазинов сопротивления |
|
||||||
|
|
|
|
|
|
|
||
Тип |
Число |
Пределы |
Дискрет- |
Класс |
|
Допускаема |
||
|
декад |
воспроиз- |
ность вос- |
точности |
|
мощность |
||
|
|
ведения R |
произведе- |
|
|
на |
||
|
|
|
|
|
ния |
|
декаду |
|
|
|
|
|
Ом |
Ом |
% |
|
Вт |
|
|
|
|
|
|
|
|
|
Р 33 |
6 |
0 |
- |
100000 |
0.1 |
0.2 |
|
0.5 |
КМС 6 |
6 |
0 |
- |
100000 |
0.1 |
0.2 |
|
0.5 |
МСР 60М |
6 |
0 |
- |
10000 |
0.01 |
0.02 |
|
0.5 |
МСР 63 |
7 |
0 |
- |
100000 |
0.01 |
0.05 |
|
0.5 |
|
|
|
|
|
|
|
|
|
4.2. Измеритель LCR универсальный цифровой типа АМ-3002
Прибор выполняет измерения сопротивления, индуктивности, емко-

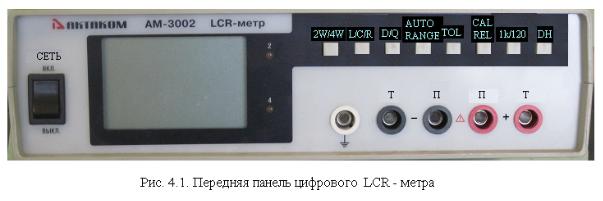

сти, тангенса угла активных потерь емкости на частотах 120 Гц и 1 кГц в последовательном и параллельном режимах соединения элементов схем замещения. Передняя панель прибора представлена на рис. 4.1.
Для выбора двухпроводного или четырехпроводного режимов измерения сопротивления служит кнопка 2W/4W. При четырехпроводном со-
единении сопротивление подключается к разъемам П (потенциальные) и Т (токовые). Цвет разъемов присоединения измеряемого резистора должен соответствовать цвету соединительных проводов.
При двухпроводном соединении измеряемое сопротивление подклю-
чается к разъемам П. Для измерения L или C соединительные провода присоединяются к разъемам П. Кнопка D/Q служит для индикации на дис-
плее тангенса угла потерь (D) или добротности (Q).
