В столбцах таблицы 2, 3, 4, 5, 8, записывать данные из перечисленных выше файлов данных, в столбец 6 записывать значения аппроксимирую-

i Ui Ui ,

- в столбец 9 записывать округленные в сторону увеличения до двух значащих цифр значения модулей максимальных погрешностей для каждого значения i

maxi max UHi Ui , UBi Ui .

Кроме того помимо таблицы в отчете следует представить:

- значения оценок ~ ~ ~ ~ коэффициентов функции, аппрокси- a0 ,a1,b0 ,b1

мирующей характеристику преобразования, и дисперсий погрешностей их определения,

преобразования,

~

- график полученной характеристики преобразования U f ( R),

средние значения Ui и крайние значения результатов измерений UHi и

UBi - по форме графика рис. 5.1,

16

- выводы по результатам сопоставления экспериментальных и рас-

четных значений коэффициентов с учетом среднеквадратических значений погрешностей этих коэффициентов

Данные, необходимые для построения графика по форме графика рис. 5.1, извлекаются из таблицы 5.1.

5.4.Выполнение п. 3.3. программы работы

Вотчете по настоящему пункту должен быть представлен график, представляющий состав абсолютных погрешностей преобразователя по форме графика рис. 5.2, на котором показать:

значения систематических погрешностей i , (жирные точки)

границы погрешностей i maxi , i maxi , (горизонтальные штрихи),

предельную абсолютную погрешность a , (две горизонтальные ли-

нии) значение которой необходимо округлить в сторону увеличения до двух значащих цифр.

Значение приведенной предельной погрешности.

5.5. Выполнение п. 3.4. программы работы

Подготовка к работе выполняется в соответствии с разд. 5.2.

По значениям Umin , Umax , полученным в разд. 5.2, преподаватель за-

дает значения Ui , i = 1,2, . . . , n , а также другие исходные данные в соот-

ветствии с разд. 5.2, при которых следует выполнять работу.

После этого на исполнение запускается программа LAB_4.BAT, ко-

торая вызывает программы LAB4_0.EXE, LAB4_1.EXE. Все действия следует выполнять по инструкциям, выводимым на дисплей.

Выполнение эксперимента аналогично тем указаниям, которые приведены в п. 5.3, с тем отличием, что в данном случае необходимо устанавливать заданные значения напряжения в диагонали путем регулирования значения сопротивления магазина М 60M, имитирующего выходное сопротивление потенциометрического датчика.

Данные, необходимые для выполнения отчета извлекаются из следующих файлов:

- в файле X_LAB_4.DAT содержатся значения Ui ,

17

- в файле Y_LAB_4.DAT содержатся значения в следующем порядке индекс метода 1 – "по мере", 2 – "по образцовому прибору", количество точек,

количество циклов,

установленные значения сопротивлений R(0), R1, R2, R3, R4,

массив средних арифметических значений приращения сопротивле-

ний Ri в i – х точках,

-в файле YL_LAB_4.DAT содержатся нижние граничные значения результатов измерения сопротивления в i – х точках RH ,

-в файле YH_LAB_4.DAT содержатся верхние граничные значения результатов измерения сопротивления в i – х точках RB ,

-в файле Z_LAB4.DAT содержатся среднеквадратические значения погрешности измерения сопротивления Rв i – х точках.

-в файле REZ_LAB4.DAT содержатся коэффициенты аппроксимирующей функции в следующем порядке:

количество коэффициентов числителя, количество коэффициентов знаменателя,

оценка коэффициента c0 ,

оценка коэффициента c1,

дисперсия погрешности оценки коэффициента c0 ,

дисперсия погрешности оценки коэффициента c1,

значение коэффициента d0 1,

оценка коэффициента d1,

дисперсия погрешности коэффициента d0 ,

дисперсия погрешности оценки коэффициента d1.

Порядок расположения данных в этих файлах сообщается на дисплее при завершении программы аппроксимации характеристики преобразова-

ния.

В отчете должны быть приведены:

Заданные преподавателем исходные данные, а также результаты измерений записанные в таблицу по форме таблицы 5.2.

В столбцах таблицы 2, 3, 4, 5, 8, записывать данные из перечисленных выше файлов данных, в столбец 6 записывать значения аппроксимирую-

18

i Ri Ri,

- в столбец 9 записывать округленные в сторону увеличения до двух значащих цифр значения модулей максимальных погрешностей для каждого значения i

Кроме того помимо таблицы в отчете следует представить:

- значения оценок ~ ~ ~ ~ коэффициентов функции, аппрокси- c0 , c1,d0 ,d1

мирующей характеристику преобразования, и дисперсий погрешностей их определения,

средние значения Ri и крайние значения результатов измерений RHiи

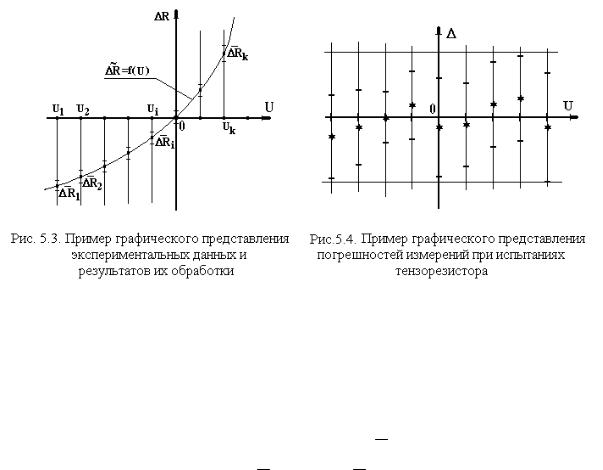

RBi - по форме графика рис. 5.3,

выводы по результатам сопоставления экспериментальных и расчетных значений коэффициентов с учетом среднеквадратических значений погрешностей этих коэффициентов.

Данные, необходимые для построения графика по форме графика

19

рис. 5.3, извлекаются из таблицы 5.2

5.6.Выполнение п. 3.5. программы работы

Вотчете по настоящему пункту должен быть представлен график, представляющий состав абсолютных погрешностей преобразователя по форме графика рис. 5.4, на котором показать:

значения систематических погрешностей i (жирные точки),

границы погрешностей i maxi , i maxi , (горизонтальные штрихи),

предельную абсолютную погрешность a , (две горизонтальные ли-

нии) значение которой необходимо округлить в сторону увеличения до двух значащих цифр.

Значение приведенной предельной погрешности.
