Министерство цифрового развития, связи и массовых коммуникаций

Поволжский государственный университет телекоммуникаций и информатики

Кафедра «Теоретических основ радиотехники и связи»

Сдана на проверку

«____»_________2021 г.

Допустить к защите

«____»_________2021 г.

Защищена с оценкой_____

«____»_________2021 г.

КУРСОВАЯ РАБОТА ПО ДИСЦИПЛИНЕ

«ОБЩАЯ ТЕОРИЯ СВЯЗИ»

Расчёт параметров системы передачи дискретных сообщений

Пояснительная записка

на 24 листах

№ зачётной книжки 19О623

Выполнил ____________________ ст. гр. ИКТп-91 Ядринцев С.М.

Руководитель ____________________ д.т.н., проф. каф. ТОРС Хабаров Е.О.

Самара, 2021

Рецензия

Оглавление

Рецензия 2

Задание на курсовую работу 3

1 Структурная схема системы передачи 4

2 Источник сообщений 6

3 Кодер источника 8

4 Кодер канала 11

5 Модулятор 13

6 Канал связи 17

7 Демодулятор 18

8 Декодер канала 20

9 Декодер источника 22

Выводы 23

Литература 24

Задание на курсовую работу

  1. Составить обобщённую структурную схему системы передачи дискретных сообщений, включающую в себя источник сообщения, кодер источника, кодер канала, модулятор, канал связи, демодулятор, декодер канала, декодер источника и получателя сообщения.

  2. Рассчитать параметры источника и сформировать передаваемое сообщение.

  3. Построить кодовое дерево, составить кодовую таблицу и рассчитать параметры заданного экономного кода. Сжать передаваемое сообщение в соответствии с полученной кодовой таблицей.

  4. Составить кодовую таблицу и рассчитать параметры заданного корректирующего кода. Закодировать сжатое сообщение в соответствии с кодовой таблицей корректирующего кода.

  5. Рассчитать параметры модулированного сигнала для заданного вида модуляции. Рассчитать и построить временные и спектральные диаграммы первичного и модулированного сигнала.

  6. Рассчитать параметры заданного канала связи. Найти среднее отношение сигнал-шум на выходе канала.

  7. Для заданного способа приёма изобразить структурную схему демодулятора и рассчитать её параметры. Найти среднюю вероятность ошибки на выходе демодулятора. Внести заданное число ошибок в заданные разряды кодированного сообщения.

  8. Составить таблицу синдромов и рассчитать среднюю вероятность ошибки декодирования. Пользуясь таблицей синдромов, исправить внесённые демодулятором ошибки и восстановить сжатое сообщение.

  9. Пользуясь кодовой таблицей экономного кода восстановить исходное сообщение по сжатому, полученному от декодера канала.

Номер варианта: т.к. номер зачётной книжки 19О623, то , ( ).

1 Структурная схема системы передачи

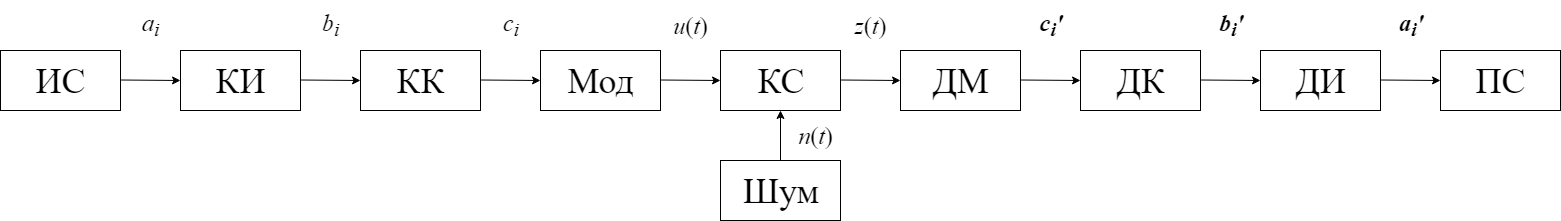

Составим обобщённую структурную схему (рисунок 1) системы передачи дискретных сообщений, включающую в себя источник сообщений, кодер источника, кодер канала, модулятор, канал связи, демодулятор, декодер канала, декодер источника и получателя сообщений. Дадим краткую характеристику каждого из блоков.

Рис. 1 – Структурная схема системы передачи

– передаваемое сообщение;

– кодовая комбинация на выходе кодера источника (сжатое сообщение);

– кодовая комбинация на входе модулятора (закодированное сообщение);

– сигнал, поступающий в канал связи (модулированный сигнал);

– сумма полезного сигнала и шума;

– оценка кодовых символов на приемной стороне;

– оценка сжатого сообщения;

– оценка передаваемого сообщения;

– шум.

Источник сообщения (ИС) – это дискретный источник, выдающий сообщение .

Сообщение, число возможных альтернатив (реализаций) которого является счётным (конечным), называют дискретным.

Кодер источника (КИ) – сжимает передаваемое сообщения с целью уменьшения избыточности.

Кодер канала (КК) – вносит в передаваемое сообщение избыточность, чтобы на приёмной стороне можно было исправить возникшие ошибки.

Модулятор (Мод) – устройство, преобразующее код в сигнал. Согласует передаваемое сообщение с каналом связи.

Канал связи (КС) – в широком смысле под каналом связи понимается совокупность средств, предназначенных для передачи сигнала.

Демодулятор (ДМ) – анализирует принятый сигнал и решает какой символ передавался в данный момент. Процедура демодуляции представляет собой преобразование сигналов, передаваемых по каналу связи, в последовательность кодовых символов.

Декодер канала (ДК) – использует внесённую кодером избыточность для исправления ошибок демодулятора.

Декодер источника (ДИ) – восстанавливает переданное сообщение и передает его получателю сообщения (ПС).

2 Источник сообщений

Источник сообщений на передающей стороне представляет собой дискретный источник без памяти с алфавитом из 16 символов. Вероятности выдачи каждого символа источником и скорость выдачи символов рассчитываются в соответствии с вариантом. Результаты свожу в таблицу 1.

Таблица 1. Вероятности символов источника

Номер

Символ

Вероятность

Рассчитанная

вероятность

0

а

0,217

1

б

0,011

2

в

0,057

3

г

0,0036

4

д

0,014

5

е

0,095

6

з

0,001

7

и

0,06

8

к

0,101

9

л

0,02

10

м

0,186

11

н

0,012

12

о

0,01

13

п

0,006

14

р

0,2

15

с

0,0064

Скорость выдачи символов источником:

.

  1. Энтропия

Энтропия характеризует источник в целом и является одним из основных понятий теории информации.

  1. Избыточность

Энтропия источника связана с понятием его избыточности. Избыточность характеризует относительное удлинение сообщения по сравнению с сообщением от источника без избыточности.

  1. Производительность

Это выражение определяет среднее количество информации, которое может выдавать источник в единицу времени.

Передаваемое сообщение:

ОМИБАКВРЕН

3 Кодер источника

Алгоритм кодирования источника выбирается по следующему правилу:

.

Если , то выбирается код Хаффмана, – код Шеннона-Фано.

В моем случае , код Шеннона-Фано.

Опишем алгоритм построения дерева Шеннона-Фано:

а) Все символы алфавита располагаем в порядке убывания их вероятностей.

б) Полученное множество делим на два подмножества с максимально близкими суммарными вероятностями символов.

в) Выбираем способ кодирования ветвей, то есть, в самом начале, при первом делении множества, выбираем, какой ветке будет соответствовать «0», а какой «1». В моем случае был сделан выбор, что «0» для левых ветвей и «1» для правых.

г) Каждое подмножество вновь делим на две части, до тех пор, пока в каждом из подмножеств не останется по одному символу.

Построение идёт от «корня» к «листьям». Коды считываются также от «корня» к «листьям».

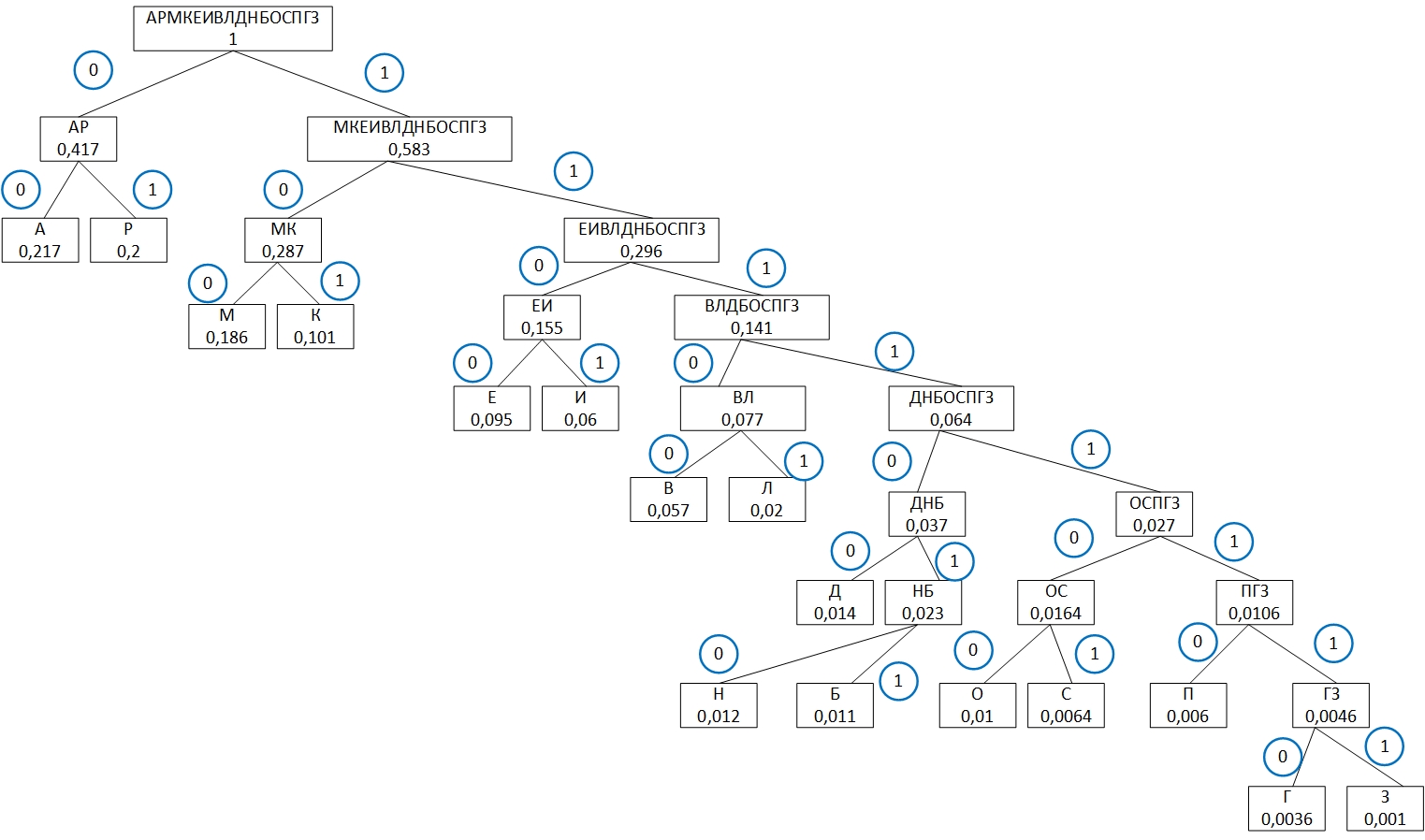

Построенное дерево Шеннона-Фано представлено на рисунке 2. Результаты кодирования свожу в таблицу 2.

Рис. 2 – Кодовое дерево Шеннона-Фано

Таблица 2. Кодовые комбинации для символов источника

Символ

Вероятность

Кодовая комбинация

Число разрядов

Число нулей

Число единиц

а

0,217

00

2

2

0

р

0,2

01

2

1

1

м

0,186

100

3

2

1

к

0,101

101

3

1

2

е

0,095

1100

4

2

2

и

0,06

1101

4

1

3

в

0,057

11100

5

2

3

л

0,02

11101

5

1

4

д

0,014

111100

6

2

4

н

0,012

1111010

7

2

5

б

0,011

1111011

7

1

6

о

0,01

1111100

7

2

5

с

0,0064

1111101

7

1

6

п

0,006

1111110

7

1

6

г

0,0036

11111110

8

1

7

з

0,001

11111111

8

0

8

Параметрами полученного экономного кода являются:

  1. Предел Шеннона для заданного источника, т.е. минимально возможное количество кодовых символов на один символ источника:

  1. Среднее число двоичных символов, приходящееся на один символ источника. Находится как математическое ожидание числа разрядов кодового слова:

  1. Средняя скорость выдачи двоичных символов на выходе кодера источника :

  1. Вероятность двоичных символов и . Их можно найти, поделив соответственно среднее число 0 и 1 в кодовом слове на среднее число разрядов кодового слова:

  1. Энтропия на выходе кодера источника:

  1. Избыточность на выходе кодера источника:

При сжатии передаваемого сообщения, каждый его символ заменяется соответствующей кодовой комбинацией из кодовой таблицы, результат записываю в одну строку без пробелов.

Передаваемое сообщение:

ОМИБАКВРЕН

Сжатое передаваемое сообщение:

11111001001101111101100101111000111001111010.
