Материал: Конструкторско-технологические системы. методические указания к лабораторным работам для студентов. Турецкий А.В., Ципина Н.В

8.На чертежах круглых печатных плат за ноль в прям о- угольной системе координат допускается принимать центр печатной платы.

9.Координатную сетку в полярной системе координат применяют для чертежа печатной платы с определенной последовательностью расположения повторяющихся печатных проводников с радиальной ориентацией; шаг координатной сетки задают по углу и диаметру и назначают в зависимости от расположения элементов печатной платы.

10.Если размеры и конфигурация рисунка печатной платы оговорены в технических требованиях чертежа, допускается элементы печатной платы изображать условно. При автоматическом и полуавтоматическом способе выполнения документации допускается отступление от масштаба по одной или обеим осям. Степень отклонения от масштаба определяется конструкцией воспроизводящих устройств.

11.При необходимости указать границы участка печатной платы, которые не допускается занимать проводниками, на чертеже следует применять штрихпунктирную утолщенную линию.

Рис. 5.4. Границы платы не занимаемая проводниками

12. Для простановки размеров, обозначений шероховатости поверхности, маркировки и т.п. допускается приводить на чертеже дополнительный вид, на котором рисунок печатной платы следует изображать частично. При этом над таким видом

26

должна помещаться соответствующая надпись, например: «Вид без проводников».

13.Круглые отверстия, имеющие зенковку, и круглые контактные площадки с круглыми отверстиями (в том числе и с зенковкой) следует изображать одной окружностью. Их форму

иразмеры следует определять на поле чертежа.

14.Изображение печатной платы с повторяющимися элементами допускается выполнять неполностью без ущерба для однозначности восприятия чертежа. При этом должна быть указана закономерность расположения таких элементов.

15.Проводники на чертеже должны изображаться одной линией, являющейся осью симметрии проводника, при этом на чертеже следует указывать численное значение ширины проводника. Проводники шириной более 2,5 мм могут изображаться двумя линиями, при этом, если они совпадают с линиями координатной сетки, численное значение ширины на чертеже не указывают.

16.Отдельные элементы рисунка печатной платы (проводники, экраны, изоляционные участки и т.п.) допускается выделять на чертеже штриховкой, зачернением, растрированием и т.п. без ущерба однозначности восприятия чертежа.

17.На изображении печатной платы допускается наносить надписи, знаки и т.п. которые могут отсутствовать на самих изделиях, о чем должна быть запись в технических требованиях чертежа.

18.В технических требованиях чертежа допускается давать пояснения о взаимодействии элементов, например: «Проводники образуют четыре короткозамкнутые 25-витковые обмотки с шагом расположения полувитка, равным 12 делениям, т.е. 43 градуса 12 минут».

19.На изображении печатной платы может частично отсутствовать информация об отдельных элементах печатной платы, при этом в технических требованиях чертежа должна быть ссылка на документацию, содержащую отсутствующую информацию.

27

20.При необходимости указания способа изготовления печатной платы его следует записывать первым пунктом технических требований чертежа. Остальные технические требования следует группировать и записывать в последовательности, соответствующей указаниям ГОСТ 2.316.

21.При автоматизированном и полуавтоматизированном способах выполнения чертежа печатной платы допускается в качестве второго и последующих листов использовать фотопленку в позитивном изображении с рисунком печатной платы; выполненном в масштабе 1:1. Размеры пленки определяются рисунком печатной платы. Этот лист чертежа выполняется без соблюдения требований ГОСТ 2.301 и ГОСТ 2.104 с указанием на поле, свободном от печатного рисунка, обозначения чертежа, порядкового номера листа и инвентарного номера подлинника. Прочие данные, необходимые для изготовления печатной платы следует помещать на первом листе чертежа.

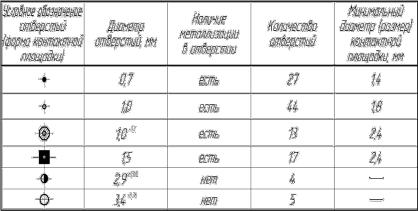

На поле чертежа располагают таблицу о параметрах отверстий (рис. 5.2).

Рис. 5.5. Таблица параметров отверстий

28

Пример записи технических требований на поле чертежа.

1.Плату изготовить комбинированным негативным (позитивным) методом (при необходимости);

2.Материал – заменитель: стеклотекстолит СТФ-2-35-1,5

ТУ16-503.161-83;

стеклотекстолит FR-4-1,5 Cu 35/35 myisola

3.Защитная маска XV-501 TSMS. Нанести на сторону А (при необходимости).

4* Размеры (размер) для справок.

5.Плата должна соответствовать ГОСТ 23752-79. Группа жесткости 1 (2-4).

6.Класс точности 1 (2-5) по ГОСТ 23751-86.

7.Шаг координатной сетки 0,5 (1,25; 1,27) мм.

8.Параметры отверстий см. таблицу.

9.Конфигурацию проводников выдерживать по чертежу с отклонением ± 1 мм. Допускается скругление углов контактных площадок и проводников.

10.Ключ базовой контактной площадки выполнять в виде ушки длиной 1-2 мм и направлять в свободную от проводников сторону.

11.Маркировать шрифтом 2,5–Пр.3 ГОСТ 26.020-80 (размер шрифта – в зависимости от размера платы)

а) обозначение (или последние 4-5 цифр обозначения) платы.

б) порядковый номер изменения чертежа, относящегося к изменению проводящего рисунка.

в) цифры, буквы, знаки.

В узких местах и местах стравливания допускается маркировать эмалью ЭП-572, черной, 02 ТУ6-10.1539-7 шрифтом 3-

Пр3 ГОСТ 26020-80.

12. Маркировать эмалью ЭП-572, черной, 02 шрифтом 3- Пр3.

29

а) заводской номер б) номера контактов … симметрично осям отвер-

стий.

в) … (другие данные)

13.Клеймить эмалью ЭП-572, черной, 02 клеймо ОТК.

14.Торцы платы металлизировать. В местах отсутствия металлизации покрыть токопроводящим клеем ЭТК ОСТ 4ГО.029.204 (при необходимости)

15.Площадь металлизации Fмет=… см2

16.Данные о сверлении отверстии отверстий, топологии слоев, защитной маске, трафарете лудящей пасты находятся в файлах. РАБВ.758791.023 DRL, TOP, BOT, T8M MST, T8M MSB, T7M и др. (при автоматизированном способе изготовления чертежа).

17.Остальные технические требования по ОСТ 4ГО.070.014.

ПРИМЕЧАНИЕ. Могут быть и другие, специфичные для данной платы технические требования.

3.4 Лабораторное задание

После получения платы необходимо создать ее 3D модель. Затем плату надо добавить в 3D сборку всей конструкции. После окончательной отработки сборки необходимо создать комплект конструкторской документации.

На рис. 5.6 представлен внешний вид чертежа печатной платы, на 5.7 сборочного чертежа платы, чертежа корпуса на рис. 5.8, чертежа крышки на рис. 5.9, сборочного чертежа изделия на рис. 5.10.

30
