ся соответствующим буквеннно-цифровым обозначением на слое шелкографии.
Все компоненты в соответствии со схемой соединяются связями.
После перевода всей схемы в сеть посадочных мест производят расстановку компонентов. При этом некоторые компоненты в соотвествии с конструкцией ставят на плату в определенных местах, остальные по собственному усмотрению.
После расстановки компонентов осуществляют трассировку. Для перехода с одного слоя на другой используют металлизированные отверстия. На рис. 4.1 представлен пример трассированной печатной платы.

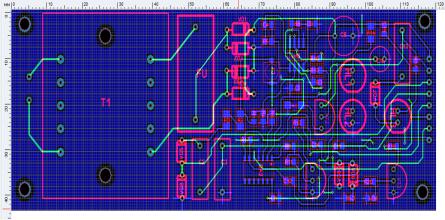

Рис. 4.1. Пример трассированной платы
С помощью операций вывода на печать получают разные изображения слоев платы (фольга с одной и другой стороны, слой шелкографии и сверления). На рис. 4.2 представлены рисунки для фотошаблона слоев платы.
21
а)
б)
в)
г)

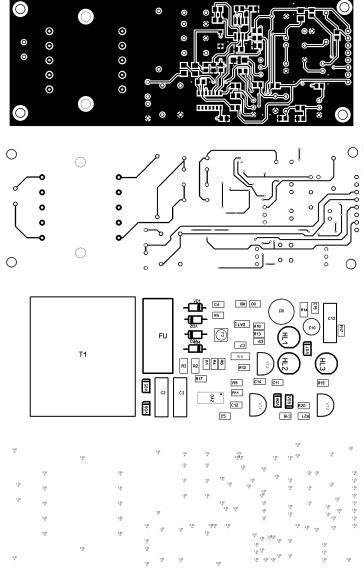

Рис. 4.2. Рисунки для фотошаблона слоев платы а) –слой 1; б)- слой 2; в)-слой шелкографии; в) слой сверления
22
3.5Контрольные вопросы.
1.Каким образом создаются посадочные места?
2.Каким образом расставляются компоненты на плате?
3.Каковы основные правила трассировки плат?
4.Каким образом формируются слои для фотошаблонов?
5.Какую функцию выполняют тепловые зазоры на плате?
ЛАБОРАТОРНАЯ РАБОТА № 5 ОФОРМЛЕНИЕ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
5.1. Цель работы
Приобретение навыков по разработке конструкторской документации.
5.2. Содержание работы
Основным содержанием работы является освоение основных приемов при оформлении конструкторской документации.
Процесс выполнения работы ориентирован на приобретение студентами навыков по работе в системе КОМПАС 3D. Обучение при выполнении работы осуществляется в процессе выполнения лабораторных заданий. Контроль усвоения полученных студентами знаний и навыков производится при защите полученных результатов.
5.3. Краткие теоретические сведения
Правила оформления чертежей печатных плат. (ГОСТ 2.417-91). Эти правила распространяются на печатные платы и гибкие печатные кабели для всех отраслей промышленности при автоматизированном, полуавтоматизированном и ручном способе выполнения документации (чертежи микросхем и микросборок имеют свои особенности).
23
1. Чертеж печатной платы следует выполнять линиями, толщина которых должна удовлетворять требованиям микрофильма и определяться способом выполнения чертежа и конструкцией печатной платы.
2. На чертеже печатной платы размеры должны указываться одним из следующих способов:
–в соответствии с требованиями ГОСТ 2.307-68 (выносные и размерные линии);
–нанесением координатной сетки в прямоугольной системе координат (рис. 5.1);

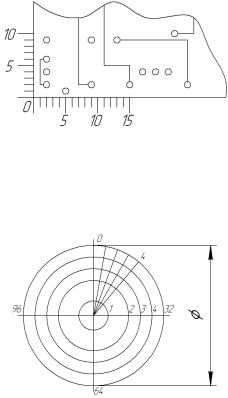

Рис. 5.1. Пример нанесения сетки в прямоугольной системе координат
– нанесением координатной сетки в полярной системе координат (рис. 5.2)
Рис. 5.2. Пример нанесения координатной сетки в полярной системе координат
24
–комбинированным способом при помощи размерных и выносных линий и координатной сетки в прямоугольной или полярной системе координат.
3. При задании размеров нанесением координатной сетки линии сетки должны нумероваться. Шаг нумерации определяется конструктивно с учетом насыщенности и масштаба изображения.
4. Допускается выделять на чертеже отдельные линии координатной сетки, чередующиеся через определенный интервал, либо их не наносить, при этом на чертеже следует помещать указания типа «Линии координатной сетки нанесены через одну».
5. Координатную сетку в зависимости от способа выполнения документации следует наносить либо на всё поле чертежа, либо на изображаемую поверхность печатной платы, либо на часть поверхности печатной платы, либо рисками по периметру контура печатной платы. При этом риски наносятся либо по контуру, либо на некотором расстоянии от контура печатной платы.
6. Шаг координатной сетки в прямоугольной системе координат – по ГОСТ10317-79.
7. За ноль в прямоугольной системе координат на главном виде печатной платы следует принимать:
–центр крайнего левого нижнего отверстия, находящегося на поле платы, в том числе и технологического.
–левый нижний угол печатной платы.
–левую нижнюю точку, образованную линиями построения (рис. 5.3).
Рис. 5.3. Пример нахождения начала координат платы
