На рисунке 4 приведена конструкция выключателя АП 50. Токоведущие детали смонтированы на изоляционном основании 1 из пластмассы и заключены в пластмассовом корпусе 2, на внутренней поверхности которого выпрессованы выступы, выполняющие роль перегородок между полюсами. В автомате имеется механизм свободного расцепления, который обеспечивает мгновенное размыкание контактов с постоянной скоростью, не зависящей от скорости движения кнопки отключения. Наличие этого механизма обуславливает автоматическое отключение электрической цепи при перегрузках и коротких замыканиях независимо от положения кнопок управления. Коммутационное положение контактов определяется по положению кнопки включения: кнопка утоплена – контакты включены, кнопка выходит из крышки – контакты разомкнуты.

2

3

1

11

4

12

10

5

9

7

8

6

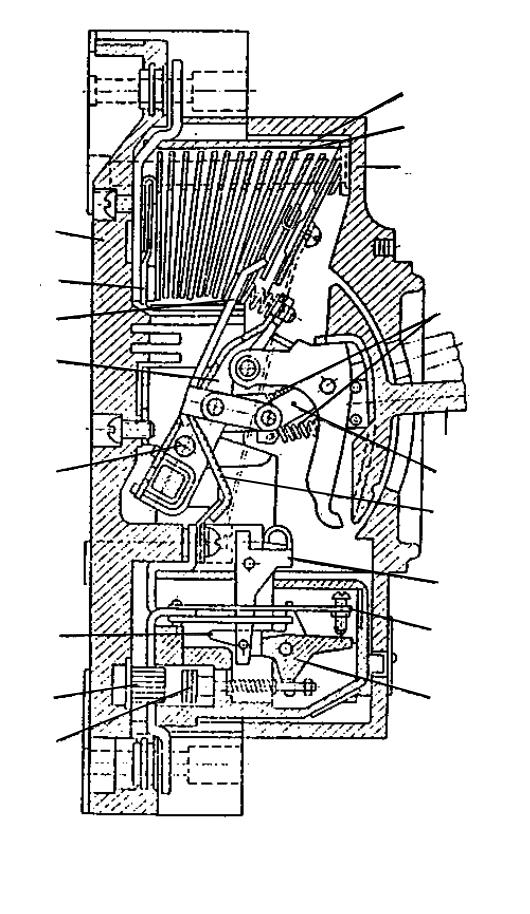

Рисунок 4 - Автоматический выключатель

6

Тепловые расцепители 10 срабатывают с выдержкой времени, находящейся в обратной зависимости от тока. Электромагнитные расцепители 7 срабатывают без выдержки времени при токах, превышающих значение тока уставки. Подвижный контакт 4 соединен гибким проводом 5 с тепловым расцепителем 10, который в свою очередь электрически связан с одним концом катушки электромагнитного расцепителя 7. Второй конец этой катушки соединен с выводом автомата.

Держатели подвижных контактов монтируются на общей изолированной траверсе 9, которая механически связана с механизмом свободного расцепления и оперативными кнопками «Включено», «Отключено». При нажатии кнопки «Включено» траверса 9 поворачивается, и подвижные контакты 4 входят в соприкосновение с неподвижными контактами 3. Контакты выключателя пальчикового типа (с одним разрывом на фазу) заключены в дугогасительную камеру 11. В камере установлены поперечные стальные пластины деионной решетки. При возникновении в какой-либо фазе перегрузки или короткого замыкания срабатывают тепловой или электромагнитный расцепители, соответствующие полюсу, и поворачивают общую для всех полюсов отключающую рейку 8. При этом механизм свободного расцепления срабатывает, и все полюсы размыкаются одновременно.

Для регулировки тока уставки в пределах, указанных на шкале теплового расцепителя, на механизме свободного расцепления имеется рычаг. Максимальный расцепитель для увеличения его тока срабатывания снабжен указателем 6, позволяющим за счет сжатия пружины расцепителя увеличить его ток срабатывания до 40 %.

На выключателе АП 50 может быть установлен также расцепитель минимального напряжения. Он состоит из катушки напряжения, магнитопровода и механических звеньев привода, соединяющих якорь расцепителя с рейкой механизма свободного расцепления. Расцепитель минимального напряжения не допускает включения автоматического выключателя при напряжении сети меньше 80 % номинального и отключает выключатель при снижении напряжения ниже 50 % номинального.

Автоматические выключатели серии А 3100 (установочные автоматы) выполняются на токи 50, 100, 200 и 600 А и напряжение 220 В постоянного тока, 380 и 500 В переменного тока частотой 50 и 60 Гц, а также на токи до 160 А для повышенной частоты 400 и 2400 Гц и напряжение 400 и 500 В соответственно. Выключатели выпускаются двух- и трехполюсные (на 50 А также однополюсные) с тепловыми, электромагнитными (максимальными) и комбинированными расцепителями. Отключающая способность достигает 50 кА.

Автоматический выключатель серии А 3100 показан на рисунке 5. Он смонтирован на основании 1. Кожух 2 закрывает все токоведущие части. Контактная система одноступенчатая и состоит из неподвижных 3 и подвижных 4 контактов. Контакты с напайками из металлокерамики на основе серебра. Контакты не свариваются и устойчиво работают без ухода.

7

Гибкие соединения 6 соединяют подвижные контакты с шинами токовых расцепителей – максимального 16 и теплового 18. Держатели подвижных контактов соединены общим стальным изолированным валиком 13 или изолиро-

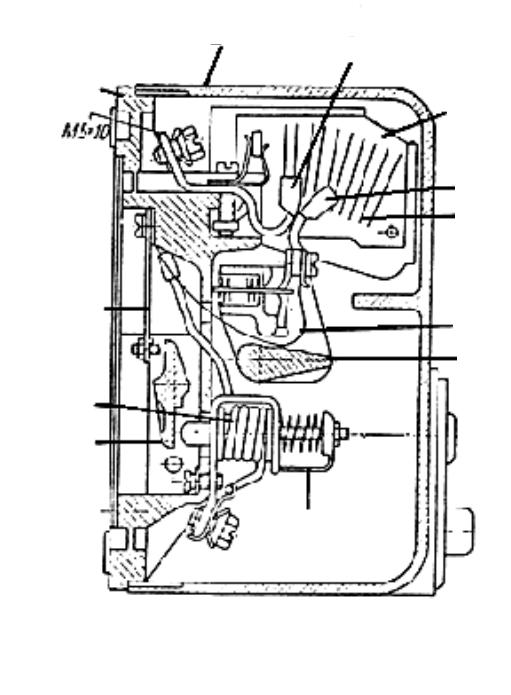

Рисунок 5 – Автоматический выключатель

8

ванной траверсой и посредством расцепляющего устройства 9 связаны с рукояткой 5. Камера 10 с дугогасительной деионной решеткой 11 обеспечивает надежное гашение дуги.

Автоматические выключатели серии А 3700 выполняются четырех габаритов: 40, 80 и 160 А (один габарит); 250, 400 и 630 А на 660 В переменного тока частотой 50 и 60 Гц и 440 В постоянного тока. По роду защиты могут быть токоограничивающими, с выдержкой времени и неавтоматические.

Выключатель серии А 3700 показан на рисунке 6. Он смонтирован в изоляционной оболочке, состоящей из корпуса 1 и крышки 5. Ребра в корпусе и крышка отделяют полюсы друг от друга. Токопроводы 2 закрыты от соприкосновения обслуживающего персонала.

Контактная система состоит из подвижных контактов 6, укрепленных на изоляционной оси 13, связанной с расцепляющим устройством, и неподвижных контактов 14 токоограничивающего или компенсационного устройства, собираемых из унифицированных деталей.

Гашение дуги осуществляется в камере дугогасительной деионной решеткой 4. Над камерой установлена пламегасительная решетка 3.

Расцепляющее устройство обеспечивает моментное замыкание и размыкание контактов. Расцепители максимального тока – полупроводниковые, изготовляются в виде отдельного блока 8. Они позволяют при помощи рукояток 9 регулировать ток расцепителя, уставку по току в зоне короткого замыкания, время отключения для выключателей с выдержкой времени или время отключения при перегрузках. Полупроводниковый расцепитель воздействует на расцепляющее устройство через независимый расцепитель (катушку с сердечником 11, якорь 12).

При переменном токе измерительным элементом для полупроводникового расцепителя являются трансформаторы тока 10, а при постоянном токе – магнитные датчики, устанавливаемые в каждом полюсе.

Привод выключателя ручной – осуществляется рукояткой 7, двигательный – устанавливается на крышке и воздействует на выключатель через рукоятку.

Автоматический выключатель серии АЕ 2000 – выключатель с непосредственным ручным управлением, предназначенный для оперативного включения и отключения электрических цепей с частотой до 30 включений в час, для защиты этих цепей от перегрузок и токов к.з., для зашиты, пуска и останова асинхронных двигателей с короткозамкнутым ротором.

Выключатели серии АЕ 2000 применяются во всех отраслях промышленности и сельского хозяйства, они рассчитаны для установки в электрических цепях переменного тока частотой 50 или 60 Гц, напряжением до 660 В. Номинальный ток выключателей 10, 25, 63, 100 А. Они выпускаются с электромагнитными и тепловыми расцепителями. Электромагнитный расцепитель представляет собой электромагнит, воздействующий на расцепляющее устройство выключателя при токах к.з. Если ток в его катушке превышает определенное, заранее установленное значение, то электромагнитный расцепитель срабатывает практически мгновенно.

9

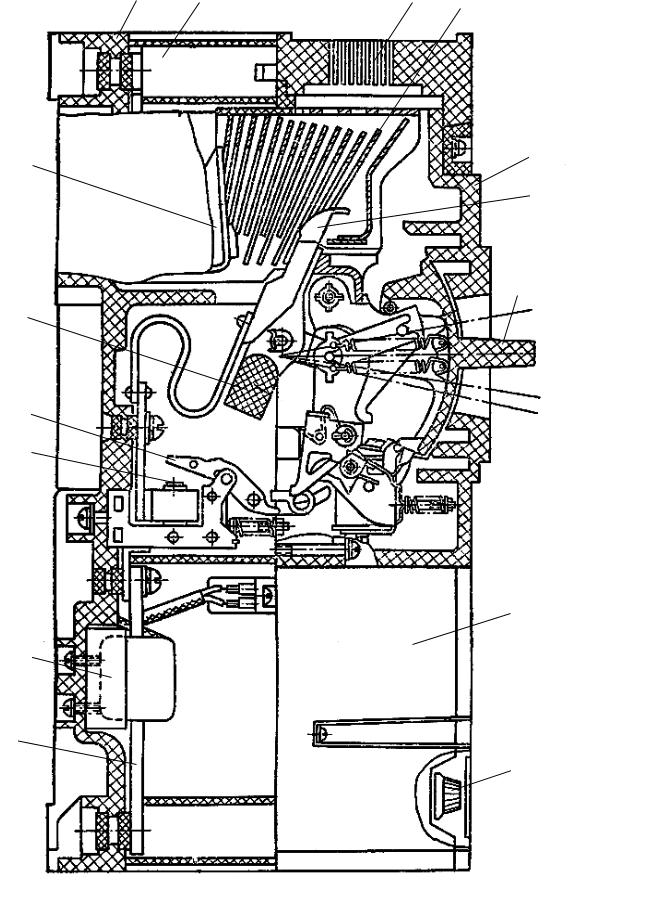

Рисунок 6 – Автоматический выключатель серии А 3700

10
