Материал: Инженерные системы и сооружения

Таблица 2

Технико-экономические показатели проведения ремонта сети

ПОЛИЭТИЛЕНОВАЯ ТРУБА (вариант №2)

41

Научный журнал

Таблица 3

Технико-экономические показатели проведения ремонта сети

Комбинированный вариант реконструкции (вариант №3)

42

Гидравлический и технико-экономический расчеты вариантов проектирования ремонта

Авторы статьи исходили из того, что любое вмешательство в работу действующей водопроводной сети населённого пункта в период реновации (восстановления) участков сети должно сопровождаться проведением гидравлических расчётов системы подачи и распределения воды. Цель расчёта состоит в определении диапазона возможных изменений гидравлических показателей на реконструированных участках сети (например, величин расхода, скорости, изменения потоко-распределения и т.д.), а также в её узлах (например, свободного напора) с учётом совместной работы сети, насосных станций и регулирующих емкостей. По результатам гидравлических расчетов были определены требуемый максимальный суточный расход воды для населенного пункта Q = 1088,42 л/с и требуемый напор насосов Н = 42,9 м. В качестве метода увязки кольцевой водопроводной сети использовался стандартный метод Лобачева-Кросса, а в качестве принадлежностей для выполнения гидравлического расчета фрагментарно использовалась стандартная автоматизированная диалоговая компьютерная программа совместной работы

43

Научный журнал

водопроводных сетей, насосных станций и напорно-регулирующих емкостей ВНИИ ВОДГЕО [1, 2].

При проведении расчетов основной задачей являлось максимальное использование теоретических и практических наработок, полученных при выполнении настоящей диссертационной работы, в частности, зависимостей для определения коэффициента удельного сопротивление «А» для всех исследуемых типов защитных покрытий трубопроводов.

Капитальные затраты определялись как стоимость реконструкции водопроводной сети по четырем вариантам (см. таблицы 1 - 3), а расчет экономических показателей работы насосной станции производился следующим образом.

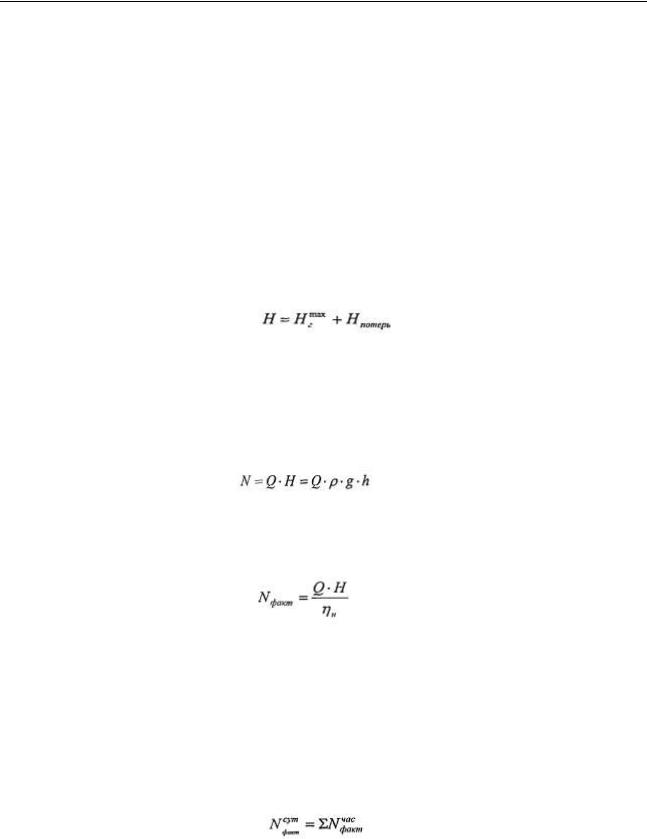

После насосной станции второго подъема вода равномерно распределятся по двум водоводам диаметром 800мм, т.е. на каждый водовод поступает расход Q = 550 л/с. Длина водоводов согласно проекту принята равной L = 1870 м. Требуемый напор вычисляется по

Потребляемая мощность в течение часа определяется из следующего выражения:

Значение фактической мощности определяется по формуле

где Q - расход, м3/с;

Н — расчетный напор, м; р - плотность перекачиваемой жидкости, кг/мЗ;

- КПД насоса,

g - ускорение свободного падения, 9,8 м/с2.

Для подачи воды применяются насосные установки с изменяемой частотой вращения рабочего колеса. Для получения фактической потребляемой мощности насосной станции в течение суток максимального водопотребления необходимо просуммировать потребляемые мощности насосной установки каждого часа суток.

По результатам анализа полученных расчетных данных составлена сводная табл. 4 экономической эффективности различных методов реконструкции водоводов и водопроводной сети.

Таблица 4

44

Инженерные системы и сооружения Выпуск №1(22), 2016

Сводная таблица показателей экономической эффективности

Выводы

1.На основе полученных гидравлических зависимостей и использования стандартной методики технико-экономического расчета произведена оценка эффективности трех альтернативных вариантов проведения ремонтно-восстановительных работ с использованием бестраншейных технологий на образцовом объектегородской водопроводной сети населенного пункта путем нанесения внутренних защитных цементно-песчаных покрытий, протягивания полиэтиленовых труб, наложения защитных покрытий в виде полимерного рукава, а также использования комбинированного варианта реновации отдельных участков.

2.Предпочтительным (наиболее дешевым) вариантом реновации водопроводных сетей на основании расчетов приведенных годовых затрат является использование в качестве ремонтного материала полимерных рукавов, характеризующихся наименьшими удельными гидравлическими сопротивлениями, и требующими меньших капитальных затрат при реновации сетей.

Библиографический список

1.Гальперин Г.М., Зайко В.А., Поспелова М.М., Сомов М.А., Абрамов Н.Н., Болот-

ников В.А. / Применение ЭВМ для расчёта систем подачи и распределения воды // МИСИ.- 1986.-98 с.

2.Сомов М.А. / Водопроводные системы и сооружения // Стройиздат. - 1988. -398 с.

3.Примин О.Г., Орлов В.А. /Оценка и прогноз технического состояния трубопроводов // ВиСТ.- 2006.-№ 1.- с. 25-28

4.Яковлев C.B., Воронов Ю.В. /Водоотведение и очистка сточных вод // АСВ.-2004.-

702 с.

5.Калицун В.И. / Водоотводящие системы и сооружения // Стройиздат. - 1987.- с. 345

6.«Правила и нормы технической эксплуатации жилого фонда» // Издание Госстроя РФ.- 2003.

7.Ведомственный руководящий документ (ВРД) 39-1.10-004-99 «Методические рекомендации по количественной оценке состояния магистральных газопроводов с коррозионными дефектами, их ранжирования по степени опасности и определению остаточного ресурса» // ОАО «ГАЗПРОМ».- 2000.-51 с.
