торого катет равен 100 м, и на местности откладывают эту гипотенузу. Она может быть определена по формуле

D = d sec v,

где D – гипотенуза; d = 100 м, a v – угол наклона.

Начало и конец каждого пикета отмечают на местности деревянными колышками с ровно спиленными головками; их забивают вровень с поверхностью земли, предварительно сняв растительный покров. На расстоянии 20–25 см от них (по ходу нивелирования) прочно забивают в землю более длинные колышки – сторожки, которые должны быть видны издалека. На выступающей над поверхностью земли части сторожка пишут порядковый номер пикета, показывающий расстояние до него от начала трассы. Например, ПК 64 (или ПК 6/4) означает, что пикет имеет номер 64 и что от начала пройдено 6400 м. Кроме того, внутри каждого пикета колышками, забитыми вровень с землей, и сторожками отмечают все переломы (изменения в высотном отношении) местности, урезы воды в реках, озерах, болотах, начало и конец круговой кривой и другое. Такие точки называют плюсовыми.

На сторожках у плюсовых точек пишут номер предшествующего (заднего по ходу) пикета и расстояние от него до данной плюсовой точки в целых метрах, например ПК 27+39. Это значит, что плюсовая точка находится между 27-м и 28-м пикетами на расстоянии 39 м от 27-го пикета.

Если пикетаж по трассе разбивают одновременно с обоих ее концов, то в месте встречи расстояние между конечными пикетными точками может оказаться меньше 100 м; такой отрезок называется рубленым пикетом.

Закрепление трассы на местности. При изысканиях лесо-

возных дорог на местности по оси трассы, кроме пикетов и плюсовых точек, устанавливают через каждые 2 км (по возможности на возвышенных участках) вехи высотой 6–7 м. По две таких же вехи (образовывая створ) ставят на обоих берегах при переходе через большие реки.

Особыми столбами отмечают на местности углы поворота трассы.

При окончательных изысканиях в вершинах углов поворота трассы забивают в землю колышки длиной 30–40 см и диаметром

25

5–7 см с гвоздем в торце, над которым центрируют теодолит при измерении угла. После этого определяют биссектрису этого угла (в обе стороны от его вершины). На продолжении биссектрисы вне угла и внутри него ставят деревянные столбы длиной около двух метров и диаметром 15–20 см, оставляя над поверхностью примерно 0,7 м столба. Для большей устойчивости в нижнюю часть столба врубают крестовину (якорь). Эти столбы ставят за границей предполагаемых земляных работ. Расстояние от каждого столба до вершины угла определяют с точностью до сантиметра. Верхнюю часть таких столбов делают конусной, а в 20– 25 см от верха его – вырез, обращенный в сторону вершины угла. На столбе, стоящем вне угла, краской надписывают сокращенное наименование организации, проводившей изыскания, год установки столба, пикет угла поворота, величину угла, правый или левый угол и другие подробности. На столбах, стоящих по обе стороны от вершины угла поворота, указывают только пикет угла поворота и его номер.

При предварительных изысканиях для закрепления на местности угла поворота трассы на биссектрисе вне угла и внутри него на расстоянии одного метра от его вершины ставят столбы длиной 1,2-1,5 м, оставляя над поверхностью земли 0,7 м столба. Верхний конец этих столбов затесывают и наносят на них надпись так же, как на аналогичных столбах при окончательных изысканиях.

И, наконец, для закрепления трасс лесовозных дорог на них устанавливают постоянные или временные реперы.

Камеральная обработка результатов журнала геометрического нивелирования и пикетажного журнала, а также построение продольного и поперечного профилей трассы дороги представлены в методических указаниях к выполнению лабораторных работ.

26

Тема 6 ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ ОТВОДЕ ЛЕСОСЕК (12 часов)

Задание: получить практические навыки по отводу лесосек и разбивке их на делянки, составлению полевого абриса на лесосеку.

Лесосека – участок леса, ограниченный визирами, лесосечными знаками или естественными рубежами, отведенный для рубок главного или промежуточного пользования. Она может иметь различную конфигурацию и размеры, которые устанавливаются в зависимости от группы леса, режима лесопользования, растительных условий и преобладающих пород леса. Ширина лесосек может быть 100–1000 м, а длина до 2000 м. Отвод лесосек лесхозы производят, как правило, в весенне-осенний период за два года до начала рубок главного пользования и за год – до рубок ухода. Для рациональной организации лесозаготовительных работ лесосеки разбивают на делянки; на делянке работает одна комплексная заготовительная бригада. Ширину делянки принимают равной половине ширины лесосеки, а длину – 200–300 м.

Отводу лесосек в натуре предшествует составление плана отвода (рисунок 9) по материалам таксационных описаний и картографических документов. Лесосеки, по возможности, устраивают прямоугольной формы. Углы лесосек (делянок) отмечают установкой деревянных столбов, высотой 130 см, диаметром 16 см. Закапывают их на глубину 70 см. Щека с надписью направляется в сторону участка, гребень столба – к середине участка. На столбах указывают номер квартала – номер выдела, мероприятие – год, площадь в гектарах. Если в одной точке сходятся углы нескольких смежных лесосек в пределах одного квартала, то устанавливают один столб с соответствующим числом щек (окон), на которых делают соответствующие надписи. Лесосеки строго учитываются. На каждую лесосеку составляют полевой абрис, на котором указывают: привязку к квартальной сети; румбы и длину линий границ; расположение внутренних визиров и границ таксационных участков; выделенные внутри лесосеки не эксплуатационные площади; расположение семенных участков, молодняка и подроста; характер участков, граничащих с лесосе-

27

кой. По материалам абриса составляют чертежи лесосек, которые хранятся в лесничестве и лесхозе.

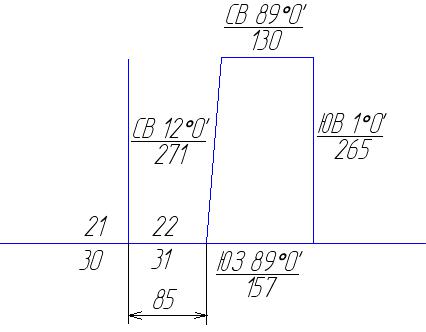

Рисунок 9 – План лесосеки

Отвод и таксация лесосек контролируются как в процессе работ, так и после их окончания. Проверяют правильность измерения длин линий, углов, площадей, объемы лесосечного фонда и их соответствие установленному размеру лесопользования. Контролируют также и правильность установки лесоустроительных знаков.

Измерение углов границ лесосеки производится с помощью теодолита или буссоли, а промер линий – дальномером или мерной лентой. Ошибки при измерении углов не должны превышать 30', а при измерении длин линии – 1:300.

Отвод лесосек студентами производится с помощью штативной буссоли.

28

Тема 7 КАМЕРАЛЬНАЯ ОБРАБОТКА ПОЛЕВОГО МАТЕРИАЛА И ОФОРМЛЕНИЕ ОТЧЕТА

ПО ГЕОДЕЗИЧЕСКОЙ ПРАКТИКЕ (12 часов)

Задание: закрепить ранее полученные знания по камеральной обработке полевого материала, научиться оформлять отчет.

Обработка полевого материала начинается с составления ведомостей координат теодолитных ходов. Далее строят координатную сетку на чертежной бумаге и составляют ситуационный план местности в заданном масштабе.

Математическая обработка теодолитного хода представлена в лекционном материале. Все бланки, ведомости были представлены в лекционном материале, а также разбираются на лабораторных занятиях.

Учебная практика заканчивается оформлением отчета, который составляется каждой бригадой. Он включает в себя полевые и камеральные документы, оформляемые в процессе выполнения работ (составление журналов замкнутого и диагонального теодолитных ходов, составление схемы теодолитного хода, заполнение журнала длин линий, составление ведомостей вычисления координат для замкнутого и диагонального теодолитных ходов, составление абриса, вычисления площадей, экспликация площадей, составление планшета в масштабе 1:1000).

Все материалы подшиваются в папку в такой последовательности: полевой журнал теодолитной съемки (замкнутый и диагональный ход), журнал измерения длин линий, ведомость вычисления координат (замкнутый и диагональный ходы), ведомость вычисления площадей аналитическим методом, экспликация площадей, абрис теодолитной съемки, журнал буссольной съемки, планшет. Все документы нумеруются, отчет дополняется страничкой «Содержание».

Образец оформления титульного листа приводится в приложении А. Отчет сдается на проверку руководителю практики. После проверки руководитель принимает зачет.
