Материал: Геодезия (110

Теодолит переносят в точку Е, откладывают угол β и устанавливают веху в произвольной точке F. Определив лентой расстояния DB, DE и ЕА, из подобия треугольников АЕС и ADB вычисляют EC = BD × AE/AD. Это расстояние откладывают по направлению EF, в точке С устанавливают веху и по направлению АС делают просеку на точку В.

При измерении длин линий измерения проводят в двух направлениях (в прямом и обратном). Также вычисляют и относительную невязку (fотн):

fотн= (dпрямо – dобратно)/dсредняя

На твердой местности fотн не должна превышать 1/2000, а в неблагоприятных условиях – 1/1000.

20

Тема 4 СЪЕМКА ВНУТРЕННЕЙ СИТУАЦИИ (12 часов)

Задание: закрепить на практике знания по существующим способам съемки внутренней ситуации, научиться вести абрис и журнал измерений, проводить камеральные обработки результатов съемки.

Съемку характерных подробностей ситуации осуществляют в зависимости от конкретных условий местности и используемых приборов одним из следующих способов: прямоугольных координат; полярным; линейных и угловых засечек; обходов и створов.

При съемке способом прямоугольных координат положение каждой ситуационной точки местности определяется абсциссой X (расстоянием от ближайшей предшествующей точки съемочного обоснования по стороне теодолитного ходa или расстоянием от начала трассы) и ординатой Y (расстоянием от соответствующей стороны теодолитного хода до заданной точки местности) (рисунок 5, а). Определение ординат Y осуществляют обычно с помощью эккера и рулетки. Полярный способ применяют преимущественно в открытой местности, при этом положение каждой ситуационной точки местности определяется углом β, измеряемым от соответствующей стороны теодолитного хода, и расстоянием S, измеряемым от соответствующей точки съемочного обоснования (рисунок 5, б). Съемку характерных точек местности способом полярных координат осуществляют с помощью теодолита, при этом расстояния S обычно измеряют нитяным дальномером.

Рисунок 5 – Схема теодолитной съемки способом координат а – прямоугольных; б – полярных

21

Способ прямых угловых засечек применяют главным образом в открытой местности, там, где не представляется возможным производить непосредственное измерение расстояний до интересуемых точек местности. Положение каждой снимаемой точки определяется измерением двух углов β1 и β2, примыкающих к базису (рисунок 6, а). В качестве базиса может служить одна из сторон съемочного обоснования или ее часть. Съемку способом прямых угловых засечек ведут с помощью теодолита.

Способ линейных засечек применяют, если условия местности легко позволяют производить измерение длин линий. Измерения производят рулеткой от базисов, расположенных на сторонах съемочного обоснования (рисунок 6, а).

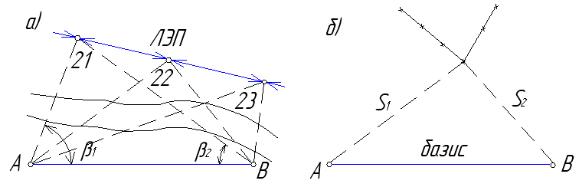

Рисунок 6 – Схема теодолитной съемки способом засечек: а – угловых засечек; б – линейных засечек

Способ обхода реализуют проложением теодолитного хода по контуру снимаемого объекта с привязкой этого хода к съемочному обоснованию. Углы (β1, β2,…,βn) снимают при одном положении круга теодолита, а измерение длин сторон съемочного теодолитного хода осуществляют землемерной лентой (рисунок 7).

При производстве теодолитной съемки ведут абрис и журнал измерений. Абрис представляет собой схематический чертеж отдельных сторон съемочного обоснования и контуров ситуации в произвольном масштабе, но с обязательным указанием промеров (рисунок 8). В журнале записывают отсчеты при измерении углов.

В ходе камеральных работ осуществляют проверку журналов измерений и абрисов, составляют схематический чертеж теодолитных ходов, вычисляют горизонтальные проложения сторон съемочного обоснования при углах наклона более 2º, состав-

22

ляют ведомость координат теодолитных ходов, строят координатную сетку на чертежной бумаге и составляют ситуационный план местности в заданном масштабе.

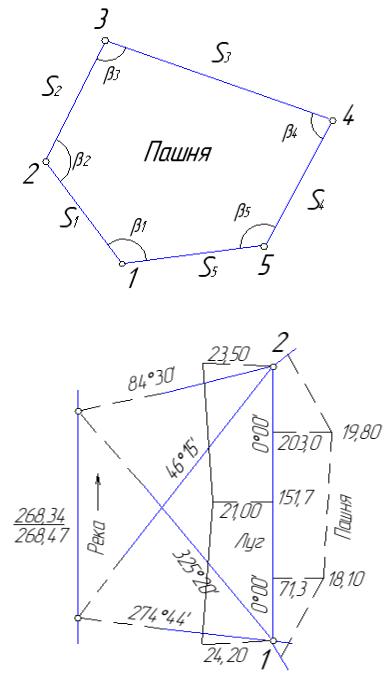

Рисунок 7 – Схема теодолитной съемки способом обхода

Рисунок 8 – Абрис теодолитной съемки территории

23

Тема 5 ПРОЕКТИРОВАНИЕ ТРАССЫ ЛЕСОХОЗЯЙСТВЕННОЙ ДОРОГИ (6 часов)

Задание: получить практические навыки по прокладке нивелирного хода, закреплению пикетов, нивелированию, ведению пикетажного журнала.

Подготовка для нивелирования складывается из трассирования – определения направления и закрепления запроектированной трассы на местности, вешения ее, измерения горизонтальных углов и румбов участков, а также разбивки пикетажа по трассе и планово-высотной привязки ее.

Вешение трассы. В лесной местности вешение чаще всего производят при помощи теодолита. Для этого устанавливают по теодолиту вехи, начиная с дальней, через 20–25 м в сторону теодолита. В открытой местности вехи ставят только на точках поворота трассы, если расстояние между этими точками значительно, то при вешении в открытой местности пользуются биноклем или теодолитом.

Начало и конец нивелирного хода (трассы предполагаемой лесовозной дороги) планово привязывают, так же как теодолитные ходы, к пунктам на местности, координаты которых известны.

Если по условиям местности невозможно привязать трассу к сторонам, дирекционные углы которых известны, то на местности определяют истинные азимуты по Солнцу для первого и конечного направлений ходов и, принимая их за исходные дирекционные углы, вычисляют дирекционные углы всех прямых участков трассы.

Разбивка пикетажа. Нивелирование дорожной трассы производят по пикетам (ПК). Пикетом называется расстояние на местности, равное 100 м по горизонтальному проложению.

Для разбивки пикетов вдоль закрепленных направлений откладывают на местности стометровые отрезки, пользуясь 20метровой лентой и шестью шпильками. Если отрезок линии на местности имеет угол наклона v, превышающий 4°, то, измерив его, определяют гипотенузу прямоугольного треугольника, у ко-
