чаг, плечо которого меняется в зависимости от удлинения образца.

Испытания химически активных, в частности тугоплавких металлов и сплавов, проводят в вакуумных печах или в инертной атмосфере. При температурах выше 1500 К точность ее поддержания получается не меньше ±10 K. Удлинение образца замеряют с точностью не менее 0,002 мм, используя специальные индикаторы с ценой деления 0,001 мм, катетометры, тензометры и другие измерители деформации.

При определении предела ползучести допуск на удлинение составляет от 0,1 до 1 % за 100, 300, 500 или 1000 ч. В некоторых случаях, например для жаропрочных материалов, используемых в энергомашиностроении, это время может быть больше, вплоть до 100000 ч. Задаваемая скорость ползучести в большинстве случаев колеблется в пределах 10-3- 10-6 %/ч, чаще всего 10-4 -10-5 %/ч.

Кривая ползучести при высокой температуре имеет вид, подобный ОA'BCD на рис. 4.26. Для расчета предела ползучести испытывают как минимум четыре образца при разных нагрузках (напряжениях). Для сокращения времени испытаний эти напряжения выбирают заведомо больше предела ползучести. Испытания прекращают на стадии установившейся ползучести, когда ее длительность будет достаточной для точного определения vп.уст. Это условие необходимо, поскольку допуск при определении предела высокотемпературной ползучести часто дается именно по величине vп.уст. По ГОСТу продолжительность испытания для определения предела ползучести с допуском по скорости установившейся ползучести должна быть не менее 2000—3000 ч, причем не менее 500 ч должно приходиться на установившуюся стадию.

Получают серию первичных кривых ползучести при разных напряжениях (рис. 4.27, а) и для каждой из них подсчитывают vл.уст. Затем в логарифмических координатах строят зависимость скорости установившейся ползучести от напряжения. Исходя из теоретического уравнения ползучести, эта зависи-

197

мость должна быть линейной (см. рис. 4.27, б). Продолжая прямую, построенную по экспериментальным точкам при относительно высоких (до заданного значения vп.уст), определяют предел ползучести.

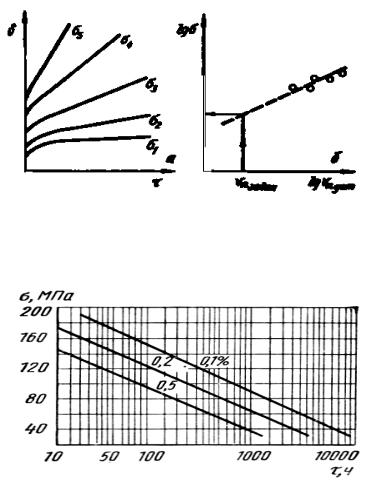

Рис. 4.27. Схема определения предела ползучести:

а – кривые ползучести, б – зависимость скорости установившейся ползучести от напряжения

Рис. 4.28.Зависимость времени достижения заданной деформации ползучести от напряжения

198

Если допуск задается по величине удлинения за определенное время, то по первичным кривым ползучести строят зависимости времени достижения заданного значения от напряжения (рис. 4.28) и по ней определяют предел ползучести.

4.10.3. Испытания на длительную прочность

Предел ползучести характеризует напряжение, под действием которого материал может длительное время работать, не подвергаясь значительной деформации. Однако он ничего не говорит о сопротивлении материала разрушению при длительном воздействии температуры и напряжения. Для оценки этой сопротивляемости проводят специальные испытания на длительную прочность. В результате испытаний определяют

предел длительной прочности - условное наибольшее напря-

жение, под действием которого материал при данной температуре разрушается.

Методика проведения испытания близка к методике испытаний на ползучесть. Используются те же схемы нагружения (обычно растяжение) и те же испытательные машины. Основные цилиндрические образцы стандартизованы. Они должны иметь рабочую часть диаметром do = 5, 7 или 10 мм и расчетную длину l0 = 5do или 10d0. Допускаются другие пропорциональные образцы, но их диаметр должен быть не меньше 3 мм. У плоских образцов l0 = 5,65 F0, где F0 - начальная площадь поперечного сечения. Конструкция головок и способ их крепления в захватах аналогичны применяемым при испытаниях на ползучесть.

Помимо гладких, используют образцы с надрезом, чаще всего V-образным кольцевым с углом раскрытия 60 или 45°.

Для определения предела длительной прочности необходимо провести испытание нескольких, по крайней мере пя- ти-шести образцов при разных напряжениях. Основным результатом испытания каждого образца является время до раз-

199

рушения р при заданном напряжении . Связь между р и хорошо аппроксимируется уравнением

где В и m — коэффициенты.

В логарифмических координатах эта зависимость прямолинейна и, следовательно, дает возможность экстраполировать результаты на более длительное время. Определив время до разрушения образцов, находившихся под напряжением, заведомо большим предполагаемого предела длительной прочности (чтобы сократить время испытания), строят по экспериментальным точкам прямую Ig - lg p и после ее экстраполяции до заданного времени оценивают величину этого предела (рис. 4.29). По стандарту рекомендуемый допуск составляет от 50 до 10000 ч и определяется, как и в случае предела ползучести, требованиями к испытываемому материалу.

Иногда зависимость Ig - lg p характеризуется точкой перелома (см. рис. 4.29, кривая 2). Она соответствует переходу от внутрикристаллитного или смешанного разрушения к полностью межкристаллитному разрушению при низких напряжениях. В таких случаях экстраполяцию можно проводить, если надежно установлен наклон прямой в области межкристаллитного разрушения.

Обработку первичных результатов испытаний и определение предела длительной прочности, как и предела ползучести, следует проводить с использованием статистических методов. В частности, построение прямых в логарифмических координатах нужно выполнять методом наименьших квадратов с оценкой величины доверительного интервала.

Обозначение предела длительной прочности сопровождают двумя индексами: вверху записывают температуру испытания, °С, внизу - заданную долговечность, ч. Например,

1000900 - предел 1000-ч прочности при 900 °С.
