вается воздух из камеры сильфона. Дно сильфона, к которому крепятся цепочки 8 и 13, съемное и снимается при необходимости замены клапана или введении рычага 9 под клапан. К трубке 2 присоединяют индикаторную трубку при выполнении измерения, подвеска 5 с отверстием служит для отламывания запаянных концов индикаторной трубки при ее вскрытии перед определением содержания газовых компонентов в анализируемом воздухе.

Перед анализом необходимо убедиться, что рычаг 9 введен под клапан и открывает его при натяжении цепочки 8 резким движением в конце хода аспиратора.

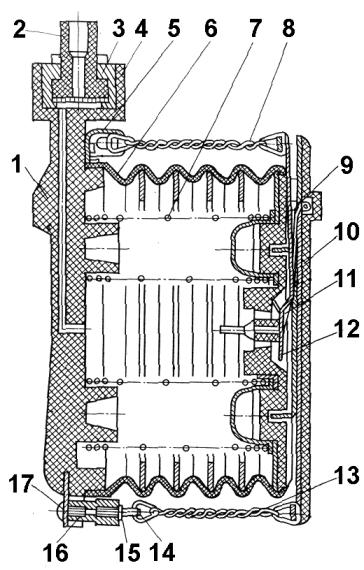

Рис. 12. Аспиратор АМ-5:

1 – крышка, 2 – трубка, 3 – штуцер, 4 – подвеска, 6 – сильфон, 7 – пружина, 8,13 – цепочки, 9 – рычаг, 10 – дно, 11 – клапан, 12 – седло клапана, 14, 17 – винты, 15 – контргайка, 16 – втулка

31

Для введения рычага под клапан вставляют в трубку 2 невскрытую индикаторную трубку, сжимают сильфон, снимают дно и затем осторожно устанавливают дно на место так, чтобы рычаг был введен под клапан. Проверяют время раскрытия аспиратора без трубки. Для этого сжимают сильфон и отпускают. Если аспиратор открывается медленно (более 2 с), необходимо очистить фильтр и всасывающее отверстие.

Ручной поршневой насос Китагавы

В качестве воздухозаборного устройства для индикаторных трубок используют ручной поршневой насос (рис. 13). Массивный латунный поршень 1 перемещается внутри легкого металлического цилиндра 2, обеспечивая воздухонепроницаемое уплотнение даже при перепаде давления до 101,3 кПа. Регулирующий жиклер 3 из нержавеющей стали расположен в соединительном патрубке 4. Он обеспечивает пропускание воздуха через индикаторные трубки со стабильной и оптимальной скоростью. Одноходовой обратный клапан 5 обеспечивает быстрое вытеснение воздуха из насоса после отбора пробы и приведение прибора в рабочее положение без отсоединения от него индикаторной трубки. Пластмассовый корпус 6 защищает стенки насоса от повреждений при случайном ударе или падении.

На штоке поршня 7 нанесена шкала отбираемых объемов воздуха от 0 до 100 мл через каждые 10 мл, что обеспечивает воспроизводимый объем пробы. Насос приводят в рабочее положение с помощью рукоятки 8.

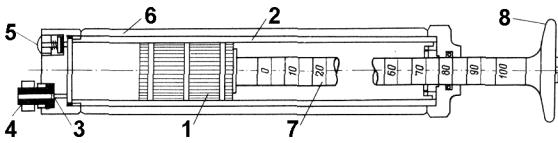

Рис. 13. Ручной поршневой насос Китагавы:

1 – поршень латунный, 2 – цилиндр, 3 – жиклер, 4 – соединительный патрубок, 5 – обратный клапан, 6 – корпус, 7 – шток поршня, 8 – рукоятка

32

Поршневые насосы входят также в комплекты приборов химической разведки для быстрого обнаружения в полевых условиях с помощью индикаторных трубок паров отравляющих веществ в воздухе.

Применение индикаторных трубок

1.Надрежьте стеклянный корпус индикаторной трубки с двух концов.

2.Вскройте индикаторную трубку по надрезам.

3.Подсоедините индикаторную трубку к насосупробоотборнику (если необходимо, перед индикаторной трубкой подсоедините аналогично подготовленную фильтрующую трубку).

4.Прокачайте через трубки воздух в требуемом количестве (указано на этикетке).

5.Определите концентрацию вещества по контрольной шкале по длине изменившего окраску индикаторного слоя или по интенсивности его окраски.

При размытости границы раздела окрасок слоев отсчет концентрации измеряемого вредного вещества по шкале проводят по нижней и верхней частям границы. За результат измерения принимают среднее значение.

Результат измерения концентрации вредного вещества приводят к нормальным условиям: температура 293 К и атмосферное

давление 101,3 кПа (760 мм. рт. ст.)

Концентрацию Сн при нормальных условиях (в мг/м3) рассчитывают по формуле:

Сн = Сt (273+t) 101,3 k / 293 Р,

где: Сt – результат измерения концентрации вредного вещества при температуре окружающего воздуха t (0С) и атмосферном давлении Р (кПа), мг/м3 ; k – коэффициент, учитывающий влияние температуры и влажности окружающего воздуха на показания индикаторных трубок (определяется по графику или таблице).

33

Для определения средних концентраций за продолжительный промежуток времени выпускаются индикаторные трубки длительного действия. Указанные индикаторные трубки работают аналогично трубкам для экспресс-анализа и позволяют получить результаты непосредственно на месте отбора проб.

Чувствительность индикаторных трубок длительного действия рассчитана на их работу в течение нескольких часов. Для длительного отбора проб воздуха используют специальный портативный насос, работающий от аккумулятора.

10. Газоанализаторы как средство контроля выбросов

Контроль выбросов включает в себя контроль загрязняющих веществ в отработавших газах транспортных средств и в источниках промышленных выбросов.

К транспортным средствам, в отработавших газах которых контролируют загрязняющие атмосферу вещества, относятся автотранспортные средства с бензиновыми карбюраторными и дизельными двигателями, железнодорожный транспорт, речные и морские суда, а также авиационный транспорт.

Количество соединений, выделяющихся с отработавшими газами, зависит от типа двигателя, его технического состояния, режима работы и состава топлива. В составе отработавших газов идентифицировано более 500 органических соединений.

Автомобили и двигатели подвергаются нескольким типам испытаний. Автомобили в эксплуатации подвергаются испытаниям 2-го типа, при которых в процессе технического обслуживания, после ремонта агрегатов, систем и узлов контролируют содержание оксида углерода (СО) и углеводородов.

При государственных приемочных, периодических и инспекционных испытаниях, а также в процессе исследований и разработок дополнительно проводят испытания 1-го и 3-го типов. В процессе этих испытаний контролируют массу оксида углерода (СО), углеводородов и оксидов азота в выбрасываемых в атмосферу отработавших газов при выполнении ездового цикла, ими-

34

тирующего движение автомобиля в городских условиях (испытания 1-го типа). При испытаниях 3-го типа контролируют состав картерных газов.

Для контроля состава отработавших газов автотранспорта в процессе эксплуатации разработаны отечественные газоанализаторы оксида углерода и углеводородов по принципу действия как оптико-акустические, так и оптико-абсорбционные, а также хемилюминесцентные для определения оксидов азота. Применяются также индикаторные трубки.

Газоанализаторы содержат систему пробоподготовки. Газ из выхлопной трубы автомобиля засасывается в трубопровод, где предварительно охлаждается, и поступает в фильтр. В результате охлаждения газа образуется конденсат, который также поступает в фильтр. Фильтр состоит из отстойника, фильтров грубой и тонкой очистки. Из трубопровода газ с конденсатом поступает в отстойник. При этом газ еще более охлаждается с образованием дополнительной порции конденсата. Весь конденсат скапливается в отстойнике; его периодически (вручную) сливают через отверстие, закрываемое пробкой. Осушенный выхлопной газ через фильтр грубой очистки, в котором задерживаются частицы сажи и грязи, а также остатки конденсата, и фильтр тонкой очистки, в котором оседают мелкие частицы этих же компонентов, поступает в измерительный преобразователь.

Рис. 14. Присоединение пробоотборника к выхлопной трубе автомобиля
