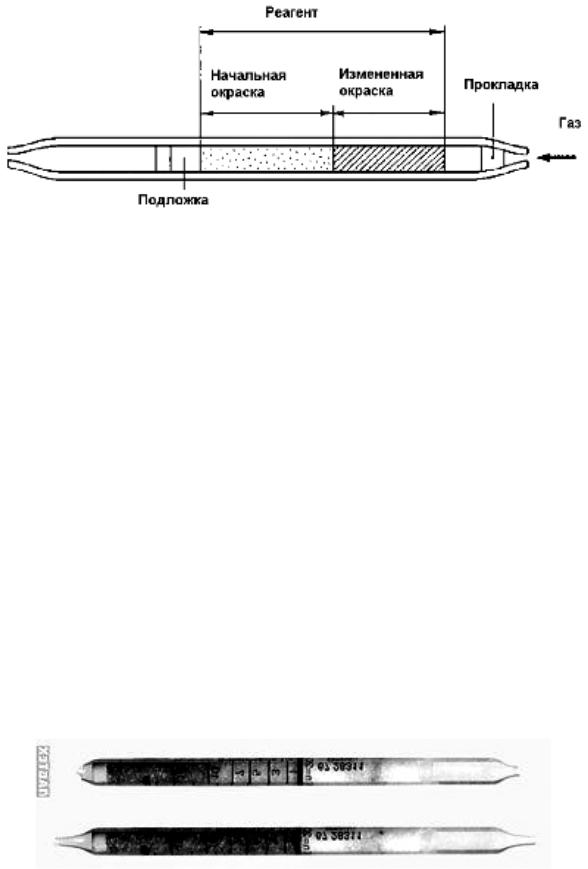

Рис. 10. Индикаторная трубка в разрезе

Концентрацию вещества измеряют по градуировочной шкале, нанесенной на трубку или прилагаемой отдельно. Градуировочную шкалу получают при пропускании через индикаторную трубку (из выпущенной серии) искусственных смесей с известным содержанием определяемого компонента.

Количественное определение вредных веществ в воздухе по длине изменившего окраску слоя порошка в индикаторной трубке возможно при соблюдении условий: окраска слоя должна быть контрастной и интенсивной при минимально определяемых концентрациях; изменивший окраску слой должен иметь достаточную для измерений без больших погрешностей длину и четкую границу раздела окрасок; длина изменившего окраску слоя порошка должна увеличиваться с ростом концентрации определяемого вещества.

На рис. 11 представлены индикаторные трубки до и после анализа. На верхней трубке видно, что слой порошка после пропускания воздуха изменил окраску, длину которой можно определить по градуировочной шкале.

Рис. 11. Индикаторная трубка до и после анализа

26

Особое внимание при разработке и изготовлении индикаторных трубок уделяют их избирательности, т. е. возможности определять анализируемое вещество в присутствии сопутствующих примесей. Эту задачу решают, применяя фильтрующие трубки. Внутри фильтрующих трубок находятся наполнители, представляющие собой хемосорбент, полностью пропускающий определяемое вещество и улавливающий сопутствующие, мешающие анализу вещества. Их помещают перед индикаторной трубкой.

На результаты измерений могут оказывать влияние колебания температуры анализируемого воздуха. Это связано с тем, что изменение температуры влияет на объем отбираемого воздуха, степень поглощения анализируемых веществ и в некоторых случаях – на скорость реакции. Суммарное влияние всех этих факторов может привести к изменению длины окрашенного слоя. Для повышения точности измерений применяют таблицы температурных поправок или поправочные коэффициенты.

Согласно ГОСТ 12.1.014-84, относительная погрешность измерения концентрации вредных веществ в воздухе индикаторными трубками не должна превышать ±35 % в интервале от 0,5 до 2,0 ПДК и ±25 % при интервале выше 2 ПДК при климатических условиях: температура окружающей среды от 15 до 30 0С, относительная влажность от 30 до 80 %, барометрическое давление от

90 до 104 кПа (675–780 мм. рт. ст.).

Относительную погрешность ниже 5 % практически невозможно обеспечить по техническим причинам:

неодинаковая плотность набивки индикаторного порошка в трубке;

небольшое колебание высоты порошка;

изменение диаметра стеклянных трубок;

неравномерная пропитка носителя реактивами;

неодинаковые размеры гранул носителя и т. д.

Кроме того, на погрешность измерения могут оказывать:

качество градуировки индикаторных трубок при их изготовлении;

соблюдение условий и сроков хранения трубок;

исправность и правильность эксплуатации воздухозаборного устройства;

27

• правильность применения трубок при наличии в анализируемом воздухе примесей сопутствующих определяемому веществу.

Широкий выбор предлагаемых отечественными и зарубежными производителями индикаторных трубок позволяет определять в воздухе более сотни различных химических соединений, наиболее распространенные из которых приведены ниже.

Акрилонитрил

Изопентан



Ртуть (пары)



Хлор



Акролеин

Карбофос



Серная кислота

Хлорбензол



Аммиак

Керосин



Сероводород



Хлористый

во-

Анилин

Кислород



Стирол



дород



Арсин

Ксилол



Сумма углеводоро-

Хлоропрен



Ацетальдегид

Масло

компрес-

дов



Хлорофос



Ацетилен

сорное



Тетрагидротиофен

Хлорциан



Ацетон

Метанол



Тиоэфир



Хромовая

ки-

Бензин

Метилакрилат

Толуилен

диизо-

слота



Бензол

Метилбензол

цианат



Цианид водо-

Бром (пары)

Метилбромид

Толуол



рода



Бромид водорода

Метиленхлорид

Триоксид мышьяка

Циклогексан

Бутанол,

Метилмеркаптан

Трихлорэтан



Циклогексила-

Изобутанол

Метилэтилкетон

Трихлорэтилен

мин



Бутилмеркаптан

Муравьиная кисло-

Уайтспирит



Эпихлоргидрин

Винилхлорид

та



Уксусная кислота

Этанол



Водяной пар

Никельтетракарбо-

Фенол



Этилацетат



Гексан

нил



Формальдегид

Этилен



Гидразин

Нитрогликоль

Фосген



Этиленгликоль

Дизельное топливо

Нитроглицерин

Фосфин



Этиленоксид

Диметиламин

Нитроэфиры

Фосфорная кислота

Этиленгли-



Диметилсульфат

Озон



Фтористый водород

коль-ацетат



Диметилсульфид

Оксид углерода

фурфурол



этилмеркаптан

Диоксид азота

Оксиды азота









Диоксид серы

Пентан











Диоксид углерода

Перхлорэтилен









Диоксид хлора

Пропан











Диэтиламин

Пропанол,

изопро-









Диэтиловый эфир

панол











28

Воздухозаборные устройства для индикаторных трубок

Для пропускания анализируемого воздуха через индикаторные трубки используют различные устройства. Они должны обеспечивать отбор пробы воздуха с небольшой погрешностью (3–5 %), быть герметичными, простыми в эксплуатации, портативными, окончание времени пропускания должно быть четко определено. Объем воздуха, пропускаемого через индикаторную трубку с помощью воздухозаборного устройства, должен выражаться в см3.

Воздухозаборное устройство, предназначенное для использования с индикаторной трубкой, должно иметь те же характеристики потока, что и воздухозаборное устройство, используе-

мое при градуировке индикаторной трубки.

Во всех инструкциях по эксплуатации индикаторных трубок указано, что они должны применяться с конкретными, предназначенными для них типами воздухозаборных устройств. В противном случае погрешность измерения может превысить 100 %.

В отечественной и зарубежной литературе описаны воздухозаборные устройства к индикаторным трубкам самых разнообразных конструкций с различными техническими характеристиками. Выбор воздухозаборных устройств для просасывания воздуха через индикаторные трубки определяется требованиями, предъявляемыми к приборам для анализа вредных веществ в воздухе.

Полуколичественные измерения и индикация вредных веществ с успехом могут быть выполнены при отборе пробы воздуха резиновыми грушами.

Для количественных измерений вредных веществ воздух пропускают через индикаторные трубки, как правило, сильфонными или поршневыми насосами. При использовании в воздухозаборных устройствах сильфонов малого объема число необходимых сжатий сильфона при отборе воздуха через трубку составляет обычно 1–10, а в случае большого сильфона 1–3. Воздухозаборные устройства с большими сильфонами способны создавать большее разрежение, чем приборы с малыми сильфонами. Поэтому первые пригодны для использования с индика-

29

торными трубками, имеющими большое аэродинамическое сопротивление, в то время как вторые – для трубок с малым сопротивлением потоку воздуха.

На точность измерения концентрации вредных веществ в воздухе индикаторными трубками влияет не только объем пробы, но и характер изменения скорости воздуха в процессе проведения анализа.

Большинство воздухозаборных устройств позволяют пропускать заданный объем воздуха через индикаторную трубку с различной скоростью: в начале анализа скорость высокая, а в конце – низкая. При высокой скорости пропускания в начале анализа значительно удлиняется окрашенный слой, с уменьшением скорости степень удлинения уменьшается и к концу анализа при малой скорости пропускания длина слоя практически не увеличивается, а происходит выравнивание его границы. Такой характер пропускания исследуемого воздуха имеет большое преимущество перед пропусканием с равномерной скоростью.

Выпускаемые воздухозаборные устройства имеют различные всасывающие характеристики, которые оказывают влияние на характер индикации вредных веществ.

Аспиратор сильфонный АМ-5

Аспиратор сильфонный АМ-5 предназначен для пропускания исследуемой газовой смеси через индикаторные трубки при экс- пресс-определении содержания газовых компонентов в воздухе.

Аспиратор (рис. 12) представляет собой сильфонный насос ручного действия, всасывающий воздух за счет раскрытия пружинами предварительно сжатого сильфона. Воздух выходит из сильфона через клапан при сжатии пружин.

Резиновый сильфон 6 с пружинами 7 обеспечивает ход аспиратора, который ограничивается цепочками 8 и 13. Цепочка 13 присоединена к винту 14 и втулке 16, с помощью которых аспиратор настраивается на объем всасываемого воздуха за один рабочий ход, равный (100±5) см3. Цепочка 8 соединена с рычагом 9, конец которого при натяжении цепочки приподнимает клапан 11, прекращая пропускание анализируемого воздуха через индикаторную трубку. При сжатии сильфона до упора через клапан 11 выбрасы-

30
