Материал: Детали машин и основы конструирования. методические указания для студентов направлений подготовки УГСН. Жулай В.А., Дёгтев Д.Н

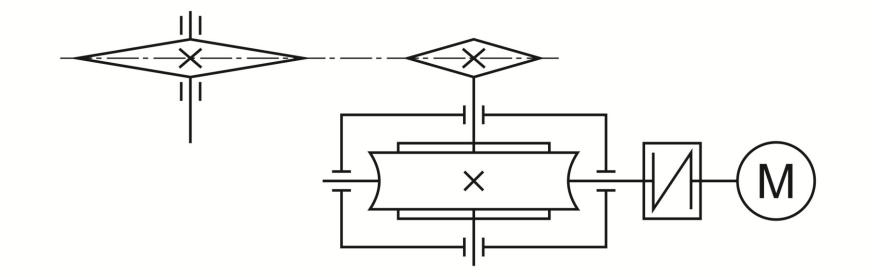

ТЕХНИЧЕСКОЕ ЗАДАНИЕ № 3 Спроектировать привод строительной машины по заданной кинематической схеме и данным, приведенным в таблице
6
Исходные данные для расчета привода
|
Единицы измерения |
|
|
|
Варианты задания |
|
|
|
||||
Параметр |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Крутящий момент на выходном валу, Тв |
кН∙м |
0,363 |
0,490 |
1,606 |
2,436 |
3,745 |
1,959 |
2,965 |
4,114 |
5,453 |
8,218 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Угловая скорость вращения выходного |
рад/с |
4,56 |
4,61 |
1,87 |
1,70 |
1,51 |
4,23 |
3,81 |
3,39 |
3,04 |
2,75 |
|
вала, ωв |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||
Угол наклона клиноременной передачи, θ |
град |
0 |
5 |
10 |
15 |
20 |
0 |
5 |
10 |
15 |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Количество смен работы в сутки, Ссм |
– |
2 |
3 |
2 |
3 |
2 |
2 |
3 |
2 |
3 |
2 |
|
Срок службы привода, Lг |
лет |
7 |
6 |
5 |
7 |
6 |
5 |
7 |
6 |
5 |
7 |
|
ТЕХНИЧЕСКОЕ ЗАДАНИЕ № 4 Спроектировать привод строительной машины по заданной кинематической схеме и данным, приведенным в таблице
Исходные данные для расчета привода
|
Единицы измерения |
|
|
|
Варианты задания |
|
|
|
||||
Параметр |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Крутящий момент на выходном валу, Тв |
кН∙м |
1,283 |
1,096 |
2,284 |
2,210 |
2,153 |
6,999 |
6,711 |
5,852 |
4,974 |
4,738 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Угловая скорость вращения выходного |
рад/с |
1,24 |
1,97 |
1,26 |
1,79 |
2,51 |
1,13 |
1,61 |
2,28 |
3,19 |
4,57 |
|
вала, ωв |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||
Угол наклона открытой цепной передачи, |
град |
20 |
15 |
10 |
5 |
0 |
20 |
15 |
10 |
5 |
0 |
|
θ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Количество смен работы в сутки, Ссм |
– |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
|
Срок службы привода, Lг |
лет |
6 |
5 |
4 |
6 |
5 |
4 |
6 |
5 |
4 |
6 |
|
7
1.3.Работа над курсовым проектом
Курсовой проект представляет собой совокупность конструкторских документов: графических (чертежи, схемы) и текстовых (расчетнопояснительная записка, спецификации).
Правила, порядок разработки и оформления конструкторских документов регламентированы комплексом стандартов Единой системы конструкторской документации (ЕСКД). При учебном курсовом проектировании эти правила применяются в сокращенном виде и с некоторыми отклонениями.
Порядок работы над курсовыми проектами по дисциплинам «Детали машин и основы конструирования» и «Детали машин и основы проектирования» подробно изложен в пособии [1].
В начале работы над курсовым проектом необходимо определить типы механических передач используемых в данном техническом задании с помощью приложения П.1.
Примеры оформления графической части приведены в приложениях П.2.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1.Жулай, В.А. Курсовое проектирование приводов транспортных и технологических машин и оборудования : учеб. пособие / В.А. Жулай, Д.Н. Дегтев. – Воронежский ГАСУ. - 2-е изд., перераб. и доп.– Воронеж, 2016. – 340 с.
2.Балдин, В.А. Детали машин и основы конструирования: передачи : учеб. пособие / В.А. Балдин, В.В. Галевко. – М.: ИКЦ «Академкнига»,
2006. – 332 с.
3.Готовцев, А. А. Проектирование цепных передач : справочник / А.А. Готовцев, И.П. Котенок. – М.: Машиностроение, 1982. – 336 с.
4.Дунаев, П. Ф. Конструирование узлов и деталей машин : учеб. пособие / П.Ф. Дунаев, О.П. Леликов. – 8-е изд., перераб. и доп. – М.: Издательский центр
«Академия», 2003. – 496 с.
5.Жулай, В.А. Детали машин : курс лекций / В.А. Жулай ; Воронежский ГАСУ. –2-е изд., перераб. и доп. – Воронеж, 2013. – 238 с.
8
ПРИЛОЖЕНИЯ
Приложение 1

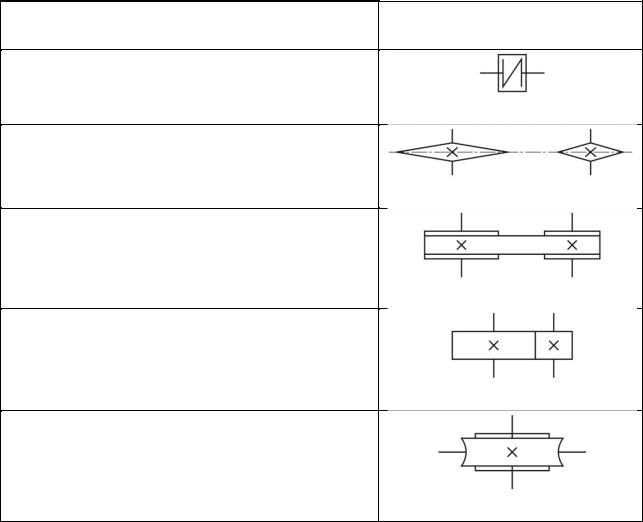

Обозначения условные графические в схемах
Наименование |
Обозначение |
Муфта нерасцепляемая (неуправляемая) упругая
Передача цепью без уточнения типа цепи
Передача ремнем без уточнения типа ремня
Передача зубчатая (цилиндрическая) без уточнения типа зубьев
Передача червячная с цилиндрическим червяком
9
Приложение 2

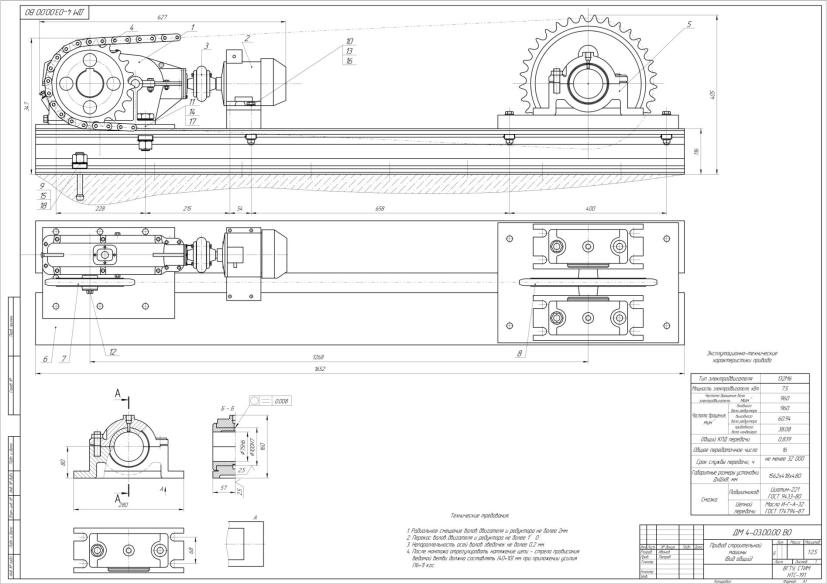

Примеры оформления графической части
10
