Дипломная (вкр): Багатоповерховий житловий будинок в м. Кременчук, страницы 21-25

) повна назва грунту - суглинок м'якопластичний, у замоклому стані м’якопластичний, непросадочний, ненабухаючий.

) визначаємо попереднє значення розрахункового опору грунту.

кПа (за табл. 3 ст.37 [14]) - грунт може служити природною основою фундаментів.

Визначення типу грунтових умов за просадочністю:

Так як 2шар грунту посадочний необхідно виконати розрахунок на просадочність. Його виконуємо в такій послідовності:

а) обчислюємо щільність природного і водонасиченого грунту за його щільністю

у природному стані:

після зволоження до ступеня вологості S_r=0.9:

де g=9,81м/с² - прискорення вільного падіння;

б) визначаємо тиск на рівні підошви кожного з виділених шарів грунту:

від ваги природного грунту

від ваги замоклого грунту

в) будуємо графік залежності вказаних тисків від глибини (мал.2.4). Результати розрахунків наводимо в табл.2.3.1

мал.2.3. Епюра тиску від власної ваги природного грунту(І) та ваги замоклого грунту(ІІ)

Таблиця 2.3.1.

№ п/п	Грунт	Потужність шару h, м	Питома вага грунту, кН/м³		Тиск на рівні підошви шару грунту, кПа
			Природного γ	Водонасиченого γ_е_q	Природного σ_zg	Замоклого σ_zg.eq
1	Грунтово-рослинний і гумусований суглинок	1,0	15,5	18,4	15,5	18,4
2	Суглинок лесовий	2,4	15,5	18,9	52,7	61,4
3	Суглинок лесовий	2,7	16,8	18,7	98,1	111,5
4	Суглинок лесовий	2,2	17,5	18,6	136,6	152,8
5	Суглинок лесовий	1,5	18,7	19,3	164,6	182,1
6	Суглинок лесовий пройдений	2,1	18,3	19,5	203,1	221,6

г) просідання від власної ваги замоклого лесового грунту відбуватиметься в другому шарі, починаючи з глибини, де тиск від власної ваги замоклого грунту Р_Sl2= 33,9 кПа. Це станеться на глибині, яку знайдемо з рівняння:

Звідки х=0.84 м. Від цього рівня до підошви шару 2 буде 1,56м. Просідання від власної ваги розвиватиметься в товщі цього шару товщиною 1,56м. Середній тиск від власної ваги замоклого грунту становитиме (33,9+61,36)/2=47,63кПа. Тоді за графіком [мал.1.8, 41], знаходимо відносну просадковість, яка відповідатиме середньому тиску ε_sl=1.45%. Тоді за [формулою 1,16, 37] маємо: S_sl_,_g=1,56*1.45*1.0=2,26см

д) робимо висновок, що грунтові умови за просадковістю можна віднести до І типу, бо величина просідання від власної ваги не перевищує 5см.

Решта шарів лесового грунту не здатна просідати від власної ваги, бо тиск від замоклого грунту, що діє в них, не перевищує відповідних тисків просадковості.

2.3.2 Збір навантажень, діючих на фундамент.

Постійні та тимчасові навантаження збираються на вантажну площу, приймаємо згідно статичної схеми будівлі.

Мал.2.3.1.2Вантажна площа для зовнішньої стіни.

Визначимо вагу стіни з утеплювачем з вирахуванням віконних прорізів:

q_ст= (А_ст -А_ок)^.d_ст^.g_ст+(А_ут - А_ок)^.d_ут^.g_ут

де А_ст= 2.73^.28.35=77.40 м² - площа стіни;

А_вік= 10∙(1.5∙1.4)=21 м² - площа вікон;

d_ст=0.5 м - товщина стіни;

g_ст=18 кН/м³ - власна вага матеріалу стіни;

А_ут= 2.73^.27.25=74.4 м² - площа утеплювача;

d_ст=0.1 м - товщина утеплювача;

g_ст=1.6 кН/м³ - власна вага матеріалу утеплювача;

q_ст=(77.40-21)^.0.5^.18+(74.4-21)^.0.1^.1.6 =516.14 кН/м³

Таблиця2.3.1.2

Збір навантажень на зовнішню стіну

№ п/п	Вид навантаження та розрахунок	Коефіцієнт по навантаженню	Розрахункове навантаження кН/м
			I гр.	II гр.
1	2	3	4	5
1	Постійне навантаження Вантажна площа А_гр=2,73х2,4=6,55м² Покриття: а) 4 шари руберойду на бітумній мастиці d=0.02м; g=6 кН/м³; g=0.02^.6^.6.55=0.79 кН б) Стяжка з цементно-піщаного розчину d=0.03м; g=18 кН/м³; g=0.03^.18^.6.55=3.54 кН в) Утеплювач - мінераловатні плити d=0.2м; g=1 кН/м³; g=0.18^.1^.6.55=1.18 кН г) 1 шар руберойду d=0.005м; g=6 кН/м³; g=0.005^.6^.6.55=0.20 кН е) плита перекриття d=0.12м; g=25 кН/м³; g=0.2^.25^.6.55=19.65 кН	1.3 1.3 1.3 1.1 1.3	1.03 4.6 1.53 0.22 25.55	0.79 3.54 1.18 0.20 19.65
2	2. Горищне перекриття: а) Стяжка з цементно-піщаного розчину М 150 d=0.03м; g=18 кН/м³; g=0.03^.18^.6.55=3.54 кН б) Керамзитобетон d=0.07м; g=8 кН/м³; g=0.07^.8^.6.55=3.67 кН в) плита перекриття d=0.20м; g=25 кН/м³; g=0.2^.25^.6.55=19.65 кН	1.3 1.3 1.3	4.60 4.77 25.55	3.54 3.67 19.65
3	1,3 1,3 1,3 1,3	0.21 0.12 4.95 25.55	0.16 0.092 3.81 19.65
Всього від перекриття 1-9 поверху			277,47	213,39
4	Перекриття над підвалом а) Лінолеум d=0.002м; g=12 кН/м³ g=0.002^.12^.6.55=0.16 кН б) Прошарок з холодної мастики на водостійкому в’яжучому d=0.001м; g=14 кН/м³; g=0.001^.14^.6.55=0.092 кН в) Легкий бетон класу В5 d=0.07м; g=6 кН/м³; g=0.07^.6^.6.55=3.81 кН г) шар ізолу на бітумній мастиці d=0.005м; g=14 кН/м³; g=0.005^.14^.6.55=0,459 кН д) Стяжка з цементно-піщаного розчину М 150 d=0.03м; g=18 кН/м³; g=0.03^.18^.6.55=3.54 кН е) плита перекриття d=0.20м; g=25 кН/м³; g=0.2^.25^.6.55=19,65 кН	1,3 1,3 1,3 1,3 1,3 1.3	0.21 0.12 4.95 0,6 4,6 25.55	0.16 0.092 3.81 0,459 3,54 19.65
5	Вага стіни	1,1	567,8	516,14
6	Вага перегородки d=0.08м; g=10 кН/м³; g=0.08^.10^.2.4∙10=19,2 кН	1.3	24,96	19,2
Всього			896,54	798,86
7	Тимчасове навантаження Довготривала тимчасова а) сніг: m=1; S_о=1 кН/м² g=1^.6.55=6.55 кН б) кориснеg=2 кН/м²; g=2^.6,55=13.1 кН	1,4 1,3	9.17 17.03	6.55 13.1
Всього			26.2	19.65
Всього			922,74	818,51

Всього навантаження на 1 п.м. на позначці -1,200

а) для Iграничного стану N_I=922,74 кН

б) для IIграничного стануN_II=818,51кН

Мал.2.3.1.3 Вантажна площа для внутрішньої стіни.

Таблица 2.3.1.3

Збір навантажень на внутрішню стіну

№ п/п	Вид навантаження та розрахунок	Коефіцієнт по навантаженню	Розрахункове навантаження кН/м
			I гр.	II гр.
1	2	3	4	5
1	Постійне навантаження Вантажна площа А_гр=10,04х1,0=10,04м² Покриття: а) 4 шари руберойду на бітумній мастиціd=0.02м; g=6 кН/м³; g=0.02^.6^.10.04=1.2 кН б) стяжка із цементно-піщаного розчину d=0.03м; g=18 кН/м³; g=0.03^.18^.10.04=5.42 кН	1.3 1.3	1.56 7.05	1.2 5.42
	в) утеплювач - мінераловатні плити d=0.2м; g=1 кН/м³; g=0.18^.1^.10.04=1.81 кН г) 1 шар руберойду d=0.005м; g=6 кН/м³; g=0.005^.6^.10.04=0.30 кН е) плита перекриття d=0.20м; g=25 кН/м³; g=0.2^.25^.10.04=30.12 кН	1.3 1.1 1.3	2.35 0.33 39.16	1.81 0.30 30.12
2	2. Горищне перекриття: а) Стяжка із цементно-піщаним розчином М 150 d=0.03м; g=18 кН/м³; g=0.03^.18^.10.04=5.42 кН б) Керамзитобетон d=0.07м; g=8 кН/м³; g=0.07^.8^.10.04=3.67 кН в) плита перекриття d=0.20м; g=25 кН/м³; g=0.2^.25^.10.04=30.12 кН	1.3 1.3 1.3	7.05 7.3 39.16	5.42 5.62 30.12
3	Міжповерхове перекриття: а) Лінолеум d=0.002м; g=12 кН/м³ g=0.002^.12^.10.04=0.24 кН б) Прошарок із холодної мастики на водостійкому в’яжучому d=0.001м; g=14 кН/м³; g=0.001^.14^.10.04=0.14 кН в) Легкий бетон класу В 3.5 d=0.097м; g=6 кН/м³; g=0.097^.6^.10.03=5.84 кН г) плита перекриття d=0.20м; g=25 кН/м³; g=0.2^.25^.10.04=30.12 кН	1,3 1,3 1,3 1,3	0.31 0.18 7.60 39.16	0.24 0.14 5.84 30.12
	Всього від перекриття 1-9 поверхів		425,25	327,06
4	Перекриття над підвалом а) Лінолеум d=0.002м; g=12 кН/м³ g=0.002^.12^.6.55=0.16 кН б) Прошарок з холодної мастики на водостійкому в’яжучому d=0.001м; g=14 кН/м³; g=0.001^.14^.6.55=0.092 кН в) Легкий бетон класу В5 d=0.07м; g=6 кН/м³; g=0.07^.6^.6.55=3.81 кН г) шар ізолу на бітумній мастиці d=0.005м; g=14 кН/м³; g=0.005^.14^.6.55=0,459 кН д) Стяжка з цементно-піщаного розчину М 150 d=0.03м; g=18 кН/м³; g=0.03^.18^.6.55=3.54 кН е) плита перекриття d=0.20м; g=25 кН/м³; g=0.2^.25^.6.55=19,65 кН	1,3 1,3 1,3 1,3 1,3 1.3	0.21 0.12 4.95 0,6 4,6 25.55	0.16 0.092 3.81 0,459 3,54 19.65
5	Вага стіни	1,1	211.22	192.02
6	Вага перегородки d=0.08м; g=10 кН/м³; g=0.08^.10^.1*10=8 кН	1.3	10,4	8
Всього			747.13	601.68
7	Тимчасове навантаження Довготривала тимчасова а) снег: m=1; S_о=1 кН/м² g=1^.10.04=10.04 кН б) кориснеg=2 кН/м²; g=2^.10.04=20.08 кН	1,4 1,3	14.06 26.10	10.04 20.08
Всього			40.16	30.12
Всього			787.29	631.8

Всього навантаження на 1 п.м. на позначці -1,200

а) для Iграничного стануN_I=787.29 кН

б) для IIграничного стануN_II=631.8 кН

2.3.3 Вибір глибини закладання фундаменту

Згідно з пунктом 2.25 [14]:

Глибина закладання фундаментів повинна прийматися згідно з:

від призначення і конструктивних особливостей проектуємої будівлі, навантажень і впливу на його фундаменти;

від глибини залягання фундаментів примикаючих будівель, а також глибини прокладки інженерних комунікацій;

від існуючого і проектуемого рельєфу забудованої території;

від інженерно-геологічних умов площі забудови;

гідрогеологічних умов площі і можливості її заміни в процесі будівництва і експлуатації будівлі;

можливого розмиву грунту біля опор будівель, які проектуються в руслах річок;

глибини сезонного промерзання грунтів.

. Визначаємо позначку підошви фундаменту виходячи з глибини промерзання ґрунту.

Розрахункова глибина сезонного промерзання гранту:

м ,

де - нормативна глибина промерзання (для Кременчука м)[10];

- коефіцієнт, який призначається за табл.1 [14],

м

. Визначаємо позначку підошви фундаменту виходячи з грунтових умов.

м, що відповідає абсолютній позначці м

Будівля житлова, тому нульова позначка складає:

м

. Позначка підошви фундаменту виходячи з конструктивних умов.

м

. Поруч з будівлею, що проектується сусідніх будівель і споруд немає, комунікацій глибше 1 м від поверхні землі немає.

. Рівень ґрунтових вод на позначці нижче підошви фундаменту.

Позначку підошви фундаменту призначаємо виходячи з конструктивних умов 71,35 м.

Мінімальна глибина закладання фундаменту складає:

м

Максимальна глибина закладання фундаменту:

м

2.3.4 Розрахунок фундаментів у пробитих свердловинах

2.3.4.1. Визначення параметрів фундаменту під зовнішню стіну

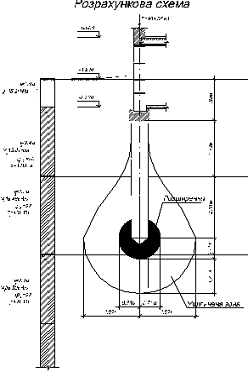

. З конструктивних міркувань приймаємо один фундамент діаметром b_p=0,5 м, об`єм втрамбованого щебня V_щ=1,5 м³. Глибину закладення розтвірка приймаємо d_р=1,55 м. Висоту фундаменту приймаємо 6 м, причому в другому шарі знаходиться частина фундаменту довжиною 1,78 м, а в третьому - l_p=4,22 м.

2. Відстань між осями сусідніх фундаментів має біти не менше за 3* b_p=3*0,5=1,5м. Приймаємо відстань між фундаментами 2м. Висоту фундаменту приймаємо з умови повного прорізання слабкого шару 2. Маса трамбівки Q=3.8т, діаметр 0,5м.

. Визначимо параметри уширення:

форма уширення приймається у вигляді шару r_уш=h_уш (за п.2.31 [13]):

.

геометричні характеристики уширення:

;

.

. Визначимо параметри зони ущільнення:

щільність сухого грунту

,т/м³

де S_r=0,52;

Геометричні характеристики зони ущільнення:

м,

м

м²

. Визначимо несучу здатність основи і розрахункове навантаження, допустиме на фундамент, по несучій здатності жорсткого матеріалу.

кН,

де м²;

-кН/м² для жорсткого бетону;

.

кН

де .

. Визначимо несучу здатність основи і розрахункове навантаження, допустиме на фундамент, по несучій здатності ущільненого шару.

,

де R=2437 кПа - розрахунковий опір (за табл.1, [13]);

- коефіцієнти;

А_уш=1,58 м² - площа уширення;

U=3,14*b_р=3,14*0,6=1,884 м;

f₁=40,43 кПа, f₂=35 кПа,- розрахункові опори бічної поверхні (за табл.2 [13]); h₁=1,78 м; h₂=4,22м; - висоти кожного шару грунта в межах висоти фундаменту.

кН,

7. Визначимо несучу здатність основи і розрахункове навантаження, допустиме на фундамент, по несучій здатності підстилаючого шару.

,

де к=1 - коефіцієнт, який приймають рівним одиниці, якщо показники міцності грунту основи визначені за лабораторними випробуваннями;

γ_с1 =1,2 - коефіцієнт умов роботи грунту, приймається згідно [табл.3 14];

γ_с2 =1,086 - коефіцієнт умов роботи грунту, приймається згідно [табл.3 18];
