Для того чтобы получить литейную форму для отливки специалистами
ООО «РЕФЛЕКС» разрабатываются модели, которые имеют такую же
конфигурацию, как и отливка.
Разработку модели для получения отливки выполняют из дерева или из
пластмассы с учетом, чтобы размер модели было немного больше чем размер
отливки. При создании модели специалистами ООО «РЕФЛЕКС» задается
припуск, который позволяет учесть усадку металла при затвердении.
Для получения отверстий в отливке используют литейные стержни,
которые изготовлены из специальных стержневых смесей. В ООО
«РЕФЛЕКС» стержневые смеси состоят из песка, различных склеивающих
веществ. Для того чтобы выдержать температуру и давление жидкого
металла, контролируют чтобы смесь имела достаточно высокую прочность и
пластичность.
В производственных процессах литейного производства в ООО
«РЕФЛЕКС» применяют методы машиной и автоматической формовки.
Выполняемые в ООО «РЕФЛЕКС» технологические процессы при
машинной формовке приведены на рисунке 16.

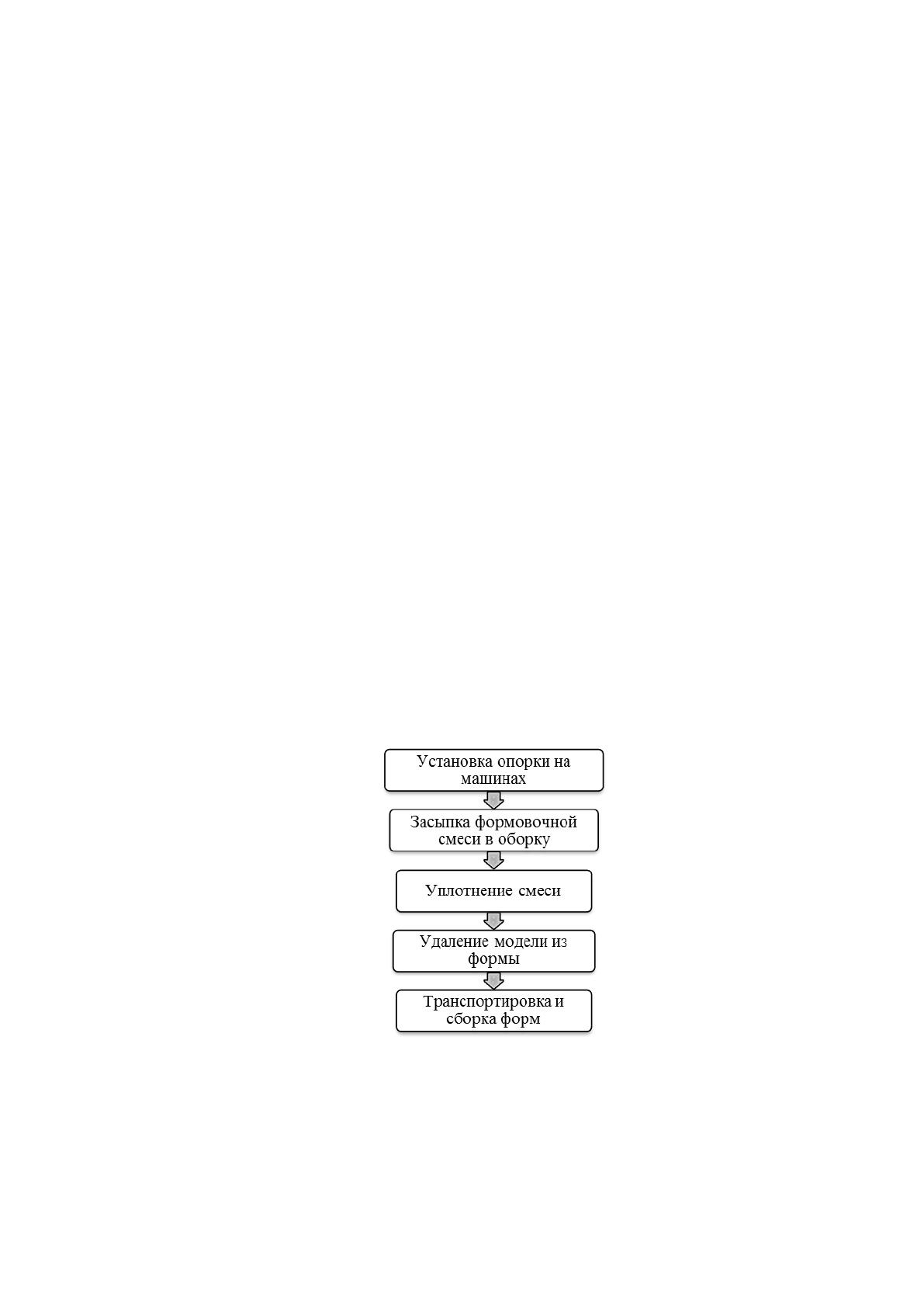

Рисунок 16 – Выполняемые в ООО «РЕФЛЕКС» технологические
процессы при машинной формовке
40
Машинная формовка позволяет обеспечить ООО «РЕФЛЕКС»
получение форм высокой герметичной точности. При выполнении машинной
формовки формовочная смесь уплотняется прессованием, встряхиванием.
Для уплотнения формовочной смеси прессованием выполняется подача
атмосферного воздуха в нижнюю часть цилиндра. Это приводит к подъему
поршня, модели и плиты. Для того чтобы получить равномерную плотность
формовочной смеси в ООО «РЕФЛЕКС» применяют специальные колодки.
Для выполнения автоматической формовки в ООО «РЕФЛЕКС»
применяют формовочные автоматы типа КОРСТ АВС 2 (рисунок 17) и
автоматические формовочные линии [40].

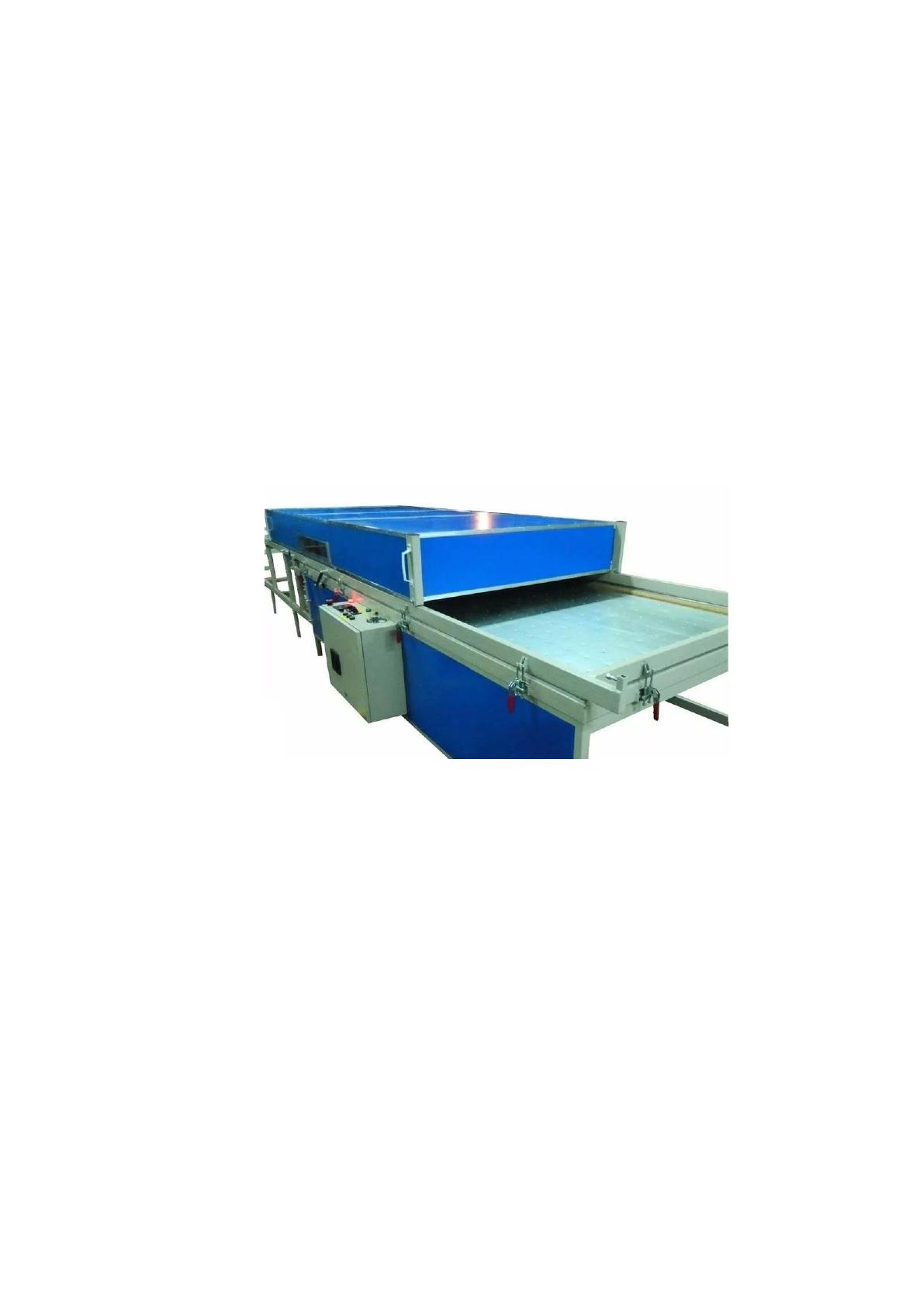

Рисунок 17 – Внешний вид формовочного автомата КОРСТ АВС 2
Отличительной характеристикой формовочного автомата КОРСТ АВС
2 является то, что в него входит подъемный стол, позволяющий
сформировать детали различной сложности. Применение мембраны, которая
крепится к столу, позволяет получить гнуто-выгнутые заготовки, а также
конструкции повышенной сложности. С помощью формовочных автоматов
КОРСТ АВС 2 для получения литейных форм все технологические операции
выполняются автоматически.
Технические характеристики формовочных автоматов КОРСТ АВС 2
включают:
41
- потребляемая мощность нагревательных элементов равна 20 кВт;
- потребляемая мощность вакуумной системы составляет 1,5 кВт;
- производительность насоса 50 м
3
/час.
Для получения литейных форм в ООО «РЕФЛЕКС» также
применяются прессовые автоматические линии. В этом случае закрепление
модельной плиты происходит на прессовой машине. Это позволяет получить
набор форм, которые далее заливаются расплавленным металлом из ковша
[27, c.50].
После затвердевания и охлаждения, полученные отливки подаются на
выгребную решетку, где происходит их освобождение от формовочной
смеси. Также в производственных процессах применяются автоматические
формовочные линии ДИСМАК (рисунок 18).
Рисунок 18 - Автоматическая формовочная линия ДИСМАК
В автоматической формовочной линии ДИСМАК нижняя полуформа
изготовляется с помощью формовочного автомата, а верхняя полуформа
после изготовления подается на роликовый конвейер, а далее перемещается в
нижнюю позицию, где происходит ее объединение с нижней полуформой и
образование литейной формы.
42
Технологический процесс прессования в ООО «РЕФЛЕКС»
предусматривает выполнение следующих технологических операций:
подготовку слитка к прессованию с удалением наружных дефектов, нагрев
слитка до заданной температуры и подачей по контейнеру, непосредственно
сам процесс прессования, отделку изделия, ее охлаждение.
Для того для того чтобы уменьшить трение металла о стенки
контейнера применяют смазку, представленную в виде смеси машинного
масла и графита.
Температура прессования выбирается таким образом, чтобы
обрабатываемый материал позволил получить высокое качество продукции.
В технологическом процессе прессования ООО «РЕФЛЕКС»
применяют прямой метод и обратный. В случае прямого метода прессования
нагретая заготовка помещается в контейнер пресса. В состав контейнеров
ходят втулки, имеющие различные внутренние диаметры, что создает
возможность прессования на одной установке слитков различного размера.
Со стороны контейнера с помощью матрицы держателя закрепляется
заготовка, а с другой стороны контейнера устанавливается пуансон,
имеющий пресс шайбу на конце, которая входит в состав контейнера.
При работе пресса пуансон позволяет достичь необходимого давления
от плунжера и передать его через шайбу на заготовку.
При осуществлении прессования труб в ООО «РЕФЛЕКС» нагретая
заготовка помещается втулку контейнером, а затем обжимается и
прошивается с помощью специальной стальной иглы. Игла укрепляется на
конце пуансона. При прошивке заготовки передний конец игры выходит
через отдельные состояния матрицы. В результате этого создается
специальный кольцевой зазор. В качестве материалов для осуществления
технологических процессов прессования используются круглые слитки,
имеющие диаметр от 120 до 600 мм и длину до 1000 мм.
43
Прессование также применяют для обработки специальных сталей,
которые имеют низкую пластичность и их деформировать сложно. На
конечном этапе процесса прессования выполняется контроль качества
прессованных изделий, с прессованием ультразвуковых дефектоскопов.
Выполняемый технологический процесс волочения в ООО
«РЕФЛЕКС» приведен на рисунке 19.

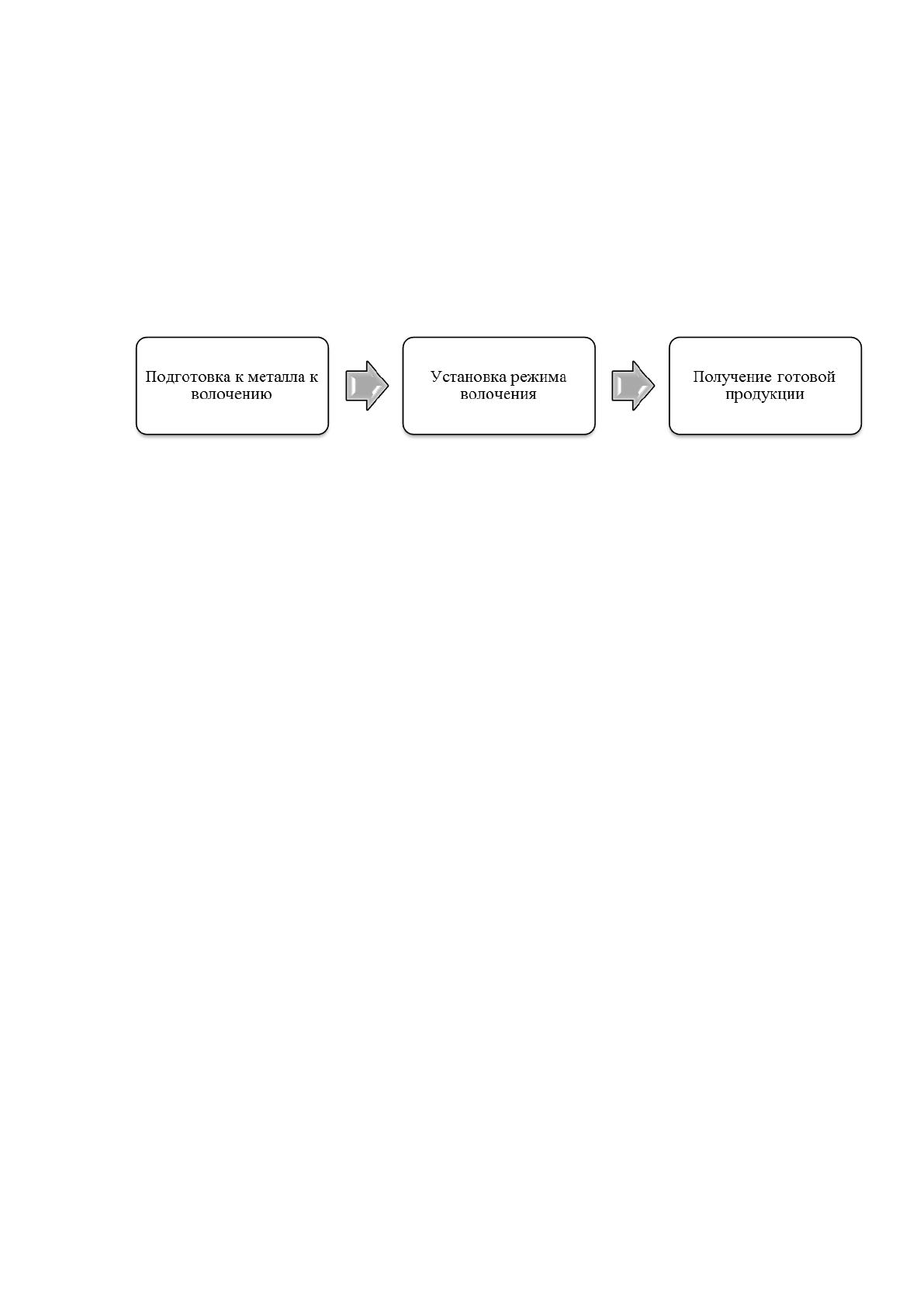

Рисунок 19 – Выполняемый технологический процесс волочения
в ООО «РЕФЛЕКС»
Для изготовления волоков применяют твердые сплавы металлов. За
счет реализации процесса волочения производится обработка углеродистых и
легированных сталей, а также их сплавов. В качестве исходного материала
выступает проволока, трубы и прутки, которые получены за счет горячей
прокатки, а также горячего прессования и непрерывного литья.
В процессах подготовки производится удаление окалины с
поверхности заготовки и на нее наносится смазка. Удаление окалины
заготовки основано на химических, механических и электромеханических
способах, а также ультразвуке. Для регламентации режима процесса
волочения металла в ООО «РЕФЛЕКС» используются специальные
технологические карты, в которых указываются маршруты волочения,
температура, продолжительность промежуточного отжига.
Процесс ковки в ООО «РЕФЛЕКС» предусматривает выполнение
определенной последовательности основных и вспомогательных операций.
При этом при выполнении каждой операции учитывается характер
деформирования и характеристики используемого инструмента.
