49
К Simulink 840D существует возможность подключения следующих
компонентов:
- панели оператора с PCU или модуля ММС и станочного пульта
SIMATIC OP7/OP17;
- кнопочного пульта РР 031-МС;
- ручного пульта управления BHG B-MPI;
- ручного терминала SINUMERIC HT 6;
- ручного программируемого устройства PHG MPI;
- ручного мини-пульта и периферии SIMATIC S7-300;
- простого периферийного модуля EFP.
Simulink 840D позволяет выполнять управления 31 шпинделями. Его
максимальное использование позволяет поддерживать до 10 каналов на
каждую группу, а также работать с различными каналами. При этом каждый
из каналов может иметь свою группу режимов работы.
За счет использования Simulink 840D ООО «РЕФЛЕКС» может
использовать сертифицированные функции защиты.
На станке ЧПУ GEORG GTD 4000 необходимо устанавливать
электрооборудование. При этом необходимо учитывать функции, размеры и
габариты станка, специфику обрабатываемых деталей и нагрузки. Одной из
важных частей станка является двигатель, задающий главное движение. В
качестве двигателя в станке ЧПУ используется двигатель постоянного тока
357kw.
Принципиальная электрическая схема главного привода ЧПУ GEORG
GTD 4000 приведена в приложении А.
Для управления станком ЧПУ GEORG GTD 4000 предлагаем
использовать SCADA-систему КРУГ, которая отличается высокой
надежностью, модульностью, глубокой интеграцией. В состав SCADA-
системы входит среда программирования контроллеров.
50
Для получения данных с ЧПУ GEORG GTD 4000 в состав SCADA-
системы КРУГ входят:
- библиотека драйвера верхнего уровня и нижнего уровня;
- OPS-клиент, который позволит обеспечить информационный обмен
со станком ЧПУ GEORG GTD 4000;
- внутренние высокоскоростные каналы связи для организации
информационного обмена со станком средства импорта данных;
- средства для разработки пользовательских драйверов SDK.
Характеристика основных модулей среды исполнения SCADA-системы
КРУГ приведена в таблице 3.
Таблица 3
Характеристика основных модулей среды исполнения SCADA-
системы КРУГ
Модуль
Описание
Сервер баз данных
Позволит обеспечить выполнение функций по
обработке переменных баз данных, вводить
оперативные тренды, обрабатывать события
Сервер архивной
базы данных
Позволит выполнение функций по хранению и
обработки событий, печатать документы, организовать
информационный обмен со станком ЧПУ
Просмотр архивов
Модуль, который позволит создать доступ к различным
архивам трендов и протоколов событий
Сервер ввода и
вывода данных
Позволит организовать связь с составляющими станка
ЧПУ через подключаемые драйверы
Сервер событий
Позволяет сформировать сообщения из событий,
которые отобраны с применением фильтра
Межсерверный
доступ
Применяется для отображения обобщенной звуковой
сигнализации с сервера баз данных
Графический
интерфейс
Предназначен для обслуживающего персонала.
Пользователь сможет вносить изменения в работу
станка ЧПУ
Кроме перечисленных компонентов в состав SCADA-системы КРУГ
входит модуль «Зеркалирование БД», который позволит регулярно
осуществлять резервное копирование в режиме реального времени.
К основным функциям SCADA-системы КРУГ будут относиться:
- выполнение контроля технологических параметров;
51
- обнаружение и сигнализация отклонений параметров;
выполнение функции автоматического регулирования и
дистанционного управления;
- формирование и выдача персоналу отчетов о работе станка и
выполнение его диагностики.
Для конфигурирования SCADA-системы КРУГ необходимо
использовать меню «Администратор», в котором можно описать функции и
группы доступа, права доступа обслуживающего персонала.
В системе существует возможность организации до 64 функций
доступа к базе данных с распределением по группам пользователей. Окно с
функциями доступа приведено на рисунке 22.

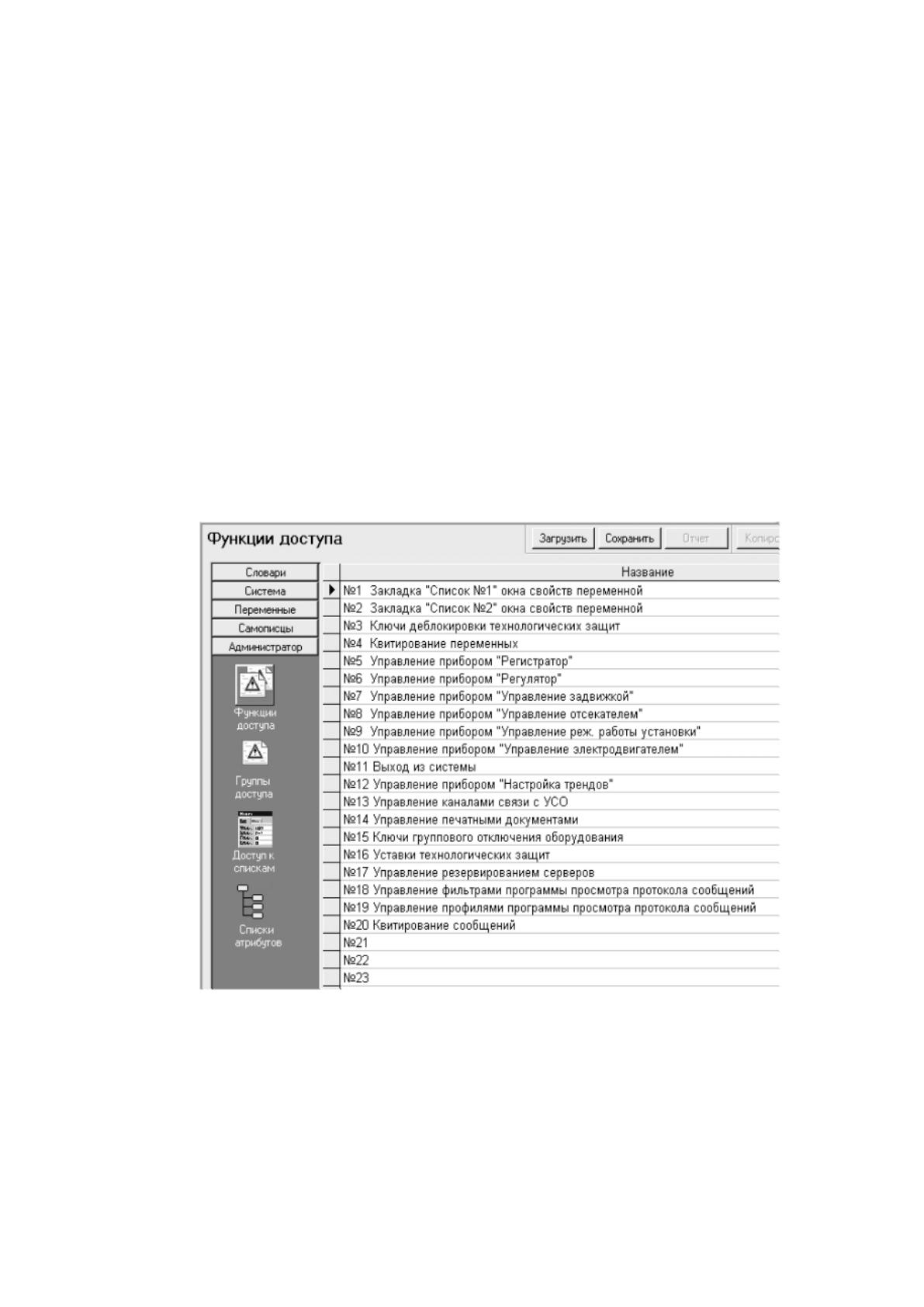

Рисунок 22 – Окно с функциями доступа SCADA-системы КРУГ
Как видно из рисунка 22, в SCADA-системе КРУГ можно настроить
функции по управлению прибором, организации передачи данных по
каналам связи, установки технологических защит.
52
3.2 Программирование станка ЧПУ GEORG GTD 4000
Выполним разработку основных алгоритмов для программирования
станка ЧПУ GEORG GTD 4000. В дальнейшем ООО «РЕФЛЕКС» может их
использовать в процессах эксплуатации станка.
При программировании станка необходимо использовать нулевые
точки. Пример задания нулевых точек для выполнения обработки заготовки
на станке ЧПУ GEORG GTD 4000 приведен на рисунке 23.

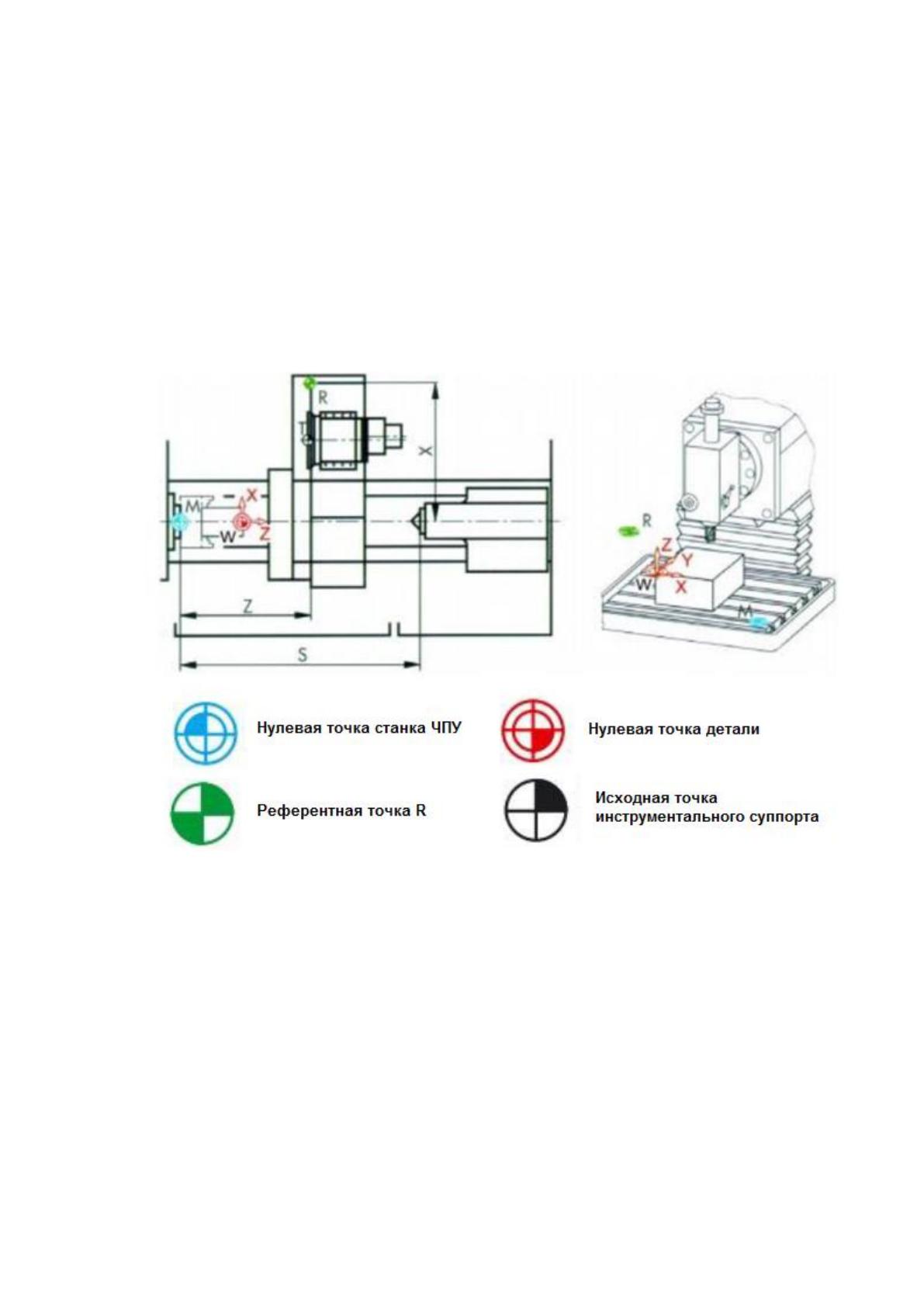

Рисунок 23 - Пример задания нулевых точек для выполнения
обработки заготовки на станке ЧПУ GEORG GTD 4000
Приведем пояснение к указанным точкам, которые необходимо
учитывать при программировании станка ЧПУ GEORG GTD 4000. Нулевая
точка станка М, ее установление происходит производителем, она не
изменяется. При выполнении операций фрезерования в этой точке будут
устанавливаться начальные координаты станка. В случае токарной обработки
53
металла – точка будет задаваться на поверхности упора переднего конца
шпинделя;
Нулевая точка детали W, ее называют нулевой точкой программы. Она
может быть выбрана свободно и при выполнении операций фрезерования она
может быть расположена там, где можно задать различные размеры. При
токарной обработке нулевая точка детали будет всегда размещена на оси
вращения или на торцевой поверхности;
В свою очередь, референтная точка R будет использоваться для
обнуления измерительной системы, а исходная точка инструментального
суппорта Т, будет позволять выполнять отладку с помощью предварительно
установленных инструментов. Используемые на рисунке длины L и Q,
которые будут относится к расчетным значениям инструмента и вводится в
память станка ЧПУ.
В станке ЧПУ GEORG GTD 4000 инструмент, как правило,
устанавливается параллельно осям, которые выравниваются под прямым
углом друг к другу. При выполнении операции фрезеровки основной осью

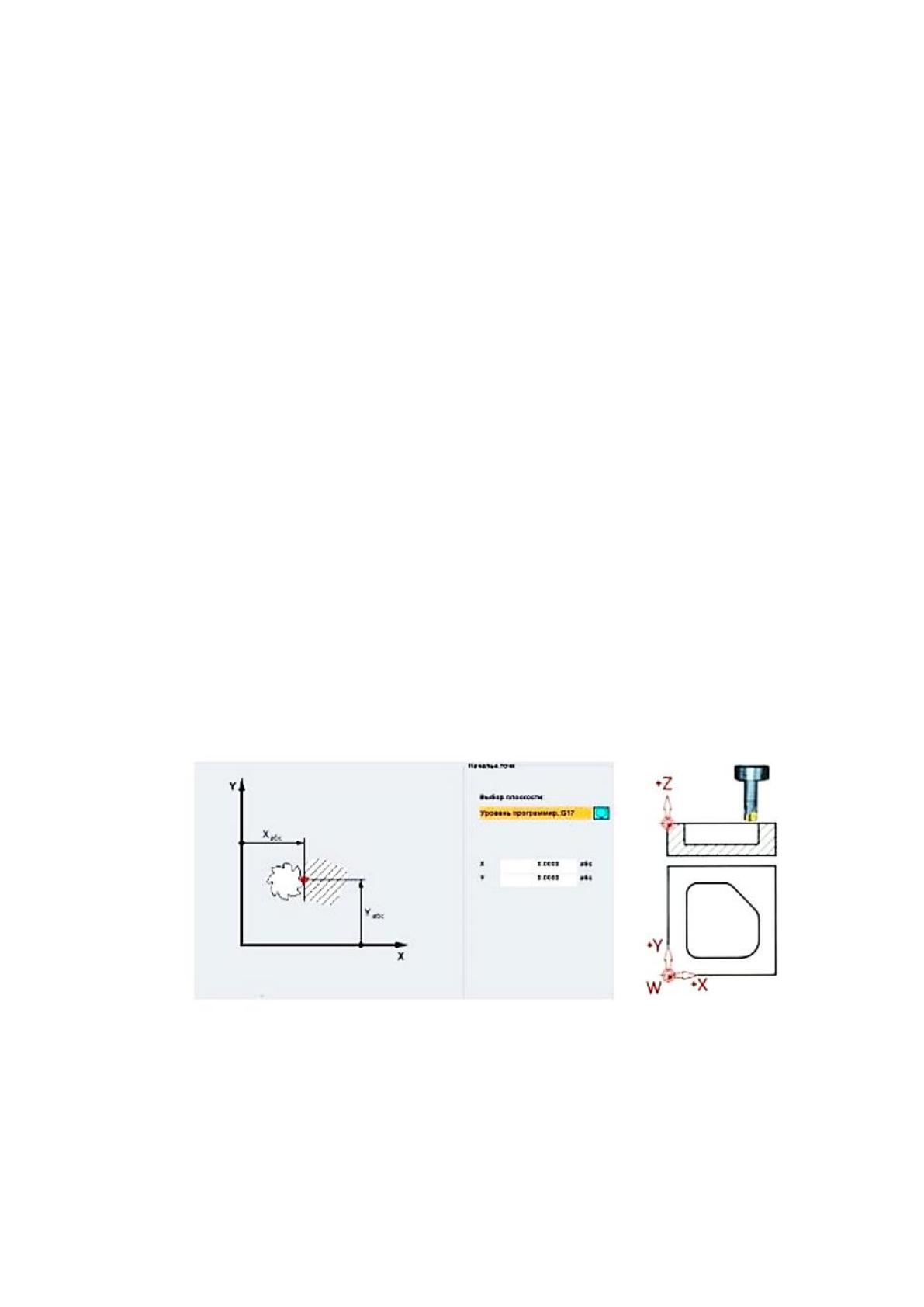

выступает ось Z в (G17), что видно из рисунка 24.
Рисунок 24 – Координация операций фрезеровки по оси Z
При выполнении токарных операций инструмент устанавливается
параллельно главным осям, которые находятся под прямым углом друг к
