• Код_типа_операции
• Сумма
3) Параметры
• Код_записи
• Наименование_компании
• ФИО_руководителя
• Телефон
• ФИО_бухгалтера
• Город
• Улица
• Дом
• ИНН
• ОГРН
4) Пользователи
• Код_пользователя
• ФИО
• Пароль
• Логин
5) Договора
• Дата_догвора
• Содержание
• Сумма
• Код_клиента
• Код_пользователя
• Статус
• Код_договора
• Код_оргнизации
6) Имущество
• Код_имущества
• Наименование
82
• Код_типа
• Стоимость
7) Тип_имущества
• Код_типа_имущества
• Наименование_типа_имущества
8) Тип_операции
• Код_типа_операции
• Наименование_типа_операции
9) Статус_договора
• Код_статуса
• Наименование

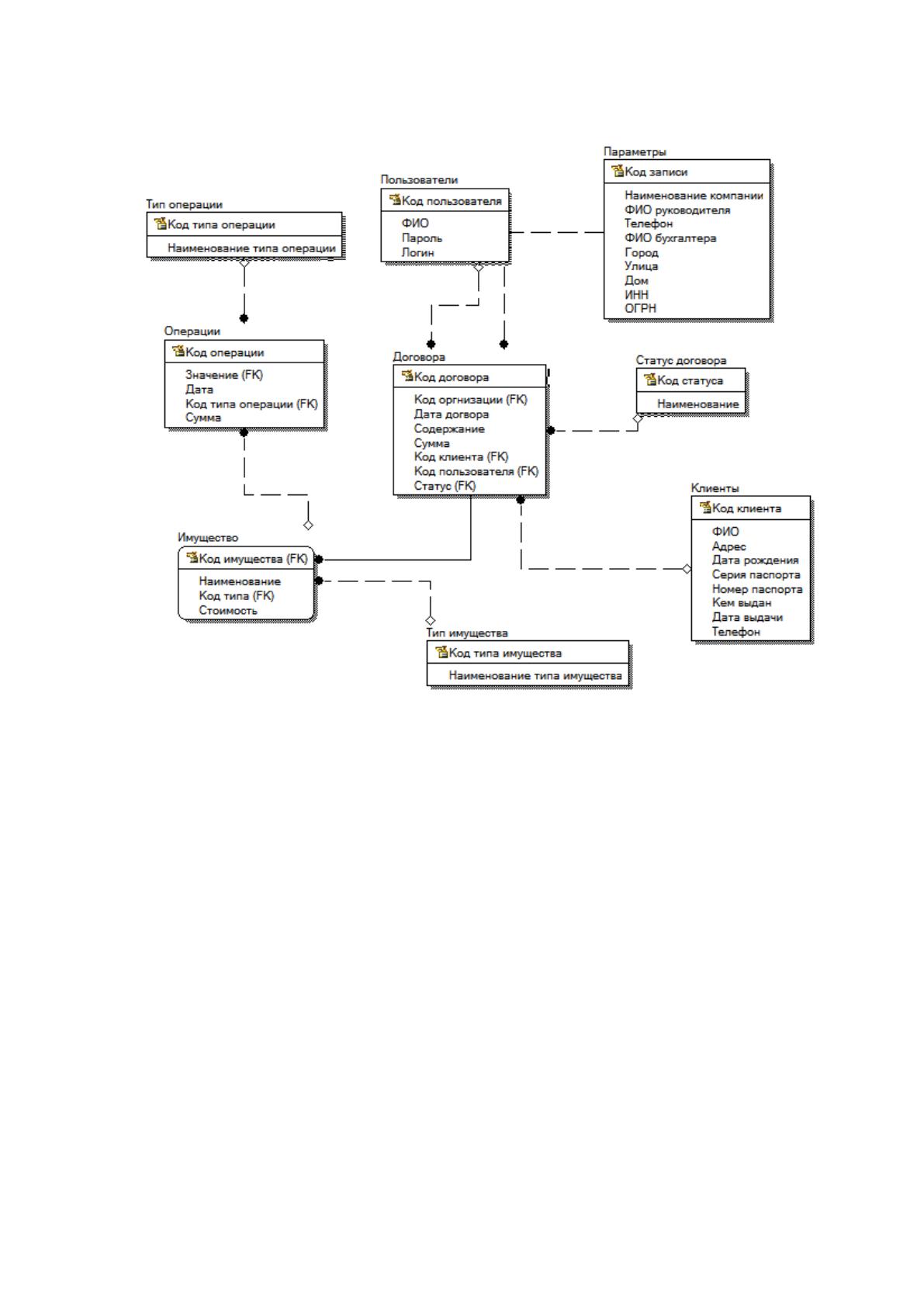

Логическая модель приведена на рисунке 2.18.
83
Рисунок 2.18 Логическая модель базы данных
Физическая модель данных, напротив, зависит от конкретной СУБД,
фактически являясь отображением системного каталога. В физической модели
содержится информация обо всех объектах БД (базы данных). Поскольку
стандартов на объекты БД не существует (например, нет стандарта на типы
данных), физическая модель зависит от конкретной реализации СУБД.
Следовательно, одной и той же логической модели могут соответствовать
несколько разных физических моделей. Если в логической модели не имеет
значения, какой конкретно тип данных имеет атрибут, то в физической модели
важно описать всю информацию о конкретных физических объектах [15].
Физическая модель данных в терминах данной СУБД представлена на
рисунке 2.19.
84
Рисунок 2.19 Физическая модель базы данных в среде проектирования

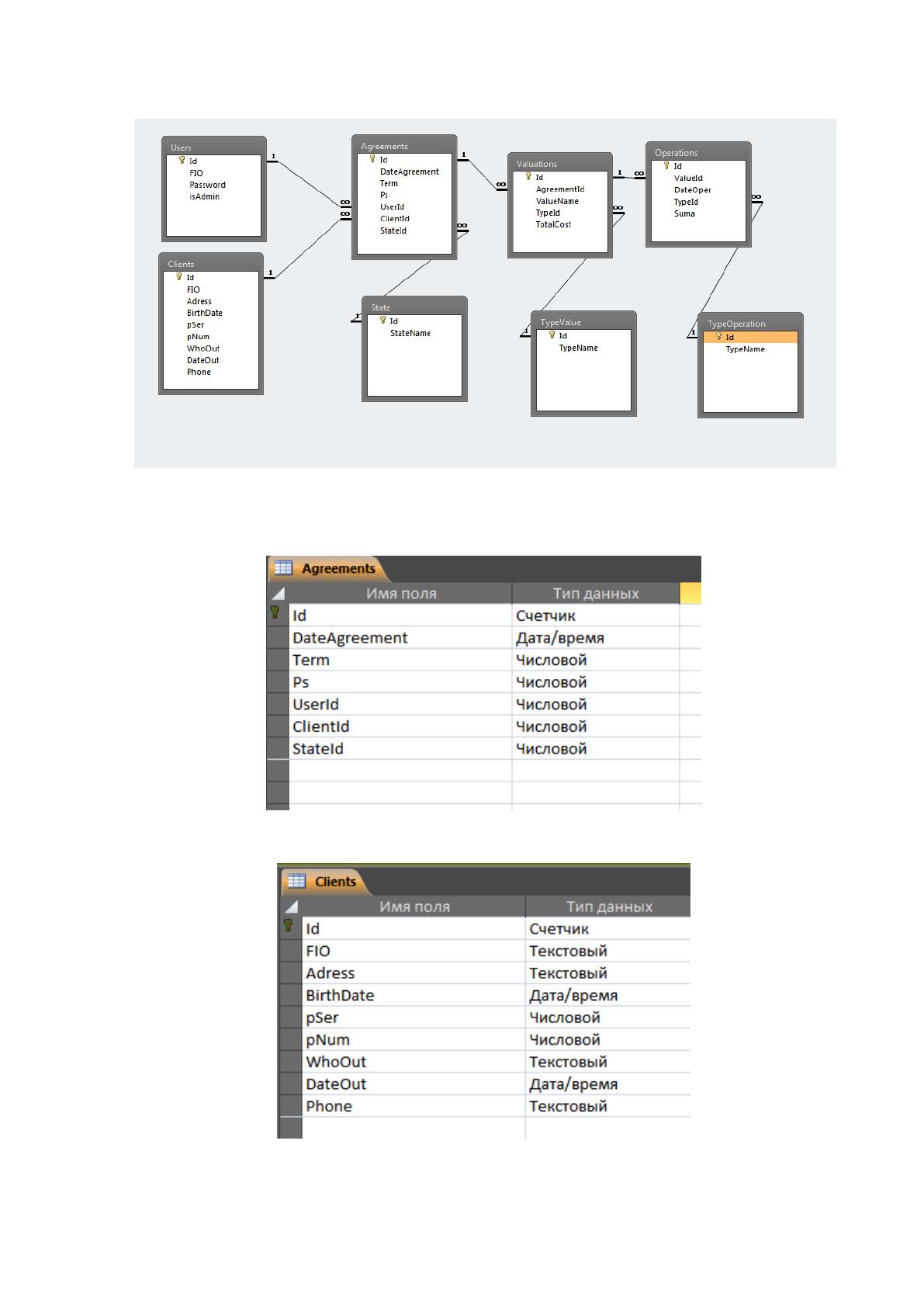

Характеристика таблиц базы данных приведена на рисунках ниже.
Рисунок 2.20 Характеристика таблицы Agreements
Рисунок 2.21 Характеристика таблицы Clients
85

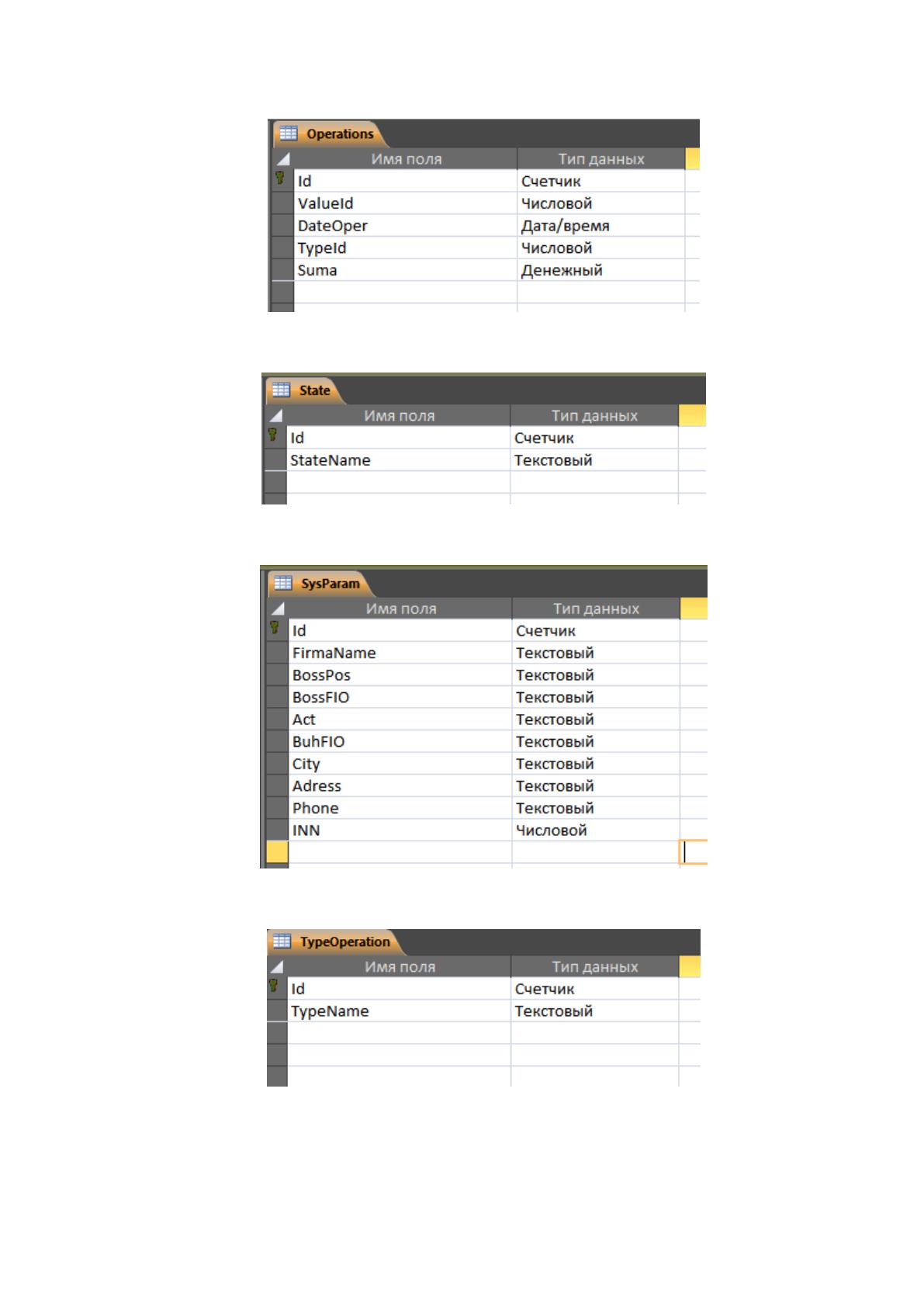

Рисунок 2.22 Характеристика таблицы Operations
Рисунок 2.23 Характеристика таблицы State
Рисунок 2.24 Характеристика таблицыSysparam
Рисунок 2.25 Характеристика таблицыTypeOperation
