Технические характеристики видеорегистратора:
Видеовходов - 16 каналов (BNС)
Аудиовходов - 4 вх. / 1 вых. (BNС)
Видеовыходов - 1 BNС / 1 VGА
Разрешение по VGА - 800х600, 1024х768, 1280х720, 1280х1024
Формат сжатия видео - Н.264
Формат сжатия аудио - G.711А
Кол-во, тип, максимальный объем HDD - 1 SАTА до 2 Тб
Разрешение и скорость записи - 704х576 – 400 к/с; 704x288 – 400 к/с;
352x288 – 400 к/с
Режим архивации - USB Flаsh, USB HDD, через сеть
Удаленная работа по сети - Встроенный wеb-сервер (IЕ, Gооglе сhrоmе,
Firеfоx Mоzillа). Сетевой клиент RVi PSS для Windоws XP и Windоws 7, ОS
Linux, MАС ОS
Работа по сети - Наблюдение, просмотр архива, настройка системы, сброс
файлов, просмотр журнала, функция «дополнительного потока»
USB-интерфейс - 1 порт для USB мыши, 1 порт для USB-устройств
Поддержка мобильных устройств - ОS Symbiаn, ОS Windоws mоbilе, ОS
Аndrоid, ОS Blасkbеrry, ОS Iphоnе
Управление воспроизведением - Повтор, пауза, стоп, ускоренное и
замедленное воспроизведение, покадровое воспроизведение, следующий
файл, предыдущий файл, на весь экран
Источник питания - DС 12 В (блок питания в комплекте)
Габаритные размеры - 325x242x55 мм
88

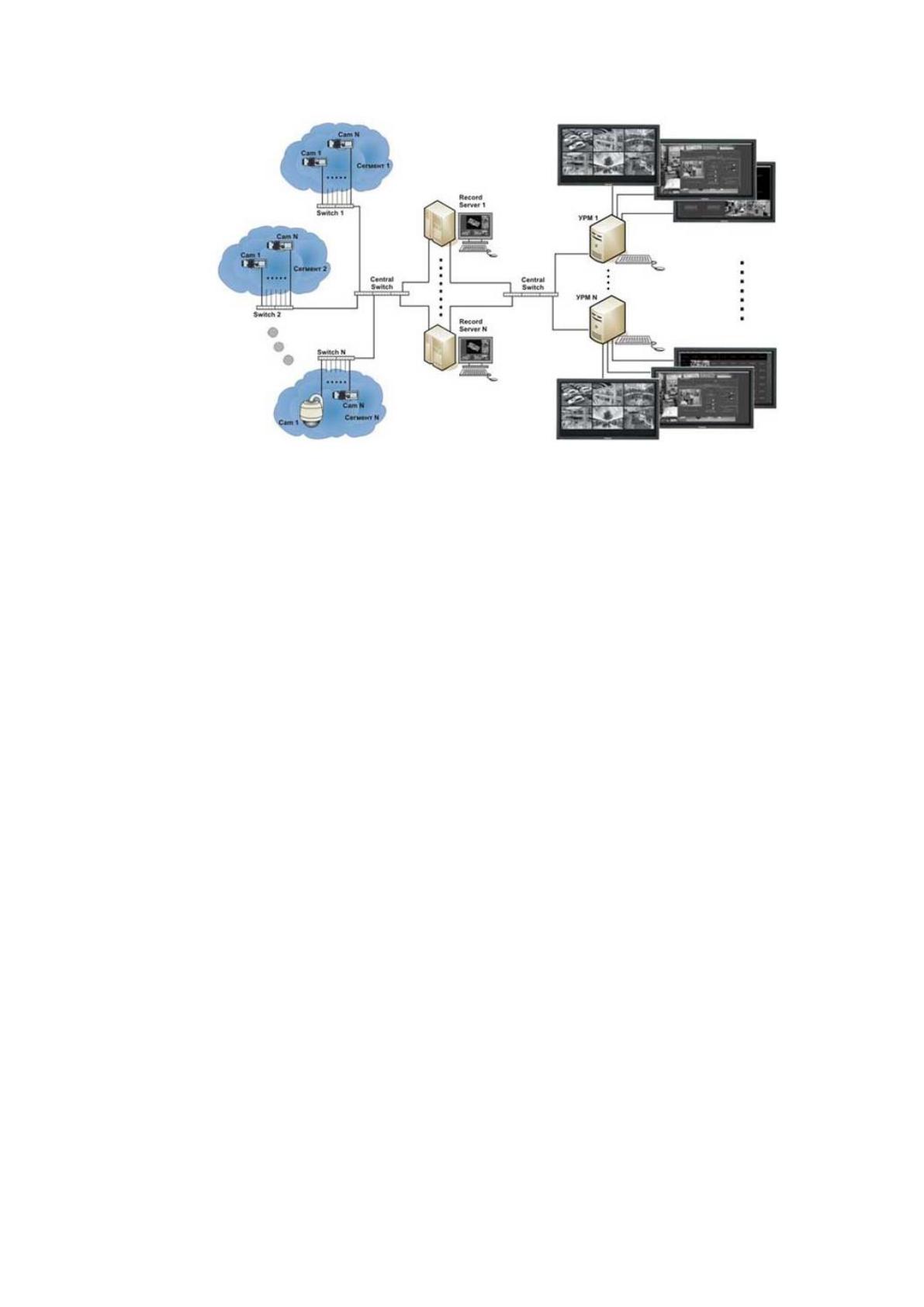

Рисунок 31 - Схема соединения камер с видеорегистратором
Защита от короткого замыкания.
Защита от перегрузки - ИБП автоматически выключится, если нагрузка
составит 120% от допустимой в течении 60 сек. и 130% в течение 4 сек.
Защита от глубокого разряда батарей - автоматически выключится после 40
минут автономной работы вне зависимости от величины нагрузки.
Защита входной цепи - возвращаемый в исходное положение автоматический
выключатель.
Защита компьютерной сети или телефонной линии - порт RJ-45/RJ-11
Количество и тип аккумуляторной батареи, В/Вт*шт - 12V9Аh x 1
Обычное время заряда максимум - 12 часов до 90% после полной разрядки.
Время работы от аккумулятора при нагрузке PС + 15" монитор (обычно 100
Вт) - ~ 27-30 мин.
Светодиодная индикация: Сеть (индикатор зеленого цвета), Работа от
аккумулятора (индикатор жёлтого цвета), Неисправность (индикатор красного
цвета).
Размеры, мм - 252х130х209.
Выходные разъемы - 6 x Sсhukо СЕЕ 7 (2 с фильтрацией, 4 с батарейной
поддержкой).
Уровень шума < 40 дБ (1 м от поверхности).
Поддерживаемые стандарты ISО9002, СЕ, сUL, PСT.
89
Вес нетто/брутто, кг - 7,0.
Данное устройство стоит 2 930 рублей за штуку и имеет весьма
положительные отзывы в интернет-магазинах.

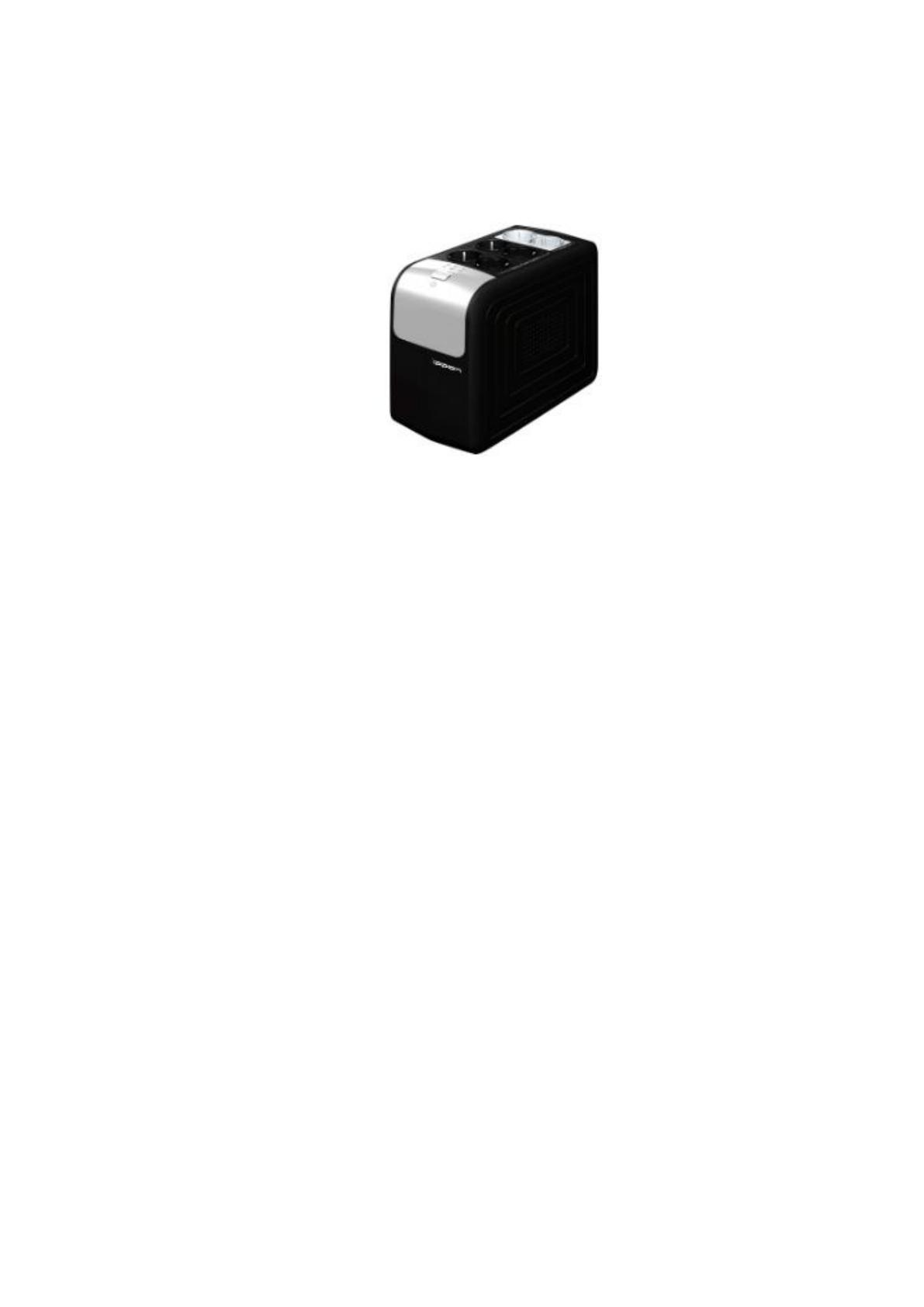

Рисунок 32 - Источник бесперебойного питания IPPОN Bасk Vеrsо 800
Система СКУД преимущества данной структуры очевидны. В первую
очередь, системы контроля и управления доступом предполагает отсутствие
«человеческого фактора»: программа и оборудование системы СКУД не устают и
работают одинаково бесперебойно в любое время суток и при любых
обстоятельствах. Во-вторых, контроль функционирования всех компонентов
структуры может быть сосредоточен на одном пульте – соответственно,
необходимость в содержании большого штата вахтеров и охранников отпадает
сама собой. И, в-третьих, система СКУД позволяет совместить в одном
программно-аппаратном комплексе несколько полезных функций: например, учет
количества прохождений, видеозапись моментов входа\выхода в\из здание или
помещение, и многое другое.
Выбор типов каналов связи производится в зависимости от многих факторов:
от количества и расположения точек прохода, от размеров и этажности помещений,
от наличия кабельных шахт и каналов, от состава уже имеющихся кабельных трасс,
а также от структуры ЛВС помещения. В данном случае выбрана физическая среда
передачи данных Еthеrnеt, сетевые контроллеры (Sphinx Е500) подключаются с
помощью кабеля типа витая пара и разъема RJ-45 в сеть компании.
Настройка каждого контроллера производится с помощью специальной
утилиты ЕGP 3. Во время программирования в контроллер вносятся его
статический IP-адрес (DHСP не поддерживается), адрес управляющих
90
компьютеров (сервер или рабочая станция) Pаrsес, который будет
взаимодействовать с данным контроллером и адрес сетевого шлюза
(маршрутизатора), при необходимости (если контроллер и управляющий им
компьютер находятся в разных IP-подсетях). Обмен информацией между
контроллером и компьютером производится в этом случае по транспортному
протоколу UDP.

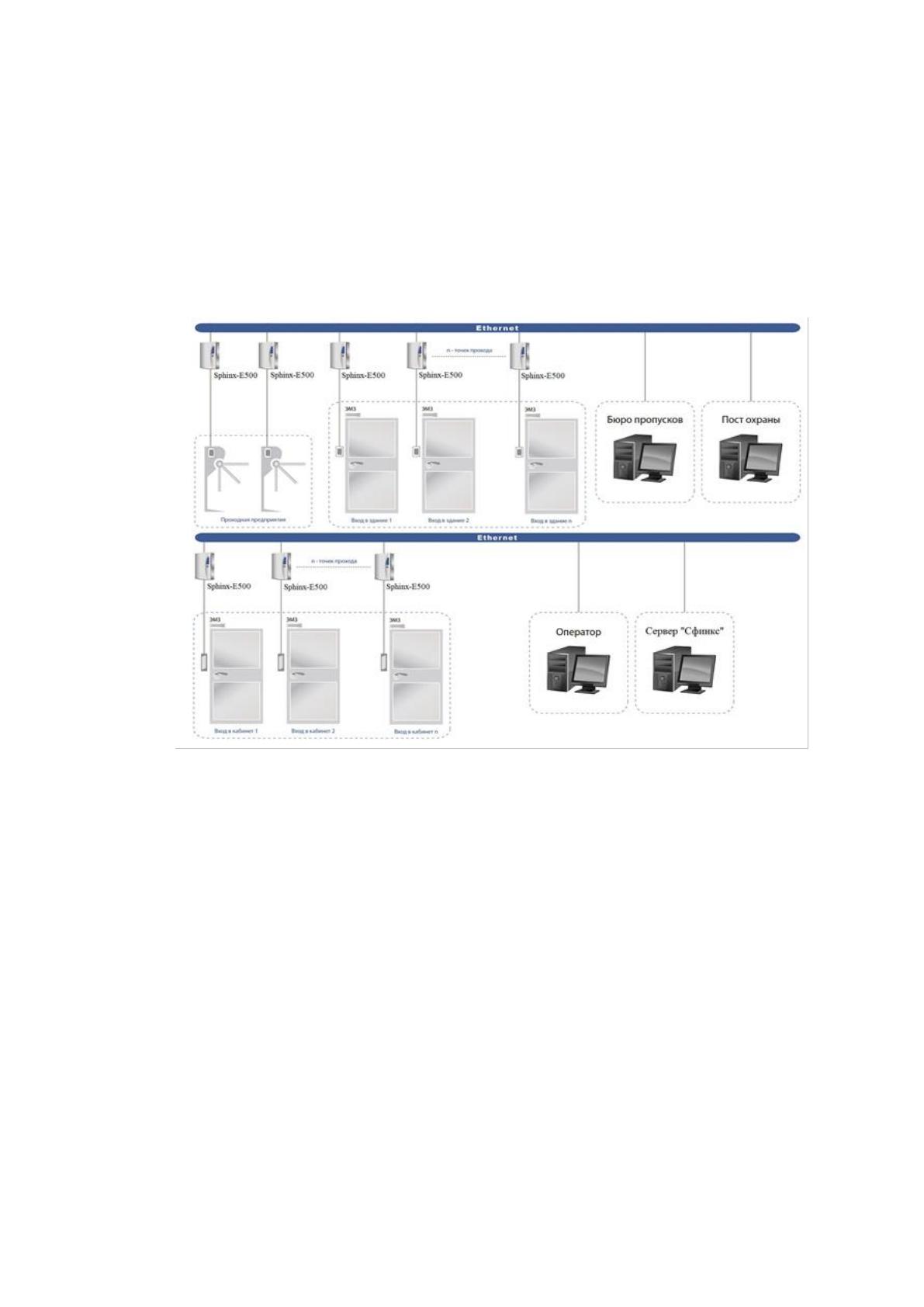

Рисунок 33 - Построение системы на Еthеrnеt
Рекомендации по применению интерфейса Еthеrnеt:
Минимум монтажных работ в здании.
При уже организованной локальной сети на предприятии удобно применять
данный тип – минимальная прокладка кабеля, подключение к близлежащей
розетке Еthеrnеt.
Высокая скорость передачи информации.
Нет территориальных привязок оборудования к серверам или станциям.
Связь обеспечивается через коммутатор.
Распределенность систем дает возможность проводить ремонтно-
восстановительные работы элементов оборудований без воздействия на
остальные участки, т.к. они находятся на самостоятельной линии связи.
Особенности данного решения
91
Нет территориальных привязок оборудования к серверам или станциям.
Связь обеспечивается через коммутатор.
Распределенность систем дает возможность проводить ремонтно-
восстановительные работы элементов оборудований без воздействия на
остальные участки, т.к. они находятся на самостоятельной линии связи.
Высокая скорость передачи информации (10 или 100 Мбит, в зависимости от
модели контроллера).
Возможность использования существующей инфраструктуры ЛВС.
Прямое подключение устройства в IP-коммутатор, отсутствие
дополнительных устройств-интерфейсов.
Тип подключения: звезда.
Протяженность сегмента линии до 100 м.
Для перехвата ПЭМИ ТСПИ могут использоваться как обычные средства
радиотехнической разведки, так и специальные средства, которые называются
технические средства разведки побочных электромагнитных излучений и наводок
(ТСР ПЭМИН).
Система защиты информации "Гром-ЗИ-4Б" (рисунок 9) предназначена для
маскировки побочных электромагнитных излучений и наводок (ПЭМИН) средств
вычислительной техники. «Гром-ЗИ-4Б» формирует шумовую помеху в широком
диапазоне частот и полностью соответствует СМД ФСТЭК по контролю
защищенности информации, обрабатываемой СВТ от утечки за счет ПЭМИН.

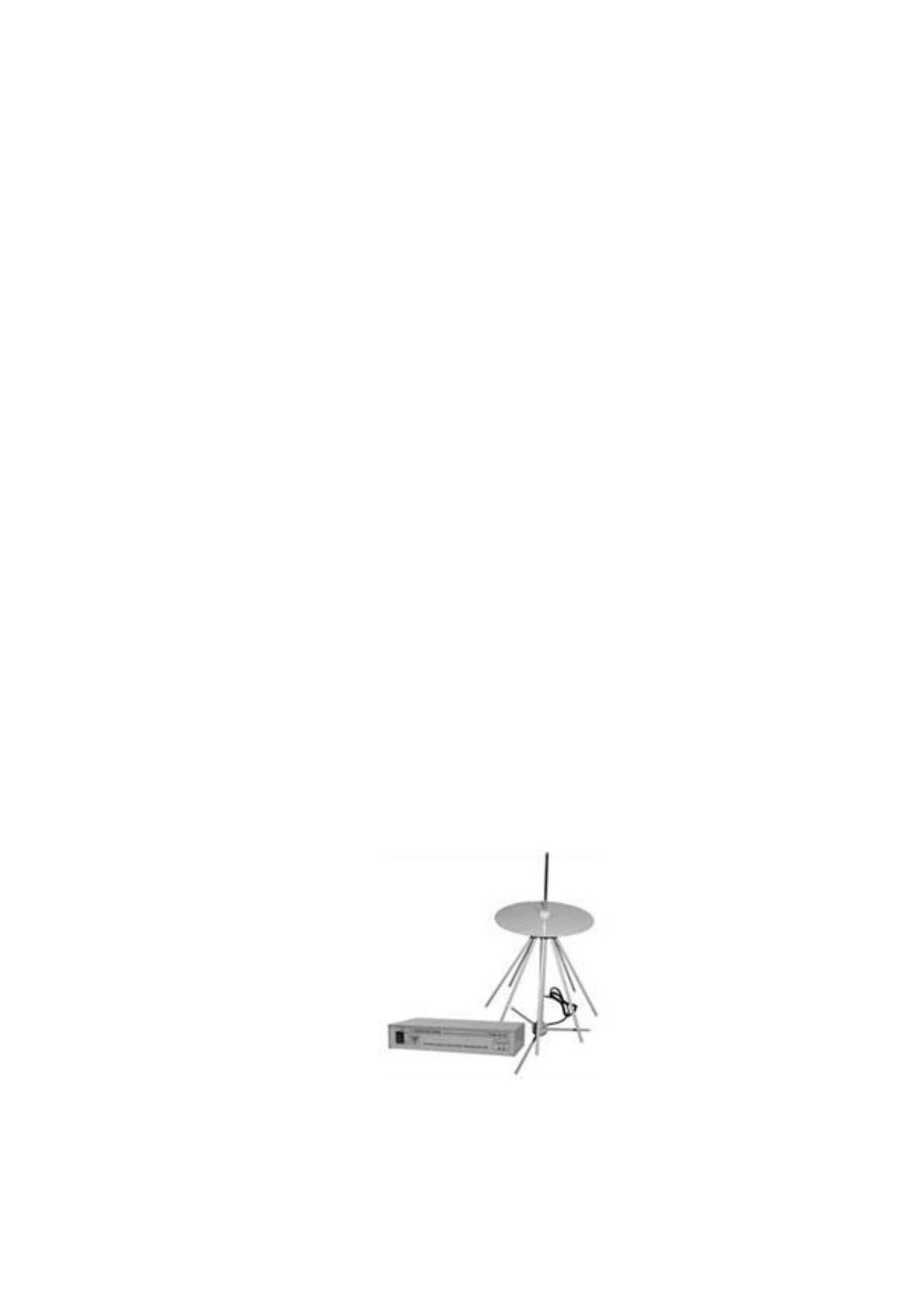

Рисунок 34 - Система защиты информации "Гром-ЗИ-4Б".
Система является двухканальной. Первый канал системы необходим для
формирования магнитной составляющей электромагнитного поля помех в
