Дипломная работа: Автоматизация обработки заявок АО "Сейм-Агро"
Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам
66
Начало
Запуск системы
Выбрать пункт
меню с требуемым
типом справочника
Сохранить и
закрыть окно
Отредактировать
данны е
Вызвать пункт
ме ню
«менеджеры»
Отредактировать
данны е
Требуется
актуализировать
справочник?
Сохранить и
закрыть окно
Вызвать пункт
ме ню «продукция»
Отредактировать
данны е
Сохранить и
закрыть окно
Требуется актуализировать
данные о продукции
?
Требуется актуализировать
данные о менеджерах?
А1
Да
Нет
Нет
Да
Да
Нет
Рис. 2.9. Блок-схема алгоритма работы в ИС
67
Выбрать пункт
меню «Клиенты»
Отредактировать
данны е
Сохранить и
закрыть окно
Выбрать пункт
контекстного меню
«Заявки»
Отредактировать
данны е
Расчёт сум мы
выплаты
Требуется редактировать
карты работы клиентов?
Требуется
редактировать заявку?
А1
А2
Да
Нет
Да
Нет
Сохранить
Выбрать пункт
контекстного меню
«Поставок»
Отредактировать
данны е
Сохранить
Выбрать пункт
контекстного меню
«Партий»
Отредактировать
данны е
Сохранить
Рис. 2.10. Блок-схема алгоритма работы в ИС (A1)
68
Выбрать в главном меню
пункт «Отчёт» и «Отчёт ы о
заявках»
Ввод диапазона
дат
Сохранить/закрыть
Формирование
отчётов
Требуется
формировать отчёты?
А2
Да
Выбрать в контекстном
меню заявок пункт «Отчёт
о заявке»
Сохранить/закрыть
Формирование
отчётов
Требуется
формировать отчёты
по заявке?
Да
Нет
Нет
А2

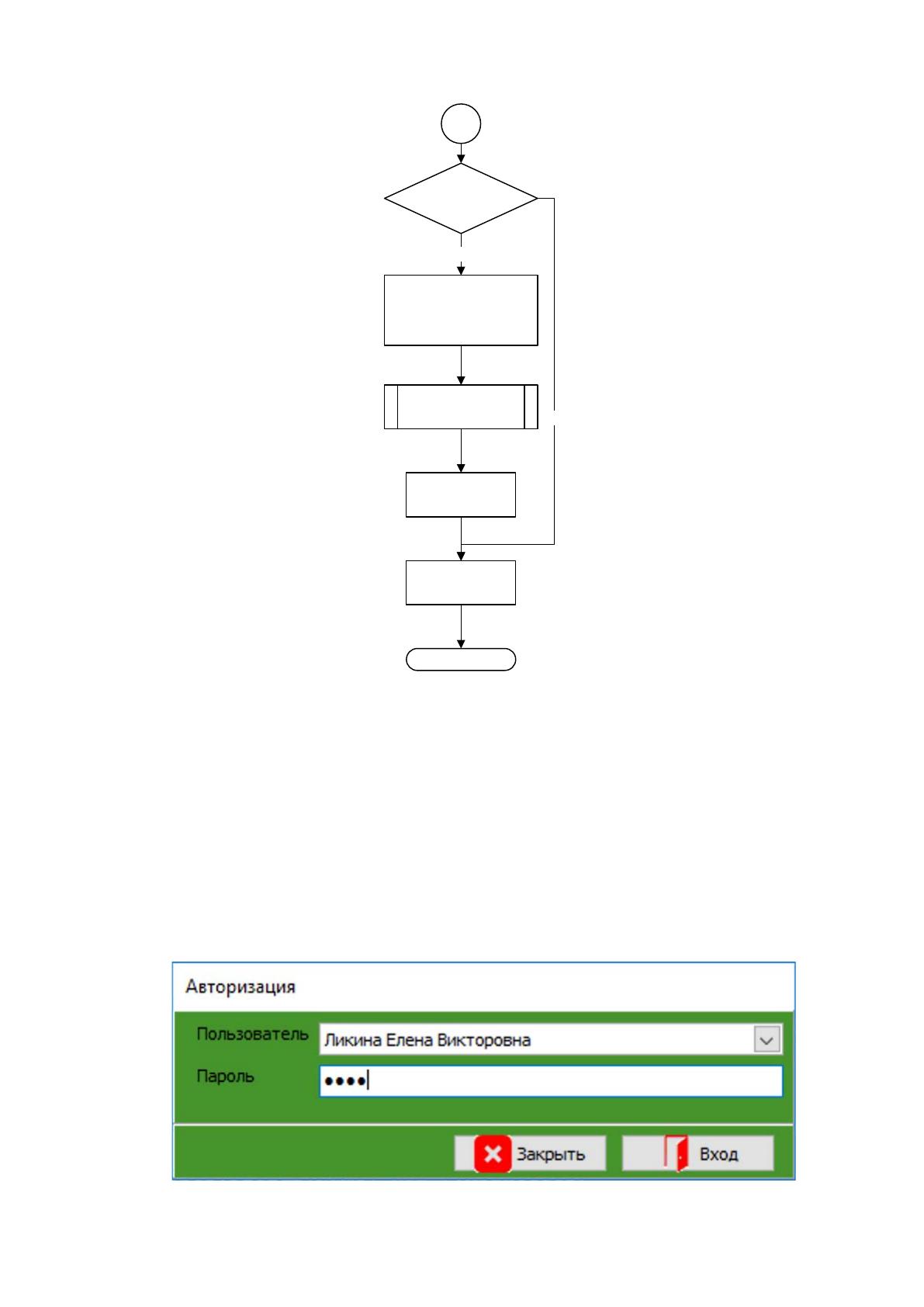

Рис. 2.11. Блок-схема алгоритма работы в ИС (А2)
69
Конец
Выход из системы
Выбрать в контекстном
меню поставки пункт
«Отчёт о графике
поставок»
Сохранить/закрыть
Формирование
отчётов
Требуется
формировать отчёты
по поставке?
Да
Нет
А3

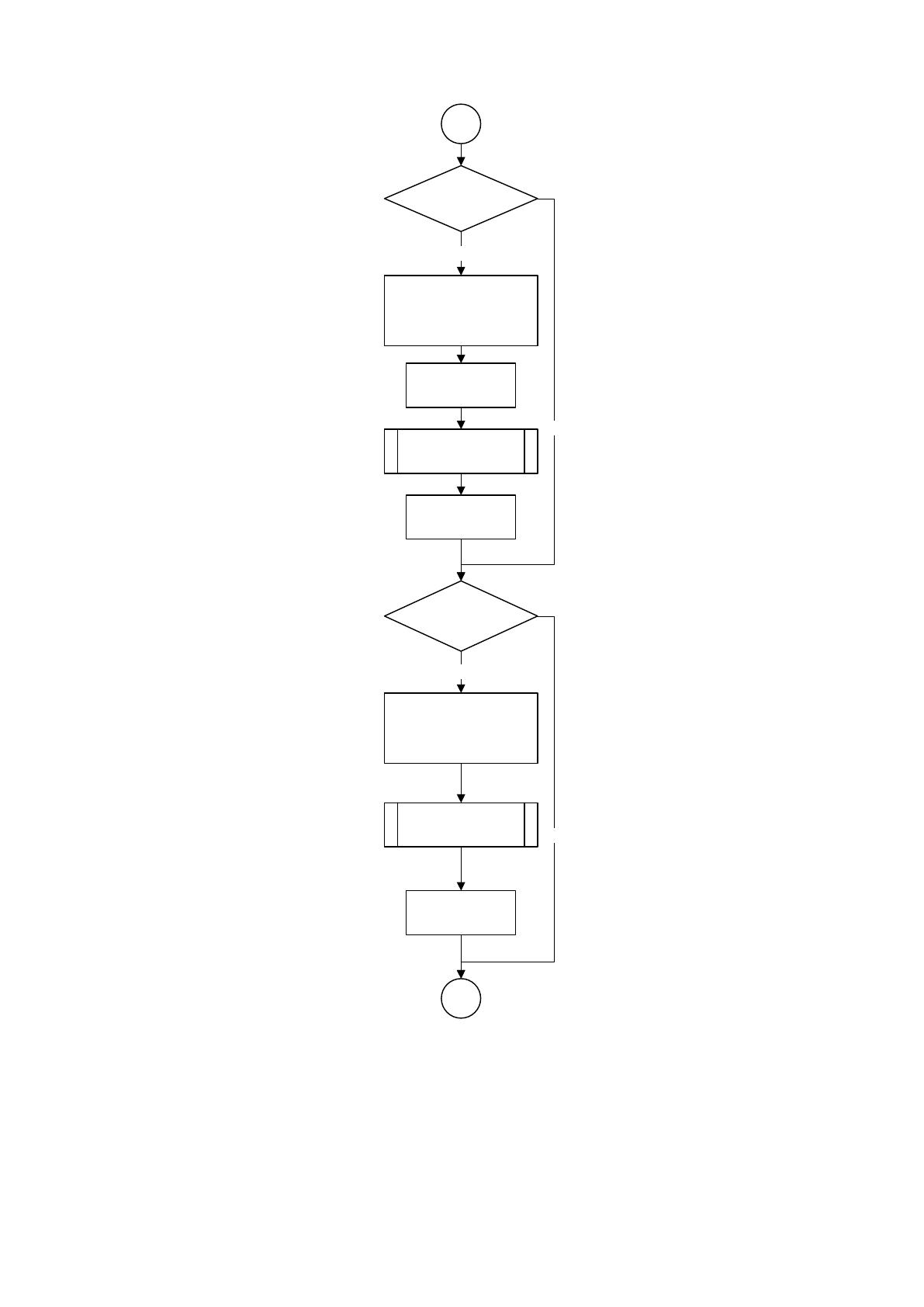

Рис. 2.12. Блок-схема алгоритма работы в ИС (А3)
В приложении В представлен исходный код приложения.
2.4 Контрольный пример реализации проекта и его описание
Работать в системе могут только авторизированные пользователи. На
рисунке 2.13 представлено окно авторизации.
Рис. 2.13. Окно авторизации
70
После входа в систему открывается главное окно. На рисунке 2.14
представлено главное окно начальника отдела по работе с клиентами. Для данного
типа пользователя доступна таблица заявок и поставок без возможности
редактирования. Доступны отчёты и настройка прав пользователей.

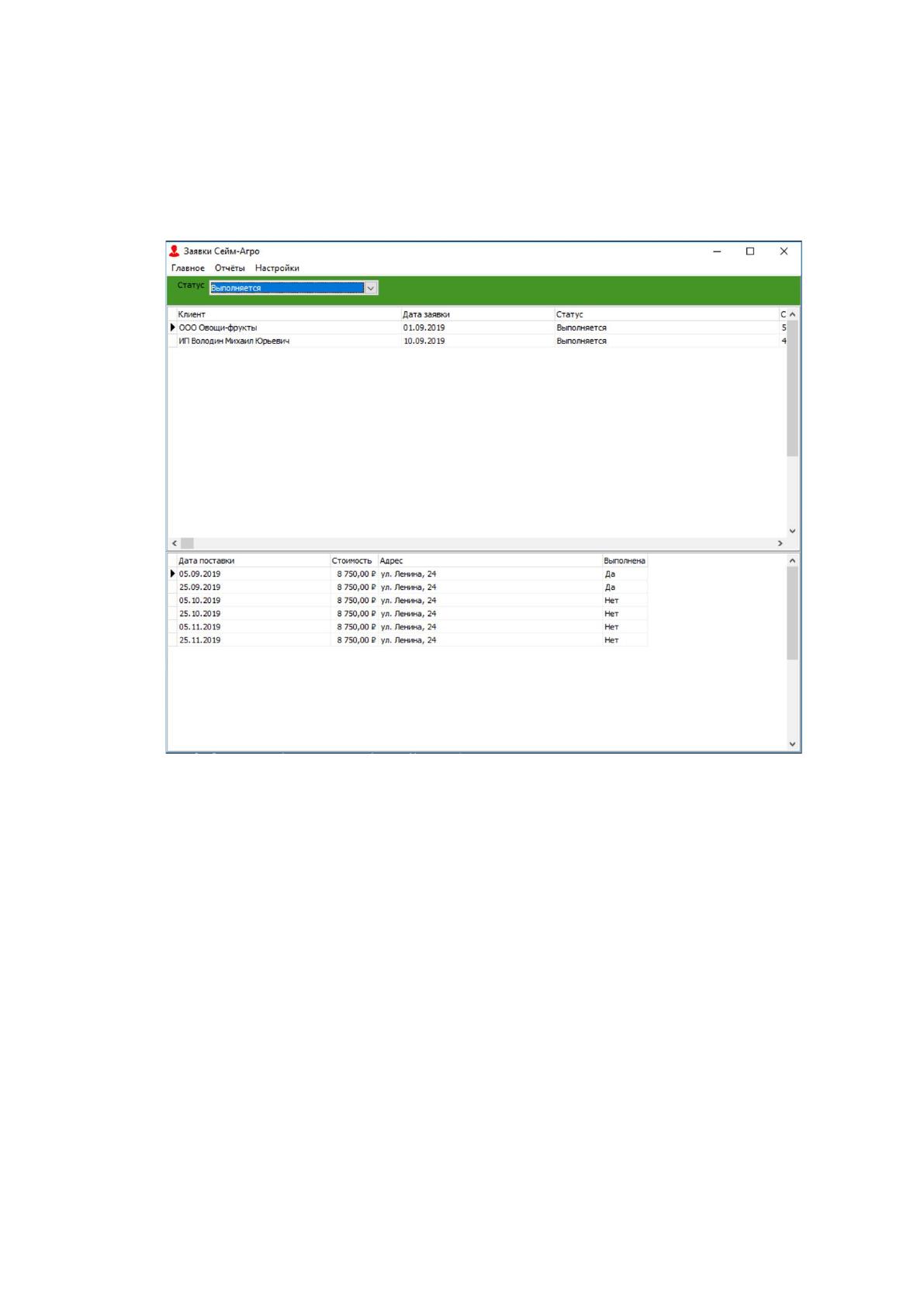

Рис. 2.14. Главное окно для пользователя с правами начальника
Для настройки прав пользователей требуется выбрать пункт главного меню
«Настройки» и «Менеджеры», откроется окно, представленное на рисунке 2.15.
Источник: https://baza.diplomsite.ru/previewfile/1857
