43
некоторый компонент реализует отдельные классы, то для обозначения
компонентa используется расширенный символ прямоугольника. При этом
прямоугольник компонентa делится на две секции горизонтальной линией.
Верхняя секция служит для записи имени компонентa и, возможно,
дополнительной информации, а нижняя секция – для указания реализуемых
данным компонентом классов.
В случае если компонент является экземпляром и реализует три
отдельных объекта, он изображается в форме компонентa уровня экземпляров.
Объекты, которые находятся в отдельном компоненте-экземпляре,
изображаются вложенными в символ данного компонента. Подобная
вложенность означает, что выполнение компонентa влечет за собой
выполнение операций соответствующих объектов. При этом существование
компонентa в течение времени исполнения программы обеспечивает
функциональность всех вложенных в него объектов. Что касается доступа к
этим объектам, то он может быть дополнительно специфицирован с помощью
видимости, подобно видимости пакетов.
По моему мнению разработка диаграммы компонентов предполагает
использование информации не только о логическом представлении модели
системы, но и об особенностях ее физической реализации. В первую очередь,
необходимо решить, из каких физических частей или файлов будет состоять
программная система. На этом этапе следует обратить внимание на такую
реализацию системы, которая обеспечивала бы возможность повторного
использования кода за счет рациональной декомпозиции компонентов, а также
создание объектов только при их необходимости.
Общая производительность программной системы существенно зависит
от рационального использования вычислительных ресурсов. Для этой цели
необходимо большую часть описаний классов, их операций и методов вынести
в динамические библиотеки, оставив в исполняемых компонентах только самые
необходимые для инициализации программы фрагменты программного кода.
44
После общей структуризации физического представления системы
необходимо дополнить модель интерфейсами и схемами базы данных. При
разработке интерфейсов следует обращать внимание на согласование
различных частей программной системы. Включение в модель схемы базы
данных предполагает спецификацию отдельных таблиц и установление
информационных связей между ними.
Завершающий этап построения диаграммы компонентов связан с
установлением и нанесением на диаграмму взаимосвязей между компонентами,
а также отношений реализации. Эти отношения должны иллюстрировать все
важнейшие аспекты физической реализации системы, начиная с особенностей
компиляции исходных текстов программ и заканчивая исполнением отдельных
частей программы на этапе ее выполнения. Для этой цели можно использовать
различные графические стереотипы компонентов.
При разработке диаграммы компонентов следует придерживаться общих
принципов создания моделей на языке UML. В частности, в первую очередь
необходимо использовать уже имеющиеся в языке UML и общепринятые
графические и текстовые стереотипы. В большинстве типовых проектов этого
набора достаточно для представления компонентов и зависимостей между
ними.
Диаграмма компонентов, как правило, разрабатывается совместно с
диаграммой развертывания (см. следующий параграф ВКР), на которой
представляется информация о физическом размещении компонентов
программной системы по ее отдельным узлам.
Для компонент ООО Росинфом я применил трехуровневую архитектуру
(Рисунок 9). Она включает следующие уровни:
Интерфейс взаимодействия с внешней средой.
Чаще всего этот уровень рассматривается как интерфейс
пользователя. В его рамках определяется представление данных для передачи
другим системам или пользователям, набор экранов, форм и отчетов, с
которыми имеют дело пользователи.
45
Бизнес-логика. На этом уровне реализуются основные правила
функционирования данного бизнеса, данной организации.
Предметная область. Данный уровень содержит концептуальную
схему данных, с которыми имеет дело организация. Эти же данные могут
использоваться и другими организациями в своей работе.
Уровень управления ресурсами.
На нем находятся все ресурсы, которыми пользуется система, в том
числе другие системы. Очень часто используемые ресурсы сводятся к набору
баз данных, необходимых для работы организации. На этом уровне
определяется структура используемых ресурсов и способы управления ими, в
частности, конкретное размещение данных по таблицам реляционной базы
данных или классам объектной базы данных и соответствующий набор
индексов. Чаще всего схемы баз данных оптимизируются под конкретный
набор запросов, и поэтому их структура несколько отличается от
концептуальной схемы данных, находящейся на предыдущем уровне.
Диаграмма компонентов служит частью физического представления
модели, играет важную роль в процессе и является необходимой для генерации
программного кода.
46

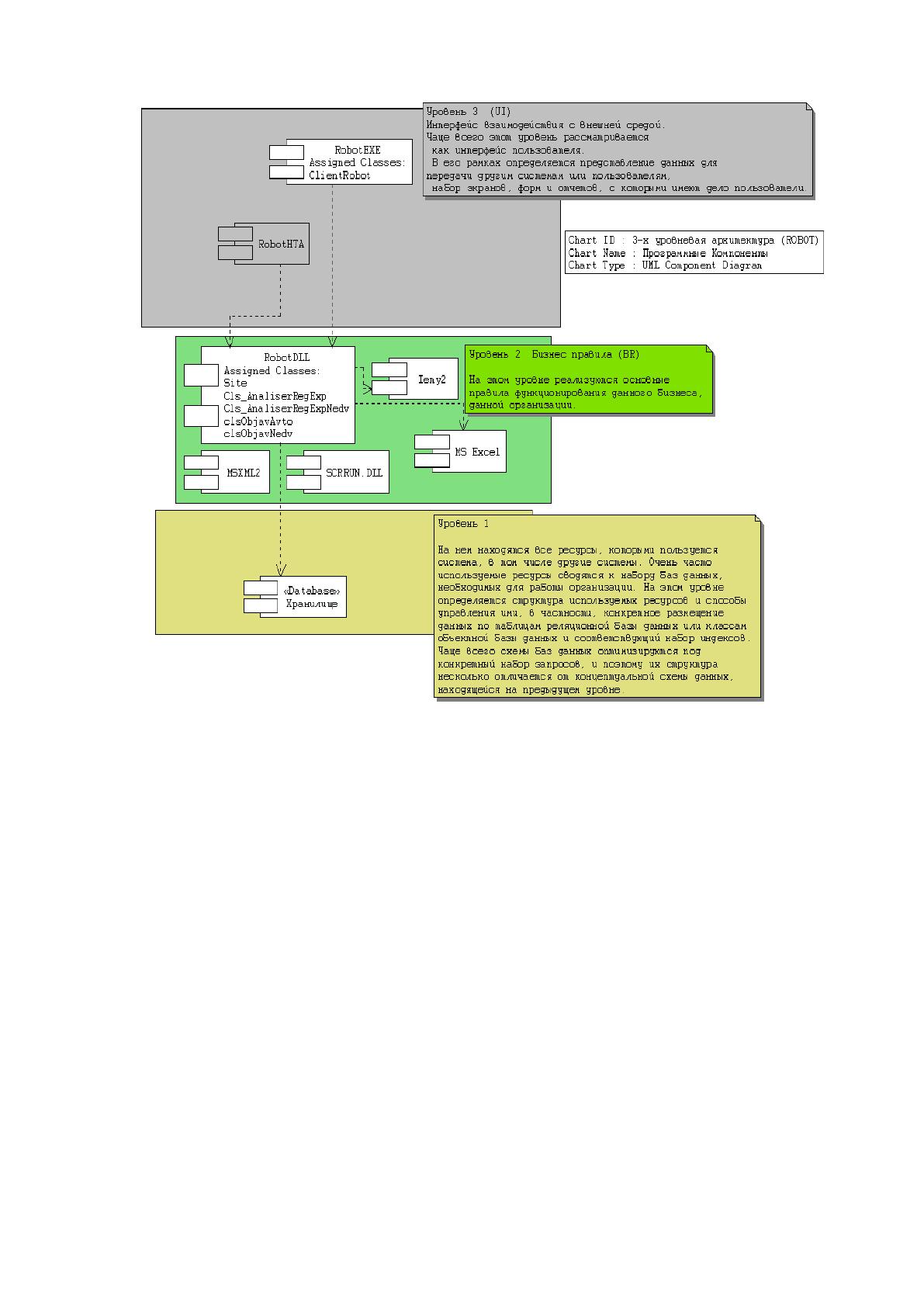

Рисунок 9. Архитектура компонент в подсистеме WebРобот
Диаграммы размещения
Исходя из основных положений программной инженерии цель этапа
физического проектирования это разработка детальных инструкций для
выполнения реализации автоматизированной системы. При этом на этапе
физического проектирования обычно не делают выбора в пользу тех или иных
средств реализации. Хороший физический проект должен оставлять свободу
выбора средств реализации разработчикам, выполняющим окончательное
кодирование и отладку модулей системы. Однако необходимо учитывать
физические возможности и ограничения средств реализации. К примеру, на
этапе физического проектирование можно сказать, что для хранения данных в
системе будет использоваться СУБД, назвать требования, которым она должна
47
удовлетворять, какие технологии поддерживать, но выбор конкретной СУБД
остается за разработчиками, выполняющими реализацию проекта.
Архитектура системы автоматизации «Росинфом ».
На основании концептуального и логического дизайна системы
автоматизации можно сделать вывод, что система состоит из двух основных
модулей – сервера баз данных и клиентского приложения. Сервер баз данных –
центральное место хранения всех данных системы. Этот объект по
определению является единственным в системе автоматизации. Клиентское
приложение – программа, используемая пользователем для работы с
информацией, находящейся в базе данных. Система автоматизации должна
позволять нескольким сотрудникам вести работу с данными одновременно.
Исходя из вышесказанного, мною как разработчиком сделан вывод, что
для данной системы наиболее подходящий выбор – двухуровневая архитектура
«клиент-сервер».
В качестве сервера будет выступать сервер баз данных, отвечающий за
хранение и обработку всей информации.
Сервер должен поддерживать механизм хранимых процедур. В
хранимых процедурах будет реализована переменная логика системы, т. е.
специфические правила обработки данных, которые меняются год от года. При
помощи программного обеспечения управления сервером баз данных можно
будет редактировать код тех или иных хранимых процедур, для выполнения
адаптации системы к условиям проведения набора в текущем году.
Если рассматривать структуру любой системы автоматизации
относительно выполняемых функций, то в ней можно выделить три основных
элемента:
презентационный – отображение информации, доступ к
функциональности, поддержка навигации, защита целостности
пользовательского интерфейса;
прикладная логика – поддержка нужных алгоритмов, генерация
деловой информации на основе получаемых данных и защита ее целостности;
