В качестве выходных данных программа генерирует отчеты по
таблице соответствия IP - адрессов, MAC - адресов хостов, их имен и тому
подобное, журналы подключений, сигнализаций, отправленных или
принятых сообщений. Утилит не забирает большое количество системных
ресурсов. Данная система занимает в памяти достаточно небольшой объем
и находиться в системном трэе, при этом весь основной функционал
остается с доступом через "горячие клавиши".
Графический интерфейс утилита предельно удобен и нагляден.
Продумана гибкая система настроек внешнего вида программы, которая
позволяет пользователю настроить ее "под себя". Многообразные значки
условного обозначения устройств и потенциал рисования плана
помещений с добавлением условных соединительных линий дают
возможность наглядно смоделировать схему сети и организации с
указанием имен, должностных лиц, телефонов и другой информацией с
привязкой ее к условным областям и устройствам. Так же, программа
идентифицирует загруженную операционную систему на ПК и
воспроизводит специфические значки ОС возле значков данных ПК на
карте.
Особая редакция программы «10 Страйк LANState» содержит
встроенный веб - сервер, который позволяет пользователям сети держать
под наблюдением карту состояния сети, а так же позволяют
экспортировать созданную схему сети в Microsoft Visio 2003 и выше.
Для наглядности рассмотрим дерево функций, которые выполняет
сетевой администратор. (рис.22)
73
73
Рисунок 22. Фрагмент дерева функций.
По представленной программе существует сценарий диалога для
администрирования. Рассмотрим фрагмент сценария диалога (рис. 22а)
Рисунок 22а. Фрагмент сценария диалога ИС «10 Страйк LANState».
Функции
Основные
Сканирование
сети и поиск
компьютеров
Срздание карты
локальной сети
Мониторинг
сетвых устройств
Служебные
Мониторинг
событий Event
Log
Удаленный
мониторинг
сетей
организаций
Прием SNMP-
ловушек
Основное меню
Справка
FAQ (Вопросы и
ответы)
Системные
ограничения на
работу с TCP/IP
Устранение проблем
с работой с WMI
удаленно
Вид
Значки устройств Карта
Горячие клавиши в
программе
Отчеты и журналы
Общие сведения
Учетные записи
(пользователи)
Реестр
Журнал событий
(Event log)
Сервис
Монитор
подключений к
общим ресурсам
Получение имени
хоста по IP-адресу
Общие ресурсы
компьютера
Просмотр объема и
скорости трафика на
сетевых интерфейсах
Инвентаризация Создать отчет
Инвентаризировать
выбранные хосты
Мониторинг
Мониторинг TCP-
порта
Мониторинг ICMP-
пингом
Мониторинг DNS-
серверов
Мониторинг SNMP
Хост
Добавление
проверки
мониторинга хоста
Картат Нарисовать соединить
Главное меню создать карту Добавить устройство
Настроить
мониторинг
График и статистика
74
74
2.3.4. Описание программных модулей
Строит и отображает в наглядном представлении карту сети с
условными обозначениями, связями и областями, с возможностью
отслеживания в реальном времени состояния устройств (работает/не
работает), состояния портов удаленных машин (открыт/закрыт), состояния
различных служб, файлов и т.д. Включает в себя ряд полезных функций
для получения информации об удаленных машинах:
IP - адреса;
MAC - адреса (номера сетевых адаптеров);
Текущий пользователь;
Принадлежность к домену, серверу;
Установленная операционная система;
Список дисков;
Текущие дата и время;
Доступные сетевые ресурсы;
Текущие подключения;
Системный реестр;
Службы и устройства;
Учетные записи;
Группы пользователей;
Открытые порты;
Выполняемые процессы;
Журналы событий;
Полная информация о домене или рабочей группе;
Список установленного ПО;
SNMP-информация.
75
75
2.4 Контрольный пример реализации проекта и его описание

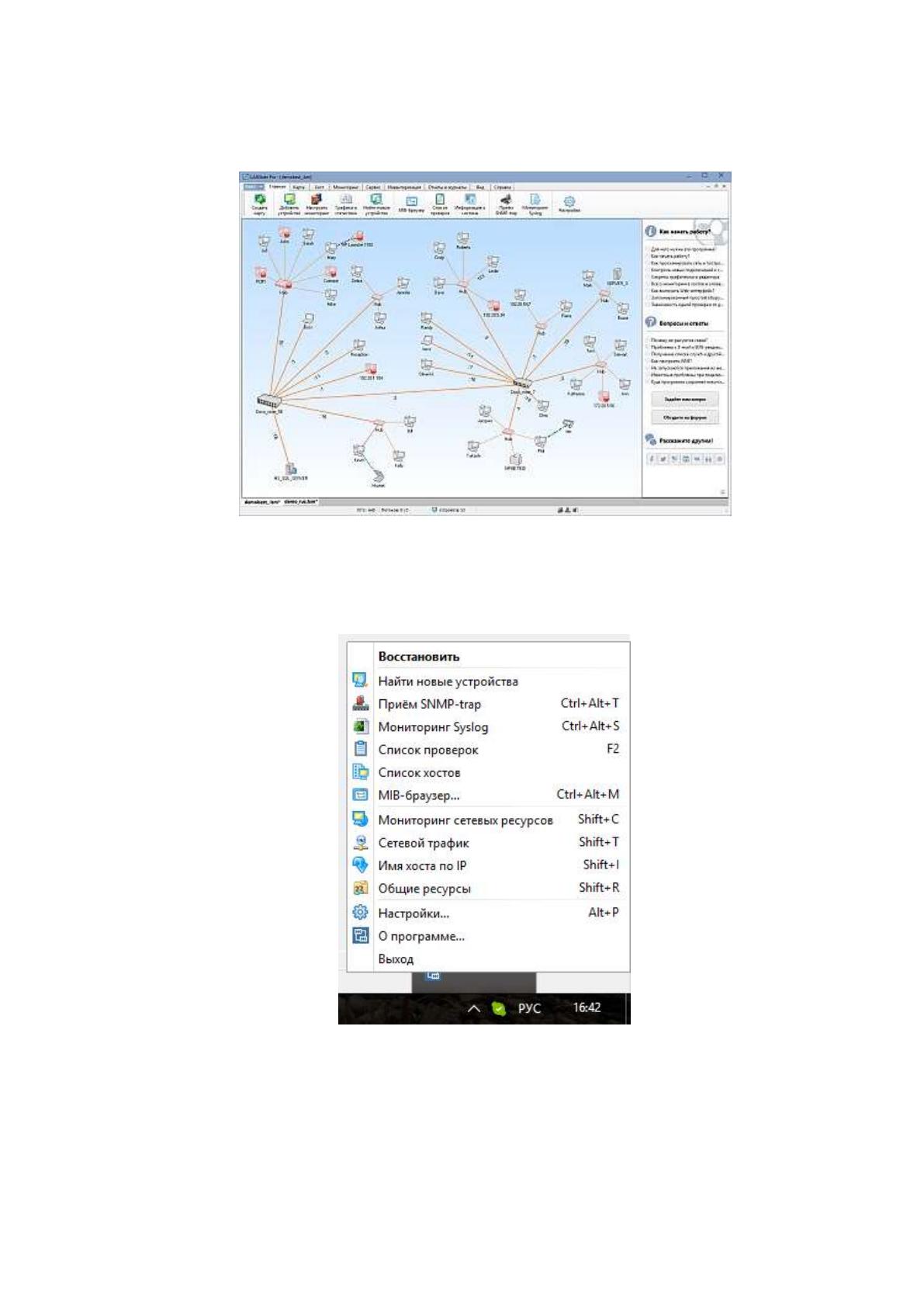

Главное окно с картой состояния сети:
Рисунок 23. Карта состояния сети
Контекстное меню программы в трее:
Рисунок 24. Контекстное меню программы

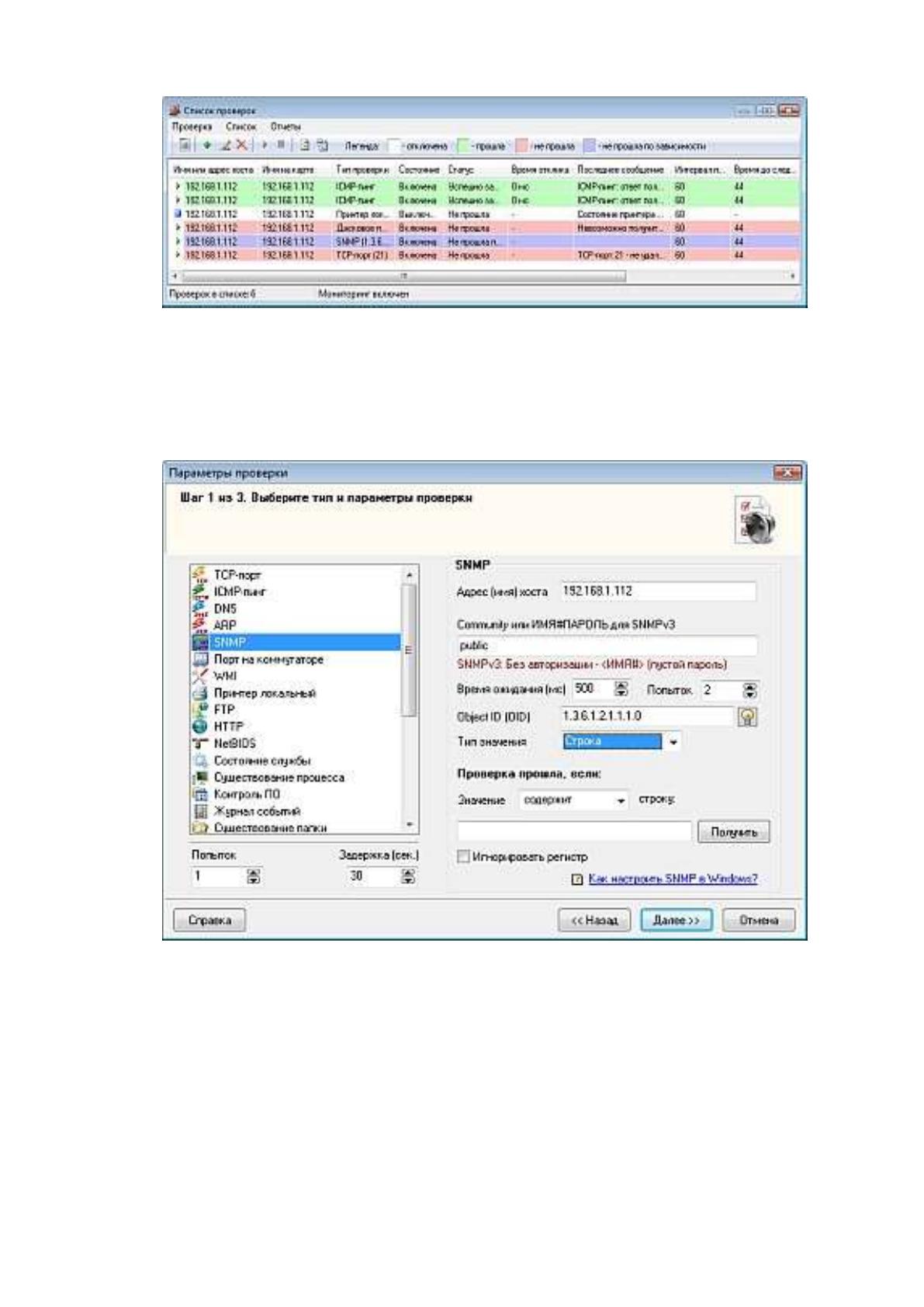

Список проверок мониторинга:
76
76
Рисунок 25. Список проверок.
Настройка проверки мониторинга устройства (SNMP):
Рисунок 26. Параметры проверки
MIB-браузер:
