можно получит информацию о любом сетевом устройстве. В настоящее
время, практически каждое устройство, ОС, IP-АТС, коммутаторы,
роутеры, web-камеры, оснащены SNMP-агентом. SNMP-ловушка (SNMP
trap) - это особый широковещательный (UDP) пакет, отправляемый
устройством с поддержкой протокола SNMP. При помощи такого
протокола, сигналы отправляются устройствами, для оповещения
администратора сети о наступлении критических событиях. Для
включения возможностей принятия SNMP-trap в программе необходимо
включить в главном меню прием сообщений и настроить параметры
оповещения. Функция приема SNMP-trap работает в фоновом режиме. При
получении от устройств сети сообщения , администратор будет
моментально получать уведомления.
2.3. Программное обеспечение задачи.
2.3.1. Общие положения (дерево функций и сценарий диалога).
Программное обеспечение ЛВС представляет собой иерархическую
структуру, которая соответствует семиуровневой модели ВОС. К основной
задачи ЛВС относится обеспечение функционирования прикладных
процессов, которые могут реализоваться с применением
автоматизированных систем управления сети. Существуют протоколы
верхнего уровня, которые реализуются по средствам выполнения
прикладных программ сети. Взаимодействие процессов производится
средствами сетевых операционных систем и аппаратными средствами
сети.
Программы сетевых операционных сетей осуществляют реализацию
протоколов 3 верхних уровней моделей ВОС:
Прикладной уровень
68
68
Предварительный уровень
Сеансовый уровень.
Протоколы нижних 4-х уровней могут быть реализованы
аппаратурными средствами, например сетевыми адаптерами. К нижним
уровням относятся: транспортный, сетевой, канальный, физический
уровни. Иногда процедуры нижних уровней, кроме физического,
реализуются программными средствами сетевых операционных систем.
Дадим определение сетевым операционным системам, далее СОС.
СОС- система программных средств, которая управляет процессами в сети
и взаимодействует с вычислительными процессами по средствам
объединения общей архитектуры определенными коммуникационными
протоколами. Такая система обеспечивает пользователям стандартный и
достаточно удобный доступ к сетевым ресурсам. Операционная система,
которая управляет работой ЛВС, является распределенной. СОС
распределяет все ресурсы сети между пользователями
автоматизированных систем и организует обмен между этими системами и
персональными компьютерами. На предприятия ФГУП «ФЦДТ «Союз»
существует такая структура СОС ЛВС, при которой каждый ПК сети
реализует все функции СОС, то есть может хранить в операционной
системе резидентную часть ОС и имеет доступ к нерезидентной части,
которая хранится на внешних носителях.
На предприятии существует централизованное управление сетями.
Такая система обеспечивает выполнение только базовых функций. На
рабочей станции введена сетевая оболочка, потому что сетевая
операционная система и операционная система рабочей станции
абонентской системы несовместимы. В качестве сетевой оболочки ОС
рабочей станции ЛВС выступает NetWare.
Рассмотрим дерево функций администратора сети (рис.20).
69
69
Рисунок 20. Функции администратора сети.
2.3.2 Характеристика базы данных
Рассмотрим ER модель, отражающую содержание информационной
модели СУБД. Данная база данных составлена в Access для составления
заявок на ремонтные работы в группе IT по результатам постоянного
мониторинга сетей и сетевых устройств. Для начала формируем журнал
заявок, который необходим для просмотра, редактирования, добавления
информации о неполадках сетей и сетевых устройствах. Так же
предусмотрены справочники видов работ, справочник материалов,
необходимых для решений проблем, справочник по причинам отказа
оборудования, а также справочник по срочности замены оборудования
сетевых устройств. (рис. 21).
При формирования отчетов можно получать информацию по
временному исполнению ремонтно - восстановительных работ, о
потребностях в материальном обеспечении, а также причине сбоя работы
сетей или сетевых устройств.
функции
администатора
сети
управление
отказами
учет работы
сети
управление
производительн
остью
управление
безопасностью
70
70

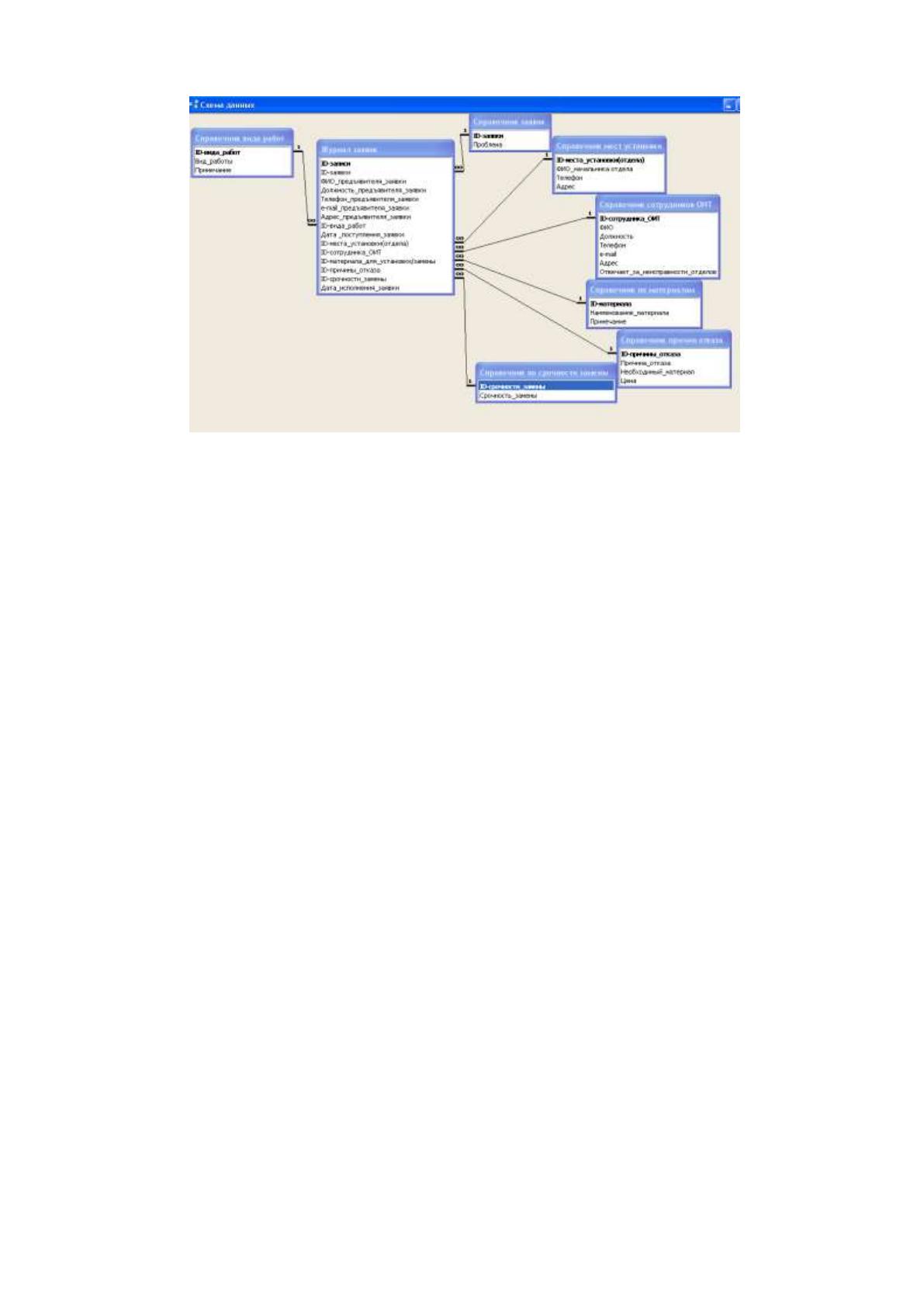

Рис. 21. Схема данных по обработки заявок по результатам мониторинга
сети.
2.3.3 Структурная схема пакета (дерево вызова процедур и
программ)
Программа «10-Strike LANState» позволяет производить
мониторинг состояния устройств сети, дает возможность вовремя получать
информацию о работе различных служб, открытых портах и так далее и
оперативно реагировать на различные события.
В основании функционирования располагается периодический опрос
устройств, которые помещены на карту путем последовательного
выполнения заданных для каждого устройства проверок. В зависимости от
результата выполнения такой процедуры, опрошенному устройству дается
условный символ (при включенном - цветной символ устройства, при
выключенном - серый, с затенением).
Существует потенциал настройки реакции утилита на то или иное
событие (включение/выключение устройства). К таким возможностям
относятся: выпадение на экран соответствующего сообщения,
проигрывание звукового файла, запуск внешних программ и команд с
71
71
заданными параметрами, запись в журнале, небольшое сообщение на
мобильный телефон (SMS), отправка электронного письма (E-mail),
перезапуск или остановка основных служб и компьютера.
Огромным достоинством утилита является также и то, что, однажды
просканировав сеть (что обычно занимает продолжительное время), можно
постоянно пользоваться в работе сформированной картой сети, это в
несколько раз ускоряет доступ к свойствам, ресурсам удаленных хостов и
их управлению. Применение информационной системы «10 Страйк
LANState» существенно облегчает процесс слежки за процессами в
локальной сети любых рангов и размеров. Значительно облегчается
управленческий процесс в сети за счет предоставляемой возможности
подключения к программе внешних приложений, например, файловые
менеджеры и программы удаленного администрирования.
Программа «10 Страйк LANState» иметь в распоряжении
возможность автоматического построения схемы сети, употребляя
информацию из найденных коммутаторов. Помимо этого, программа
может обнаружить и различить в сети несколько типов устройств,
например таких, как принтеры, сервера, сервера баз данных, роутеры,
коммутаторы, беспроводные устройства и т.д.
Функции получения информации об удаленном хосте предоставляют
администратору полную картину о сетевых устройств достаточно удобное
средство общения пользователя с другими участниками сети.
Дополнительными утилитами в данной программе являются: управления
питанием, сканирования сети, определения занимаемых и свободных
портов, дефиниции имен хостов по их адресам, определения адресов и
наименований фирм - изготовителей сетевых адаптеров, трассировки
маршрута до заданного хоста, приходят на помощь для ликвидирования
проблемы в сети. Информационная система «10 Страйк LANState» дает
возможность отслеживать общий трафик сетевой карты и проводить
контроль использования открытых сетевых ресурсов.
