17
успехи в компании. За счет этого повышается мотивация и появляется привязка
к коллективу, что может позитивно сказаться при появлении желания сменить
место работы продуктивного и в целом эффективного сотрудника.
К минусам данной структуры можно отнести сложность координации
нескольких взятых отделов, как уже упоминалось выше - при неудачном
построении плана разработки продукта или его отдельных компонентов весь
процесс производства может остановиться на одном из этапов. В свою очередь
это может принести крупные финансовые и временные потери, которые,
вероятнее всего, нельзя будет компенсировать в дальнейшем. Но стоит отметить
что подобная проблема является общей для множества организационных типов
и её нельзя отнести только к данному. Проблемы на этапе проектирования
самого процесса разработки встречались и встречаются во всем мире вне
зависимости от методов управления.
Другим недостатком является наличие необходимости в
высококвалифицированных и ответственных сотрудниках, что, в определенных
рамках, ограничивает кадровый отдел и сокращает списки возможных
кандидатов на предполагаемую должность в несколько раз. Помимо этого, для
работы над общим проектом, различным отделам придется много
взаимодействовать между собой в рамках организации. В случае с «Норс
Студиос» возникает проблема распределения филиалов на несколько
континентах, так, например, разница в часовых поясах филиалов "Норс Москва"
и «Норс Цинциннати» равняется восьми часам, что замедляет обмен
информации между филиалами за счет несостыковки рабочего времени. Из-за
этого, скорость принятия решений по управлению организацией и решению
проблем разработки продукта усугубляется.

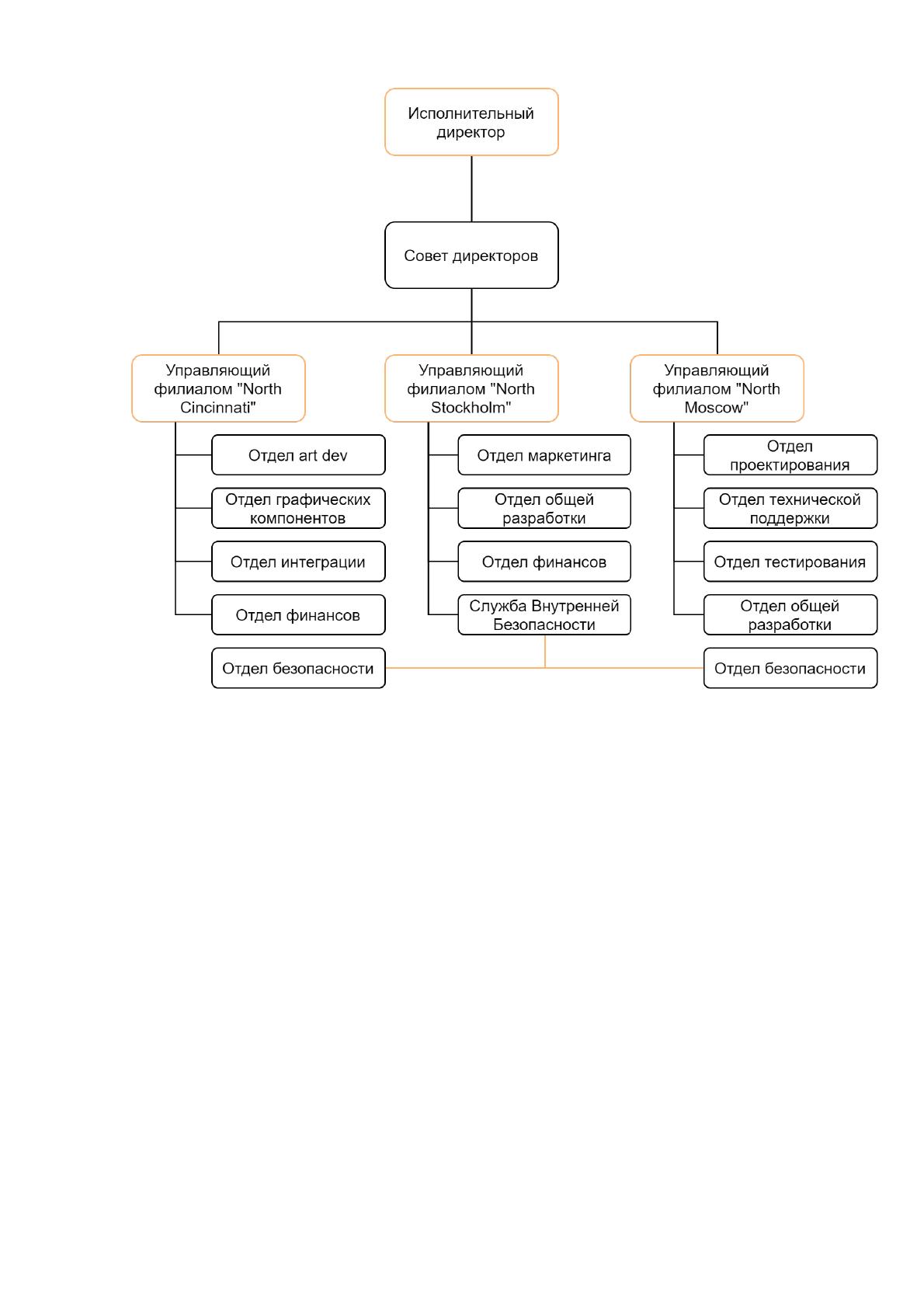

Общая организационная структура изображена на рисунке 1.
18
Рисунок 1. Общая организационная структура
1.1.3 Программная и техническая архитектура ИС предприятия
В "Норс Студиос" техническая архитектура включает в себя различное
оборудование и технические средства. Общий список достаточно обширен,
поскольку различные отделы имеют свои специфические задачи, которые
требуют узкоспециализированные сборки персональных компьютеров.
Основные серверные мощности предоставляются компании на контрактной
основе и в удаленном виде корпорацией Amazon в виде облачных решений. Тем
не менее, на предприятии существуют и свои локальные сервера, необходимые
для содержания конфиденциальной информации в сохранности. Список
устройств, используемых в организации, исключая точный модельный ряд
серверов Amazon и рабочих станций сотрудников:
1. Межсетевой экран Cisco FirePOWER 2110 NGFW 1шт на филиал;
19
2. Маршрутизатор Cisco ISR 891F Rack Mountable Router 1шт на филиал;
3. Коммутатор Cisco Catalyst 2960-48PST-S 48 ports 3шт на филиал;
4. Внутренний сервер HPE ProLiant DL325 Gen10 Plus 2.8GHz - 64GB 1шт
на филиал;
5. Многофункциональное устройство Canon imageRUNNER ADVANCE
C3520i III 1шт на филиал;
6. струйный принтер HP OfficeJet Pro 8210 10шт на филиал.

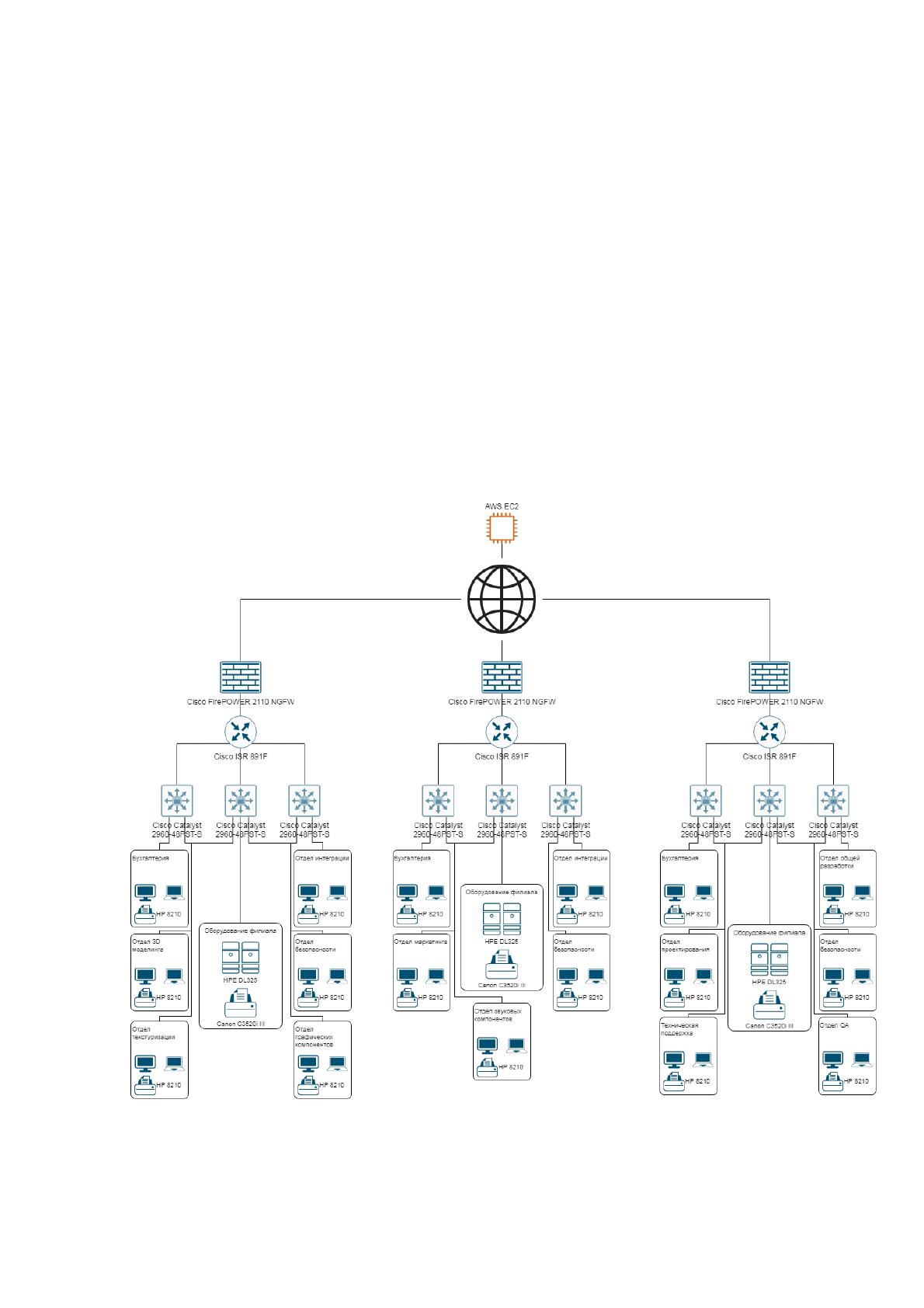

Для удобства восприятия архитектуры ИС приведена схема технической
архитектуры на рисунке 2, при этом на нем не отображается точное количество
персональных станций и принтеров ввиду их большого количества. Вместо этого
они представлены в виде одного или трех устройств в отделе.
Рисунок 2. Техническая архитектура
20
Назначение данных технических средств представлено в таблице 1.
Таблица 1
Назначение технических средств
Техническое средство
Назначение
Характеристики
Межсетевой экран Cisco
FirePOWER 2110 NGFW
обнаружение,
блокирование,
отслеживание, анализ и
изолирование сетевых
атак. фильтрация
проходящего
информационо-сетевого
трафика.
Максимальная
пропускная способность
1.9Гбит/с,
Максимальное количество
подключений в секунду -
12000,
Cisco Security Intelligence
с анализом угроз IP, URL,
DNS,
Централизованная
настройка, ведения
журнала и мониторинг,
Консольный порт RJ-45,
До 16 интерфейсов Gigabit
Ethernet,
12 1Gbbit interface RJ-45,
200 ГБ хранения данных
Коммутатор Cisco Catalyst
2960-48PST-S
Соединение компьютеров
и иных устройств между
собой, а также
соединение узлов
компьютерной сети
Количество портов - 48,
Количество uplink - 2,
Максимальная скорость
передачи данных -
1Гбит/с,
Внутренняя пропускная
способность - 50Гбит/с,
Размер таблицы MAC
адресов - 2048,
Оперативная память -
64Мб,
Тип управления - 2
уровень,
Поддерживает сетевые
стандарты:
IEEE 802.1q (VLAN), IEEE
802.1p (Priority tags), IEEE
802.1d (Spanning Tree),
Jumbo Frame, авто
определение MDI/MDIX,
IEEE 802.1s (Multiple
Spanning Tree),
Поддержка SNMP, Telnet
21
Продолжение таблицы 1
Техническое средство
Назначение
Характеристики
Маршрутизатор Cisco ISR
891F Rack Mountable
Router
Определяет
подключенные устройства
и пересылает между ними
пакеты данных, согласно
правилам и таблицам
маршрутизации.
Позволяет связывать
разнородные сети.
Оперативная память
512МБ,
IPSec VPN тоннели: 50,
8 портов,
поддержка протоколов
Gigabit Ethernet, Ethernet,
Fast Ethernet,
Протоколы удаленного
управления - HTTPS,
HTTP, CLI, Telnet, SSH,
SNMP 3
Внутренний сервер HPE
ProLiant DL325 Gen10 Plus
2.8GHz - 64GB
Гибридное решение для
хранения и обработки
конфиденциальных
данных и локальной
обработке простых
данных, получаемых в
ходе работы отделов
компании
Процессор AMD EPYC:
24 ядра,
Стандартная частота ядра
- 2.8 GHz,
Разгонная частота ядра -
3.35GHz,
Количество потоков - 48,
Кэш-память 3 уровень -
128MB
Оперативная память:
Установлено - 64GB,
Максимально - 1TB,
Количество слотов - 16,
Скорость ОЗУ - 2666MHz
Хранилище:
4 x Seagate Enterprise HDD
8TB 7200RPM
Всего установлено - 32TB
