Дипломная работа: Автоматизация контроля исполнения задач по проектам в ООО «Норс Студиос»
Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам
72

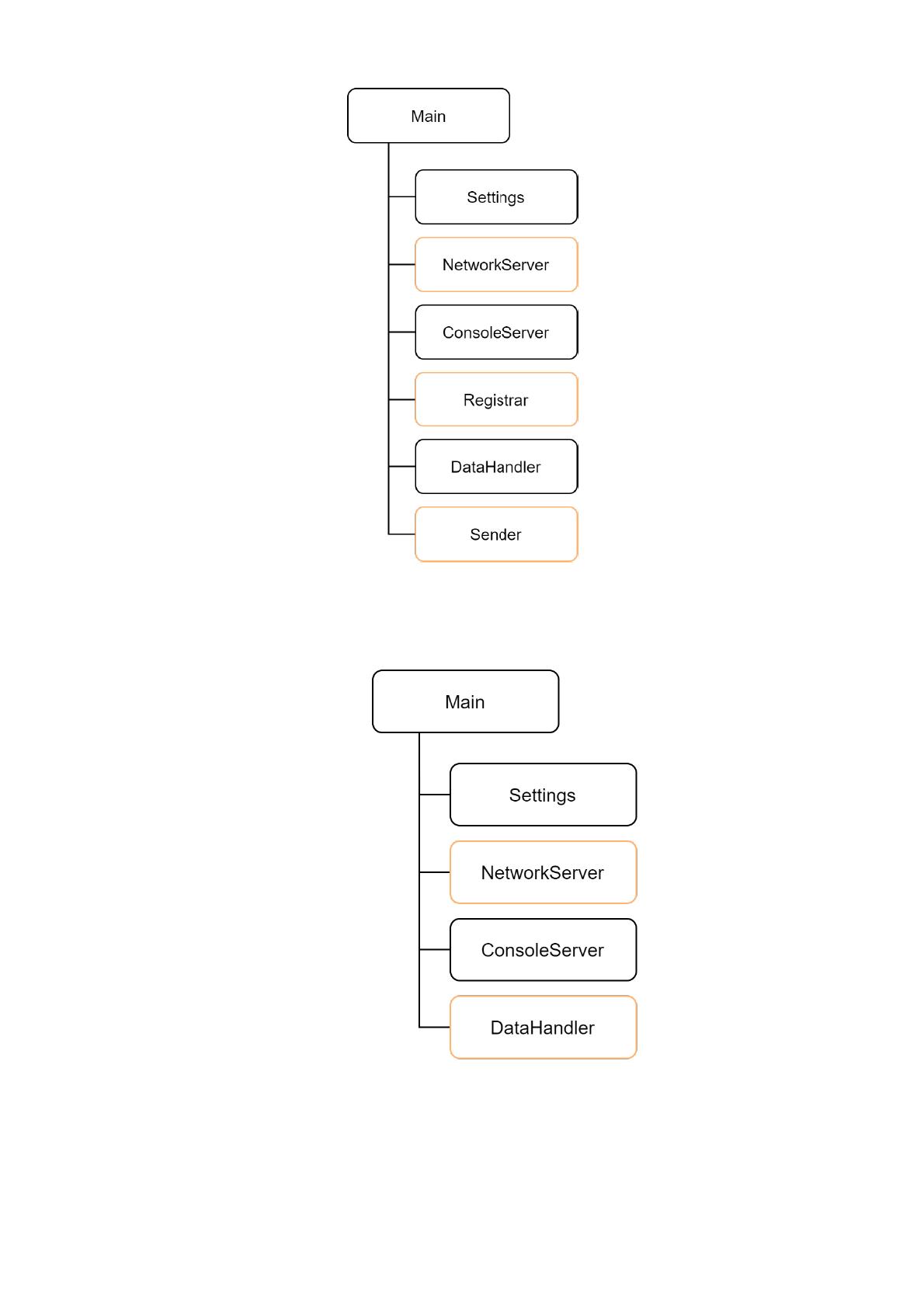

Рисунок 11. Дерево вызовов модулей Центрального Сервера
Рисунок 12. Дерево вызовов модулей Сервера Сети Раздачи
Контента
73

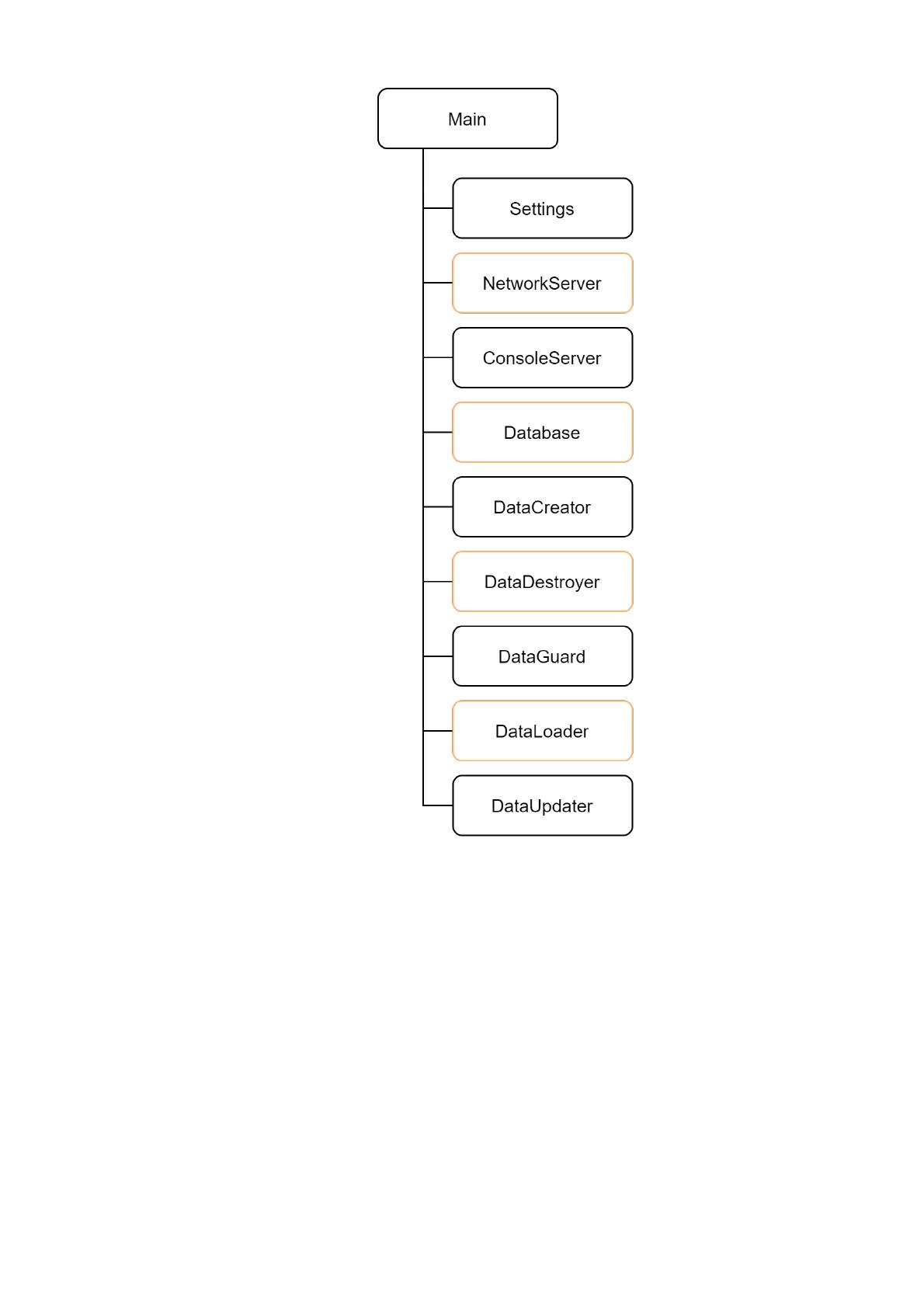

Рисунок 13. Дерево вызовов модулей Сервера Базы Данных
74
Рисунок 14. Дерево вызовов модулей Клиентского Приложения
Таблица 13
Таблица дерева вызовов модулей Центрального Сервера
Наименование модуля
Функция модуля
Комментарий
Settings
Создание, чтение, запись и
редактирование настроек
данного сервера, включая
список прослушиваемых им
портов, типы разрешенных
подключений, список
необходимых для
корректной инициализации
сервера сетевых
соединений
NetworkServer
Создание точки
прослушивания входящих
сетевых пакетов на заранее
заданном в настройках
порту и их обертка в
читаемый для программы
вид. Помимо этого, данный
модуль отвечает за
формирование и отправку
всех запросов и ответов
75
Продолжение таблицы 13
Наименование модуля
Функция модуля
Комментарий
ConsoleServer
Создание точки
прослушивания команд
пользователя в лице
администратора сервера,
необходимых для
управления данным
сервером при помощи
использования консоли
Необходимо при
отсутствии
подключенного
удаленного
визуального
интерфейса
пользователя
Registrar
Авторизация и
деавторизация
подключаемых посредством
NetworkServer
пользователей и серверов
базы данных и сети раздачи
контента, проверка
получаемых запросов на
валидность ключей,
аутентификация
сотрудников компании при
помощи "Bifröst".
DataHandler
Обработка получаемых
запросов и формирование
из них подзапросов на
подключенные сервера
базы данных и сети раздачи
контента
Sender
Формировка специальных
сообщений для отправки на
подключенные сервера для
подготовки ответа на
запросы, поступающие от
пользователей
Данный модуль в
первую очередь
необходим для
обработки
конкретизированных
запросов, имеющих
множественные
вхождения в хранимую
информацию в обоих
типах серверов
Main
Инициализация модулей
программы
76
Таблица 14
Таблица дерева вызовов модулей Сервера Сети Раздачи Контента
Наименование модуля
Функция модуля
Комментарий
Settings
Создание, чтение, запись и
редактирование настроек
данного сервера, включая
список прослушиваемых им
портов, типы разрешенных
подключений, список
необходимых для
корректной инициализации
сервера сетевых
соединений
NetworkServer
Создание точки
прослушивания входящих
сетевых пакетов на заранее
заданном в настройках
порту и их обертка в
читаемый для программы
вид. Помимо этого, данный
модуль отвечает за
формирование и отправку
всех запросов и ответов
ConsoleServer
Создание точки
прослушивания команд
пользователя в лице
администратора сервера,
необходимых для
управления данным
сервером при помощи
использования консоли
Необходимо при
отсутствии
подключенного
удаленного
визуального
интерфейса
пользователя
DataHandler
Обработка получаемых
запросов и формирование
из них подзапросов на
подключенные сервера
базы данных и сети раздачи
контента
Сохраняет, удаляет
или выдает хранимый
контент в зависимости
от запроса
Main
Инициализация модулей
программы
Источник: https://baza.diplomsite.ru/previewfile/407
