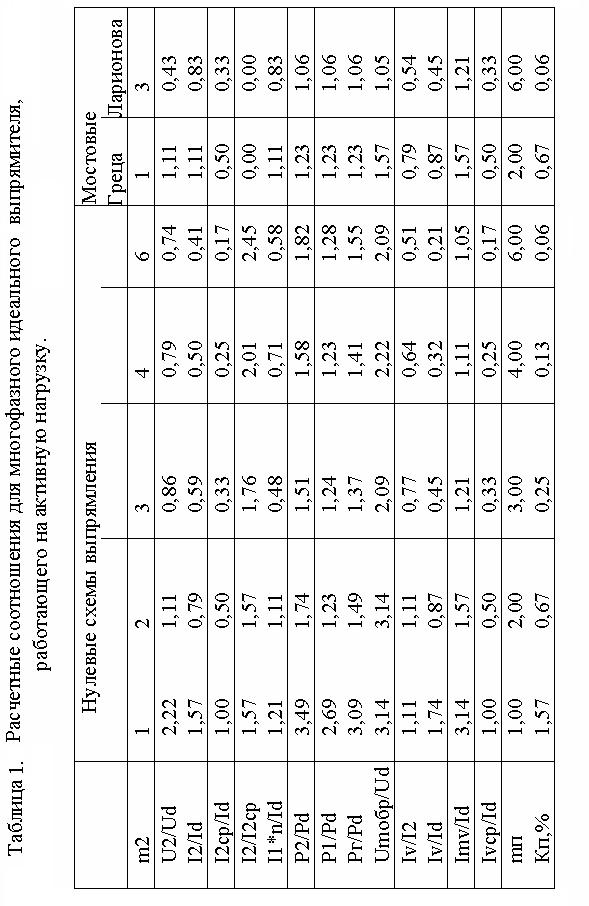

16
ПРИЛОЖЕНИЕ 2
К расчету УВ с емкостной нагрузкой в режиме стабилизации напряжения

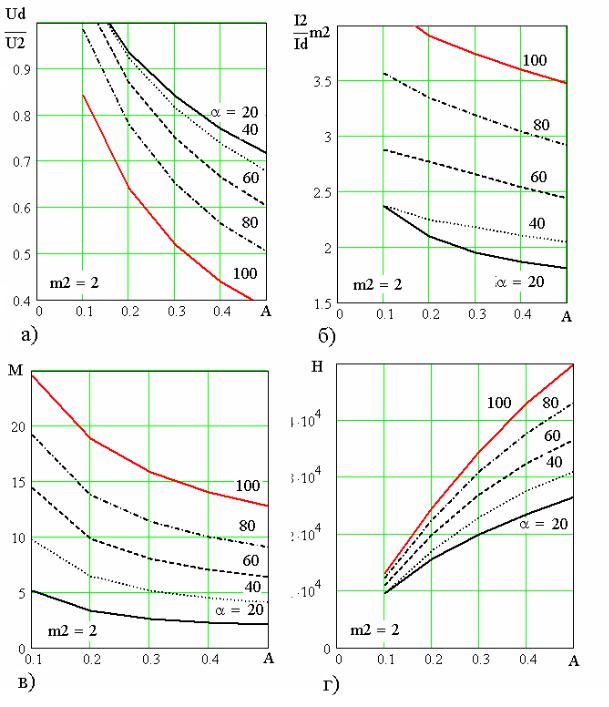

Рис.1 Нагрузочная характеристика -а, действующее значение тока вторичной обмотки –б, перегрузка вентиля по току M=Ivmax m2/Id, H=Kp*f*r*C[МкФ] (при m2=2) в зависимости от параметра А=πr/(m2*R)
17

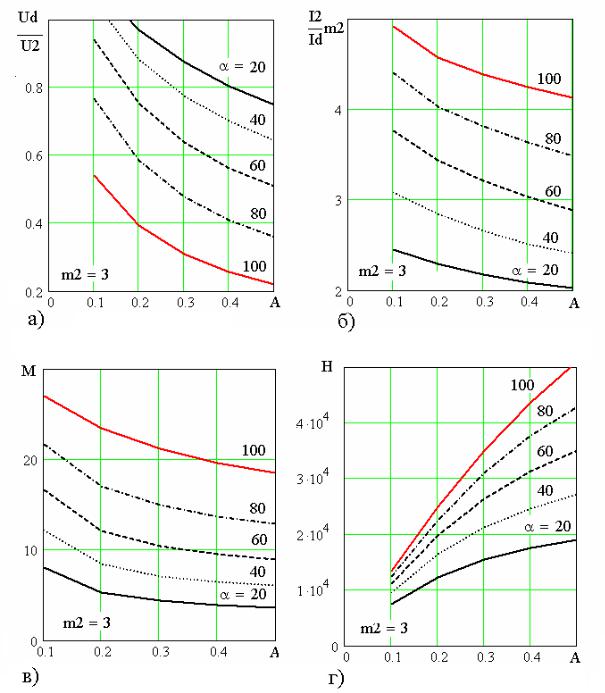

Рис.2 Нагрузочная характеристика -а, действующее значение тока вторичной обмотки –б, перегрузка вентиля по току M=Ivmax m2/Id -в, H=Kp*f*r*C[МкФ] (при m2=3) в зависимости от параметра А=πr/(m2*R)
18

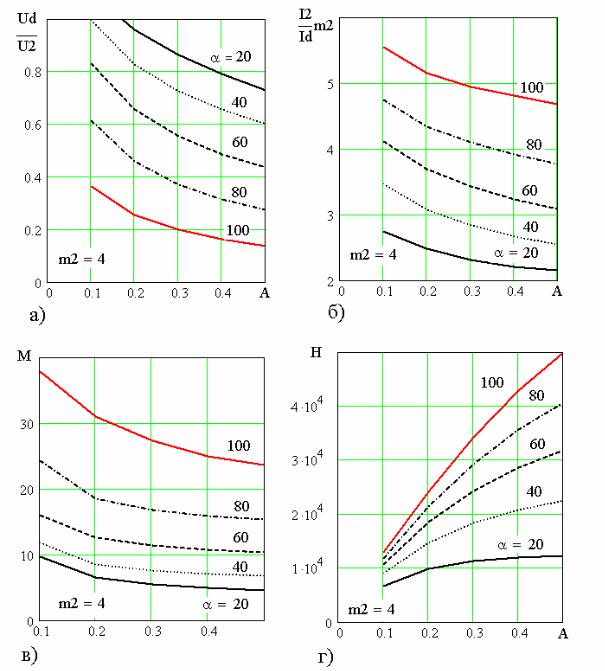

Рис.3 Нагрузочная характеристика -а, действующее значение тока вторичной обмотки –б, перегрузка вентиля по току M=Ivmax m2/Id -в, H=Kp*f*r*C[МкФ] (при m2=4) в зависимости от параметра А=πr/(m2*R)
19

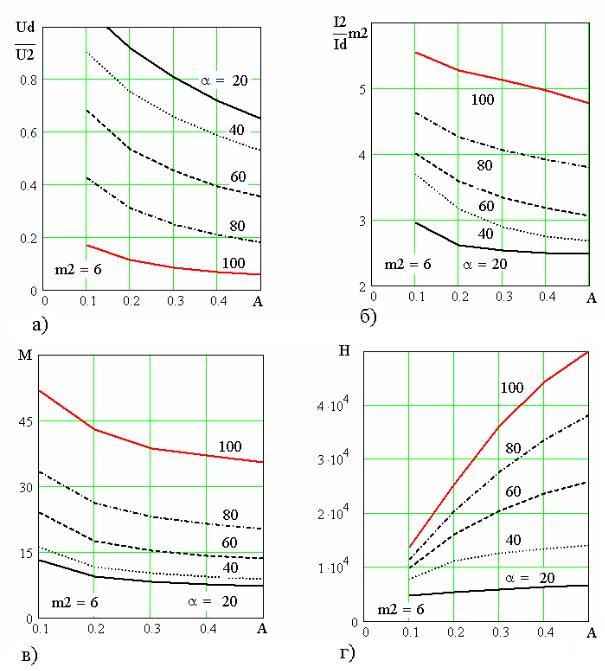

Рис.4 Нагрузочная характеристика -а, действующее значение тока вторичной обмотки –б, перегрузка вентиля по току M=Ivmax m2/Id -в, H=Kp*f*r*C[МкФ] (при m2=6) в зависимости от параметра А=πr/(m2*R)
20
