Материал: 6) Электроосаждение, фильтрование

4.2.3. Очистка газов в электрическом поле

Скорость осаждения очень мелких частиц 10мкм из ГНС очень мала не

только в поле сил тяжести, но и в поле центробежных сил. Улов таких частиц можно провести в электрическом поле. Этот способ очистки НС основан на ионизации газов или воздуха в пространстве между двумя электродами, к которым подается постоянный ток высокого напряжения - 40 75кВ .

При некоторой критической разности потенциалов в газовом пространстве между электродами возникает электрический разряд, сопровождающийся голубоватым свечением (короной) около проволоки (рис. 4.9). Этот разряд называется коронирующим, а проволока – коронирующим электродом.

Рис. 4.9 Схемы образования неоднородного электрического поля

Под действием высокого напряжения в области короны молекулы газа расщепляются на положительно и отрицательно заряженные ионы. Отрицательно заряженные ионы устремляются к положительному электроду. На своем пути электроны встречают взвешенные частицы, оседают на их поверхности, сообщают им свой заряд, под действием которого частицы оседают на осадительном электроде.

Коронирующие электроды выполняются в виде проводов, а осадительные – с целью увеличения поверхности осаждения – в виде труб или плоских поверхностей.

Технологический расчет электроосадителей возможен только тогда, когда

сплошной среды, dr - диаметр частицы.

Формула (4.11) может быть использована для предварительной (приближенной) оценки значения woc . Однако, определение заряда частицы e затруднено, он зависит от многих факторов.

Для оценки степени очистки газа в трубчатых электроосадителях предлагается

трубе. Примерное значение скорости газа для сухих электроосадителей wг 0,5 1,5м / с , для мокрых - wг 1,0 2,5м / с .

Инженерный расчет электроосадителей выполняется на основе эксплуатационного опыта, исходя из условия обеспечения максимальной степени очистки газового потока.

Конструкции электроосадителей

В трубчатых аппаратах удается получить более высокие значения рабочего напряжения, следовательно и более высокие степени очистки НС.

Пластинчатые аппараты имеют большую производительность чем трубчатые при более низкой степени очистки НС.

а) б)

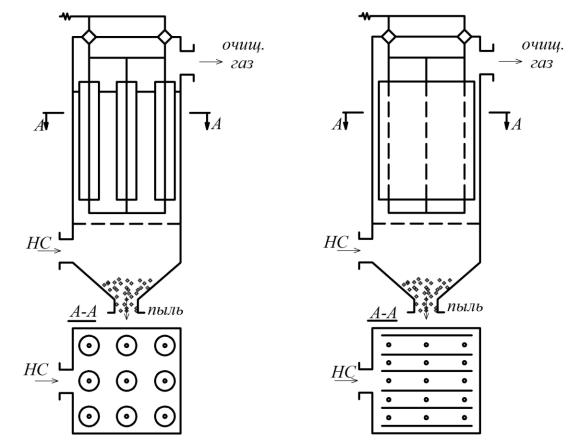

Рис. 4.10 Схемы электроосадителей: а – трубчатый аппарат, б – пластинчатый аппарат.

Взависимости от осаждаемых из газа частиц различают сухие и мокрые электроосадители. Первые применяют для очистки газов от пыли, а вторые – от мельчайших капель жидкости, взвешенных в газе.

Вэлектроосадителях возникает проблема очистки поверхности осадительного электрода. Обычно пыль удаляется из труб и пластин путем вытряхивания. В пластинчатых аппаратах удаление пыли решается более просто.

4.3.Мокрая и инерционная очистка ГНС

Тонкую очистку ГНС можно провести путем промывки ГНС водой или другой жидкостью. Тесное взаимодействие между жидкостью и запыленным газом осуществляется в мокрых пылеуловителях либо на поверхности стекающей жидкой пленки, либо на поверхности капли или пузырьков газа. При этом частицы пыли «приклеиваются» к поверхности жидкости. Хорошо улавливаются смачиваемые твердые частицы. Если частицы гидрофобны, то для их эффективного улавливания необходимо затратить энергию, необходимую для преодоления сил поверхностного натяжения. Для улучшения смачиваемости частицы можно использовать ПАВ, однако тогда возникает проблема утилизации ПАВ.

Мокрая очистка ГНС наиболее эффективна в случаях, когда допустимы увлажнение и охлаждение очищаемого газа, а отделяемые частицы имеют незначительную ценность или они могут быть использованы в мокром виде.

Особенность процесса мокрой очистки – требуется большой расход орошаемой жидкости (вода).

Конструкции аппаратов разнообразны. Если в насадочных и центробежных скрубберах рабочей поверхностью является поверхность стекающей пленки, то в полых скрубберах и скрубберах Вентури – поверхность пузырей. На рис. 4.11 – 4.12 представлены наиболее распространенные типы мокрых аппаратов.

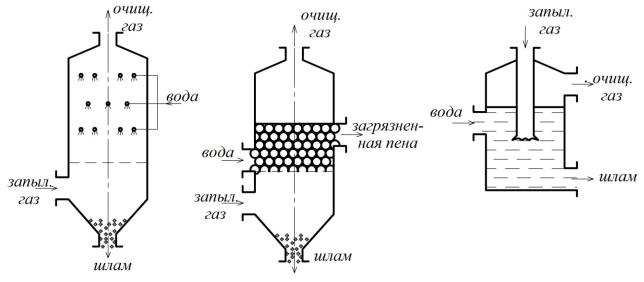

Рис. 4.11 Схемы мокрых пылеуловителей: а – полый скруббер, б – пенный пылеуловитель, в – барботажный пылеуловитель

Полый скруббер представляет собой цилиндрический или прямоугольный вертикальный аппарат, в котором по высоте установлены форсунки, создающие равномерные по сечению аппарата жидкостные завесы. Уловленная каплями жидкости пыль отводится из аппарата в виде шлама.

Пенный пылеуловитель представляет собой камеру, внутри которой находится перфорированная тарелка. Запыленный газ подается под тарелку, при этом над тарелкой образуется подвижная пена, в которой происходит очистка газа. Более

крупные частицы пыли улавливаются жидкостью, протекающей через отверстие тарелки и удаляются через нижний штуцер.

Применяются также пенные аппараты с провальными тарелками.

Вбарботажном пылеуловителе запыленный газ подается под уровень. При этом газ, барботируя через слой жидкости, очищается от пыли и удаляется через нижний штуцер.

Ваппарате ВТИ запыленный газ подается тангенциально в нижнюю часть цилиндрического корпуса тангенциально. Запыленный газ по винтовой линии поднимается вверх. При этом твердые частицы за счет центробежной силы оседают на внутреннюю поверхность аппарата и уносятся из аппарата со стекающей пленкой жидкости.

Аппарат КХТИ (автор А.Д. Глинкин) тоже центробежного типа. А отличие от аппарата ВТИ, весь объем аппарата заполняется водяной завесой, состоящей из капель и струй. Диспергирование жидкости осуществляется распылителями ударного типа сопло-диск. Аппарат КХТИ эффективнее аппарата ВТИ.

Для очистки крупнотоннажных газовых выбросов используются вихревые аппараты с объемными факелами орошения.

а) б)

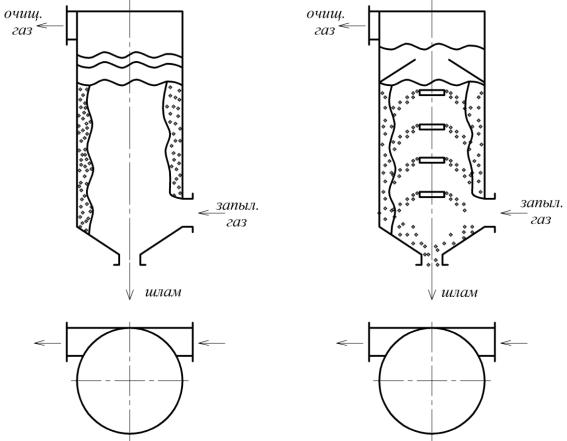

Рис. 4.12 Схемы центробежных скрубберов: а – аппарат ВТИ, б – аппарат КХТИ

Инерционные осадители

Действие таких осадителей основано на использовании инерционных сил, возникающих при резком изменении направления газового потока с одновременным изменением его скорости. При повороте потока взвешенные в газе твердые или жидкие частицы, стремясь сохранить направление своего движения, удаляются из потока.

а) б) в)

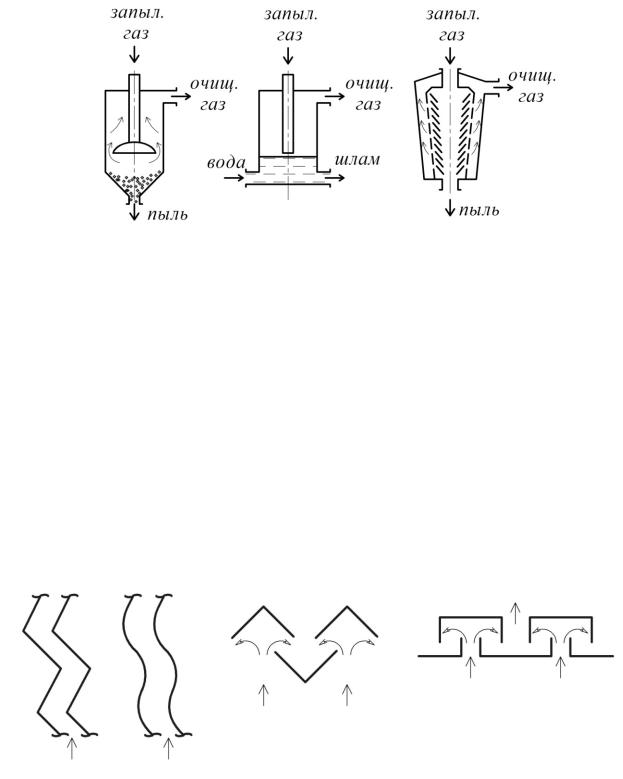

Рис. 4.13 Схемы инерционных пылеуловителей: а – сухой пылеуловитель, б – мокрый пылеуловитель, в – жалюзийный пылеуловитель

Инерционные пылеуловители предназначены для предварительно улова ГНС. При размере удаляемой пыли более 25мкм степень очистки достигает ~ 60% .

Для эффективного улова пыли скорость потока газа перед перегородками должна составлять не менее 5 15м / с . В пылеуловителе скорость газового потока уменьшается. Это означает, что для инерционных пылеуловителей характерны более большие гидравлические сопротивления.

Иногда возникает необходимость улова капель в верхней части технологического аппарата. В этом случае можно использовать инерционные каплеуловители, выполненные с использованием различных насадок (кольца Рашига, седла Берля, сферы), вязкой сетки, волно- и зигзагообразных пластин, жалюзи и т.д.

а) б) в)

Рис. 4.14 Схема элементов инерционных каплеуловителей: а – зигзаго- и волнообразные, б – уголковые, в – швеллерные.
