заполняют щебнем и песком, создавая водонесущий слой. Сверху конструкцию засыпают грунтом, а поверх него укладывают слой дерна.

Вода, собранная с помощью дренажных труб, поступает в коллектор (в транспортирующую сеть), а потом в водоприемный колодец или в водоприемник (реку, ручей, овраг). Иногда воду из водоприемного колодца откачивают насосом в ближайшую канаву, кювет или канализационный колодец.

Практическая работа № 13

Разработка системы отвода поверхностных вод на территории объекта.

Цель: Изучить состав мероприятий по отводу с территории объекта поверхностных вод.

Задача: Разработать для участка строительства и озеленения систему отвода поверхностных вод на основе существующей ситуации и мероприятий по вертикальной планировке территории.

Ход работы: Организация поверхностного стока - непременная часть благоустройства.

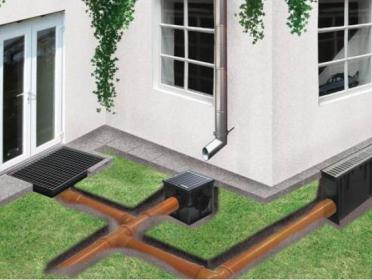

Рис. 9. Организация поверхностного стока вод Размеры ливневок и их уклон – расчетные величины. Уклон поверхности

покрытий, обеспечивающий отвод поверхностных вод, при наличии системы ливневой канализации.

Организация поверхностного стока на дорожках производится различными способами, в зависимости от проектируемого поперечного профиля, Как показано на рис. 9.

26

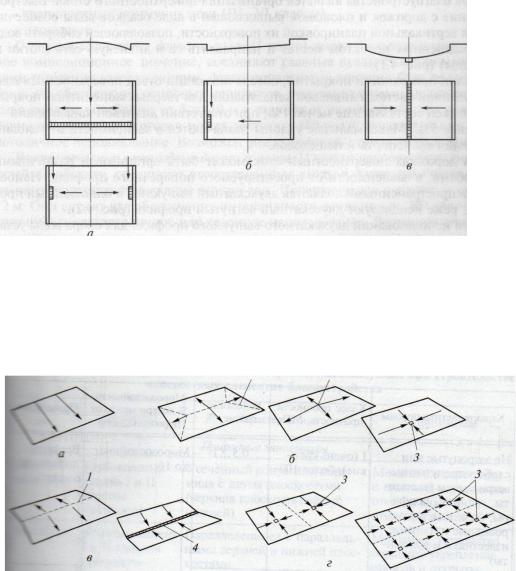

Рис. 10. Организация поверхностного стока на дорожках: А – двухскатный выпуклый профиль Б – односкатный профиль В – двухскатный вогнутый профиль

Рис. 11. Организация поверхностного стока на площадках

А- Односкатная поверхность

Б- Двухскатнаная поверхность В - многоскатная поверхность

Г - сложная поверхность

1– линия водороздела, 2 – точка водороздела, 3 – дождеприемный колодец, 4 – дожеприемный лоток

Ширина ливневки п трубопровода, ведущим за пределы участка принимается

15 см, уклон совпадает с уклоном дорожки или площадки.

Их проектируют по внешним границам площадок, дорожек. В местах бессточных понижений предусматривается дождеприемник с подземным трубопроводом, ведущим за пределы участка проектирования в общую уличную сеть. На протяжении ливнестоков не должно быть резких поворотов

27

под острым углом. В местах пересечения с дорожками предусматривают

мостик под лотком, либо покрывают лоток металлической решеткой (рис. 5).

Материалы для устройства лотков – готовые бетонные элементы, кирпич,

камень.

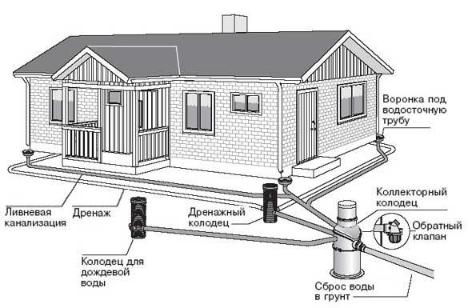

Рис. 12. Устройство системы дренажа вокруг дома Все проектные мероприятия наносят на план покрытий и благоустройства

территории в условных обозначениях.

Практическая работа № 14

Формирование искусственно созданной наклонной поверхности откоса.

Цель: Рассмотреть типы откосов.

Задача: Изучить основные показатели устойчивости откоса.

Ход работы: Откос - представляет собой искусственно созданную наклонную поверхность, ограничивающую естественный или насыпной массив грунта.

Устойчивость откоса зависит от характеристик почвы и грунта, гидрологического режима, высоты и крутизны откоса.

Укрепление откосов может выполняться с помошью посева трав и посадки кустарников, которые своими корнями способны удерживать грунт.

Дерн - один из биологических материалов для укрепления откосов высотой

28

до 4 м. Конструкции из дерна требуют значительных трудозатрат, поскольку такие работы, как правило, выполняют вручную. Для лучшего приживания дернин к укрепляемому откосу их надо брать из мест, аналогичных по своим почвенным условиям месту укладки на откос. Дерн считается лучшего качества, если он содержит клевер и злаковые растения (пырей, мятлику, овсяницу и пр.).

Дернины должны быть нарезаны из плотного лугового растительного покрова с чистой и низкой травой. Снимать их нужно на глубину главной корневой системы, но не тоньше 6 см.

Длина и ширина дернин и дерновых лент зависят от назначения, способа заготовки, укладки и транспортирования и составляют 0,25 0,40; 0,30 0,30; 0,70 0,70 м. Толщина их должна быть 0,06-0,12 м. Уложенный дерн прикрепляют к поверхности откоса деревянными спицами длиной 25-30 см.

Практическое работа № 15

Система орошения зеленых насаждений.

Цель: Определить режим орошения на участке создания системы

орошения.

Задача: Определить оросительною норму полива на объекте.

Ход работы: При проектировании и строительстве системы орошения на объекте ландшафтного строительства необходимо учитывать следующие факторы: рельеф объекта, мощность почвы, ее плодородие, влагоемкость, водопроницаемость, водостойкость, степень и виды засоленности, естественное увлажнение, дренированность территории, глубина залегания и минерализация грунтовых вод, источник орошения и его водный режим, водообеспеченность объекта, растительность.

Режим орошения – это совокупность норм и сроков полива насаждений.

Проектный режим орошения насаждений разрабатывается на стадии проектирования для проведения водохозяйственных расчетов.

Эксплуатационный режим служит для планирования сезонного и оперативного водопользования. Режим орошения включает в себя ряд понятий, основными

29

из которых являются: оросительная норма, поливная норма, среднее число

поливов, межполивной период.

1.Оросительной нормой Mm называется объем воды, подаваемый на

1 га орошаемой площади за вегетационный период, ее определяют как разницу между суммарной потребностью насаждений в воде и ее природной влагообеспеченностью. Она измеряется в м³/га мм слоя воды или на малых участках в л/м².

Mm(м³/га)=0,1m(мм)= Mm(л/м³).

2.Поливная норма mm - это количество воды, подаваемой на 1 га орошаемой площади за один полив, измеряется в м³/га,мм слоя воды или л/м².

3.Среднее число поливов – получаем путем деления оросительной нормы на среднюю поливную норму, выраженную в одних и тех же единицах.

n= Mm/ mm.

Определим значение активных запасов почвенной влаги

Wact=W0-Wcr ,

где W0 - начальные (перед выпадением дождя) запасы влаги в том же слое почвы, мм; Wcr - критические или фактические запасы влаги в том же слое почвы в мм.

Начальные (перед выпадением дождя) запасы влаги определяют по формуле

W0=yhωω0,

где y – плотность почвы, т/м²; hω – расчетный слой почвы, м; ω0- фактическая влажность расчетного слоя, % от массы абсолютно сухой почвы.

Практическая работа № 16

Определение поливной нормы.

Цель: Определить поливную норму на проектируемом участке.

Задача: Научиться рассчитывать поливную норму для различных типов почв и установить оптимальные сроки полива.
