Практическая работа № 2

Анализ и оценка существующего состояния участка, отводимого под

зелёное строительство.

Цель: Освоение методов оценки и анализа условий на участке ландшафтного строительства с целью определения необходимости проведения инженерных мероприятий.

Задача: Научиться оценивать и анализировать условия и ситуацию на участке , отведённом для ландшафтного строительства.

Ход работы: На основании выданного задания и с использованием справочной литературы составляется краткая характеристика территории объекта строительства по следующему плану:

1.Конфигурация, площадь и местоположение объекта;

2.Описание градостроительной ситуации (застройка, улицы и т.п.);

3.Характеристика климата и микроклимата, почв, растительности;

4.Анализ рельефа участка;

5.Гидрологическая характеристика участка;

6.Характеристика санитарного состояния, степени засорённости участка. При оценке территории основное внимание уделяют анализу

существующего рельефа: наличию и расположению водоразделов и тальвегов, направлению стока поверхностных вод, участкм с изменяющимися уклонами, территориям, требующим мероприятий по их инженерной подготовке (например, бессточные места). При описании почв определяют толщину плодородного слоя, исходя из типа почв, указанного в задании.

По результатам анализа территории определяют возможность размещения на ней объектов озеленения, намечают мероприятия по организации территории объекта, технологии его благоустройства, уточняют проектное решение участка.

Проектные мероприятия наносят на плане (схематично), характеристику условий на участке – в пояснительной записке.

Научиться оценивать и анализировать условия и ситуацию на участке, отведенном для ландшафтного строительства.

6

Практическая работа № 3

Проектирование мероприятий по сопряжению поверхностей с разными вертикальными отметками.

Цель: формирование навыков определения отметок рельефа в опорных точках и уклоны между ними.

Ход работы.

Чтобы построить высотный каркас территории:

1.- определяют существующие отметки рельефа в опорных точках: по границам объекта, в точках входа на территорию, на пересечениях осей дорог, проездов и дорожек, в угловых точках площадок и в точках сопряжения площадок и дорожек, в центрах площадок в форме круга, овала, прямоугольника и т.д., в точках начала и конца дорожек на крутом склоне, в точках характерных изгибов дорожки, в точках углов перекрестков дорог, на характерных участках перелома рельефа по всей территории;

2.- определяют уклоны между опорными точками.

Высотные отметки на территории определяют методом интерполяции между двумя соседними горизонталями по формуле:

где ∆Н - превышение между искомой точкой и одной из соседних горизонталей, м; На – отметка вышележащей горизонтали, м; Нв - отметка нижележащей горизонтали, м; L1 – величина заложения между искомой точкой и верхней или нижней горизонталью, м; L – заложение между выше- и

нижележащей горизонталями, м.

Если величина L1 берется между точкой и вышележащей горизонталью, то искомая отметка Нх определяется путем вычитания ∆Н из отметки этой

7

горизонтали; если L1 берется от нижней горизонтали, то отметка Нх определяется путем прибавления ∆Н к отметке этой горизонтали (Рис.1).

Рис.1. Схема определения промежуточных отметок (метод интерполяции): план и профиль.

Найденные значения - существующие отметки рельефа (черные отметки).

На плане их записывают под выноской (в знаменателе) черной тушью.

Крутизна рельефа оценивается по формуле: i = h/L

где i - уклон в абсолютных единицах; Δh - высота заложения, м; L - длина заложения, м.

8

Направление уклона на чертеже показывают стрелкой от точки с большим значением отметки к точке с меньшим значением. Над стрелкой указывают значение уклона на данном отрезке, под стрелкой – расстояние между точками в метрах (Рис.2).

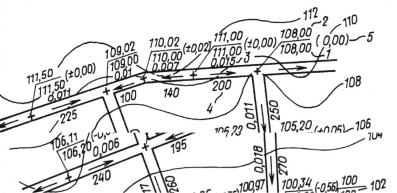

Рис.2. Фрагмент схемы вертикальной планировки.

Результаты вычислений в соответствующих условных обозначениях приводятся на плане, называемом схемой вертикальной планировки.

Задание:

Построить высотный каркас участка ландшафтного строительства: определить отметки рельефа в опорных точках, уклоны между ними.

Практическая работа № 4

Подбор материалов по устройству дорог и площадок.

Цель: формирование навыков выбора вида покрытия и его конструкции в соответствии с условиями строительства.

Ход работы:

Покрытиям дорожек и площадок на объектах ландшафтной архитектуры придается большое значение. Покрытия должны соответствовать общему архитектурно - планировочному решению территории объекта, быть разнообразными по рисунку, окраске, материалам.

9

При выборе типа покрытия учитывают его назначение, гигиенические требования эксплуатации и уборки, экономическую целесообразность, физико-

химические свойства материала, а при выборе конструкции – свойства грунта. При строительстве дорожек и площадок применяют естественные и искусственные материалы.

Для запроектированных типов покрытий обосновывают выбор конструкции и представляют их в виде схем на плане покрытий дорожно-

тропиночной сети участка.

При устройстве лестниц приводят их основные характеристики: материал изготовления, крутизна лестницы, ее ширина, высота и ширина ступени, особенности устройства и конструкции.

Задание:

Определить типы покрытий для объекта садово-паркового строительства, их конструкцию. Определить объемы работ и материалов, необходимых для строительства.

Практическая работа № 5

Подсчет объемов работ и материалов по устройству дорог и площадок.

Цель: Научиться определять вид покрытий и его конструкцию в соответствии с условиями строительства.

Задача: Определить типы покрытий для объекта садово – паркового строительства, их конструкцию. Определить объемы работ и материалов, необходимых для строительства.

Ход работы: Покрытиям дорожек и площадок на объектах ландшафтной архитектуры придается большое значение. Покрытия должны соответствовать общему архитектурно – планировочному решению территории объекта, быть разнообразными по рисунку, окраске, материалам.

При выборе типа покрытия учитывают его значение, гигиенические требования эксплуатации и уборки, экономическую целесообразность, физико-
