Материал: 4707
химические свойства материала, а при выборе конструкции – свойства грунта.
При строительстве дорожек и площадок применяют естественные и искусственные материалы.
После определения типов покрытий для всех дорожек и площадок необходимо определить площадь каждого вида покрытия. Данные заносят в
таблицу 3.
|
|
|
Таблица 3 |
|
Характеристика дорожек и площадок |
|
|
||
|
|
|
|
|
Тип дорожки или площадки |
Ширина, м |
Площадь покрытия, м2 |
Тип покрытия |
|
Второстепенная |
3,0 |
300 |
Тротуарная плитка |
|
прогулочная |
|
|
30×30×5 см |
|
Площадка тихого отдыха |
10×10 |
100 |
Тротуарная плитка |
|
|
|
|
30×30×5 см |
|
Для запроектированных типов покрытий обосновывают выбор конструкции и представляют их в виде схем на плане покрытий дорожнотропиночной сети участка.
При устройстве лестниц приводят их основные характеристики: материал изготовления, крутизна лестницы, ее ширина, высота и ширина ступени,
особенности устройства и конструкции.
Для каждого типа покрытий определяют потребность в строительных материалах, объем земляных работ по устройству дорожного основания под каждое покрытие и в целом по участку. При устройстве лестниц – объемы работ и материалов по строительству лестницы.
Объем земляных работ определяют по формуле
V = S × h,
где V - объем, м3; S - площадь покрытия, м3; h – глубина корыта, м.
Затем определяют объем избытка грунта путем вычитания из общего объема грунта объема плодородного слоя под всеми строящимися элементами.
На плане покрытий и благоустройства нанести в условных обозначениях запроектированные типы конструкций, привести конструктивные разрезы по
11
каждому из них. В лабораторной тетради определить объемы работ и материалов, необходимых для строительства.
Задание: рассчитать оббьем материалов для строительства дорожно-
тропиночной сети
Практическая работа № 6
Подбор материалов для устройства садово – парковых сооружений.
Строительство подпорных стенок.
Цель: научиться определять необходимость использования подпорных
стенок.
Задача: разработать для участка со сложным рельефом разбивку на террасы при помощи создания подпорных стенок.
Ход работы: Подпорная стенка – сооружение, удерживающее грунт откоса насыпей и выемок от обрушений. Подпорные стенки используются для организации пространства на пересеченной местности, а также для повышения эстетических качеств объектов ландшафтной архитектуры. Они могут использоваться для разграничения зон местностей.

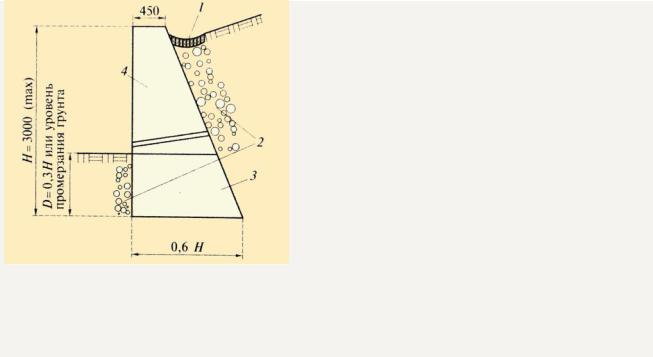

Рис. 3. Принципиальная схема и основные элементы конструкции
подпорной стенки:
12
1 – водоотвод; 2 – дренаж; 3 – фундамент; 4 – тело
Все подпорные стенки, которые могут сооружаться на участке, делятся на две группы:
1) Декоративные. Эта группа подпорных стенок является архитектурно-
художественным элементом в оформлении участка. Их обустраивают как на ровных или с небольшим уклоном участках, так и на более крутых склонах,
грамотно используя естественный рельеф местности;
2)Укрепительные. Эти стенки выполняют функции инженернотехнического назначения, они предназначаются для предотвращения обрушения или сползания грунта с более высокого уровня профиля поверхности участка на более низкий уровень. Такие стенки обязательно устраивают при вертикальной планировке участка методом создания искусственных террас на склонах,
имеющих даже малую крутизну (3 – 8 %) если грунты слабые и подвижные. В
этом случае подпорные стенки являются необходимым инженерным сооружением для укрепления грунта и поддержания искусственного рельефа территории участка. Устройство подпорных стен при террасировании позволяет увеличить полезную площадь участка за счет использования горизонтальных поверхностей террас под размещение на них элементов садового и паркового ландшафта, малых архитектурных форм и построек хозяйственного назначения.
Основные элементы конструкции подпорной стенки
Подпорная стенка любой конструкции, из любого материала, независимо от того, какой цели она служит, состоит из таких конструктивных элементов:
Фундамент. Это подземная часть конструкции стенки, воспринимающая все внешние нагрузки, действующие на нее;
13
Тело. Надземная (видимая) часть несущей конструкции стенки,
воспринимающая давление удерживаемого грунта;
Дренаж и водоотвод. Технические элементы стенки, необходимые в обязательном порядке для обеспечения прочности и долговечности подпорной стенки.
Фундамент, дренаж и водоотвод выполняют технические функции. А тело, кроме технических функций, решает и эстетические задачи в оформлении коттеджного участка. Перед строительством подпорной стенки застройщик должен определиться с ее формой и материалом, из которого она будет возводиться, и желательными геометрическими размерами – высотой, шириной, длиной, а также количеством стенок (в зависимости от рельефа участка).
По материалу изготовления:
Выкладываются из традиционных строительных материалов: железобетона, бетона, бутобетона, природного камня, полнотелого кирпича дерева твердых пород, металлических конструкций.

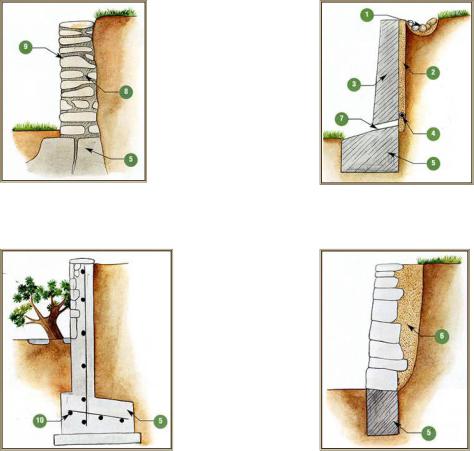

Подпорная стенка из тесаных каменных плит |
Подпорная стенка из бетона |
14
Подпорная стенка из железобетона Подпорная стенка из камня (сухой кладки)
Рис.4. Примеры подпорных стенок:
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1.Открытый лоток; 2.Дренирующий слой из песка;3.Тело подпорной стенки; 4.Дренажная труба; 5.Фундамент; 6.Щебень песчано-гравийная смесь;7. Дренажное отверстие; 8. Каменные плиты; 9.Смесь для скрепления плит; 10. Арматура.
Задание:
1.Выбрать материал для подпорной стенки.
2.Определить составляющие компоненты подпорной стенки.
3.Рассчитать количество материала, необходимое для устройства подпорной стенки в зависимости от ее величины.
4.Рассчитать длину ограждения по наименованию
Практическая работа № 7
Схема освещения объекта ландшафтной архитектуры.
Цель: получение навыков размещения осветительных элементов на территории объектов садово-паркового строительства.
Ход работы:
Освещение территорий зеленых насаждений имеет свою специфику. Принципы искусственного освещения этих территорий существенно отличаются от системы освещения других территорий. Световой климат на этих территориях должен обеспечивать свободную ориентацию у гуляющих и хорошее восприятие архитектурно-декоративных качеств окружающей среды, включая их цветовые особенности.
Правильное освещение должно обеспечивать нормальную видимость по путям следования и на площадках различного назначения, а также способствовать максимальному восприятию архитектурно-декоративных качеств окружающих предметов.
15
