Материал: 4214

16

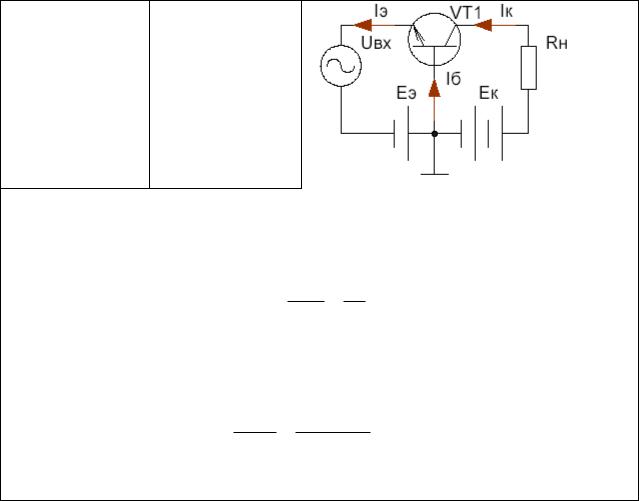

Сопротивление нагрузки находится в цепи коллекторного тока, поэтому является выходным сопротивлением транзистора. Поэтому коэффициент усиления по напряжению:

Ku Uв ых Rн KI .

Uв х Rв

Здесь KI – коэффициент усиления по току, при такой схеме включения равный отношению тока коллектора к току эмиттера. Отсюда:

Rн Ku Rв 30 1(Ом) 31,6Ом

KI 0,95

Ответ: Сопротивление нагрузки 31,6 Ом.

Решенные примеры не заменяют учебный и лекционный материал, поэтому перед выполнением задач следует ознакомиться с соответствующими разделами теоретического курса лекций или учебников, которые приведены в рекомендуемом списке литературы.

В процессе расчетов следует обратить внимание на согласованность единиц измерения величин, входящих в формулы. (Не забывайте писать, в каких единицах получен результат). Рекомендуемые единицы измерения приведены в перечне используемых обозначений. Все арифметические вычисления следует выполнять с точностью до трёх значащих цифр, принятой для инженерных расчётов.

После решения задач, входящих в задание, листы с решениями брошюруются и снабжаются титульным листом с обязательным указанием дисциплины, номера варианта задания и данных аспиранта.

При представлении задач обязательными элементами являются:

–текст задачи и числовые исходные данные;

–расчётные формулы;

–проверка размерностей.

17

В процессе защиты индивидуального задания аспиранты обосновывают свое решение и высказывают предположение о практической значимости изучаемого материала.

Небрежно оформленные и выполненные не по своему варианту индивидуальное задания к защите не принимаются.

Выполнение индивидуальных заданий максимально приближает обучение к практическим интересам с учетом имеющейся информации и является результативным методом закрепления знаний.

ВАРИАНТЫ ИНДИВИДУАЛЬНЫХ ЗАДАНИЙ

Вариант 1

1.Оцените минимальный размер области локализации электрона, энергия которого не превышает 10 эВ.

2.Оцените относительную населенность зоны проводимости полупроводника при комнатной температуре, если длина волны излучения п/п лазера

700 нм.

3.Определите ширину запрещенной зоны собственного полупроводника, если при увеличении температуры в 1,05 раза, его удельное сопротивление уменьшилось в четыре раза. Начальная температура образца Т = 300 К.

4.Определите высоту потенциального барьера на p+-n переходе на герма-

ниевой базе при комнатной температуре, если акцепторная примесь превышает донорную в 1,5 раза, а концентрация донорной примеси 1015 см-3. Концентрация собственных носителей в германии 2,4∙1013.

5.Определите сопротивление нагрузки для транзистора в схеме с общей базой, если коэффициент усиления по току равен 0,95, а входное сопротивление составляет 1 Ом (Ku=30).

Вариант 2

1.Оцените (в эВ) минимальную энергию электрона, локализованного в области с размерами 1 Ǻ.

2.Оцените относительную населенность зоны проводимости полупроводника при температуре на 50 К выше комнатной, если длина волны излучения п/п лазера 0,85 мкм.

3.Определите ширину запрещенной зоны собственного полупроводника, если при увеличении температуры в 1,25 раза, его удельное сопротивление уменьшилось в три раза. Конечная температура образца Т = 350 К.

4.Определите высоту потенциального барьера на симметричном p-n перехо-

де на кремниевой базе при комнатной температуре, концентрация донорной примеси 1012 см-3. Концентрация собственных носителей в германии

1,4∙1010.

5.Определите сопротивление нагрузки для транзистора в схеме с общим эмиттером, если коэффициент усиления по току равен 45, а входное сопротивление составляет 5 Ом (Ku=50).

18

Вариант 3

1.Оцените (в МэВ) минимальную энергию электрона, локализованного в области с размерами 10 ферми.

2.Оцените относительную населенность зоны проводимости полупроводника при температуре на 150 К ниже комнатной, если длина волны излучения п/п лазера 0,9 мкм.

3.Определите ширину запрещенной зоны собственного полупроводника, если при уменьшении температуры в 1,15 раза, его удельное сопротивление увеличилось в шесть раз. Начальная температура образца Т = 300 К.

4.Определите высоту потенциального барьера на p-n+ переходе на базе ар-

сенида галия при комнатной температуре, если донорная примесь превышает акцепторную в 1,2 раза, а концентрация донорной примеси 108 см-3. Концентрация собственных носителей в арсениде галлия 1,8∙106.

5.Определите сопротивление нагрузки для транзистора в схеме с общим коллектором, если коэффициент усиления по току равен 36, а входное сопротивление составляет 10 Ом (Ku=55).

Вариант 4

1.Оцените минимальный размер области локализации электрона, энергия которого не превышает 10 эВ.

2.Оцените относительную населенность зоны проводимости полупроводника при температуре на 50 К выше комнатной, если длина волны излучения п/п лазера 0,85 мкм.

3.Определите ширину запрещенной зоны собственного полупроводника, если при уменьшении температуры в 1,15 раза, его удельное сопротивление увеличилось в шесть раз. Начальная температура образца Т = 300 К.

4.Определите высоту потенциального барьера на p-n+ переходе на базе арсенида галлия при комнатной температуре, если донорная примесь пре-

вышает акцепторную в 1,2 раза, а концентрация донорной примеси 108 см-3. Концентрация собственных носителей в арсениде галлия 1,8∙106.

5.Определить сопротивление нагрузки для транзистора в схеме с общим коллектором, если коэффициент усиления по току равен 36, а входное сопротивление составляет 10 Ом (Ku=55).

Вариант 5

1.Оцените (в эВ) минимальную энергию электрона, локализованного в области с размерами 1 Å.

2.Оцените относительную населенность зоны проводимости полупроводника при комнатной температуре, если длина волны излучения п/п лазера

700нм.

3.Определите ширину запрещенной зоны собственного полупроводника, если при уменьшении температуры в 1,15 раза, его удельное сопротивление увеличилось в шесть раз. Начальная температура образца Т = 300 К.

4.Определите высоту потенциального барьера на p+-n переходе на германиевой базе при комнатной температуре, если акцепторная примесь пре-

19

вышает донорную в 1,5 раза, а концентрация донорной примеси 1015 см-3. Концентрация собственных носителей в германии 2,4∙1013.

5.Определите сопротивление нагрузки для транзистора в схеме с общей базой, если коэффициент усиления по току равен 0,95, а входное сопротивление составляет 1 Ом (Ku=30).

Вариант 6

1.Оцените (в МэВ) минимальную энергию электрона, локализованного в области с размерами 10 ферми.

2.Оцените относительную населенность зоны проводимости полупроводника при температуре на 50 К выше комнатной, если длина волны излучения п/п лазера 0,85 мкм.

3.Определите ширину запрещенной зоны собственного полупроводника, если при увеличении температуры в 1,05 раза, его удельное сопротивление уменьшилось в четыре раза. Начальная температура образца Т = 300 К.

4.Определите высоту потенциального барьера на p+-n переходе на герма-

ниевой базе при комнатной температуре, если акцепторная примесь превышает донорную в 1,5 раза, а концентрация донорной примеси 1015 см-3. Концентрация собственных носителей в германии 2,4∙1013.

5.Определите сопротивление нагрузки для транзистора в схеме с общей базой, если коэффициент усиления по току равен 0,95, а входное сопротивление составляет 1 Ом (Ku=30).

Вариант 7

1.Оцените минимальный размер области локализации электрона, энергия которого не превышает 10 эВ.

2.Оцените относительную населенность зоны проводимости полупроводника при температуре на 50 К выше комнатной, если длина волны излучения п/п лазера 0,85 мкм.

3.Определите ширину запрещенной зоны собственного полупроводника, если при увеличении температуры в 1,25 раза, его удельное сопротивление уменьшилось в три раза. Конечная температура образца Т = 350 К.

4.Определите высоту потенциального барьера на симметричном p-n перехо-

де на кремниевой базе при комнатной температуре, концентрация донорной примеси 1012 см-3. Концентрация собственных носителей в германии

1,4∙1010.

5.Определите сопротивление нагрузки для транзистора в схеме с общим эмиттером, если коэффициент усиления по току равен 45, а входное сопротивление составляет 5 Ом (Ku=50).

20

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ПОДГОТОВКЕ РЕФЕРАТОВ

Основной задачей самостоятельной работы аспиранта является формирование представлений об исследуемом объекте и экспериментальных методах исследования. Поэтому ему необходимо получить представление о современной контрольно-измерительной аппаратуре, а затем сделать вывод о целесообразности ее использования в своей научной деятельности. Поэтому важной частью обучающего процесса является самостоятельный поиск информации и представление рефератов. Темы рефератов связаны с научной деятельностью аспиранта, в таблице приводятся примерная тематика.

Подготовка рефератов направлена на развитие и закрепление у аспирантов навыков самостоятельного глубокого, творческого и всестороннего анализа научной, методической и другой литературы по актуальным проблемам дисциплины; на выработку навыков и умений грамотно и убедительно излагать материал, четко формулировать теоретические обобщения, выводы и практические рекомендации.

Рефераты должны отвечать высоким квалификационным требованиям в отношении научности содержания и оформления.

Темы рефератов, как правило, посвящены рассмотрению одной проблемы. Объем реферата может быть от 5 до 15 страниц машинописного текста (список литературы и приложения в объем не входят).

Текстовая часть работы состоит из введения, основной части и заключения.
