-- Description :

--

-------------------------------------------------------------------------------

--{{ Section below this comment is automatically maintained

--and may be overwritten

--{entity {start} architecture {start}}

library IEEE;

use IEEE.STD_LOGIC_1164.all;

entity start is port(

x: in STD_LOGIC;

y: out STD_LOGIC

);

end start;

--}} End of automatically maintained section

architecture start of start is begin

-- enter your statements here -- end start;

12

Опишем элемент «инвертор». В описании вход x, выход y. Функция сум-

матора имеет вид.

Реализуем эту функцию в разделе архитектура. Полный текст модели (ис-

ключена часть комментариев) приведен ниже. Описание функций очевидно и не требует пояснений. Обратите внимание на символ присваивания <=.

library IEEE;

use IEEE.STD_LOGIC_1164.all;

entity start is port(

x: in STD_LOGIC;

y: out STD_LOGIC

);

end start;

architecture start of start is begin

y <= not x; end start;

После ввода текста файла нужно выполнить его компиляцию. Компиляция текущего активного файла выполняется кнопкой Compile . Если в проекте не-

сколько VHDL-файлов и необходимо компилировать все, то нажимаете кнопку

Compile All.

Следующим шагом работы с проектом является его моделирование. Пред-

варительно создаем окно (и файл) Waveform кнопкой . После создания окна формируем подмножество переменных для наблюдения в процессе моделирова-

ния. Для этого в окне проекта Design Browser активизируем окно

Structure (кнопки окон проекта в нижней части окна Design Browser). Пе-

ретаскиваем мышью в колонку Name окна Waveform имена переменных, кото-

рые необходимо наблюдать (формируем состав протокола моделирования). На рис. 8 приведен фрагмент окна моделирования. В число наблюдаемых включены вход X и выход Y элемента. Затем необходимо присвоить переменным значения.

13

Это можно сделать в окне Stimulators, которое открывается кнопкой . Вид окна для рассматриваемого примера приведен на рис. 9.

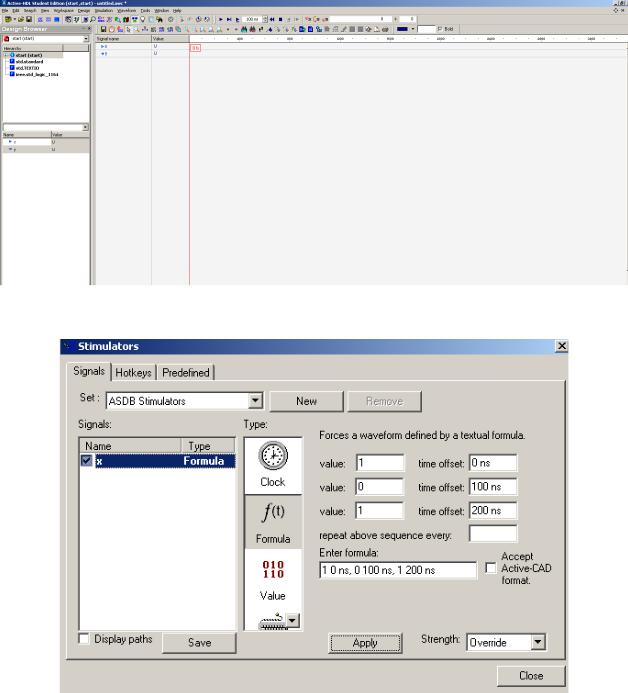

Рисунок 8. Окно Design Browser.

Рисунок 9. Окно формирования (стимуляции) значений переменных. при моделировании Stimulators

Можно задавать значения непосредственно в поле Enter formula. Через за-

пятую вводятся пары: значение сигнала и, через пробел, момент времени. Ввод

14

заканчивается заданием периода повторения формулы. Обязательно указание размерности времени. После задания значений переменных следует задать об-

щее время моделирования в соответствующем окне панели, например 210нС , и

нажать кнопку Run.

Результат моделирования приведен на рис. 10. Показана часть панелей ин-

струментов. Как можно судить по результату, инвертор на уровне функций опи-

сан правильно.

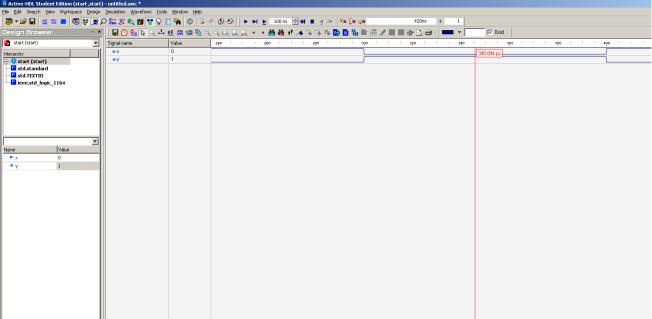

Рисунок 10. Результат моделирования.

Варианты для самостоятельной работы:

1Создать блок И-НЕ и протестировать его функционирование.

2Создать блок И и протестировать его функционирование.

3Создать блок ИЛИ и протестировать его функционирование.

4Создать блок ИЛИ-НЕ и протестировать его функционирование.

5Какие из обеспечений САПР задействованы для выполнения задания.
