Напряжение Uab можно определить двумя путями: а) через разность потенциалов –

							b 0;
			d b I3r3;					d 0 48 48 В;
			a d I4r5;					a 48 40 88 В;
			Uab a b;					Uab 88 0 88 В;
	б) по	второму		закону		Кирхгофа,			например, для	контура аbdа:
Uab I3r3 I4r5			0 – или для контура аbса: Uab I4r4 E; Uab 88 В.
	Отдаваемая источником мощность P EI; P 240 Вт.									Мощность наг-
								и	и
рузок	P I 2r I 2r			I 2r	I 2	r	r ;	P	240 Вт. Так как P P , то имеет
	н	1 1	2 2	3 3	4 4		5	н		и н

место баланс мощностей.

2.11.3. Методы расчета

У с л о в и е з а д а ч и. В цепи (рис. 2.31, схемы 1 – 30) источники ЭДС Е заданы в вольтах, источники тока J – в амперах, сопротивления r – в омах.

Требуется определить:

1)потенциалы узлов;

2)токи ветвей – методами контурных токов и узловых потенциалов;

3)ток I1 – методом эквивалентного источника;

4)проверить баланс мощностей.

Ответы приведены в табл. 2.2; примеры расчета – в п. 2.10.2 – 2.10.4 и в подразд. 2.8.

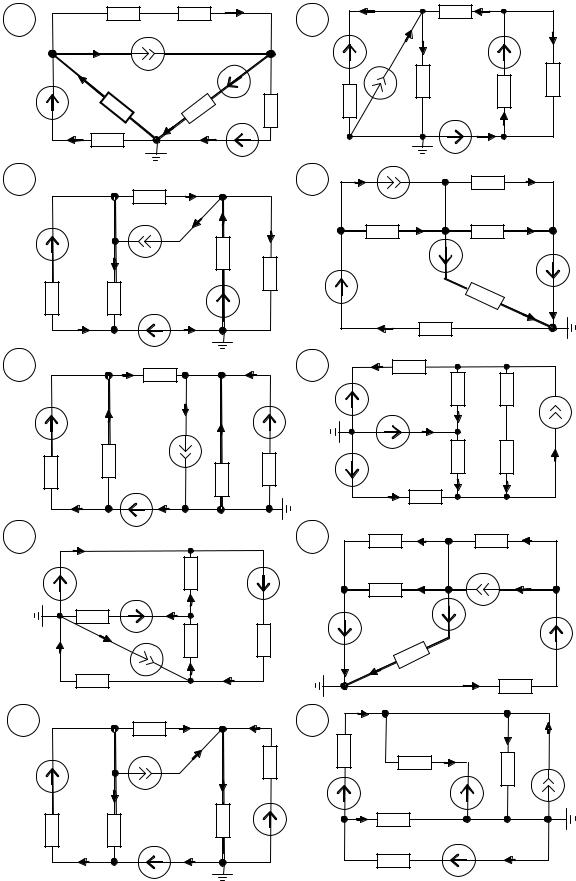

Рис. 2.31, лист 2

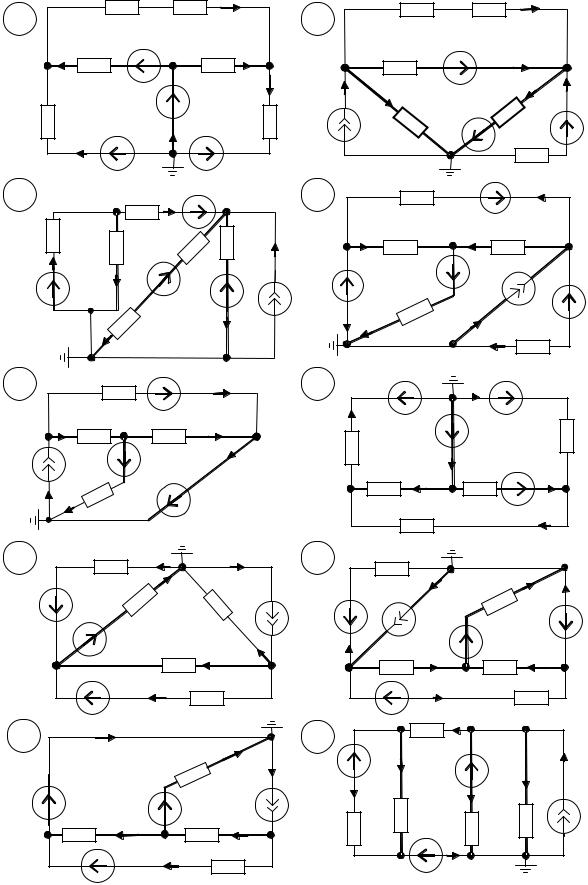

Рис. 2.31,

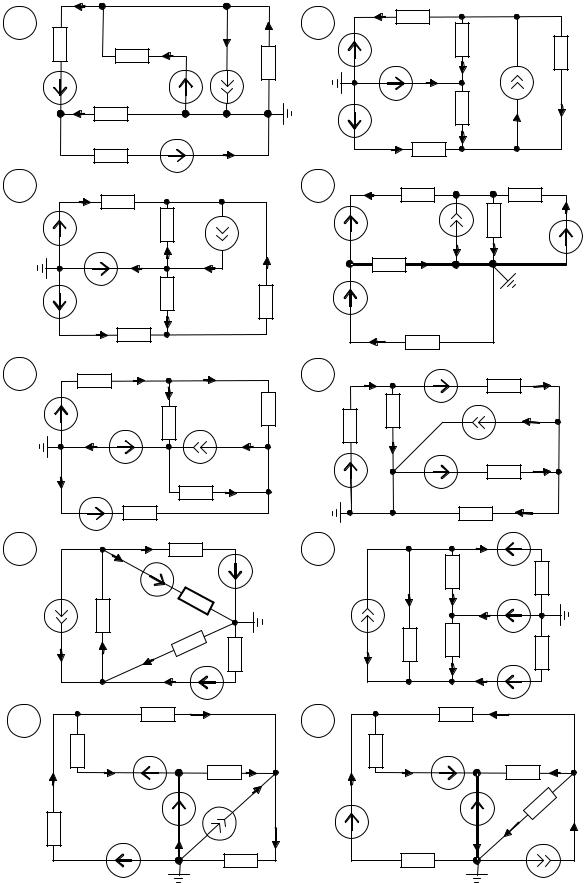

лист 3
