ПРАКТИЧЕСКИЕ ЗАДАНИЯ К КОНТРОЛЬНОЙ РАБОТЕ

ЗАДАЧА 1

Определить отметку дна котлована Нк и превышение репера над точкой К – hк, если отметка репера (НРП) известна.

Для передачи отметки на дно котлована произведена установка нивелира на двух станциях и на консоль подвешена рулетка с нулевым делением снизу. Взяты отсчеты:

задний отсчет на репер – а1, передний отсчет на рулетке – b1, передний отсчет на рулетке – b2,

задний отсчет на рейку, поставленную в котлован – а2.

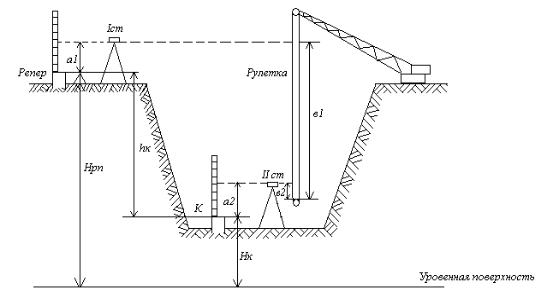

Рисунок 1- Схема определения отметки точки в глубоком котловане

По измеренным отсчетам на рейку и подвешенной рулетке определяем отметку в точке - К -, которая расположена на дне котлована, по формуле:

Нк=НРП+а1-(b1-b2)-а2

По известной отметки репера (НРП) и вычисленной отметки в точке - К - (Нк), определяем превышение между репером и точкой - К - по формуле:

hРП=а1-(b1-b2)-a2

Для контроля: Нк=НРП+h,

Литература: [ 2] с.218-222

26

Пример решения задачи 1

При решении задачи 1 следует вычертить схему передачи отметки на дно котлована на рисунке 1.

Исходные данные для решения задачи 1

Отсчеты по рейкам и рулетке (а1, b1, a2, b2) принимаются одинаковыми для всех вариантов: а1=1142 мм, b1=8442 мм, а2=1684 мм, b2=1037 мм.

Значение отметки репера (НRp) следует принять условно: количество целых метров в отметке должно быть трехзначным числом, в котором количество сотен метров равно единице, а количество десятков и единиц метров составляют две последние цифры шифра учащегося. В дробной части отметки (дм, см, мм) ставятся те же цифры, что и в целой части.

Пример:

шифр – 82100 шифр – 82002 шифр – 82020 шифр – 81229

27

ЗАДАЧА 2

Определить высоту сооружения, если дано: расстояние от теодолита до сооружения 70,0 м. и отсчеты по вертикальному кругу теодолита Т30

Рисунок 2- Схема определения теодолитом высоты сооружения

Для определения высоты сооружения (Н) от его основания до любого монтажного горизонта, необходимо установить теодолит так, чтобы хорошо были видны верх и основание здания. После чего измеряют углы наклона νА и νВ и расстояние – d – от инструмента до здания.

Литература: [2], c.69-72

Для определения углов наклона по вертикальному кругу теодолита сняты отсчеты:

круг право на точку А, КПА=180о05’ круг право на точку В, КПВ=190о27’ круг лево на точку А, КЛА=7о27’ круг лево на точку В, КЛВ=356о56’

Углы наклона на каждую точку в отдельности вычисляем по формулам:

Высоту сооружения вычисляем по формуле: H=d· (tgνA - tgνB)

28

Н-? Высоту сооружения вычисляем по формуле:

Н= d· (tgνA - tgνB)=70,0· (tg3о41' - tg(-6о45'30''))=12,8 м

Ответ: Высота сооружения Н=12,8 м.

Исходные данные для решения задачи 2

Отсчеты по вертикальному кругу на точку А и точку В принимаются одинаковыми для всех вариантов:

КЛА=358о06' КЛВ=9о03' КПА=171о54' КПВ=170о56'

Значение расстояния (d) от стоянки теодолита до сооружения следует принять: для вариантов 1-50 количество целых метров в расстоянии должно быть трехзначным числом, в котором количество сотен метров равно единице, а количество десятков и единиц метров составляют две последние цифры шифра учащегося. В дробной части расстояния (дм, см) ставятся те же цифры, что и в целой части.

Для вариантов 51-100 количество целых метров в расстоянии должно быть двухзначным числом, в котором количество десятков и единиц метров составляют две последние цифры шифра учащегося. В дробной части расстояния (дм, см) ставятся те же цифры, что и в целой части.

29

ЗАДАЧА 3

Для вариантов 1-50 вычислить разбивочные элементы (dАС и β1), для выноса на строительной площадке точки -С- запроектированного сооружения от линии теодолитного хода с пунктами А и В, если координаты точек (ХАYA и ХСYС) даны в приложении 1, дирекционный угол αАВ=90о00'.

Литература: [2] с.182-188

Для вариантов 51-100 вычислить разбивочные элементы (dВД и β2), для выноса на строительной площадке точки -Д- запроектированного сооружения от линии теодолитного хода с пунктами А и В, если координаты точек (ХВYВ и ХДYД) даны в приложении 1, дирекционный угол

αВА= αАВ+180о=90о00'+180о=270о00'.

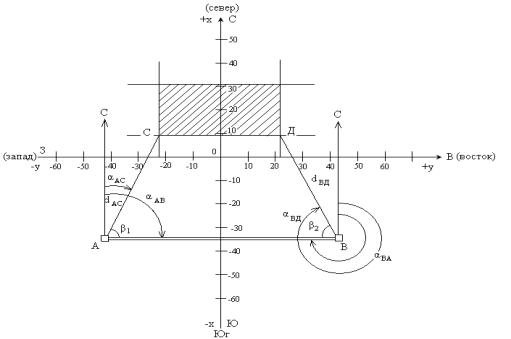

Рисунок 3- Разбивочная схема выноса точек запроектированного сооружения от линии теодолитного хода.

Вынос проекта здания в натуру и разбивка для строительства здания – это два наименования одного и того же процесса геодезических работ, имеющего целью найти и закрепить положение на местности контура здания и его деталей, содержащихся в проекте. Опорой для определения местоположения точек и линий здания могут служить геодезические опорные пункты.

При непосредственном использовании геодезических опорных пунктов, в том числе и пунктов теодолитных ходов, для разбивки полярным способом заданных точек С и Д необходимо выполнить следующее.

3.1. Вычислить дирекционный угол αАС (αВД) по координатам теодолитных точек А и В. Предварительно вычисляется румб линии АС или ВД по формулам:

Для определения угла румба, необходимо вычислить arctg от полученного значения румба.
