Материал: 2130

Условное сопротивление Ro

песчаных грунтов

(извлечение из табл. 2 прил. 24

СНиП 2.05.03-84 [4])

Песчаные грунты и их влажность

Условное

сопротивление R0

песчаных

грунтов средней плотности в основани-

ях, кПа

Гравелистые и крупные независимо от их

влажности

343

Средней крупности:

- маловлажные

294

- влажные и насыщенные водой

245

Мелкие:

- маловлажные

196

- влажные и насыщенные водой

147

Пылеватые:

- маловлажные

196

- влажные

147

- насыщенные водой

98

Условное сопротивление Ro глинистых грунтов, кПа,

Приложение 3

(извлечение из табл. 1 прил. 24 СНиП 2.05.03-84 [4])

Разновид-

Коэффиц.

Показатель текучести IL

ность

пористос.

грунтов

е

0

0.1

0.2

0.3

0.4

0.5

0.6

Супеси при

0.5

343

294

245

196

147

98

-

IP 7

0.7

294

245

196

147

98

-

-

Суглинки

0.5

392

343

294

245

196

147

98

при

0.7

343

294

245

196

147

98

-

7 IP 17

1.0

294

245

196

147

98

-

-

0.5

588

441

343

294

245

196

147

Глины при

0.6

490

343

294

245

196

147

98

IP 17

0.8

392

294

245

196

147

98

-

1.1

294

245

196

147

98

-

-

Разновидность

Коэффициенты

k1, м-1

k2, м-1

грунтов

Гравий, галька, песок граве-

листый крупный и средней

0.10

3.0

крупности

Песок мелкий

0.08

2.5

Песок пылеватый, супесь

0.06

2.0

Суглинок и глина твердые и

0.04

2.0

полутвердые

Суглинок и глина тугопла-

0.02

1.5

стичные и мягкопластичные

Категории дорог

Параметры элементов дорог

I-a

I-б

II

III

IV

V

Ширина земляного полотна, м

28,5; 36;

27,5; 35;

15

12

10

8

43,5

42,5

Высота откоса насыпи, м

Разновидность

до 6

до 12

грунта насыпи

в нижней части

в верхней части

(0-6)

(6-12)

Крупнообломочные и пес-

чаные (за исключением мел-

1:1.5

1:1.5

1:1.5

ких и пылеватых песков)

Песчаные мелкие и пыле-

1:1.5

1:1.75

1:1.5

ватые, глинистые и лессовые

1:1.75

1:2

1:1.75

Коэффициент в зависимости от соотношения n

zi

bлб

(извлечение из прил. 26 СНиП 2.05.03-84 [4])

n

zi

n

zi

n

zi

n

zi

n

zi

bлб

bлб

bлб

bлб

bлб

0

1,000

1,4

0,420

2,8

0,228

4,2

0,150

8,0

0,079

0,2

0,977

1,6

0,374

3,0

0,208

4,4

0,144

9,0

0,071

0,4

0,881

1,8

0,337

3,2

0,190

4,6

0,137

10,0

0,064

0,6

0,755

2,0

0,304

3,4

0,184

4,8

0,132

15,0

0,042

0,8

0,642

2,2

0,280

3,6

0,175

5,0

0,126

1,0

0,550

2,4

0,258

3,8

0,166

6,0

0,106

1,2

0,477

2,6

0,239

4,0

0,158

7,0

0,091

Номера

Отверстие

Высота

цилиндрических звеньев

лекальных блоков подфундамента цилиндрические звенья

конических оголовков

лекальных блоков

подфундамента конические оголовочные звенья

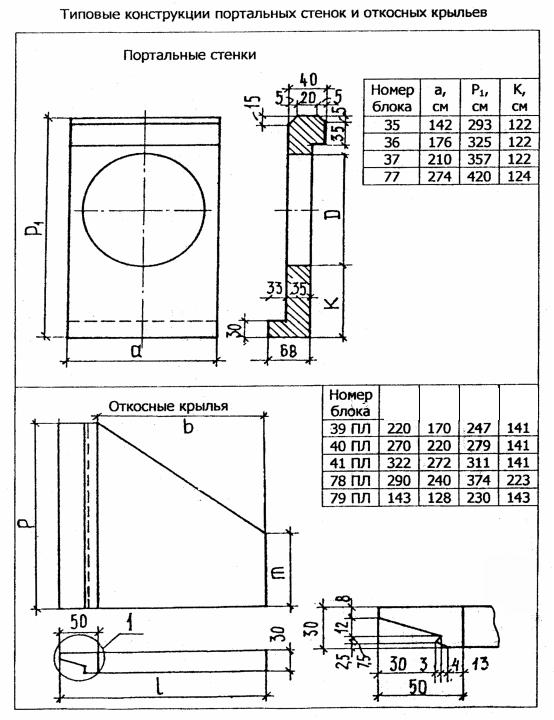

портальных стенок

откосных крыльев

трубы,

насыпи,

см

м

100

до 4,0

12, 12а

4, 4а, 5

27

24

35

39 ПЛ

4,1…7,0

13, 13а

до 4,0

14, 14а

6, 6а, 7

125

4,1…8,0

15,15а

6, 6а, 7

28

25

36

40 ПЛ

8,1…20,0

76, 76а

60, 60а, 61

до 4,5

16, 16а

8, 8а, 9

150

4,6…9,0

17, 17а

8, 8а, 9

29

26

37

41 ПЛ

9,1…20,0

71, 71а

62, 62а, 63

до 5,0

72, 72а

64, 64а, 65

78 ПЛ

200

5,1…9,0

73, 73а

68, 68а, 69

76

75

77

9,1…20,0

74, 74а

66, 66а, 67

79 ПЛ
