Материал: 2130

Z,м

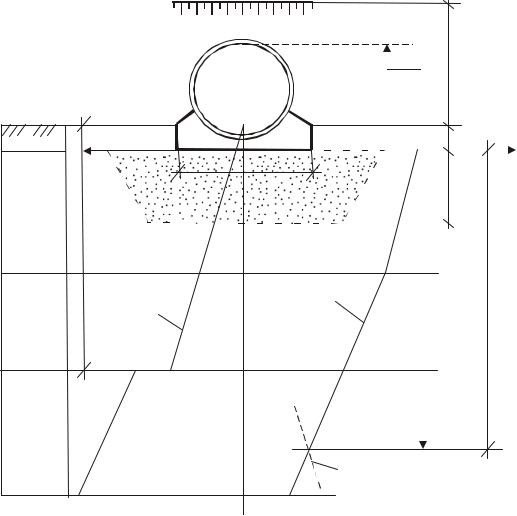

Рис. 6. Схема к расчету осадки центра подошвы фундамента методом послойного суммирования (3-й слой – водонепроницаемый)

20

Таблица 7

Расчет осадки фундамента

2.9. Назначение величины строительного подъёма лотка трубы

Строительным подъёмом называют искривление продольного профиля лотка трубы выпуклостью вверх, т.е. в направлении, противоположном ожидаемой осадке, задаваемой при строительстве.

Строительный подъём должен быть таким, чтобы компенсировать ожидаемую конечную осадку фундамента и обеспечить после завершения процесса осадок (стабилизации основания) пропуск воды через трубу без застоев, т.е чтобы не возникали обратные уклоны (рис. 7).

i

Lтр

Рис. 7. К определению величины строительного подъёма лотка трубы с уклоном i

Величину строительного подъёма назначают согласно формуле [8]:

где S – осадка, рассчитанная по формуле (31); i – заданный уклон трубы; Lтр – полная длина трубы по формуле (11).

Если условие (36) не выполняется, то увеличиваем , а если S 0,25iLтр то принимают = S.

21

3. ОБОБЩЕНИЕ ПРОЕКТНЫХ РЕШЕНИЙ

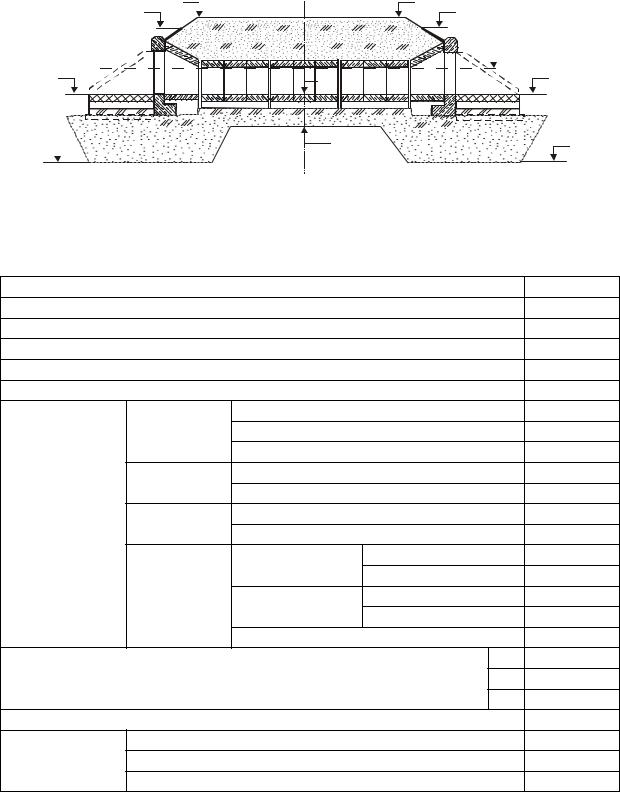

Проектные решения (рис. 8) по курсовой работе оформляются в табличной форме (табл. 8) и в виде чертежа (прил. 10).

Отметки проектных решений определяются по формулам

Z1=Z0+HH ; Z2= Z0+HH ; Z3= Z0+i Lтр/2; Z4= Z0 -i Lтр/2;

Z5=Z3+DОГ + +1,0; Z6=Z4+DОГ + +1,0; Z7= Z3 -h-hп; Z8= Z4-h-hп;

где Z0 – относительная нулевая отметка дневной поверхности грунта; HH – высота насыпи; i – проектный уклон лотка; Lтр – длина трубы; DОГ – диаметр оголовка трубы; – толщина стенки звена трубы; h– глубина заложения фундамента; hп– высота грунтовой подушки.

4.ТЕХНОЛОГИЧЕСКИЕ СООБРАЖЕНИЯ ПО СТРОИТЕЛЬСТВУ ТРУБЫ

Технологические особенности строительства водопропускной трубы в значительной мере зависят от периода времени года (летнее, зимнее), а технология производство земляных работ, и от уровня подземных вод на период производства работ.

Студенту предлагается самостоятельно назначить период времени года, а также уровень подземных вод. Затем, пользуясь учебником [1] и пособием [9], необходимо мотивированно изложить технологическую последовательность производства работ, обращая особое внимание: на необходимость и способ строительного водопонижения; обоснование выбора землеройной машины для разработки котлована (экскаватор, бульдозер и т.д.); технологию уплотнения грунтовой подушки; направление и последовательность монтажных работ; конструктивные решения гидроизоляции стыков, технологию обратной засыпки трубы.

Библиографический список

1.Костерин Э.В. Основания и фундаменты. – М.: Высшая школа, 1990.– 431с.

2.ГОСТ 25100-95. Грунты. Классификация.

3.СНиП 2.02.01-83*. Основания зданий и сооружений.

4.СНиП 2.05.03-84*. Мосты и трубы.

5.СНиП 2.05.02-85. Автомобильные дороги.

6.СНиП 21.23.01-99. Строительная климатология.

7.СП 50-101-2004. Проектирование и устройство оснований и фундаментов зданий и сооружений.

8.Водопропускные трубы под насыпями / под ред. О.А. Янковского. - М.:

Транспорт, 1982. – 232с.

9.Шестаков В.Н. Технология строительства сборных железобетонных водопропускных труб: учебное пособие: – Омск: СибАДИ, 1994. –78 с.

23

Приложение 1

Классификация грунтов по ГОСТ 25100-95
