Материал: 2. Генераторы постоянного тока

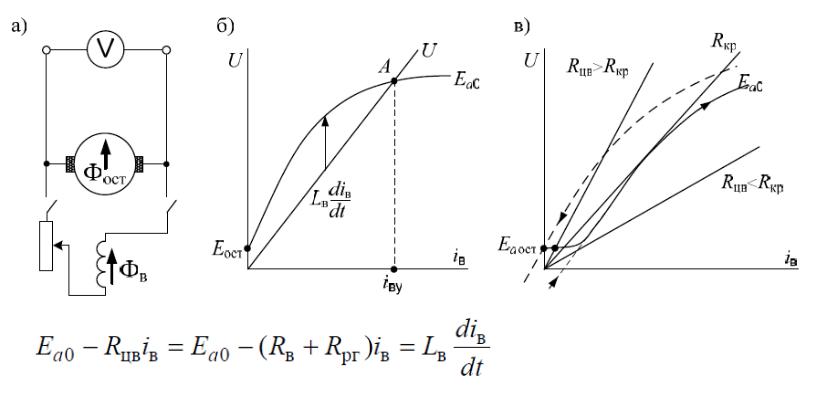

Самовозбуждение генераторов
Рассмотрим процесс самовозбуждения генератора параллельного возбуждения при холостом ходе
Самовозбуждение возможно, если выполняются следующие условия:
1. Генератор ранее был намагничен, и в его магнитной системе существует остаточный магнитный поток
2. Возникающий магнитный поток обмотки возбуждения направлен согласно с остаточным потоком
3. Сопротивление цепи возбуждения меньше критического R |
R |
цв |
кр |
. |

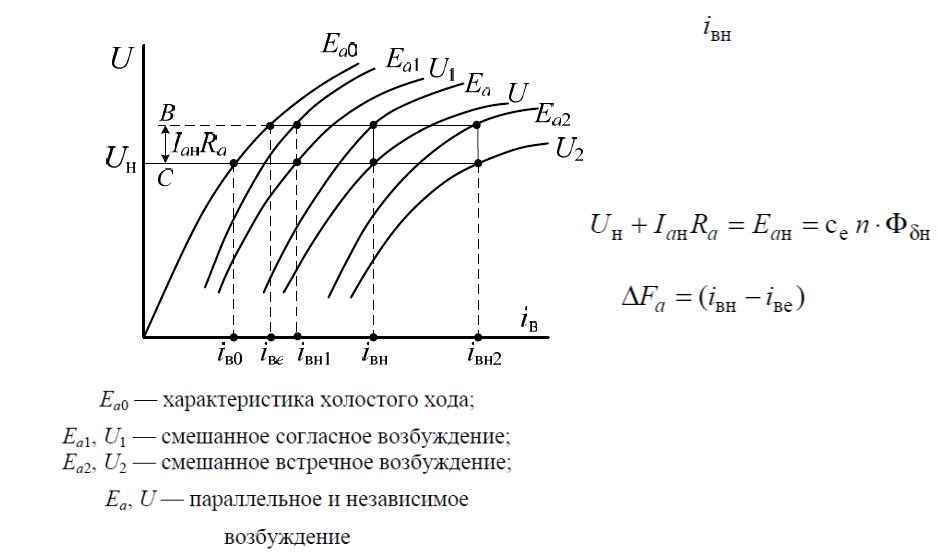

Нагрузочные характеристики |
Ia Iaн |
|
Вид характеристик объясняется двумя факторами: |
|
|
размагничивающим действием реакции якоря |
|
|
падением напряжения в цепи якоря внутри машины |
|
|
|
-номинальный ток |
|
|
возбуждения |
- размагничивающая реакция якоря, выраженная в масштабе тока возбуждения

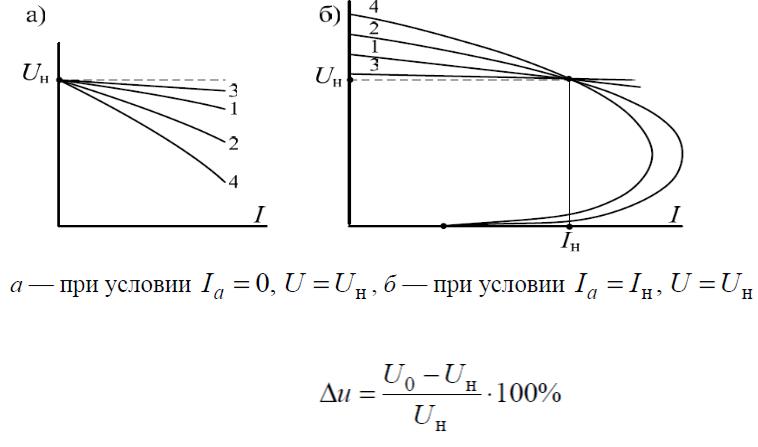

Внешние характеристики
снимаются без регулирования их тока возбуждения, т. е. при постоянном сопротивлении цепи возбуждения
Возбуждение:1 - независимое; 2 - параллельное; 3 - смешанное согласное; 4 – смешанное встречное
Изменение напряжения
Внешняя характеристика генератора параллельного возбуждения имеет особенность, связанную с «самоограничением» тока якоря Рост тока нагрузки при уменьшении сопротивления нагрузки ведёт к снижению напряжения и тока
возбуждения. Начиная с некоторой величины тока якоря, называемой критическим током якоря, дальнейшее уменьшение сопротивления нагрузки не приводит к росту тока якоря, т. к. преобладает влияние уменьшения тока возбуждения . Ток якоря начинает уменьшаться и стремится к значению установившегося тока короткого замыкания при остаточном потоке возбуждения

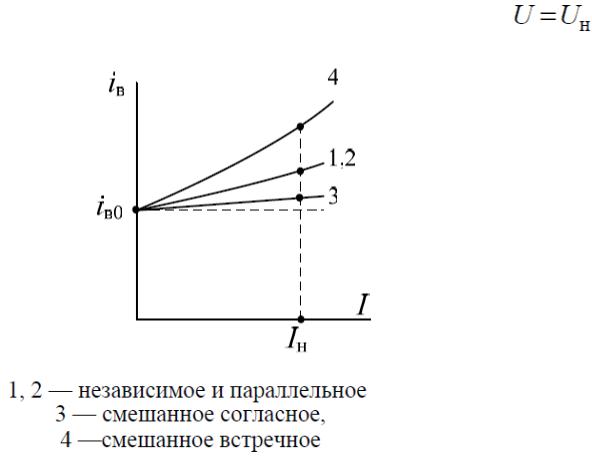

Регулировочные характеристики
Возбуждение:

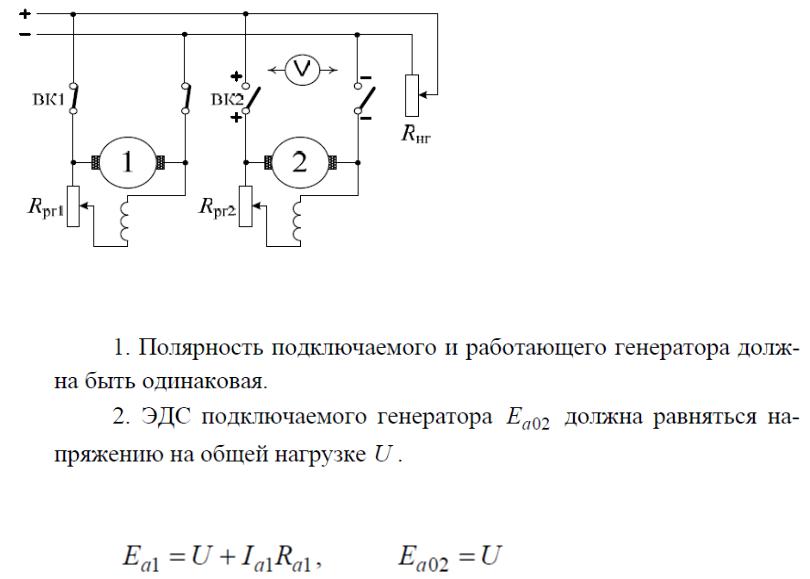

Параллельная работа генераторов
Подключение генератора 2 к работающему генератору 1 требует выполнения следующих условий:
После подключения второго генератора имеем
