Продолжение прил. 3

товка в виде поливки битумом или битумной эмульсией автогудронатором 4, на второй укладывают асфальтоукладчиком 5 и уплотняют катками 1 и 6 асфальтобетонную смесь.

менная производительность частного потока определяется скоростью его прохождения в смену, т.е. протяженностью сменной захватки. Если при строительстве покрытий асфальтобетонный завод обслуживает только один объект, длину сменной захватки, а соответственно и скорость всего потока, исчисляют

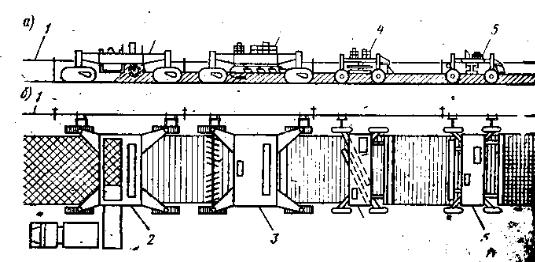

Рис. 3. Схема частного потока по строительству цементобетонного покрытия с использованием комплекта ДС-110: а – вид сбоку; б – план; 1 – копирный шнур; 2 – распределение цементобетонной смеси распределителем ДС-109; 3 – уплотнение смеси бетоноукладчиком ДС-111; 4 – окончательная отделка покрытия трубчатым финишером ДС-104А; 5 – нанесение пленкообразующих

материалов и придание шероховатости покрытию машиной ДС-105А

Поток по строительству дорожной одежды состоит из ряда разделенных частных потоков в зависимости от конструкции дорожной одежды и числа слоев в ней (рис. 4): первый исправляет и готовит земляное полотно и укладывает песчаный дренирующий слой; второй строит основание из рядового щебня (щебеночной смеси) и подсыпает обочины; третий строит двухслойное асфальтобетонное покрытие и укрепительные полосы, укрепляет обочины.

66

Продолжение прил. 3

Первый впереди идущий частный поток может состоять из трех и более захваток. Он готовит земляное полотно, укрепляет его, подвозит материал для дренирующего слоя, разравнивает и уплотняет, при необходимости поливает водой.

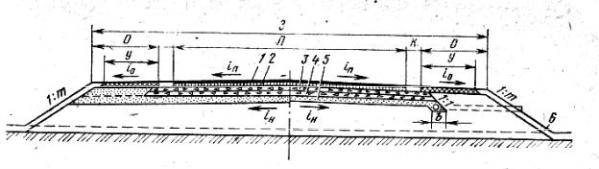

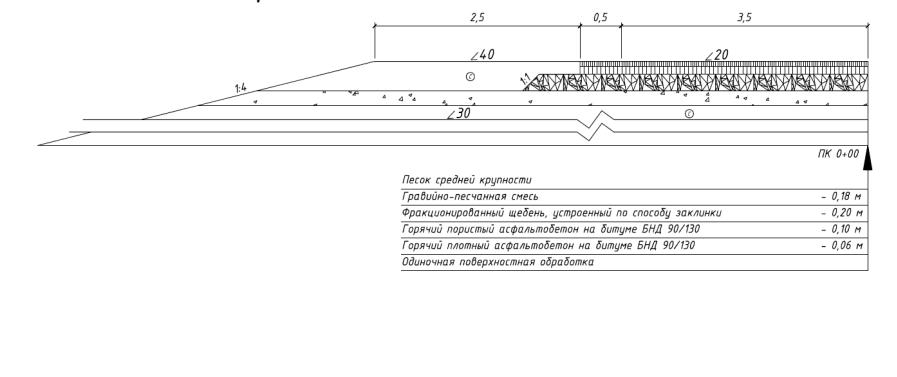

Спокрытия Рис. 4. Тобочиныповая конструкция дорожной одежды: 1 – верхний слой ас-

фальтобетонного ; 2 – нижний слой асфальтобетонного по-

крыт я; 3 – верхн й слой основания; 4 – нижний слой основания;

5 – песчаный дополн тельный слой основания; 6 – откосы, укрепленные растительным грунтом; З – дорожное полотно; П – проезжая

часть; О – ; У – укрепительная полоса; m– коэффициент от-

коса; b –ровик дляАтру чатых дрен; iп – поперечный уклон верха дорожной одежды; iн – поперечный уклон низа дорожной одежды;iо–

Второй частный поток в зависимостиДот конструкции слоя (способ заклинки из нескольких видов щебеночного материала или из смеси, как в данном случае) состоит не менее чем из двух захваток: на одной разравнивают доставленный щебеночный материал, на другой его уплотняют катками с поливкой водой. Щебеночный материал укладывают не на всю ширину дополнительного слоя основания. После его разравнивания присыпаютИобочины (песком, так как недопустимо на песчаный дополнительный слой основания рассыпать грунт, иначе песок впоследствии заилится мелкоземом). Если песок рассыпают только на ширину будущего основания, обочины присыпают грунтом. Щебеночное основание и обочины уплотняют одновременно на всю ширину.

67

Продолжение прил. 3

Трет й частный поток представляет собой в рассматриваемом примере двухслойное асфальто етонное покрытие. Щебеночное основание с каждой сто-

Одновременнобрусьевс этими ра отами на отдельных захватках создают укрепленные полосы и о очины. Отделочный, частный поток выполняет рабочие опе-

роны покрыт я должно ыть не менее чем на 15 см шире покрытия для укладки на него опорных . Этот частный поток состоит из трех захваток: на первой готовят основан е (оч стка, если необходимо, и подгрунтовка вяжущим); на

второй укладывают уплотняют смесь для нижнего слоя; на третьей укладывают и уплотняют смесь для верхнего слоя.

рации, непосредственно не связанные со строительством дорожной одежды: разметку покрытия, установку направляющих столбиков и, если это необходимо, ограждений. Затем производят укрепление откосов, надвижку растительного

или период работы потока (частного ДТч. п или специализированного Тс.п), длина участка, строящегося данным потоком, или длина потокаИ– занимаемое им протяжение (для частного Lч.п специализированного Lc.п ).

68

Окончание прил. 3

Си

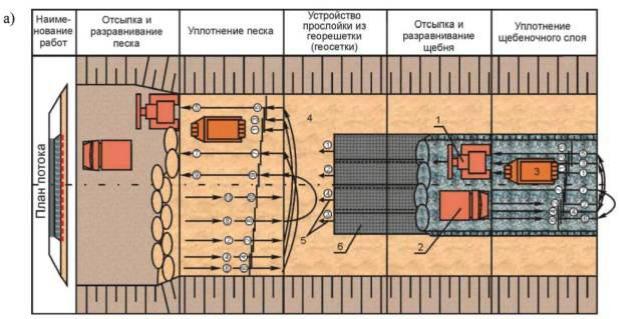

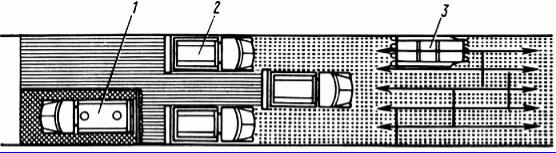

Р с.6 ТехнологбАческая схема строительства щебеночного основания на песчаном дополн тельном слое; 1 – бульдозер, 2 – каток, 3 – поливомоечная

машина, 4 – готовый песчаный слой основания, 5 – последовательность укладки геосетки, 6 – уложенный слой геосетки

Д И
