Причем используются два понятия техническая и физическая атмосферы.
Техническая атмосфера (ат), представляет собой силу в 1 кгс, действующую на 1 см2 площади. Рат = 1 ат = 1 кгс/см2.
За физическую атмосферу (атм) принимается давление атмосферного воздуха на уровне моря. Так как практически эта величина переменная, то на практике за величину атмосферного давления Ратм прин мается давление, создаваемое столбом ртути высотой 760 мм.
Ратм = 1 атм = 760 миллиметров ртутного столба (мм рт. ст.). |
|
В |
нженерных расчётах за «нормальное» давление Р0 также |
С |
|
прин мается давление атмосферного воздуха на уровне моря. |
|
|
уществуют следующие соотношения между различными еди- |
|
змерен я давления: |
1 |
ат = 1 кгс/см2 = 9,81·104 Н/м2 = 9,81·104 Па=0,981 бар 0,1 МПа. |
ницами |
|
1 |
атм = 760 мм рт. ст.= 101325 Па = 1,013 бар 0,1 МПа. |
1 |
бар = 105 Па = 0,1 МПа. |
В технике различают давления: атмосферное (барометрическое), |
|
|
б |
абсолютное, из ыточное и разряжение (вакуум). |
|
Атмосферное ( арометрическое) давление Ратм |
измеряют баро- |
|||
метрами. |
|
|
|
|
Абсолютное, или полное, давление, под которым находится газ |
||||
|
А |
|
|
|
или жидкость, равно сумме избыточного давления и атмосферного: |
|
|||
|
Рабс = Ризб + Ратм . |
|
|
(6) |
|
Д |
|
||
Избыточным давлением Ризб называется величина превышения |
||||
(избыток) измеряемого давления над атмосферным. Приборы, приме- |
||||
няемые для измерения давлений, больших атмосферного, называются |
||||
манометрами. Они показывают избыток давления измеряемой среды |
||||
|
И |
|
||
над атмосферным (манометрическое давление). |
|
|
|
|
|
Ризб= Рабс – Ратм . |
|
|
(7) |
|
|
И |
||
Для измерения давлений, меньших атмосферного, применяют вакуумметры, которые показывают, на сколько абсолютное давление окружающей среды меньше атмосферного. Это давление называют вакуу-
мом.
Рвак = Ратм – Рабс . |
(8) |
26 |
|
Избыточное давление и вакуум не являются параметрами состояния, так как они при одном и том же абсолютном давлении могут принимать различные значения в зависимости от величины
атмосферного давления. |
|
|||
С |
|
|
||
Термодинамическим параметром состояния является только |
||||
абсолютное давление, которое отсчитывается от абсолютного нуля |
||||
давлен я |
ли абсолютного вакуума. |
|||
сиф |
|
|||
|
|
2. ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯ |
||
Пр |
|
для измерения давления по назначению можно клас- |
||
|
боры |
|||
ц |
ровать на 5 групп: |
|
||
1) |
манометры служат для измерения давления (избыточного); |
|||
2) |
тягомеры – для измерения небольших разряжений; |
|||
|
|
|
А |
|
3) |
вакуумметры – для измерения относительно большого разря- |
|||
|
жения; |
|
|
|
4) |
напоромеры или микроманометры – для измерения незначи- |
|||
|
тельного из ыточного давления; |
|||
|
|
|
|
Д |
5) |
барометры – для измерения атмосферного давления. |
|||
В зависимости от принципа работы приборы делятся на 4 ос- |
||||
новные группы: |
|
|||
1) |
жидкостные, измеряющие давление высоты столба жидко- |
|||
сти; |
|
|
|
|
2) |
пружинные, измеряющие давление по величине деформации |
|||
упругого элемента; |
|
|||
3) |
поршневые, в которых измеряемое давление уравновешивает- |
|||
ся силой, действующей на поршень определенной площади; |
||||
|
|
|
|
И |
4) |
электрические, преобразующиеИдавление в некоторую элек- |
|||
трическую величину (датчики давления).
Жидкостные приборы являются простыми и достаточно точными. Жидкостные манометры (илл. 1) служат для измерения небольших избыточных давлений до 0,2 МПа. Самыми распространенными видами жидкостных манометров являются стеклянные вертикальные трубки, в которых измеряемое давление уравновешивается высотой
27
столба жидкости. Они бывают двух видов: U – образные и чашечные
(рис. 13, а, б).
Pабс |
Pатм |
Pатм |
|
С |
|
|
|
|
и |
h |
Pабс |
h |
|
б |
|
|||
|
|
|||
|
а |
|
б |
|
|
А |
|
||
|
Рис. 13. Жидкостные стеклянные манометры: |
|
||
|
а – U-о разный манометр; б – чашечный манометр |
|||
Кроме того, для измерения малых давлений с большей точно- |
|
стью применяются приборы с наклонной трубкой – микроманометры |
|
(рис. 14). |
Д |
|
|
|
И |
|
И |
Рис. 14. Микроманометр с наклонной трубкой
28
При измерении давления жидкостными манометрами измеряе-
мая среда с давлением Рабс соединяется при помощи металлической или резиновой трубки с одним коленом, а второе колено – с атмосферой, имеющей давление Ратм. Высота столба жидкости определяет избыточное давление
С |
|
Ризб =hgρ , |
(9) |
где ρ − плотность жидкости, кг/м3; g − ускорение земного притяжения, м/ 2; h – высота жидкости в трубке, мм.
спиртнии, а высота стол а жидкости будет измерять разрежение (вакуум). Ш рок й сосуд чашечных манометров и наклонных микрома-
В качестве ра очей жидкости используют ртуть, воду и реже –
. Если змеряемое давление среды ниже атмосферного, то жидкость в U – о разном манометре переместится в обратном направле-
нометров делают с относительно большим поперечным сечением, по-
где n – число делений наклонной шкалы.
этому изменением уровня |
|
жидкости в нем можно пренебречь. |
||
рабочей |
|
|
||
Тогда для чашечного манометра высота столба жидкости, уравнове- |
||||
шивающая измеряемое давление, |
|
|
|
|
|
h1 |
≈ h1+h2 = h; |
(10) |
|
|
А |
|
||
где h1 − высота столба жидкости в трубке; h2 − высота столба жидко- |
||||
сти в чашке. |
|
|
|
|
Для наклонного микроманометра |
|
|||
|
Д |
(11) |
||
|
h = n sin(α), |
|||
|
|
|
И |
|
В пружинных приборах давление уравновешивается упругими
силами пружинных элементов, и их деформация служит величиной, |
|
определяющей давление. |
И |
Наиболее распространенные виды упругих элементов пружин- |
|
ных приборов представлены на рис. 15. |
|
Манометры (рис. 15) с многовитковыми пружинами (генокон- |
|
дами) (рис. 15, б) и гармониковыми |
мембранами (сильфонами) |
29 |
|
(рис. 15, в,г,д,е) широко применяются в качестве самопишущих приборов.
Наиболее распространен показывающий манометр с трубчатой |
|||||||
одновитковой пружиной (рис. 15, а). Принцип их действия основан на |
|||||||
уравновешивании измеряемого давления силой упругой деформации |
|||||||
С |
|
|
|
|
|
|
|
пружины. Под воздействием избыточного давления, подведенного к |
|||||||
внутренней полости, трубка стремится к распрямлению, если давле- |
|||||||
ние змеряемой среды ниже атмосферного, то к закручиванию. Для |
|||||||
передачи деформации трубчатой пружины к показывающей стрелке |
|||||||
используются |
|
|
|
|
P1 |
|
|
|
спец альные механизмы: зубчатый сектор и рычажная |
||||||
тяга (р . 16, а, ). |
|
|
|
|
|
|
|
б |
P1 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
а |
|
P |
P |
|
б |
|
|
|
|
|
|
|
||
|
|
|
P1 |
|
|
P1 |
|
|
Д |
|
|||||
|
АP |
г |
P |
|
|||
|
|
в |
|
|
|
|
P1 |
|
|
|
P1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
P |
|
е |
P |
|
|
|
д |
|
|
|
|
|
|
|
|
|
|
|
|
|

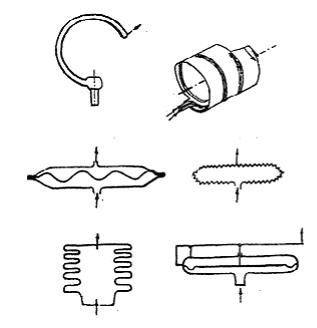

Рис. 15. Упругие элементы пружинныхИманометров: а – трубчатая одновитковая пружинаИ; б – трубчатая многовитковая пружина; в, е – плоская мембрана; г, д – сильфон
