Лабораторная работа №И9

ОПРЕДЕЛЕНИЕ ИНДЕКСА ИЗОЛЯЦИИ ВОЗДУШНОГО ШУМА ОКОННЫМ БЛОКОМ

Цель работы: Ознакомиться с методикой экспериментального определения индекса изоляции воздушного шума оконным блоком и сравнить с требованиями нормативных документов.

51

ляемая путем сопоставления частотнойДхарактеристики изоляции воздушного шума R(f) со специальной оценочной кривой.

Изоляция воздушного шума (звукоизоляция) R, дБ – десятикратный десятичный логарифм отношения звуковой мощности (W1), падающей на испытываемый образец, к звуковой мощности (W2), переданной через этот образец.

Средний уровень звукового давления в помещении Lm, дБ – десятикратный десятичный логарифм отношения усредненных в пространстве и времени квадратов значения звукового давления к квадрату порогового значения давления p0 = 20 мкПа (20·10-5Па).

Частотная характеристика изоляции воздушного шума R(f), дБ

– значение изоляции воздушного шума R в каждой из третьоктавных

52

полос с частотами f, Гц, лежащими в диапазоне 100 3150 Гц (в графической или табличной форме).

Эквивалентная площадь звукопоглощения А, м2 – площадь поверхности с коэффициентом звукопоглощения, равным единице, которая обладала бы такой же способностью поглощать звук, как и все

Свместе взятые поверхности ограждающих конструкций испытательной камеры.

Вел ч ну звуко золяции окна RАтран , дБА, определяют на основании частотной характеристики изоляции воздушного шума окном с

це П.5.1 пр л.5, поз ц я 3.

помощью эталонного спектра шума потока городского транспорта. УровниОписаниеэталонного спектра, скорректированные по спектру частотной коррекц "А" для шума уровнем звука 75 дБА, приведены в табли-

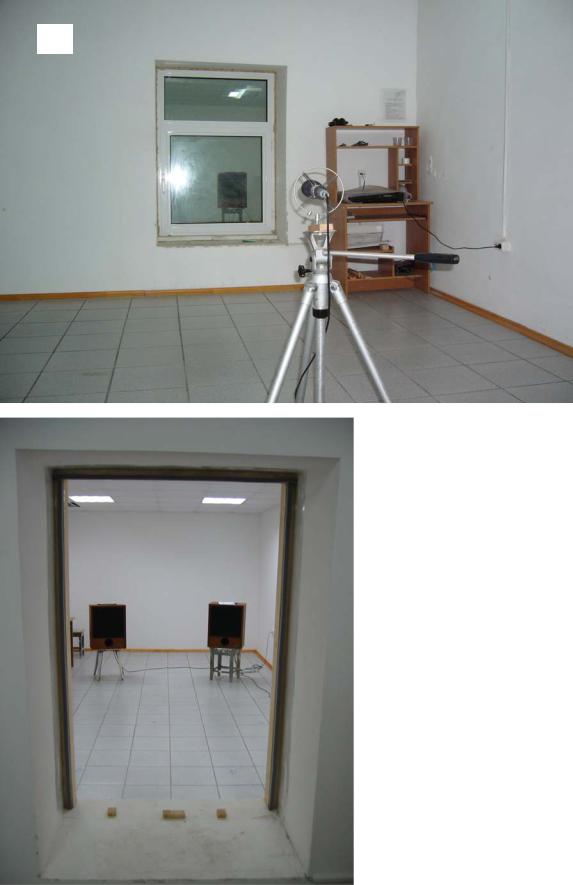

Установкабсосто т из двух смежных по горизонтали помещений (пары помещен й), в проем между которыми монтируется образец испытываемой конструкцииА, и комплекта измерительной аппаратуры, включающего передающий и приемный тракты.

и состав установки

Объем помещения высокого уровня (ПВУ) составляет 62,3 м3, объем помещения низкого уровня (ПНУ) – 126,4 м3. Площадь проема,

предназначенного для монтажа образца испытываемой конструкции –

1,5 м2.

го уровня КВУ) понимается любоеДпомещение, в котором расположен источник шума. Под помещение низкого уровня ПНУ (либо камерой низкого уровня КНУ) понимают любое помещение, защищенное ограждением, акустические свойства которого нас интересуют.

Под помещением высокого уровня ПВУ (либо камерой высоко-

В помещении высокого уровня в углах на расстоянии не менее 2 м от испытываемого объекта размещаются две акустические колонки,

В состав измерительной аппаратуры входят:

а) передающий тракт (передающая измерительная система):

источник шума в октавных и третьоктавных полосах частот, фиксированных частот звукового диапазона, «белого шума»;

усилитель мощности;

53

громкоговорители (звуковые колонки);

б) приемный тракт (приемная измерительная система):

капсюль микрофонный конденсаторный М-101 с предусилителем ВПМ-101 № 1839;

измеритель шума ВШВ-003-М2.

СИзлучающая шум измерительная система в помещениях для измерен й должна создавать диффузное звуковое поле. Источники шума следует располагать двух местах измерительного помещения высокого уровня.

Краткая методика выполнения работы

спытан ях в помещениях камеры следует поддерживать постоянную температуру (20±3) °С.

давленПрия при помощи приемной измерительной системы. При этом измер тельный м крофон в помещениях высокого и низкого уровней

мерений должныботстоять не менее чем на 1 м от поверхности ограждающих конструкций, друг от друга и от громкоговорителей.

Включают передающую систему и измеряют уровень звукового

должен последовательно устанавливаться не менее чем в шести точ-

ках (на каждой позиции громкоговорителя в трех точках). Точки из-

В случае измерения изоляции шума образцом наружной ограж-

При испытаниях окон и дверей в лабораторных условиях или между двумя помещениями в натурных условиях величина S означает площадь свободных проемовИ, в которые вставлен элемент.

Измерения следует проводить в третьоктавных полосах частот. Частотный диапазон при измерениях должен быть от 100 до 3150 Гц со следующими средними геометрическими частотами третьоктавных полос: 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150.

Индекс изоляции воздушного шума испытываемой конструкции определяют путем сопоставления полученной в результате измерений частотной характеристики изоляции воздушного шума R(f) [ГОСТ 27296-2012] с оценочной кривой.
