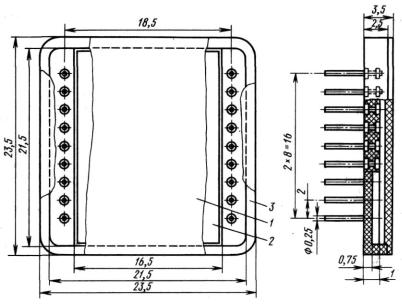

Рис. 4.9. Полый полимерный корпус со штыревыми выводами: 1— крышка; 2—углубление для микросборки; 3—корпус с выводами

могут возникнуть в них. Кроме того, устраняется химическое взаимодействие оболочки с защищаемым изделием. Одновременно часто улучшается теплоотвод (при использовании оболочек, теплопроводность которых выше теплопроводности полимеров), повышается надежность влагозащиты и обеспечивается электромагнитное экранирование (при использовании оболочки из металла или металлизированной керамики), ослабляются паразитные связи ввиду уменьшения ε при замене полимера воздухом.

Необходимость дополнительной защиты от влаги компонентов наземных РЭС с помощью полых оболочек вызвана недостаточной надежностью монолитных полимерных оболочек, а также необходимостью защиты от влаги электрических связей (печатных плат, объемных проводников, соединителей). Требования к массогабаритным параметрам наземных РЭС сравнительно мягкие, поэтому наличие дополнительной оболочки не приводит к их значительному ухудшению. Жесткие требования к массогабаритным параметрам бортовых РЭС обусловливают использование бескорпусной элементной базы и герметизацию ее, а также электрических соединений в составе блока.

Использование полых оболочек РЭС диапазона СВЧ позволяет использовать бескорпусную элементную базу (имеющую лучшие частотные свойства), ослабить паразитные связи, улучшить теплоотвод и обеспечить экранирование.

Таблица 4.6

Влажностные параметры некоторых герметизирующих полимерных материалов

Материал

В, с



D, м2

h, с22



Назначение материала











Фторопласт-4

1,0∙10-16

8,34∙10-13

12∙10-5

Герметизирующие про-

Полиэтилен



-16

-13







-4

кладки,

основание

6,27∙10

6,4∙10

9,8∙10

печатных плат Элементы

Полистирол Пресс-

4,22∙10-15

3,32∙10-11

12,6∙10-5

материал ЭФП-63

1,83∙10-16



3∙10-5

конструкции



Порошковый ком-



-16

6,1∙10-13







4

высокочастотных узлов













То же



паунд ПЭП-17

8,0∙10



7-Ю"

Монолитный пластмас-





1,14∙10-12









Клей ВК-9



-16







-4







5,63∙10

совый корпус



Лак ФП-525

3,3∙10





Герметизация узлов вих-





6,5∙10-13























Компаунд ЭК-16Б



-16



3,8∙10

-4

ревым напылением

Пластмасса К-124-

4,5∙10





Крепление элементов на



-16

1,18∙10-12







-4

38 Компаунд ЭКМ

2,08∙10









плату



Кремнийоргани-



6,4∙10-13

3,25∙10

Бескорпусная герметиза-













ческий эластомер



-16



2,0∙10

3



ция ИС



СКТН

1,66∙10







Заливка элементов и уз-





8,34∙10-14











-16



-4



лов РЭС



Компаунд ПЭК-19

4,1∙10



5,77∙10









Лак УР-231









Полый пластмассовый





7,1∙10-13











-15







-3

корпус





8,2∙10

8,2∙10--1212

1,0∙10

Герметизация полупро-



7,8∙10-16

3,7∙10-3







2,1∙10







-4

водниковых ИС Заливка



5,2∙10-16

3,5∙10-12

1,48∙10

ферритовых элементов

















Заливка узлов РЭС

















Обволакивание печатных

















плат























Для наземных РЭС, работающих в отапливаемых помещениях, можно использовать дешевые полимерные полые оболочки (рис. 4.9), к пластмассовому основанию которых приклеивается пластмассовая крышка. Основной недостаток подобных оболочек заключается в возможности проникновения влаги в результате диффузии через полимерную оболочку, а также по границе вывод— пластмасса при образовании каналов из-за различия ТКЛР материала вывода и пластмассы.

При использовании полого полимерного корпуса время влагозащиты (с) определяется временем задержки проникновения влаги через слой полимеров и временем накопления влаги внутри корпуса до наступления критического давления паров (ркр):

где V—внутренний объем оболочки, м3; h—коэффициент растворимости влаги в материале оболочки, с22 ; d—толщина стенки оболочки, м; S—площадь проникновения влаги через оболочку, м2; р0—давление окружающей среды, Па; D—коэф-

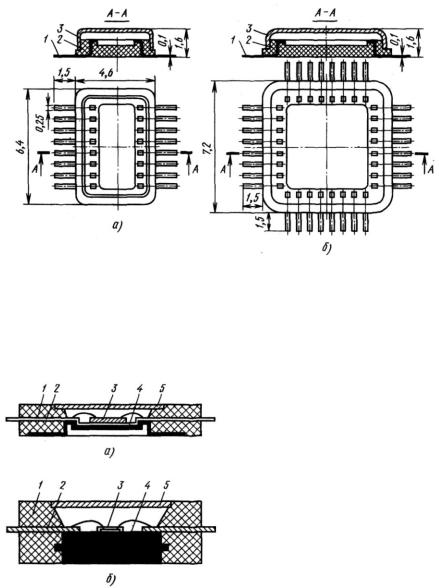

Рис. 4.10. Металлополимерные корпуса ИС с планарными выводами (на виде сверху крышки условно не показаны): а—16-выводный; б—32-

выводный; 1 — никелевые выводы; 2—полимер; 3— металлическая крышка

фициент диффузии материала оболочки, м2/с; В—коэффициент влагопроницаемости оболочки, с. Влажностные параметры не-

которых полимерных материалов приведены в табл. 4.6.



Более дорогими, но

и более надежными являются

полые





неразъемные

металлополимерные





оболочки (рис. 4.10—4.12). Нали-





чие металлических крышек уме-





ньшает площадь, через которую





может

диффундировать

влага,





однако по границе вывод—поли-





мер влага может проникать (как





в монолитных, так и в полых





полимерных оболочках). Зависи-





мость

времени влагозащиты от





относительной влажности для не-





которых неразъемных

металло-





полимерных

оболочек

приведена





на рис. 4.13, 4.14. Обычно время





влагозащиты подобных оболочек

Рис. 4.11. Металлополимерные корпуса

при влажности окружающей сре-

с теплоотводящей шиной

малого

ды 98% не превышает 10...30 сут.

сечения, выполненной штамповкой (а),

В условиях космоса это время

и с шиной увеличенного сечения (б):

может

быть

значительно

больше

1—полимер; 2—вывод; 3—ИС; 4—тепло-

(например, РЭС космического

отводящая шина; 5—металлическая

крышка



аппарата «Луноход-1»). Для

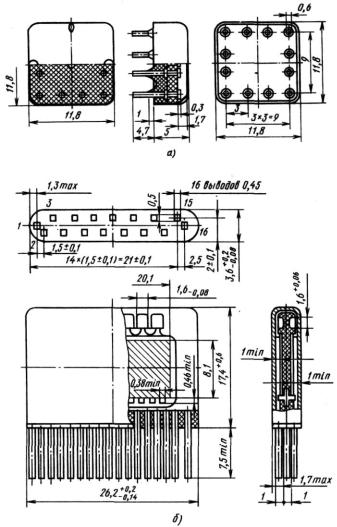

Рис. 4.12. Металлополимерный корпус типа «Тропа» (а) и типа «Пенал» (б)

улучшения влагозащитных свойств внутренняя полость полимерных и металлополимерных оболочек заполняется кремнийорганическим эластомером (ЦИАТИМ, KB и др.), в ряде случаев с наполнителем из цеолита. В этом случае время влагозащиты возрастает в несколько раз. Однако из-за большого значения ТКЛР кремнийорганических эластомеров в оболочке необходимо оставлять свободную полость для размещения увеличивающегося при нагреве объема эластомера.

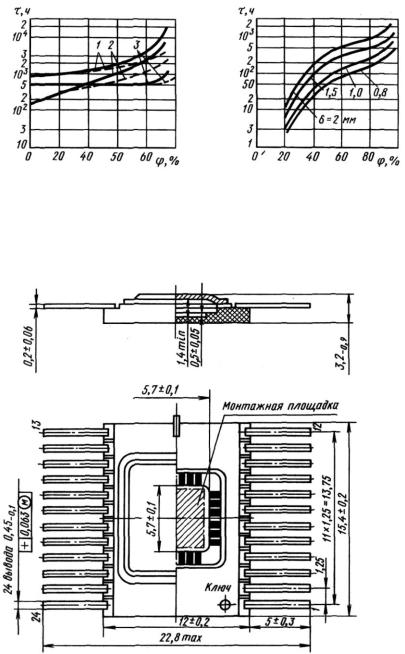

Рис. 4.13. Зависимость времени влагозащиты τ

Рис. 4.14. Зависимость вре-

от критической концентрации влаги φ при тем

мени влагозащиты т моно-

пературе 20 °С с учетом ( -------- ) и без учета

литных защитных конструк-

( --------- ) адсорбции влаги полимером внутри

ций от критической концент-

полых металлополимерных корпусов, залитых по

рации влаги φ (D = 6,38 × ×

торцам компаундом ЭК-16Б для подложки

10-13 м2/с, температура 20 °С,

размером 11×11мм (1) и 10×16 мм (2), и внутри

толщина оболочки 5)

пластмассового полого корпуса для подложки



размером 16×20 мм (3)



Рис. 4.15. Металлокерамический корпус типа 4118.24-1
