17. АО ПКК «Миландр». ТСКЯ.431281.002СП. Сигнальный процессор со статической суперскалярной архитектурой 1967ВН028, К1967ВН028, К1967ВН028К, 1967ВН02Н4, К1967ВН02Н4.

18. Altera. Analog Devices Link-Port Reference Design. – https://www.intel.com/content/dam/www/programmable/us/en/pdfs/literature/an/an332.pdf

19. Altera. Design Guidelines for Implementing LVDS Interfaces in Cyclone Series Devices.– https://www.intel.com/content/dam/www/programmable/us/en/pdfs/literature/an/an479.pdf

20. Денисов А. О документировании проектов для ПЛИС // Компоненты и технологии. 2010, вып. № 9. С. 70–72.

21. ГОСТ 19.101–77. Единая система программной документации (ЕСПД). Виды программ и программных документов (с Изменением N 1). М.: Стандартинформ, 2010.

22. ГОСТ 19.103–77. ГОСТ 19.103-77 ЕСПД. Обозначения программ и программных документов. М.: Стандартинформ, 2010

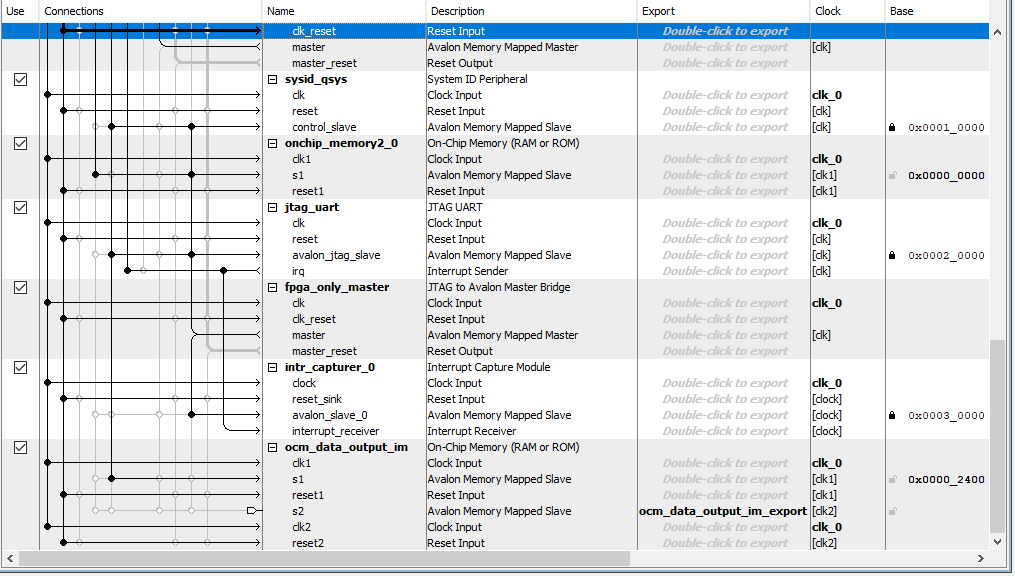

Приложение а. Система hps-SoC в Platform Designer

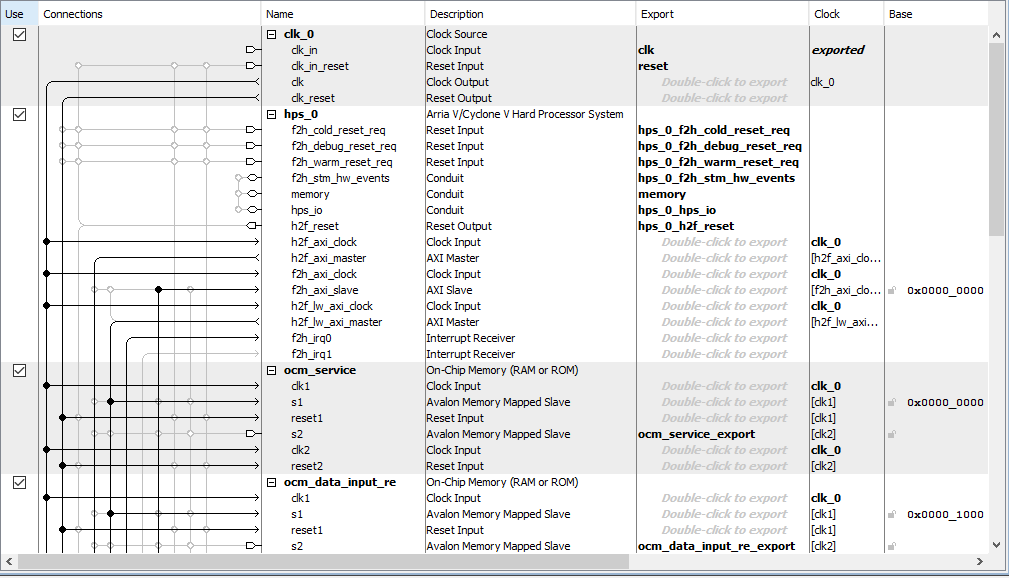

Рисунок А.1 – Начало системы, HPS и первые два блока памяти

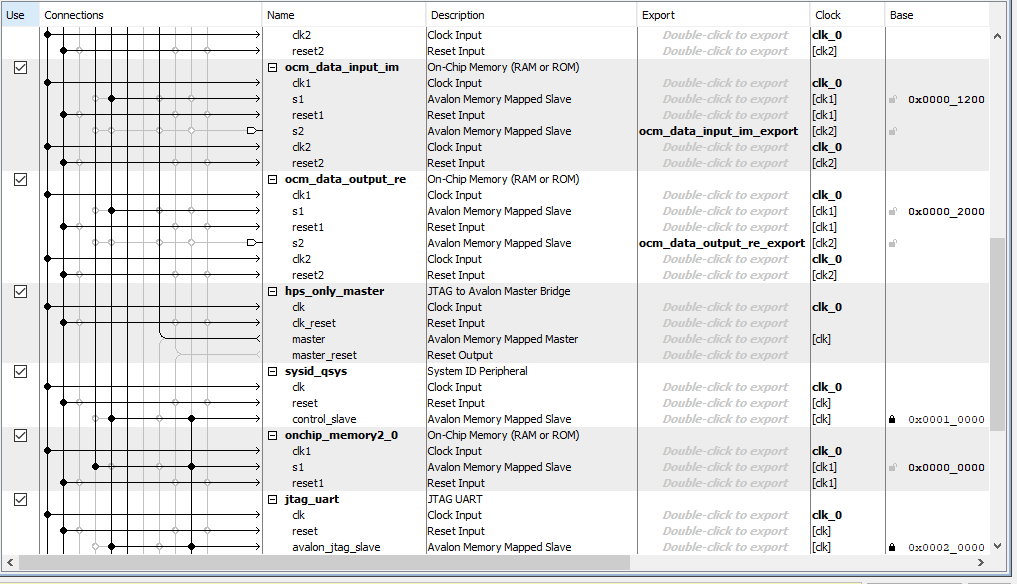

Рисунок А.2 – Остальные используемые блоки памяти и служебные блоки сиcтемы

Рисунок А.3 – Конец системы

Приложение б. Код программы arm-сервера

/* Creates a datagram server. The port

number is passed as an argument. This

server runs forever */

#include <sys/types.h>

#include <stdlib.h>

#include <unistd.h>

#include <sys/socket.h>

#include <netinet/in.h>

#include <string.h>

#include <netdb.h>

#include <stdio.h>

#include <sys/mman.h>

#include <fcntl.h>

#include "hwlib.h"

#include "socal/socal.h"

#include "socal/hps.h"

#include "socal/alt_gpio.h"

#include "hps_0.h"

volatile uint8_t * ocm_service = NULL ;

volatile uint16_t* ocm_input_re = NULL ;

volatile uint16_t* ocm_input_im = NULL ;

volatile uint32_t * ocm_output_re = NULL ;

#define LOW_ADDRESS 0x0000FFFF

#define HIGH_ADDRESS 0xFFFF0000

#define HW_REGS_BASE ( ALT_STM_OFST )

#define HW_REGS_SPAN ( 0x04000000 )

#define HW_REGS_MASK ( HW_REGS_SPAN - 1 )

void error(const char *msg) {

perror(msg);

exit(0);

}

int main(int argc, char *argv[]) {

//for ocm mapping

void *virtual_base;

int fd;

int addr;

//for UDP

int serviceSuccess, dataSuccess;

int sock, length, n;

socklen_t fromlen;

struct sockaddr_in server;

struct sockaddr_in from;

uint8_t dgramService[5];

uint32_t dgramData[256];

uint32_t dgramOutput[512];

uint16_t dataLength = 0x0;

char ack_buffer[256];

if (argc < 2) {

fprintf(stderr, "error: no port provided\n");

exit(0);

}

//opening dev/mem

if( ( fd = open( "/dev/mem", ( O_RDWR | O_SYNC ) ) ) == -1 ) {

printf( "error: could not open \"/dev/mem\"...\n" );

return( 1 );

}

//mapping

virtual_base = mmap( NULL, HW_REGS_SPAN, ( PROT_READ | PROT_WRITE ), MAP_SHARED, fd, HW_REGS_BASE );

if( virtual_base == MAP_FAILED ) {

printf( "error: mmap() failed...\n" );

close( fd );

return( 1 );

}

//initializing ocm base address

ocm_service = (uint8_t*)(virtual_base + ((unsigned long)(ALT_LWFPGASLVS_OFST + OCM_SERVICE_BASE) & (unsigned long)(HW_REGS_MASK)));

ocm_input_re = (uint16_t*)(virtual_base + (( unsigned long)(ALT_LWFPGASLVS_OFST + OCM_DATA_INPUT_RE_BASE) & (unsigned long)(HW_REGS_MASK)));

ocm_input_im = (uint16_t*)(virtual_base + ((unsigned long)(ALT_LWFPGASLVS_OFST + OCM_DATA_INPUT_IM_BASE) & (unsigned long)(HW_REGS_MASK)));

ocm_output_re = (uint32_t*)(virtual_base + (( unsigned long)(ALT_LWFPGASLVS_OFST + OCM_DATA_OUTPUT_RE_BASE) & (unsigned long)(HW_REGS_MASK)));

//opening socket, initializing server

sock = socket(AF_INET, SOCK_DGRAM, 0);

if (sock < 0)

error("error: opening socket");

length = sizeof(server);

bzero(&server,length);

server.sin_family=AF_INET;

server.sin_addr.s_addr=INADDR_ANY;

server.sin_port=htons(atoi(argv[1]));

if (bind(sock,(struct sockaddr *)&server,length)<0)

error("binding");

fromlen = sizeof(struct sockaddr_in);

//clearing the buffers

for (n = 0; n < 5; n++) dgramService[n] = 0x00;

for (n = 0; n < 256; n++) dgramData[n] = 0x00000000;

while (1) {

//waiting for service datagram

puts("Waiting for service...");

//receiving service datagram

serviceSuccess = recvfrom(sock, dgramService,5,0,

(struct sockaddr *)&from, &fromlen);

if (serviceSuccess < 0) error("recvfrom, service");

puts("Received a service datagram: ");

for (n = 0; n < 5; n++) printf("%04X ", dgramService[n]);

putchar('\n');

//letting client know we received the service datagram

n = sendto(sock, "Got service", 11, 0, (struct sockaddr *)&from,fromlen);

if (n < 0) error("sendto service"); */

//waiting for data datagram

puts("Waiting for data...");

//receiving data datagram

dataSuccess = recvfrom(sock,dgramData,1024,0,

(struct sockaddr *)&from,&fromlen);

if (dataSuccess < 0) error("recvfrom, data");

//printing received data

puts("Received a data datagram: ");

for (n = 0; n < 256; n++) if (dgramData[n] & 0xFFFFFFFF)

printf("%08X ", dgramData[n]);

putchar('\n');

//letting client know we received the data datagram

n = sendto(sock, "Got data", 8, 0, (struct sockaddr *)&from,fromlen);

if (n < 0) error("sendto data");

puts("Press enter");

getchar();

//getting data length

dataLength = (uint16_t)((dgramService[3] << 8) & 0xFF00) | (uint16_t)((dgramService[4]) & 0x00FF);

printf("dataLength = %d %08X\n", dataLength, dataLength);

//putting info into ocm

for (addr = 0; addr < 5; addr++)

*(ocm_service+addr) = dgramService[addr];

for (addr = 0, n = 0; addr < 256; addr++) {

*(ocm_input_im+addr) = (uint16_t)(dgramData[n] & LOW_ADDRESS);

*(ocm_input_re+addr) = (uint16_t)((dgramData[n] & HIGH_ADDRESS) >> 16);

n++;

}

puts("Press enter to look at ocm");

getchar();

//looking at ocm

for (addr = 0; addr < 5; addr++)

printf("Service address: %d, content: %d %08X\n", addr, (*(ocm_service+addr)), (*(ocm_service+addr)));

for (addr = 0; addr < 256; addr++)

printf("Input address: %d, content: %d %08X\n", addr, (*(ocm_input_re+addr)), (*(ocm_input_re+addr)));

for (addr = 0; addr < 256; addr++)

printf("Input address: %d, content: %d %08X\n", addr, (*(ocm_input_im+addr)), (*(ocm_input_im+addr)));

for (addr = 0; addr < dataLength; addr++)

printf("Output address: %d, content: %d %08X\n", addr, (*(ocm_output_re+addr)), (*(ocm_output_re+addr)));

//waiting for signal to form output datagram

puts("Press enter to send output back to client");

getchar();

//forming the output datagram

for (addr = 0; addr < dataLength; addr++)

{

dgramOutput[addr] = (*(ocm_output+addr));

}

//sending the output datagram to client

n = sendto(sock,dgramOutput,dataLength*4,0, (struct sockaddr *)&from,fromlen);

if (n < 0) error("sendto output");

//getting an ack from the client that it received the datagram

n = recvfrom(sock, ack_buffer,256,0,

(struct sockaddr *)&from,&fromlen);

if (n < 0) error("recvfrom output");

write(1,"Got an ack: ",12);

write(1,ack_buffer,n);

puts("Press enter");

getchar();

}

return 0;

}

Приложение в. Rtl-диаграммы подмодулей модулей сопряжения

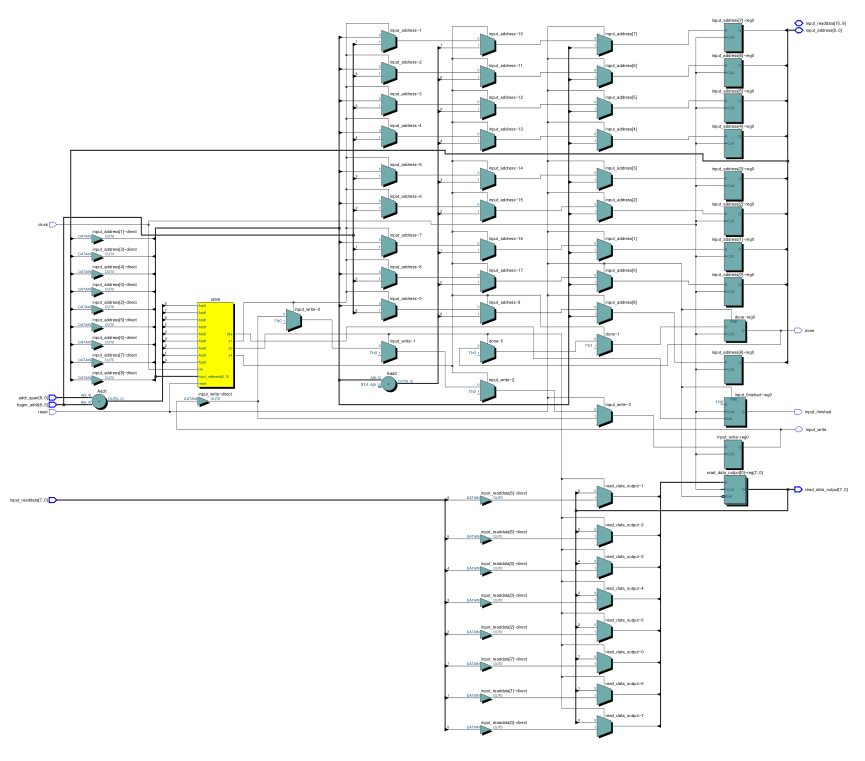

Рисунок В.1 – Подмодуль eth_service

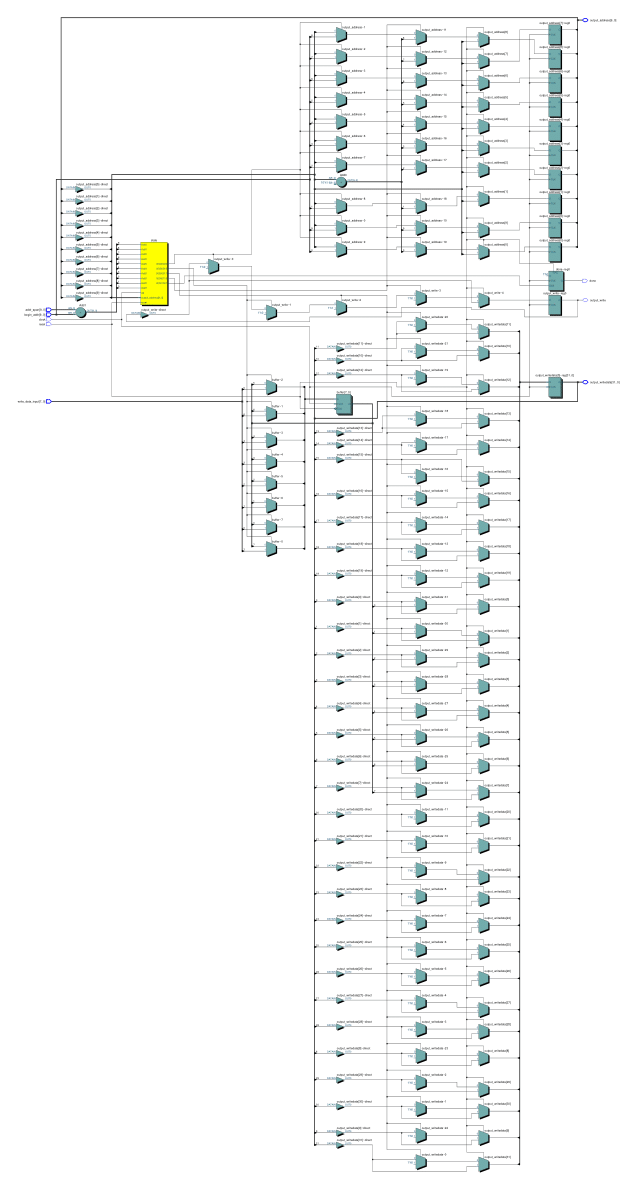

Рисунок В.2 – Подмодуль eth_read

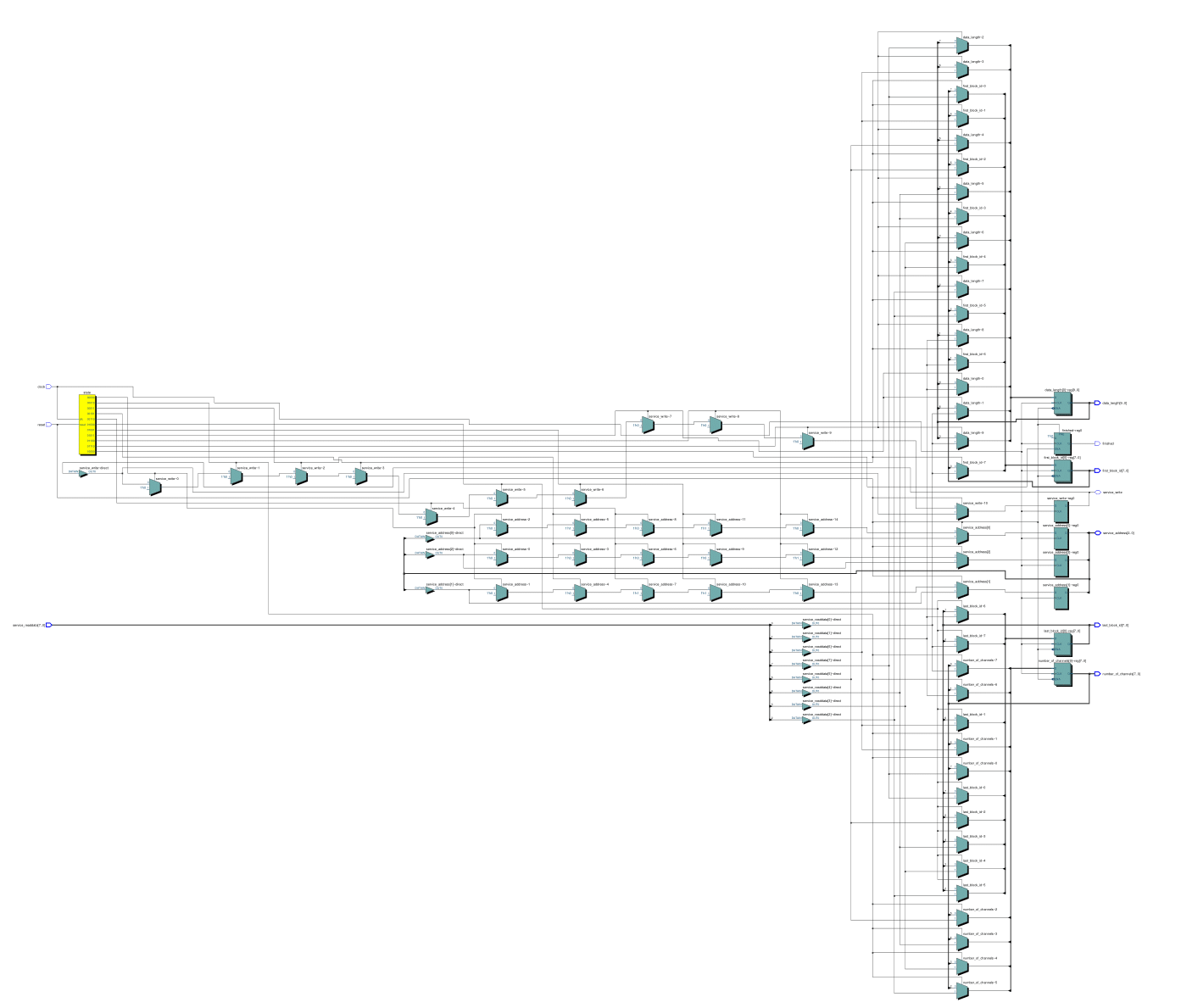

Рисунок В.3 – Подмодуль eth_write

Приложение г. Подробные результаты моделирования модуля сопряжения с Link

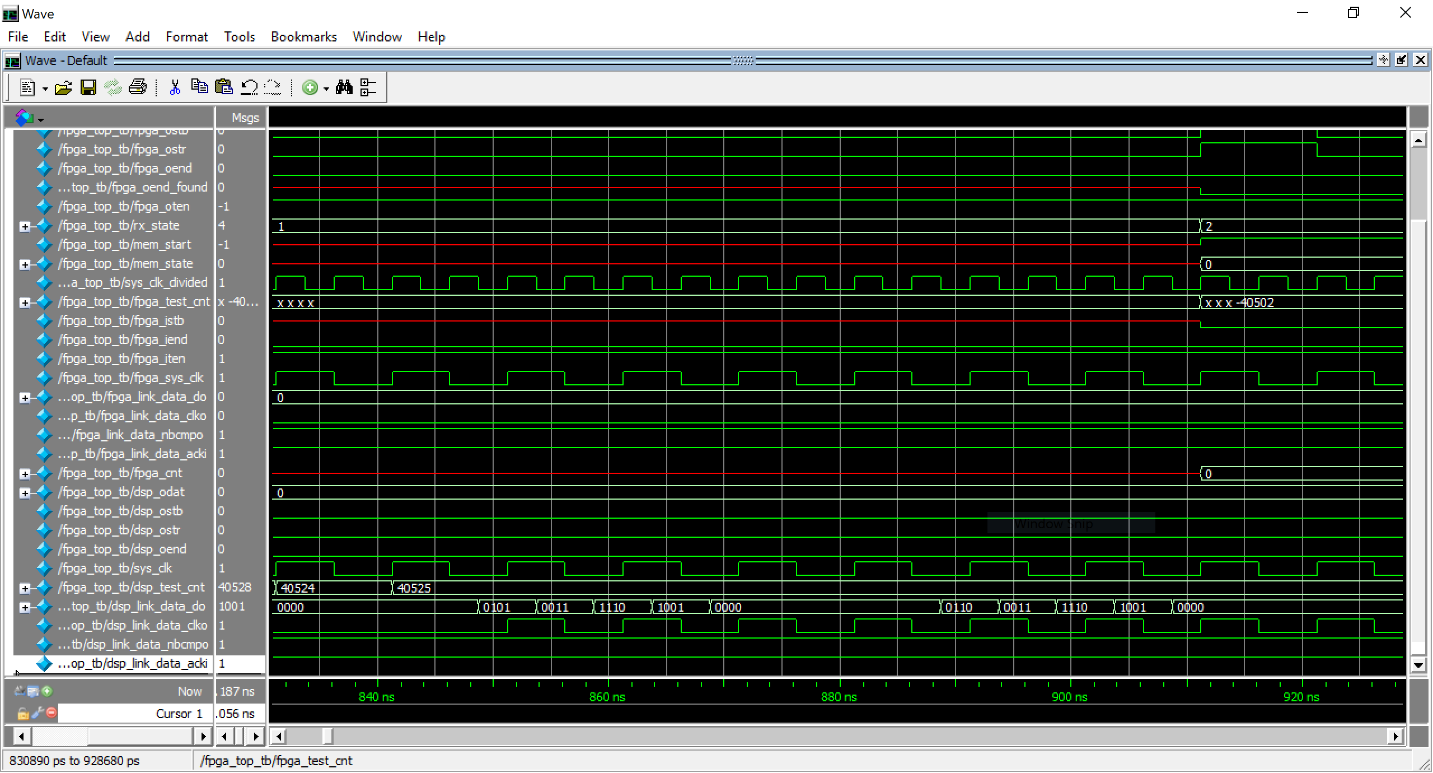

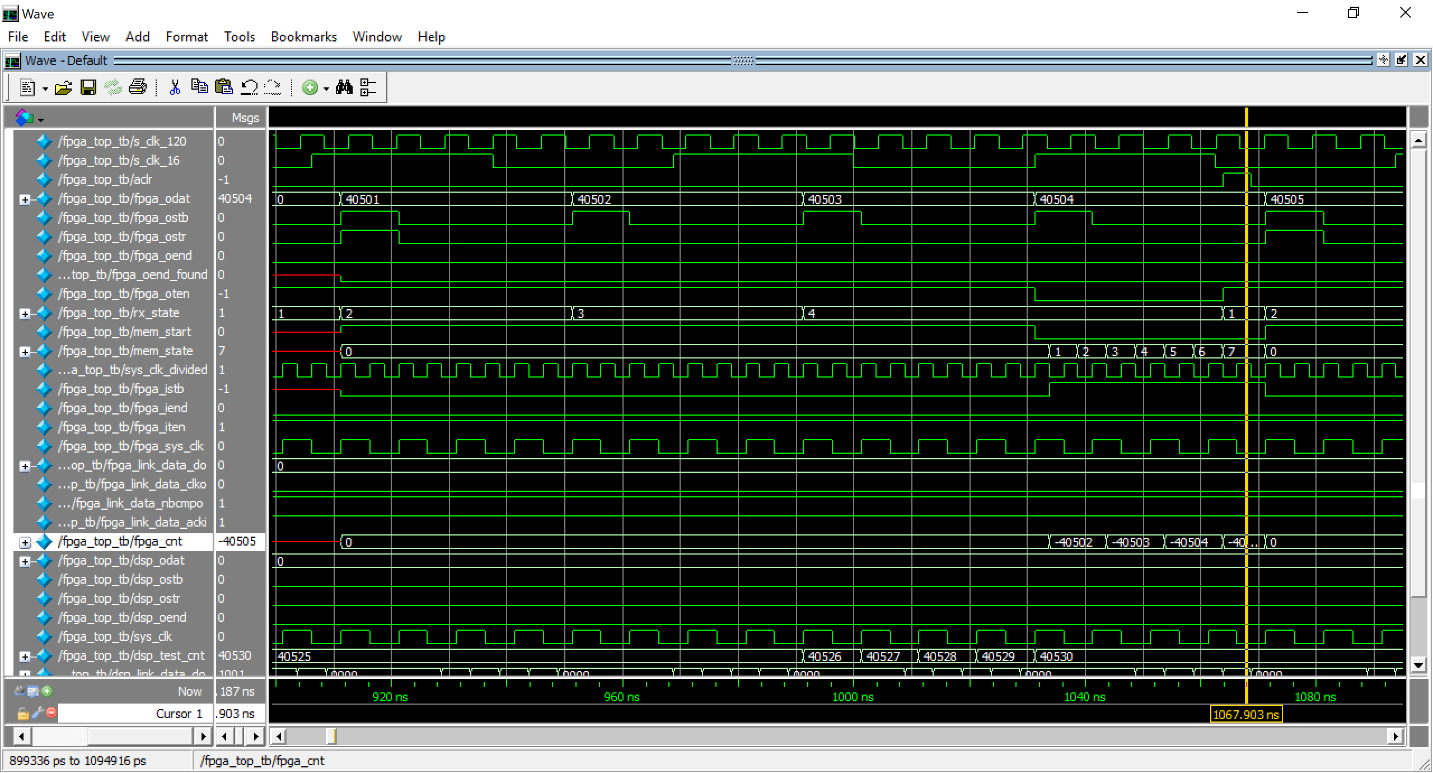

Рисунок Г.1 – Начало моделирования

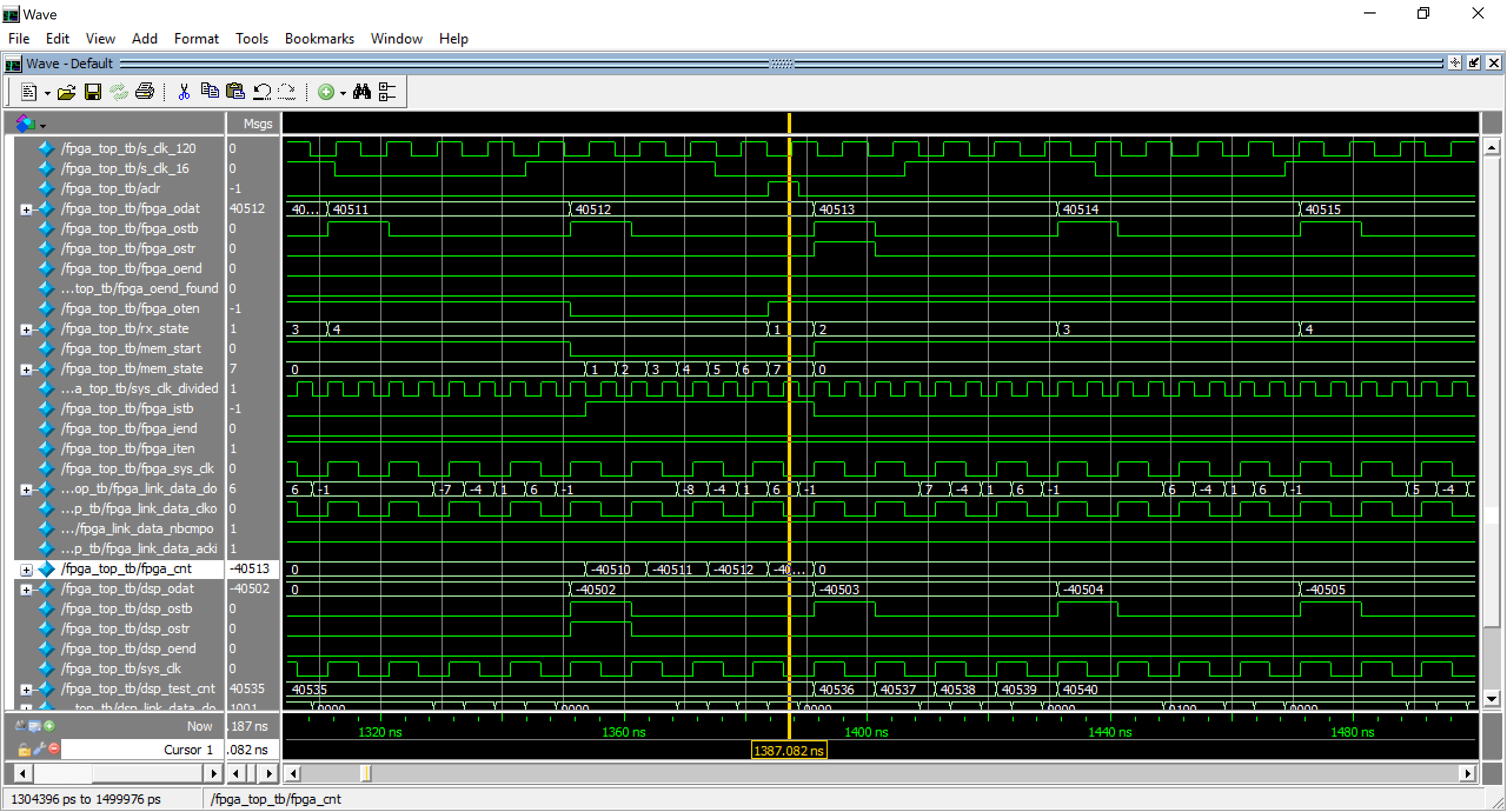

Рисунок Г.2 – Появление первого квадрослова на FPGA-приемнике

Рисунок Г.3 – Начало выдачи квадрослов на имитации DSP-приемника

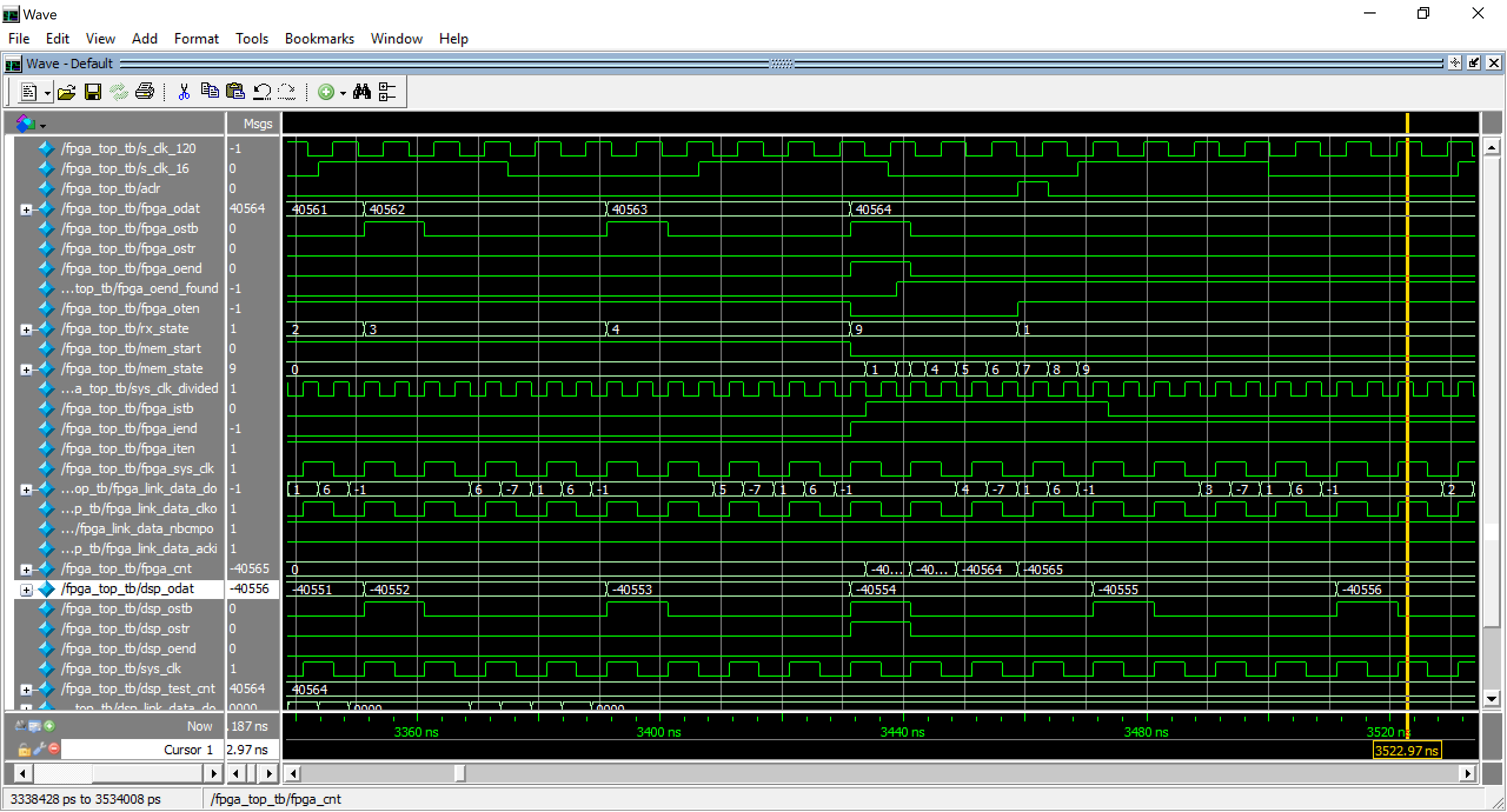

Рисунок Г.4 – Конец приема FPGA-приемника

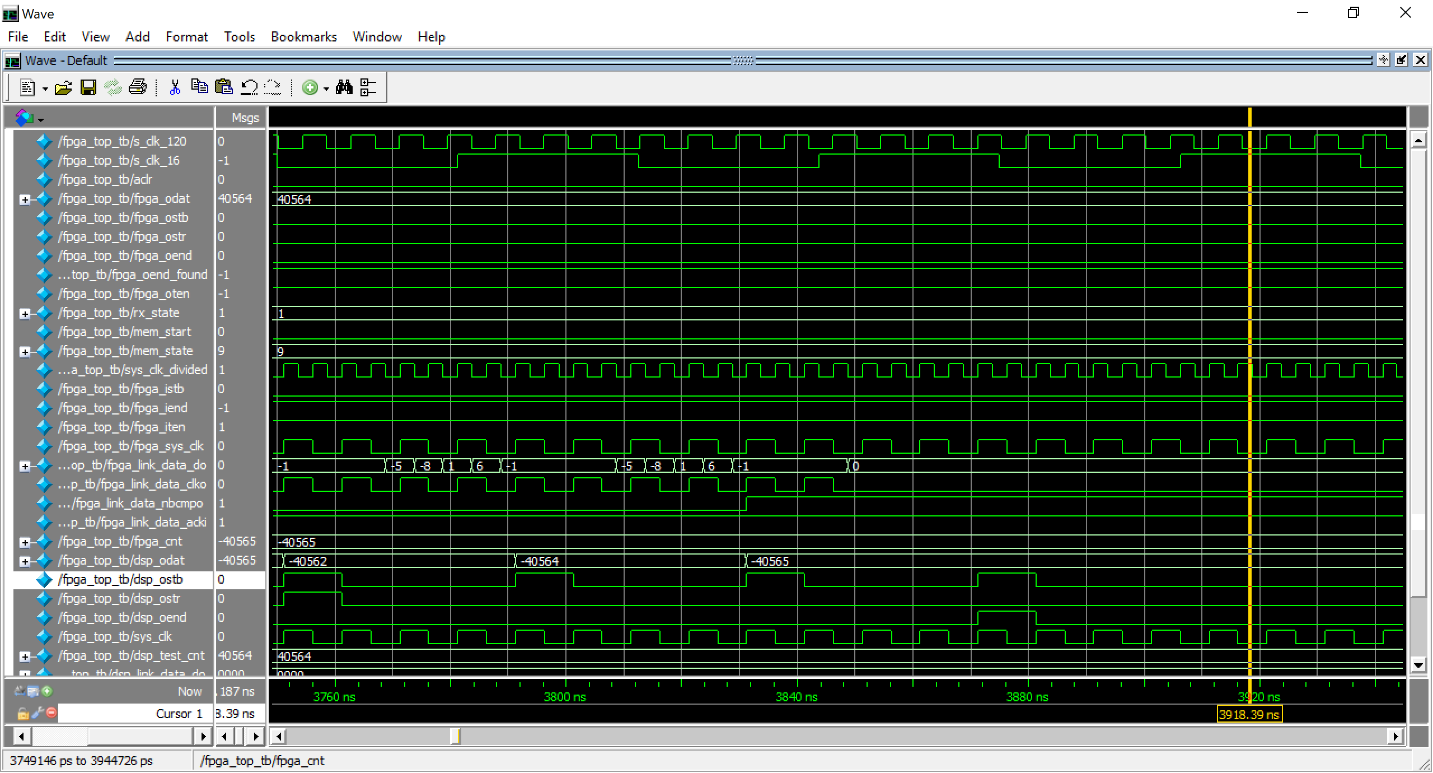

Рисунок Г.5 – конец приема имитации DSP-приемника

Приложение д. Назначение контактов модуля сопряжения с Link

Таблица Д.1 – Назначение контактов модуля сопряжения с Link

Контакт разъема

Цепь на схеме

Номер pin ПЛИС

Сигнал Verilog

Сигнал

J10.1

GPIO0

L13

J10.2

GPIO1

L16

DI[3]

DI 3 n

J10.3

GPIO2

L15

gpio[2]

DI 3 p

J10.4

GPIO3

K16

J10.5

GPIO4

P16

CLKI

CLKI n

J10.6

GPIO5

R16

gpio[5]

CLKI p

J10.7

GPIO6

N16

CLKO

CLKO n

J10.8

GPIO7

N15

gpio[7]

CLKO p

J10.9

GPIO8

N14

J10.10

GPIO9

P15

J10.11

VCC_5V_GPIO

---

J10.12

GND

---

J10.13

GPIO10

N8

gpio[10]

ACKO

ACKO

J10.14

GPIO11

P8

gpio[11]

ACKI

ACKI

J10.15

GPIO12

M8

gpio[12]

BCMPI

BCMPI

J10.16

GPIO13

L8

BCMPO

BCMPO

J10.17

GPIO14

R7

gpio[14]

DO[0]

DO 0 p

J10.18

GPIO15

T7

gpio[13]

DO 0 n

J10.19

GPIO16

L7

J10.20

GPIO17

M7

J10.21

GPIO18

R6

gpio[18]

DO[1]

DO 1 p

J10.22

GPIO19

T6

DO 1 n

J10.23

GPIO20

T2

J10.24

GPIO21

M6

J10.25

GPIO22

R5

gpio[22]

DO[2]

DO 2 p

J10.26

GPIO23

T5

DO 2 n

J10.27

GPIO24

N5

gpio[24]

DO[3]

DO 3 p

J10.28

GPIO25

N6

DO 3 n

J10.29

VCC_3.3V

---

J10.30

GND

---

J10.31

GPIO26

R4

J10.32

GPIO27

T4

J10.33

GPIO28

N3

gpio[28]

DI[0]

DI 0 p

J10.34

GPIO29

P3

DI 0 n

J10.35

GPIO30

R3

gpio[30]

DI[1]

DI 1 p

J10.36

GPIO31

T3

DI 1 n

J10.37

GPIO32

P6

J10.38

GPIO33

P2

gpio[33]

DI[2]

DI 2 p

J10.39

GPIO34

P1

DI 2 n

J10.40

GPIO35

R1
