Федеральное агентство по образованию
Государственное образовательное учреждение высшего
профессионального образования
Воронежский государственный архитектурно-строительный университет
Кафедра начертательной геометрии и графики
265
Точка, прямая, плоскость, многогранник
Методические указания
к выполнению расчетно-графических работ
по начертательной геометрии
для студентов специальности 270205
«Автомобильные дороги и аэродромы»
Воронеж 2007
Составители Л.Н. Шерстюкова, Е.И. Иващенко
УДК 514
ББК 22.151
Точка, прямая, плоскость, многогранник [Электронный ресурс] : метод. указания к выполнению расчетно-графических работ по начертательной геометрии для студ. спец. 270205 / Воронеж. гос. арх.-строит. ун-т; сост.: Л.Н. Шерстюкова, Е.И. Иващенко. - Воронеж, 2007. - 40 с.
Содержат описание, примеры выполнения и варианты заданий расчетно-графических работ по темам начертательной геометрии: точка, прямая, плоскость, многогранник.
Предназначены для студентов, обучающихся по специальности 270205 «Автомобильные дороги и аэродромы».
Ил. 8. Табл. 2. Библиогр.: 2 назв.
Папка «НачГеом». Файл «АвтоДор.doc». Объем - 1,9 Мб.
Используется по решению редакционно-издательского совета Воронежского государственного архитектурно-строительного университета
Рецензент - Ю.А. Цеханов, д.т.н., проф. зав. кафедрой начертательной геометрии и графики ВГАСУ
Начало оглавление.doc
Введение
Начертательная геометрия - это раздел геометрии, в котором изучаются методы изображения пространственных фигур на чертеже и алгоритмы решения позиционных, метрических и конструктивных задач.
Позиционными называются задачи на взаимную принадлежность и пересечение геометрических фигур; метрическими - задачи на определение расстояний и натуральных величин геометрических фигур. Построение геометрических фигур (их образов на чертеже), отвечающих заданным условиям, составляет содержание конструктивных задач.
Важное прикладное значение начертательной геометрии состоит в том, что она учит грамотно владеть выразительным техническим языком - языком чертежа, создавать чертежи и свободно читать их.
Изучение этой дисциплины способствует развитию пространственного воображения и навыков правильного логического мышления.
Начертательная геометрия со времен ее основоположника Гаспара Монжа (1746-1818) завоевала себе достойное место в высшей школе как наука, без которой немыслимо формирование инженера и архитектора.
Общие указания к выполнению и оформлению расчетно-графических работ
Все графические документы выполняют в соответствии с государственными стандартами ЕСКД (Единой системы конструкторской документации). Они должны отличаться выразительностью, аккуратностью и четкостью графического исполнения.
Расчетно-графические работы выполняют по индивидуальным вариантам. Базовым учебником является пособие [1].
Чертежи выполняют на формате А3 (297х420 мм). Форма и размер основной надписи на листах приведены на рис. 1.

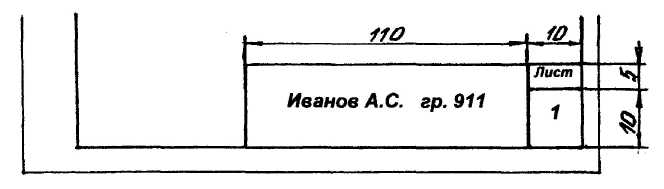

Рис. 1. Форма и размер основной надписи
Условия задач, все геометрические построения выполняют с помощью чертежных инструментов карандашом 2Т (Т) вначале тонкими линиями (0,2 мм), а затем видимые линия обводят сплошной толстой линией 0,6...0,8 мм (карандашом ТМ), невидимые линии - штриховыми - 0,4 мм, промежуточные построения - тонкой линией 0,2...0,3 мм. Вспомогательные построения не стирают. Все точки чертежа необходимо обозначить.
Надписи и буквенно-цифровые обозначения на листах и в основной надписи выполняют стандартным шрифтом. Написание букв русского и латинского алфавитов, арабских и римских цифр с наклоном и без наклона, а также правила работы с чертежными инструментами рассмотрены в учебнике [2]. Высоту шрифта для буквенно-цифровых обозначений принимают 3,5 мм, для цифровых индексов - 2,5 мм.
Расчетно-графическая работа №1 точка, прямая, плоскость
Для выполнения первой расчетно-графической работы необходимо по учебнику [1] изучить следующие темы:
эпюр Монжа, система трех плоскостей проекций (с. 9-12);
чертеж прямой линии (с. 12-15);
чертеж плоскости, точка и прямая на плоскости, главные линии плоскости (с. 16-24);
аксонометрические проекции (с. 26-31).

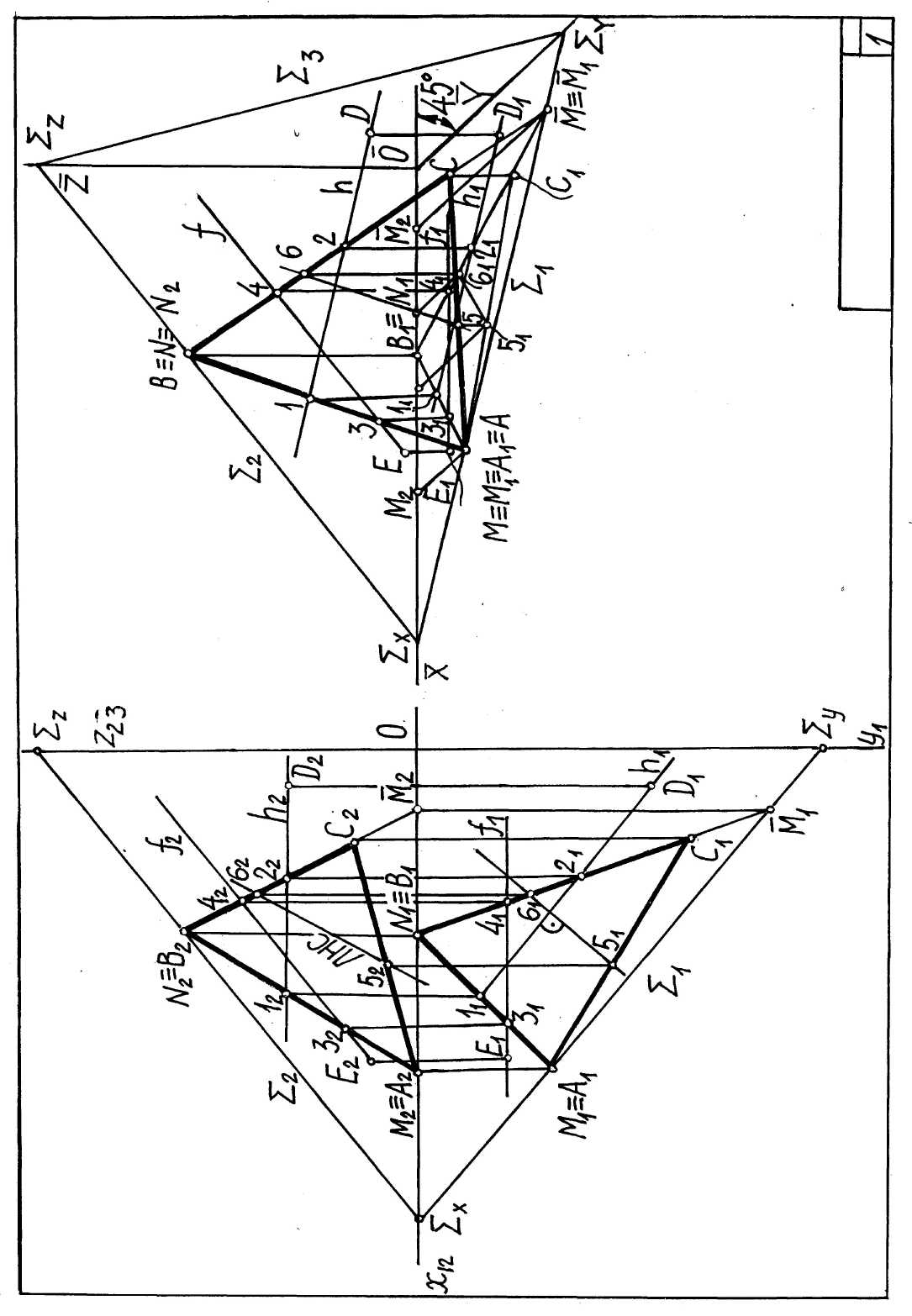

Варианты заданий даны в табл. 1. Пример выполнения листа приведен на рис. 2.
Задача 1. Построить следы и главные линии плоскости, заданной АВС.
Указания к задаче 1. Задачу решают в следующей последовательности:
по заданным координатам точек строят две проекции АВС;
находят горизонтальные и фронтальные следы прямых АВ, BC и АС; через горизонтальные и фронтальные следы прямых АВ, BC и АС проводят следы плоскости, заданной АВС соответственно;
через точку D, заданную координатами X и Z, проводят горизонталь плоскости, заданной АВС. Определяют координату Y точки D. (Горизонтальная проекция горизонтали параллельна горизонтальному следу плоскости);
через точку Е, заданную координатами X и Y, проводят фронталь плоскости, заданной АВС. Определяют координату Z точки Е. (Фронтальная проекция фронтали параллельна фронтальному следу плоскости);
строят проекции линии наибольшего ската плоскости, заданной АВС. (Горизонтальная проекция линии наибольшего ската перпендикулярна горизонтальной проекции горизонтали плоскости).
