Контрольная работа: Термоэлектрические преобразователи

Полная динамическая характеристика аналоговых средств измерений, которые можно рассматривать как линейные.

Полную динамическую характеристику выбирают из числа следующих:

·        импульсная переходная характеристика g(t);

·        амплитудно-фазовая характеристика G (jw);

·        амплитудно-частотная характеристика A(w) - для минимально-фазовых средств измерений;

·        совокупность амплитудно-частотной и фазово-частотной характеристик;

·        передаточная функция G(S).

Частные динамические характеристики аналоговых средств измерений, которые можно рассматривать как линейные.

К частным динамическим характеристикам относят любые функционалы или параметры полных динамических характеристик. Примерами таких характеристик являются:

·        время реакции t_r;

·        коэффициент демпфирования g_dam;

·        постоянная времени Т;

·        значение амплитудно-частотной характеристики на резонансной частоте A(w₀);

·        значение резонансной собственной круговой частоты w₀.

Частные динамические характеристики аналого-цифровых преобразователей (АЦП) и цифровых измерительных приборов (ЦИП), время реакции которых не превышает интервала времени между двумя измерениями, соответствующего максимальной частоте (скорости) f_max измерений, а также цифро-аналоговых преобразователей (ЦАП).

Примерами частных динамических характеристик АЦП являются:

·        время реакции t_r;

·        погрешность t_d датирования отсчета;

·        максимальная частота (скорость) измерений f_max.

Примером частных динамических характеристик ЦАП является время реакции преобразователя t_r.

Динамические характеристики аналого-цифровых средств измерений (в том числе измерительных каналов измерительных систем и измерительно-вычислительных комплексов, оканчивающихся АЦП), время реакции которых больше интервала времени между двумя измерениями, соответствующего максимально возможной для данного типа средств измерений частоте (скорости) f_max измерений:

·        полные динамические характеристики (п. 2.4.1) эквивалентной аналоговой части аналого-цифровых средств измерений;

·        погрешность датирования отсчета t_d;

·        максимальная частота (скорость) измерений f_max.

В НТД на цифровые средства измерений конкретных видов или типов, наряду с установлением времени реакции или погрешности датирования отсчета, можно устанавливать их отдельные составляющие, такие как время задержки запуска, время ожидания, время преобразования, время задержки выдачи результата и т.д.

Для АЦП и ЦАП динамические характеристики следует указывать с учетом времени выполнения служебных операций, предусмотренных интерфейсом, в котором выполнены устройства обмена информацией этих средств измерений.

Характеристики средств измерений, отражающие их способность влиять на инструментальную составляющую погрешности измерений вследствие взаимодействия средств измерений с любым из подключенных к их входу или выходу компонентов (таких как объект измерений, средство измерений и т.п.).

Примерами характеристик этой группы являются входной и выходной импедансы линейного измерительного преобразователя.

Неинформативные параметры выходного сигнала средства измерений.

2. Термопары. Принцип действия, конструкция, достоинства и недостатки

Явление термоэлектричества было открыто в 1823 г. Зеебеком и заключается в следующем. Если составить цепь из двух различных проводников (или полупроводников) А и В, соединив их между собой концами (рис. 1.), причем температуру 1 одного места соединения сделать отличной от температуры о другого, то в цепи появится э.д.с., называемая термоэлектродвижущей силой (термо-э.д.с.) и представляющая собой разность функций температур, мест соединения проводников.

Подобная цепь называется термоэлектрическим преобразователем или иначе термопарой; проводники, составляющие термопару, - термоэлектродами, а места их соединения - спаями.

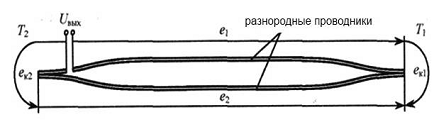

Рис. 1. Конструкция термопары

При небольшом перепаде температур между спаями термо-э.д.с. можно считать пропорциональной разности температур.

Опыт показывает, что у любой пары однородных проводников подчиняющихся закону Ома, величина термо-э.д.с. зависит только от природы проводников и от температуры спаев и не зависит от распределения температур между спаями.

Действие термопары основано на эффекте Зеебека. Эффект Зеебека основывается на следующих явлениях. Если вдоль проводника существует градиент температур, электроны на горячем конце добывают высшие энергии и скорости, чем на холодном. В итоге возникает поток электронов от горячего конца к холодному, и на холодном конце накапливается негативный заряд, а на горячем остается некомпенсированный позитивный заряд. Поскольку средняя энергия электронов зависит от природы проводника и по-разному растет с температурой, при той же разнице температур термо-ЭДС на концах разных проводников будут отличаться:

= k1 (T1 - T2); e2 = k2 (T1 - T2)

где Т1 и Т2 - температуры горячего и холодного концов соответственно; k1 и k2 - коэффициенты, что зависят от физических свойств соответственно 1-го и 2-го проводников. Результирующая разница потенциалов называется объемной термо-ЕРС:

об = e1 - e2 = (k1 - k2) (T1 - T2).

В местах спайки разнородных проводников появляется контактная разница потенциалов, которая зависит от площади и материалов прилегающих поверхностей и пропорциональная их температуре:

= kповT1; ek2 = kповT2

где kпов - коэффициент поверхностей касательных металлов. В итоге появляется вторая составляющая исходного напряжения - контактная термо-ЕРС:

ek = ek1 - ek2 = kпов (T1 - T2)

Напряжение на выходе термопары определяется как сумма объемной и контактной термо-ЭДС:

Uвих = eоб + ek = (k1 - k2 + kпов) (T1 - T2) = к (T1 - T2)

где к - коэффициент передачи.

Главные преимущества термопар:

- широкий диапазон рабочих температур, это самый высокотемпературный из контактных датчиков.

спай термопары может быть непосредственно заземлен или приведен в прямой контакт с измеряемым объектом.

простота изготовления, надежность и прочность конструкции.

Недостатки термопар:

- необходимость контроля температуры холодных спаев. В современных конструкциях измерителей на основе термопар используется измерение температуры блока холодных спаев с помощью встроенного термистора или полупроводникового сенсора и автоматическое введение поправки к измеренной ТЭДС.

возникновение термоэлектрической неоднородности в проводниках и, как следствие, изменение градуировочной характеристики из-за изменения состава сплава в результате коррозии и других химических процессов.

материал электродов не является химически инертным и, при недостаточной герметичности корпуса термопары, может подвергаться влиянию агрессивных сред, атмосферы и т.д.

на большой длине термопарных и удлинительных проводов может возникать эффект «антенны» для существующих электромагнитных полей.

зависимость ТЭДС от температуры существенно не линейна. Это создает трудности при разработке вторичных преобразователей сигнала.

когда жесткие требования выдвигаются к времени термической инерции термопары, и необходимо заземлять рабочий спай, следует обеспечить электрическую изоляцию преобразователя сигнала для устранения опасности возникновения утечек через землю.

3. Методы улучшения метрологических характеристик и исключения погрешностей термопар

термопара метрологический погрешность

Анализ причин появления погрешностей измерений, выбо способов их обнаружения и уменьшения являются основными этапами процесса измерений. Погрешности измерений, принято делить на систематические и случайные. В процессе измерений систематические и случайные погрешности проявляются совместно и образуют нестационарный случайный процесс. Деление погрешностей на систематические и случайные является удобным приемом для из анализа и разработки методов уменьшения их влияния на результат измерения.

Рассмотрим способы обнаружения и исключения систематических погрешностей, поскольку они зависят от выбора метода измерений и его осуществелния.

По характеру изменения систематические погрешности делятся:

§   постоянные - погрешности, связанные с неточной градуировкой шкалы прибора, отклонением размера меры от номинальногоо значения, неточным выбором моделей объектов.

§   переменные

§   периодические - погрешность изменяющаяся по периодическому закону, например погрешность отсчета при определении времени по башенным часам, если смотреть на стрелку снизу, температурная погрешность от изменения температуры в течение суток и т.п.

§   прогрессирующие - погрешности монотонно изменяющиеся (увеличивающиеся или уменьшающиеся) в общем случае по сложному, обычно неизвестному закону. Прогрессирующие погрешности во многих случаях обусловлены старением элементов средств измерений и могут быть скорректированы при его периодической поверке.

По причине возникновения погрешности измерений разделяются на три основные группы:

§   методические - погрешности обусловленные неодекватностью принимаемых моделей реальным объектам, несовершенством методов измерений, упрощением зависимостей, положенных в основу измерений, неопределенностью объекта измерения;

§   инструментальные - погрешности обусловленные, прежде всего, особенностями используемых в средствах измерений принципов и методов измерений, а также схемным, конструктивным и технологическим несовершенством средств измерений.

§   взаимодействия - обусловлены взаимным влиянием средства измерений, объекта исследования и экспериментатора. Погрешности из-за взаимного влияния средства и объекта измерений обычно принято относить к методическим погрешностям, а погрешности, связанные с действиями экспериментатора, называются личными погрешностями. Однако такая классификация недостаточно полно отражает суть рассматриваемых погрешностей.

Выявление и устранение причин возникновения погрешностей - наиболее распространенный способ уменьшения всех видов систематических погрешностей. Примерами такого способа являются: термостатирование отдельных узлов или прибора в целом, а также проведение измерений в темостатированных помещениях для исключения температурной погрешности, применение экранов, фильтров и специальных цепей (например, эквипотенциальных цепей) для устранения погрешностей из-за влияния электромагнитных полей, наводок и токов утечек, применение стабилизированных источников питания.

Для уменьшения прогрессирующей погрешности из-за старения элементов средств измерений, параметры таких элементов стабилизируют путем искусственного и естественного старения. Кроме этого систематические погрешности можно уменьшить рациональным расположением средств измерений по отношению друг к другу, к источнику влияющих воздействий и к объекту исследования. Например магнитоэлектрические приборы должны быть удалены друг от друга, оси катушек индуктивности должны быть расположены под углом 90 гр., выводы термопары должны располагаться по изотермическим линиям объекта.

Многие систематические погрешности, являющиеся не изменяющимися во времени функциями влияющих величин или обусловленные стабильными физическими эффектами, могут быть теоретически рассчитаны и устранены введением поправок или использованием специальных корректирующих цепей.

Другим радикальным способом устранения систематических погрешностей является поверки средств измерений в рабочих условиях с целью определения поправок к результатам измерения. Это дает возможность учесть все систематические погрешности без выяснения причин их возникновения. Степень коррекции систематических погрешностей в этом случае, естественно, зависит от метрологических характеристик используемых эталонных приборов и случайных погрешностей поверяемых приборов.

Метод инвертирования - широко используется для устранения ряда постоянных и медленно изменяющихся систематических погрешностей. Этот метод и ряд его разновидностей (метод исключения погрешности по знаку, коммутационного инвертирования, структурной модуляции, двукратных измерений, инвертирования функции преобразования и др.) основаны на выделении алгебраической суммы честного числа сигналов измерительной информации, которые вследствие инвертирования отличаются направлением информативного сигнала, опорного сигнала или знаком погрешности.

Метод модуляции - метод близкий к методу инвертирования, в котором производится периодическое инвертирование входного сигнала и подавление помехи, имеющей однонаправленное действие.

Метод исключения погрешности по знаку - вариант метода инвертирования, который часто применяется для исключения изввестных по природе погрешностей, источники которых имеют направленное действие, например погрешностей из-за влияния постоянных магнитных полей, ТЭДС и др.

Метод замещения - (метод разновременного сравнения) является наиболее универсальным методом, который дает возможность устранить большинство систематических погрешностей. Измерения осуществляются в два приема. Сначала по отсчетному устройству прибора делают отсчет измеряемой величины, затем, сохраняя все условия эксперимента неизменными, вместо измеряемой величины на вход прибора подют изместную величину, значение которой спомощью регулируемой меры (калибратором) устанавливают таким образом, чтобы показание прибора было таким же, как при включении измеряемой величины.

Метод равномерного компарирования - является разновидностью метода замещения, он используется при измерениях таких ввеличин, которые нельзя с высокой точностью воспроизводить с помощью регулируемых мер или других технических средств. Обычно это величины, изменяющиеся с высокой частотой или по сложному закону. В качестве известных регулируемых величин при этом используются величины такого же рода, как измеряемые, но отличающиеся от них спектральным составом (обычно постоянные во времени и в пространстве) и создающие такой же, как и измеряемая величина, сигнал на выходе компарирующего преобразователя.

Метод эталонных сигналов - заключается в том, что на вход средств измерений периодически вместо измеряемой величины подаются эталонные сигналы такого же рода, что и измеряемая величина. Разность между реальной градировочной характеристикой используется для коррекции чувствительности или для автоматического введения поправки в результат измерения. При этом, как и при методе замещения, устраняютсявсе систематические погрешности, но только в тех точках диапазона измерений, которые соответствуют эталонным сигналам. Метод широко используется в современных точных цифровых приборах и в информационно-измерительных системах. Пример использования этого метода является периодическая подстройка рабочего тока в компенсаторах и цифровых вольтметрах постоянного тока при помощи нормального элемента.

Тестовый метод - при использовании данного метода значение измеряемой величины определяется по результатам нескольких наблюдений, при которых в одном случае входным сигналом средства измерений является сама измеряемая величина Х, а в других - так называемые тесты, являющиеся функциями измеряемой величины.

Метод вспомогательных измерений используется для исключения погрешностей из-за влияющих величин и неинформативных параметров входного сигнала. Для реализации этого метода одновременно с измеряемой величиной Х с помощью вспомогательных измерительных устройств производится измерение каждой из влияющих величин и вычисление с помощью вычислительного устройства, а также формул и алгоритмов поправок к результатам измерения.
